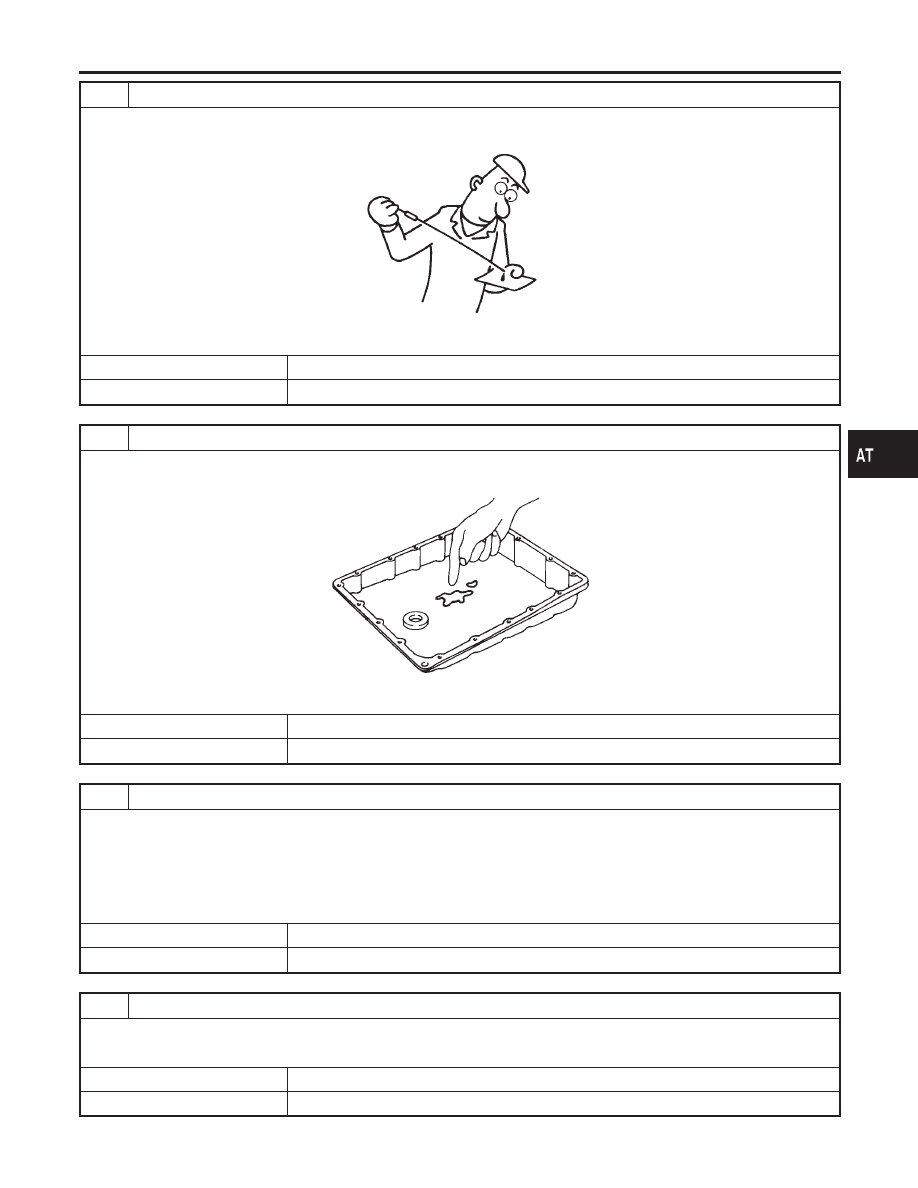

4

CHECK A/T FLUID LEVEL

Check A/T fluid level again.

SAT638A

OK or NG

OK

©

GO TO 5.

NG

©

Refill ATF.

5

CHECK A/T FLUID CONDITION

1. Remove oil pan.
2. Check A/T fluid condition.

SAT171B

OK or NG

OK

©

GO TO 7.

NG

©

GO TO 6.

6

DETECT MALFUNCTIONING ITEM

1. Disassemble A/T.
2. Check the following items:

I

Forward clutch assembly

I

Overrun clutch assembly

I

Reverse clutch assembly

OK or NG

OK

©

GO TO 7.

NG

©

Repair or replace damaged parts.

7

CHECK SYMPTOM

Check again.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 8.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

4. In N Position, Vehicle Moves (Cont’d)

AT-225

8

CHECK TCM INSPECTION

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

TROUBLE DIAGNOSES FOR SYMPTOMS

4. In N Position, Vehicle Moves (Cont’d)

AT-226

5. Large Shock. N

→

R Position

=NHAT0092

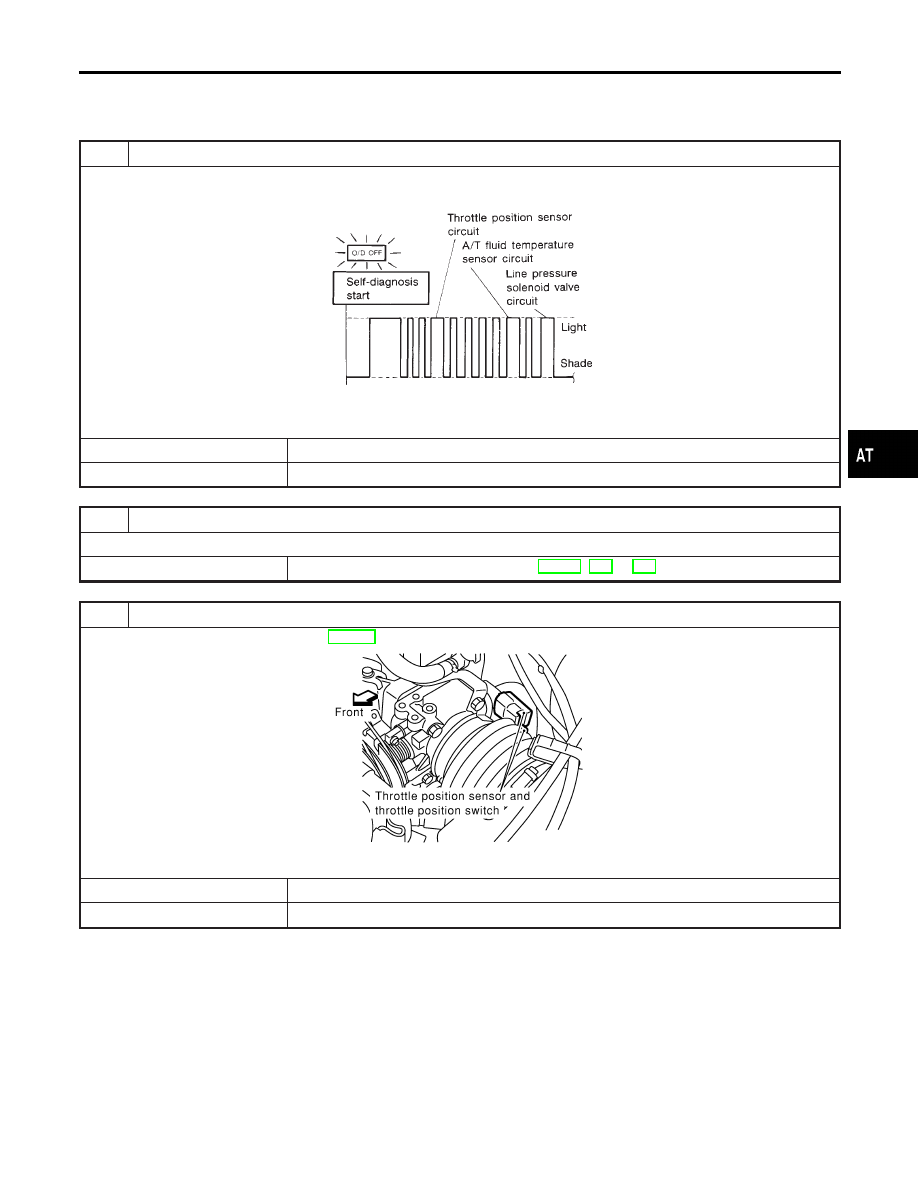

SYMPTOM:
There is large shock when changing from N to R position.

1

CHECK SELF-DIAGNOSTIC RESULTS

Does self-diagnosis show damage to A/T fluid temperature sensor, line pressure solenoid valve or throttle position sensor
circuit?

SAT345HA

Yes or No

Yes

©

GO TO 2.

No

©

GO TO 3.

2

CHECK DAMAGED CIRCUIT

Check damaged circuit.

©

Refer to “DTC P0710, P0745 or P1705”, AT-108, 166 or 182.

3

CHECK THROTTLE POSITION SENSOR

Check throttle position sensor. Refer to EC-176, “DTC P0120 Throttle Position Sensor”.

SAT289K

OK or NG

OK

©

GO TO 4.

NG

©

Repair or replace throttle position sensor.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

5. Large Shock. N

→

R Position

AT-227

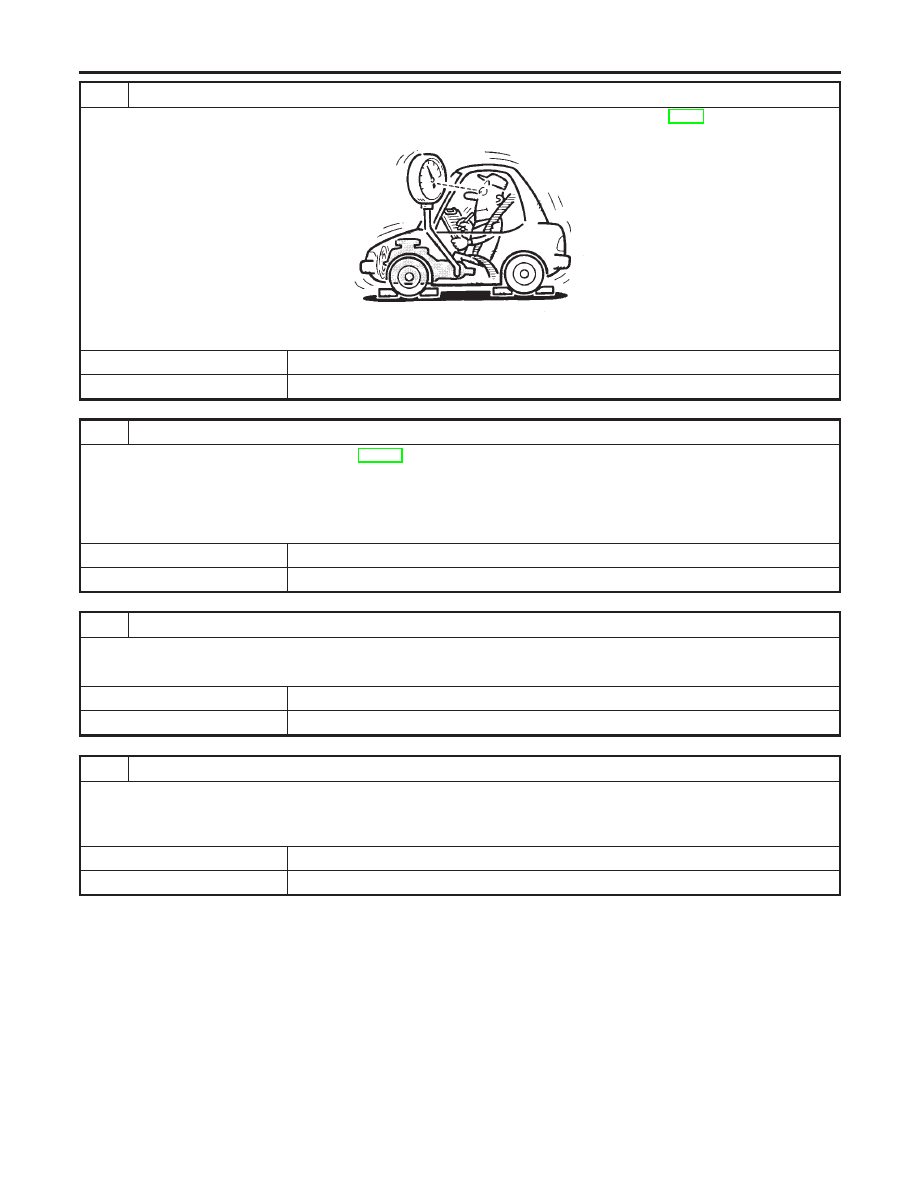

4

CHECK LINE PRESSURE

Check line pressure at idle with selector lever in D position. Refer to “LINE PRESSURE TEST”, AT-65.

SAT494G

OK or NG

OK

©

GO TO 6.

NG

©

GO TO 5.

5

DETECT MALFUNCTIONING ITEM

1. Remove control valve assembly. Refer to AT-280.
2. Check the following items:

I

Valves to control line pressure (Pressure regulator valve, pressure modifier valve, pilot valve and pilot filter)

I

Line pressure solenoid valve

OK or NG

OK

©

GO TO 6.

NG

©

Repair or replace damaged parts.

6

CHECK SYMPTOM

Check again.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 7.

7

CHECK TCM INSPECTION

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

TROUBLE DIAGNOSES FOR SYMPTOMS

5. Large Shock. N

→

R Position (Cont’d)

AT-228
