RFD-38

REAR FINAL DRIVE ASSEMBLY

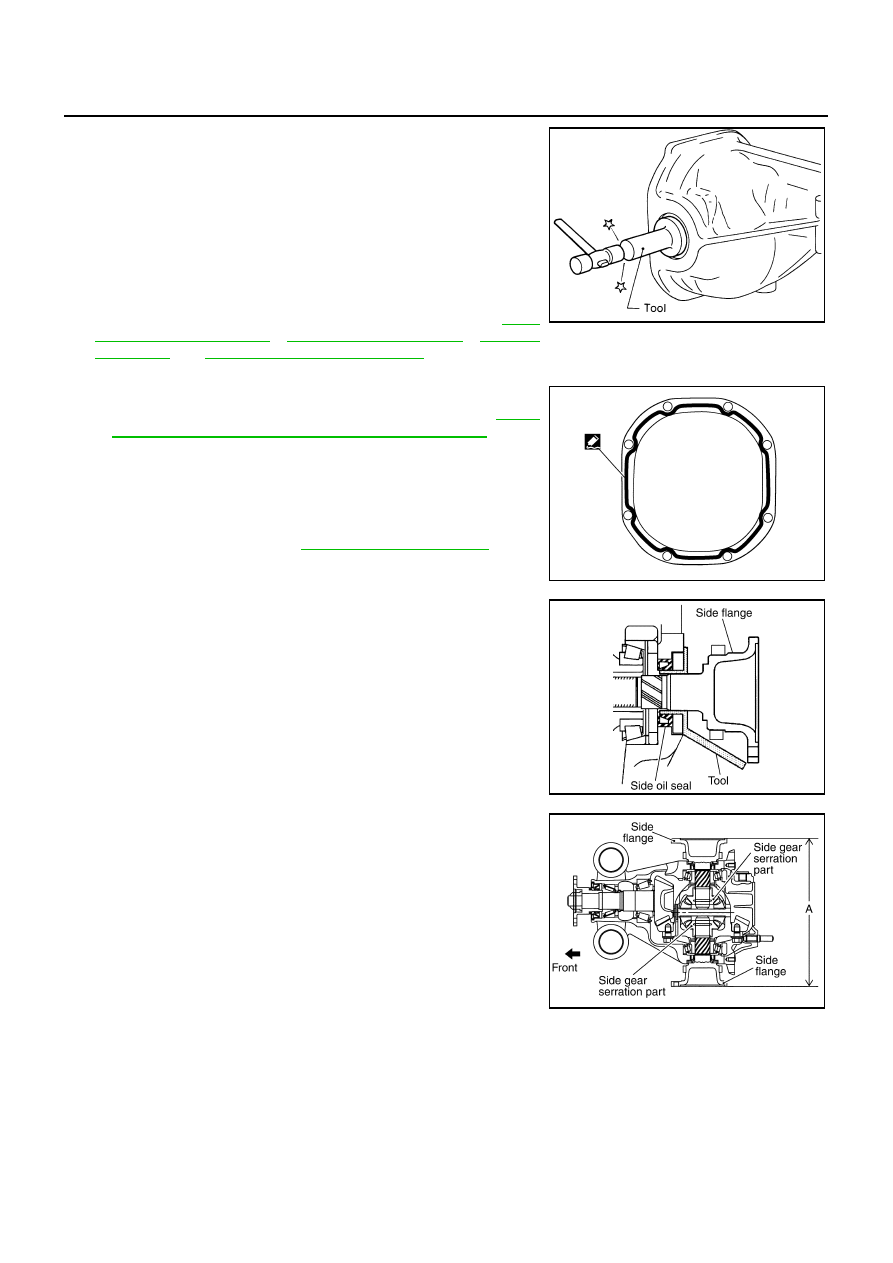

16. Using the drift, drive side oil seals until it becomes flush with the

case end.

CAUTION:

●

Do not reuse oil seal.

●

When installing, do not incline oil seal.

●

Apply multi-purpose grease onto oil seal lips, and gear
oil onto the circumference of oil seal.

17. Check and adjust drive gear runout, tooth contact, drive gear to

drive pinion backlash, and total preload torque. Refer to

RFD-

20, "Drive Gear Runout"

 ,

RFD-21, "Tooth Contact"

 ,

RFD-22,

"Backlash"

 and

RFD-20, "Total Preload Torque"

 .

Recheck above items. Readjust the above description, if necessary.

18. Apply sealant to mating surface of rear cover.

●

Use Genuine Silicone RTV or equivalent. Refer to

GI-46,

"Recommended Chemical Products and Sealants"

 .

CAUTION:

Remove old sealant adhering to mounting surfaces. Also
remove any moisture, oil, or foreign material adhering to
application and mounting surfaces.

19. Install rear cover on gear carrier and tighten mounting bolts with

the specified torque. Refer to

RFD-19, "COMPONENTS"

 .

20. Install side flange with the following procedure.

a.

Attach the protector to side oil seal.

b.

After the side flange is inserted and the serrated part of side
gear has engaged the serrated part of flange, remove the pro-
tector.

c.

Put a suitable drift on the center of side flange, then drive it until
sound changes.

NOTE:
When installation is completed, driving sound of the side flange
turns into a sound which seems to affect the whole final drive.

d.

Confirm that the dimension of the side flange installation (Mea-
surement A) in the figure comes into the following.

Tool number

: KV38100200 (J-26233)

SPD560

PDIA0961E

Tool number

: KV38107900 (J-39352)

SDIA0822E

Measurement A: 326 – 328 mm (12.83 – 12.91 in)

PDIA0637E

REAR FINAL DRIVE ASSEMBLY

RFD-39

C

E

F

G

H

I

J

K

L

M

A

B

RFD

Disassembly and Assembly (R200V LSD)

NDS0001Q

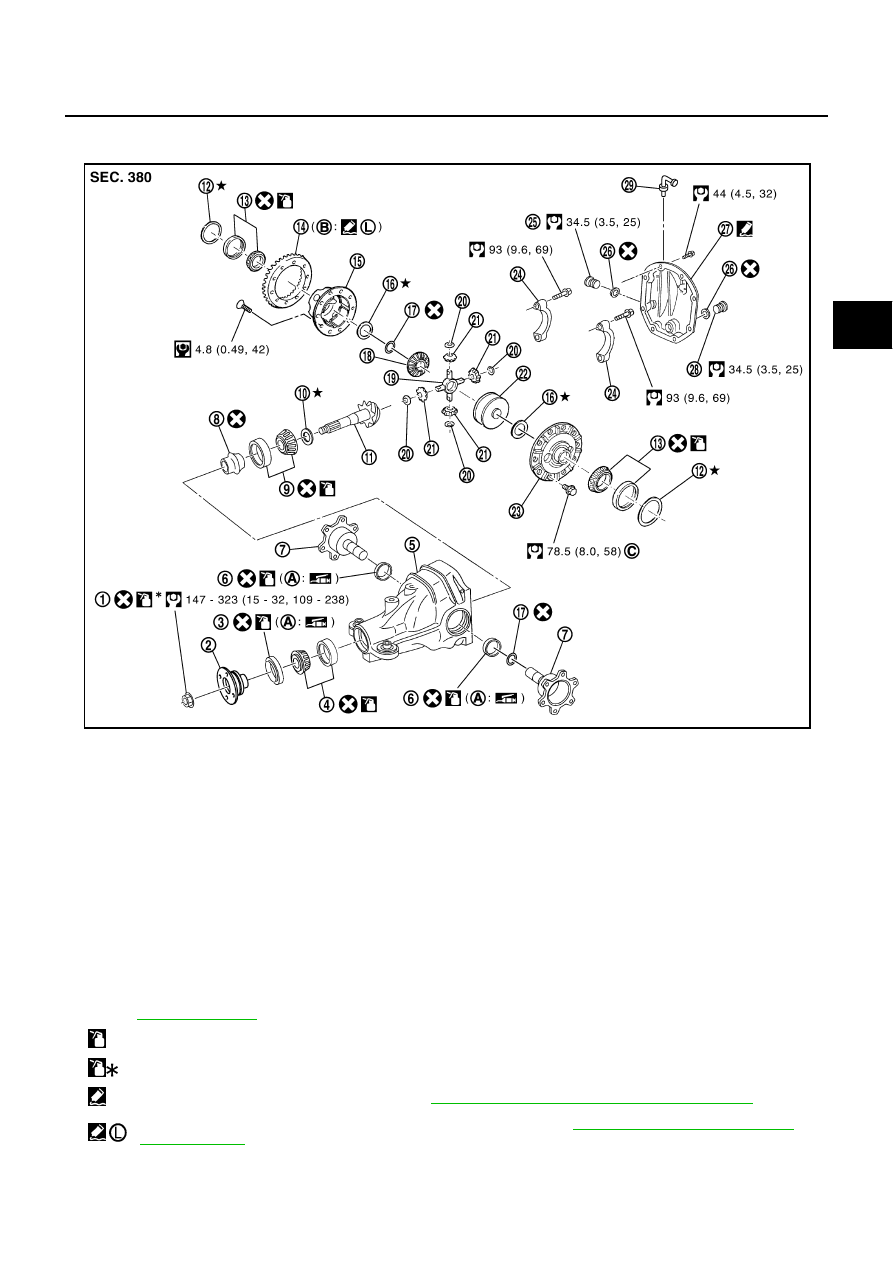

COMPONENTS

1.

Drive pinion lock nut

2.

Companion flange

3.

Front oil seal

4.

Pinion front bearing

5.

Gear carrier

6.

Side oil seal

7.

Side flange

8.

Collapsible spacer

9.

Pinion rear bearing

10. Pinion height adjusting washer

11.

Drive pinion

12. Side bearing adjusting washer

13. Side bearing

14. Drive gear

15. Differential case B

16. Side gear thrust washer

17. Circular clip

18. Side gear

19. Pinion mate shaft

20. Pinion mate thrust washer

21. Pinion mate gear

22. Viscous coupling

23. Differential case A

24. Bearing cap

25. Filler plug

26. Gasket

27. Rear cover

28. Drain plug

29. Breather connector

A: Oil seal lip

B: Screw hole

C: After tightening the bolts to the specified torque, tighten the bolts additionally by turning the bolts 31 to 36 degrees.

Refer to

GI-10, "Components"

 and the followings for the symbols in the figure.

:

Apply gear oil.

:

Apply anti-corrosion oil.

:

Apply Genuine Silicone RTV or equivalent. Refer to

GI-46, "Recommended Chemical Products and Sealants"

 .



:

Apply Genuine High Strength Thread Locking Sealant or equivalent. Refer to

GI-46, "Recommended Chemical Prod-

ucts and Sealants"

 .

PDIA1136E

RFD-40

REAR FINAL DRIVE ASSEMBLY

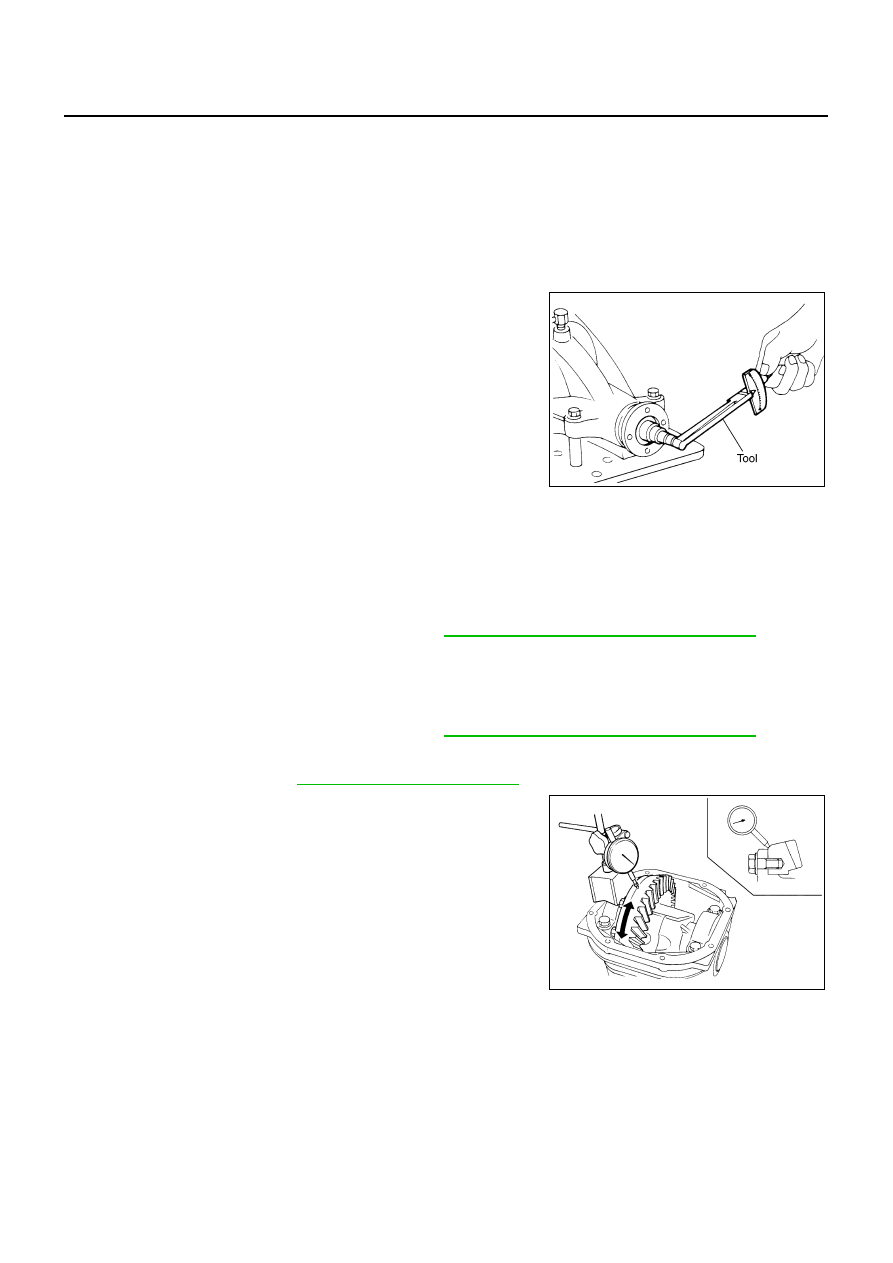

ASSEMBLY INSPECTION AND ADJUSTMENT

●

Before inspection and adjustment, drain gear oil.

Total Preload Torque

1.

Secure final drive assembly onto an attachment.

2.

Remove side flanges.

3.

Rotate drive pinion back and forth 2 to 3 times to check for unusual noise and rotation malfunction.

4.

Rotate drive pinion at least 20 times to check for smooth opera-
tion of the bearing.

5.

Measure total preload with the preload gauge.

NOTE:
Total preload torque = Pinion bearing preload torque + Side
bearing preload torque

●

If measured value is out of the specification, disassemble it to
check and adjust each part. Adjust the pinion bearing preload and side bearing preload.
Adjust the pinion bearing preload first, then adjust the side bearing preload.

Drive Gear Runout

1.

Remove rear cover. Refer to

RFD-44, "Differential Assembly"

 .

2.

Fit a dial indicator to the drive gear back face.

3.

Rotate the drive gear to measure runout.

●

If the runout is outside of the repair limit, check drive gear
assembly condition; foreign material may be caught between
drive gear and differential case, or differential case or drive gear
may be deformed, etc.

CAUTION:

Replace drive gear and drive pinion gear as a set.

Tool number

: KV38100800 (J-25604-01)

Tool number

: ST3127S000 (J-25765-A)

Total preload torque:

2.85 – 3.75 N·m (0.29 – 0.38 kg-m, 26 – 33 in-lb)

PDIA0635E

When the preload torque is large

On pinion bearings:

Replace the collapsible spacer.

On side bearings:

Use thinner side bearing adjusting washers by the same amount to
each side. Refer to

RFD-60, "Side Bearing Adjusting Washer"

 .

When the preload is small

On pinion bearings:

Tighten the drive pinion lock nut.

On side bearings:

Use thicker side bearing adjusting washers by the same amount to
each side. Refer to

RFD-60, "Side Bearing Adjusting Washer"

 .

Runout limit:

0.05 mm (0.0020 in) or less

SPD886

REAR FINAL DRIVE ASSEMBLY

RFD-41

C

E

F

G

H

I

J

K

L

M

A

B

RFD

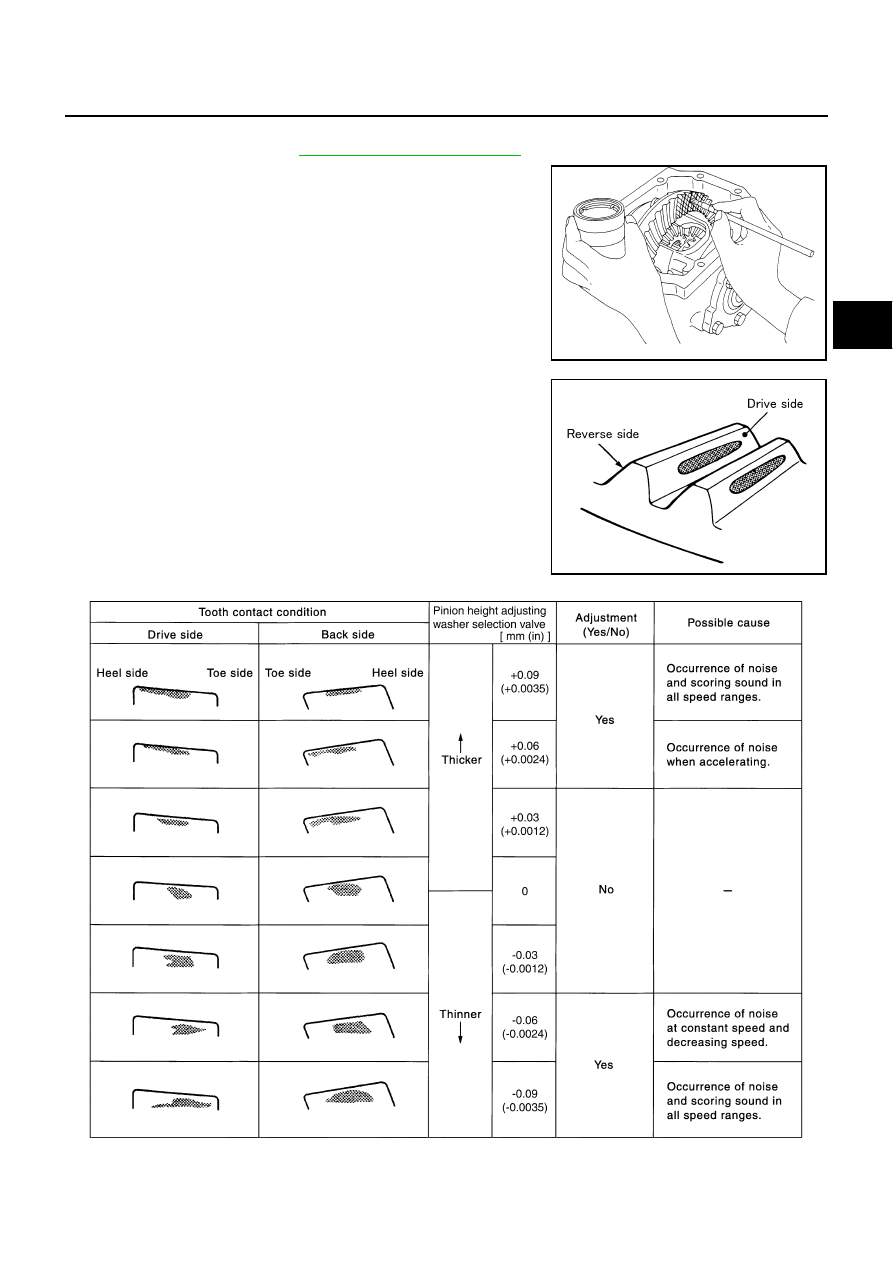

Tooth Contact

1.

Remove rear cover. Refer to

RFD-44, "Differential Assembly"

 .

2.

Apply red lead to drive gear.

CAUTION:

Apply red lead to both the faces of 3 to 4 gears at 4 loca-
tions evenly spaced on drive gear.

3.

Rotate drive gear back and forth several times, check drive pin-
ion gear to drive gear tooth contact.

CAUTION:

Check tooth contact on drive side and reverse side.

SPD357

SDIA0570E

SDIA0207E
