STEERING COLUMN

REMOVAL OF LOWER JOINT, LOWER SHAFT, HOLE COVER, CLAMP, HOLE COVER SEAL,
COLLAR AND UPPER JOINT

1.

Set vehicle to the straight-ahead position.

2.

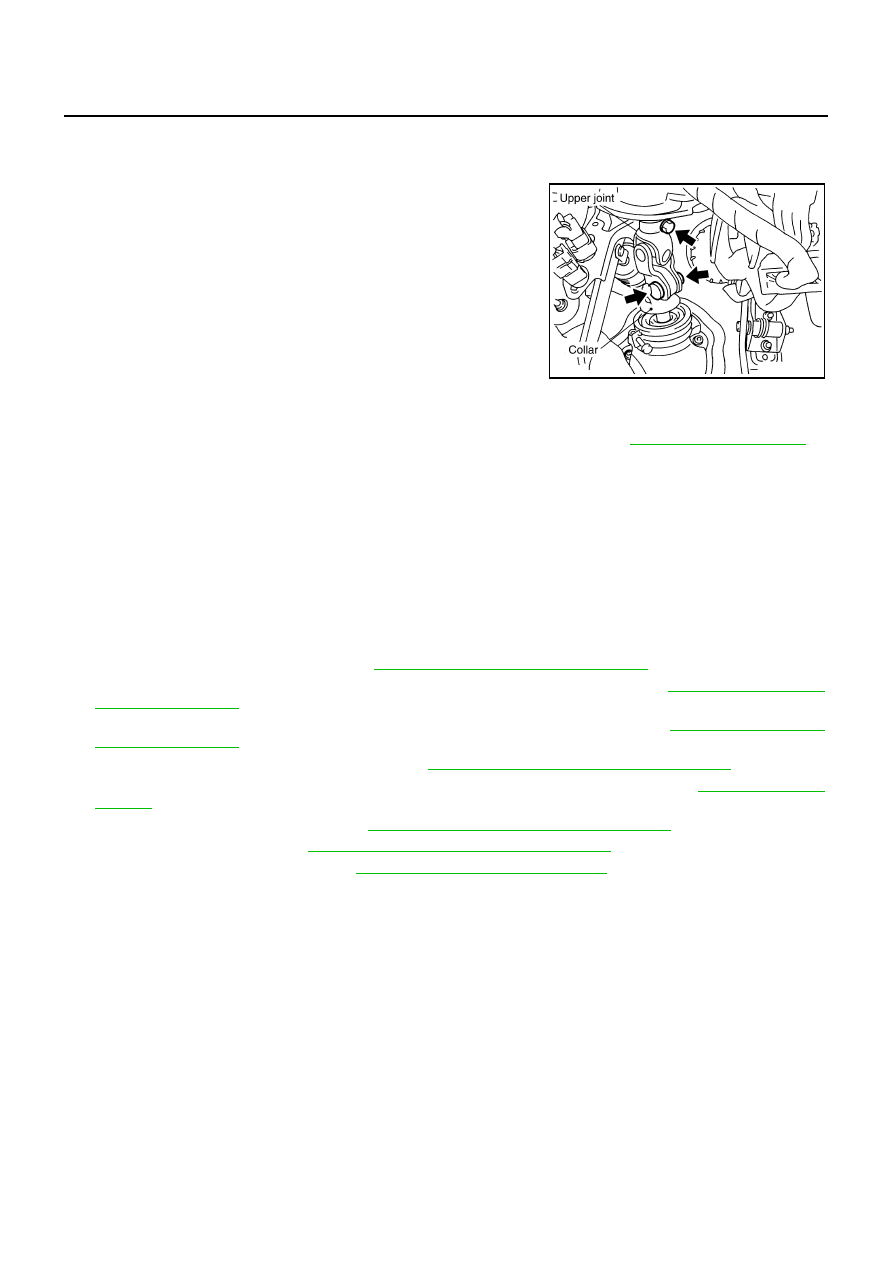

Remove fixing bolt and nut of upper joint, then remove upper
joint, collar from steering column assembly and lower shaft.

3.

Raise vehicle.

4.

Remove fixing bolts of lower joint, then remove lower joint from
steering gear assembly and lower shaft.

5.

Remove lower shaft from vehicle.

6.

Lowering vehicle.

7.

Loosen clamp, then remove hole cover seal from hole cover.

8.

Remove mounting bolts of hole cover, then remove clamp and
hole cover from dash panel.

INSTALLATION OF LOWER JOINT, LOWER SHAFT, HOLE COVER, CLAMP, HOLE COVER
SEAL, COLLAR AND UPPER JOINT

●

Installation is the reverse order of the removal. For tightening torque, refer to

PS-13, "COMPONENTS"

 .

●

When installing lower joint to steering gear assembly, follow the procedure listed below.

–

Set rack of steering gear assembly in the neutral position.

NOTE:
To get the neutral position of rack, turn sub-gear assembly and measure the distance of inner socket, and
then measure the intermediate position of the distance.

–

Install slit part of lower joint aligning with the projection of rear cover cap. Make sure that the slit part of
lower joint is aligned with both the projection of rear cover cap and the marking position of sub-gear
assembly.

REMOVAL OF STEERING COLUMN ASSEMBLY

1.

Set vehicle to the straight-ahead position.

2.

Remove driver air bag module. Refer to

SRS-42, "DRIVER AIR BAG MODULE"

 .

3.

Remove steering wheel and steering column cover (upper and lower). Refer to

IP-10, "INSTRUMENT

PANEL ASSEMBLY"

 .

4.

Remove steering column cover front lower and steering lock escutcheon. Refer to

IP-10, "INSTRUMENT

PANEL ASSEMBLY"

 .

5.

Remove instrument driver lower panel. Refer to

IP-10, "INSTRUMENT PANEL ASSEMBLY"

 .

6.

Remove combination switch & spiral cable from steering column assembly. Refer to

SRS-44, "SPIRAL

CABLE"

 .

7.

Remove knee protector lower. Refer to

IP-10, "INSTRUMENT PANEL ASSEMBLY"

 .

8.

Remove cluster lid A. Refer to

IP-10, "INSTRUMENT PANEL ASSEMBLY"

 .

9.

Remove key interlock cable. Refer to

AT-222, "KEY INTERLOCK CABLE"

 .

10. Disconnect each switch connectors installed to steering column assembly, and then disconnect harness

from steering column assembly.

11. Remove fixing bolt and nut of upper joint (upper side).
12. Remove mounting bolts and nut of steering column assembly, then remove steering column assembly

from vehicle.

SGIA1027E

STEERING COLUMN

PS-15

C

D

E

F

H

I

J

K

L

M

A

B

PS

INSPECTION AFTER REMOVAL OF STEERING COLUMN ASSEMBLY

●

Check steering column assembly for damage or other malfunctions. Replace if there are.

●

Measure the length “L” as shown in the figure if vehicle has been
involved in a minor collision. Replace steering column assembly
if outside the standard.

●

Measure steering column rotating torque using preload gauge.
Replace steering column assembly if outside the standard.

INSTALLATION OF STEERING COLUMN ASSEMBLY

Installation is the reverse order of removal. For tightening torque, refer to

PS-13, "COMPONENTS"

 .

INSPECTION AFTER INSTALLATION OF STEERING COLUMN ASSEMBLY

Make sure that steering wheel operates smoothly by turning several times from full left stop to full right stop.

Disassembly and Assembly

NGS00014

COMPONENTS

Steering column length “L”

: 548 mm (21.57 in)

Rotating torque

: 0.49 N·m (0.05 kg-m, 4 in-lb)

SGIA0556E

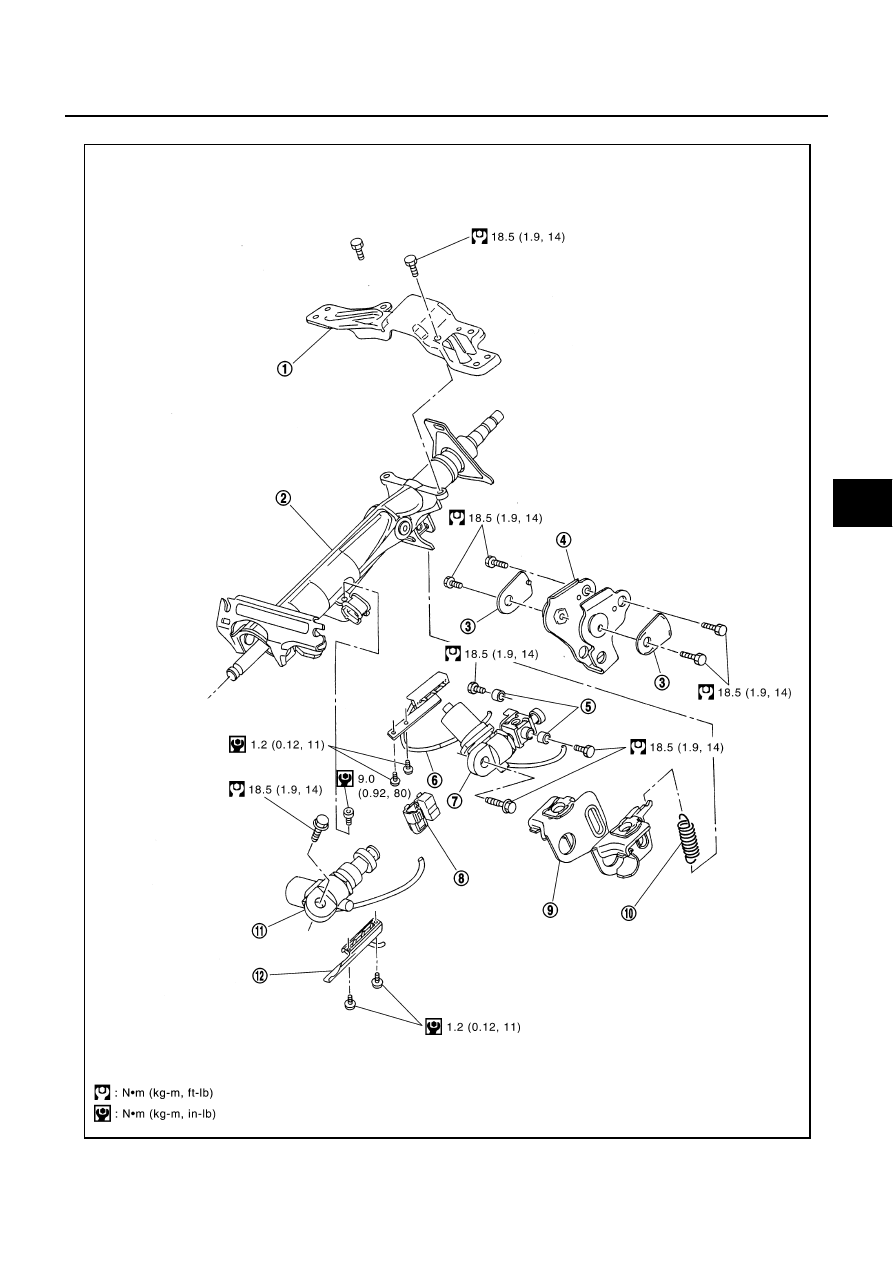

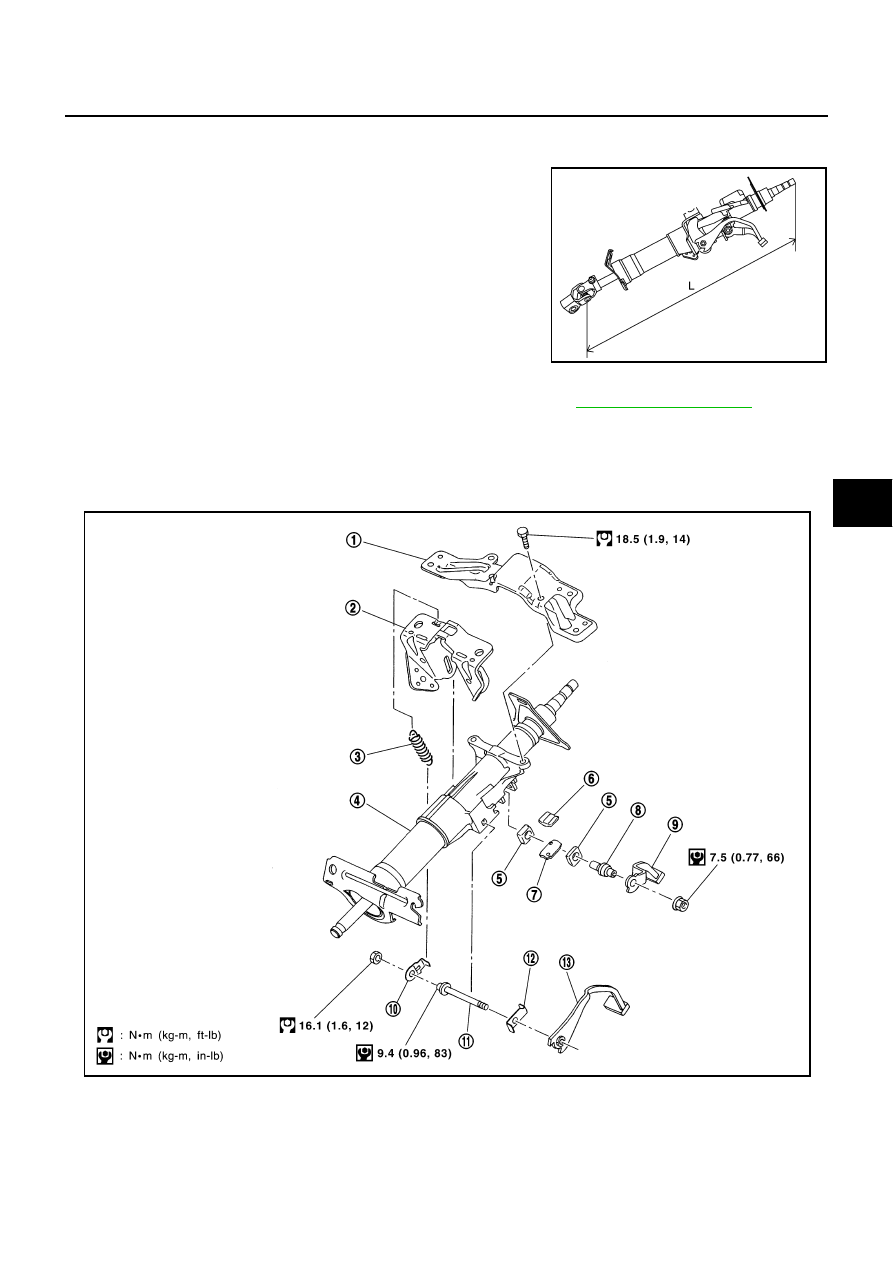

1.

Meter bracket

2.

Steering column mounting clamp

3.

Spring

4.

Jacket tube assembly

5.

Lock nut

6.

Telescopic lock block

7.

Telescopic lock guide

8.

Telescopic lock bolt

9.

Telescopic lever

10. Adjust stopper

11.

Steering adjust bolt

12. Tilt lever stopper

13. Tilt lever

SGIA1035E

PS-16

STEERING COLUMN

DISASSEMBLY

Remove all parts from jacket tube assembly.

●

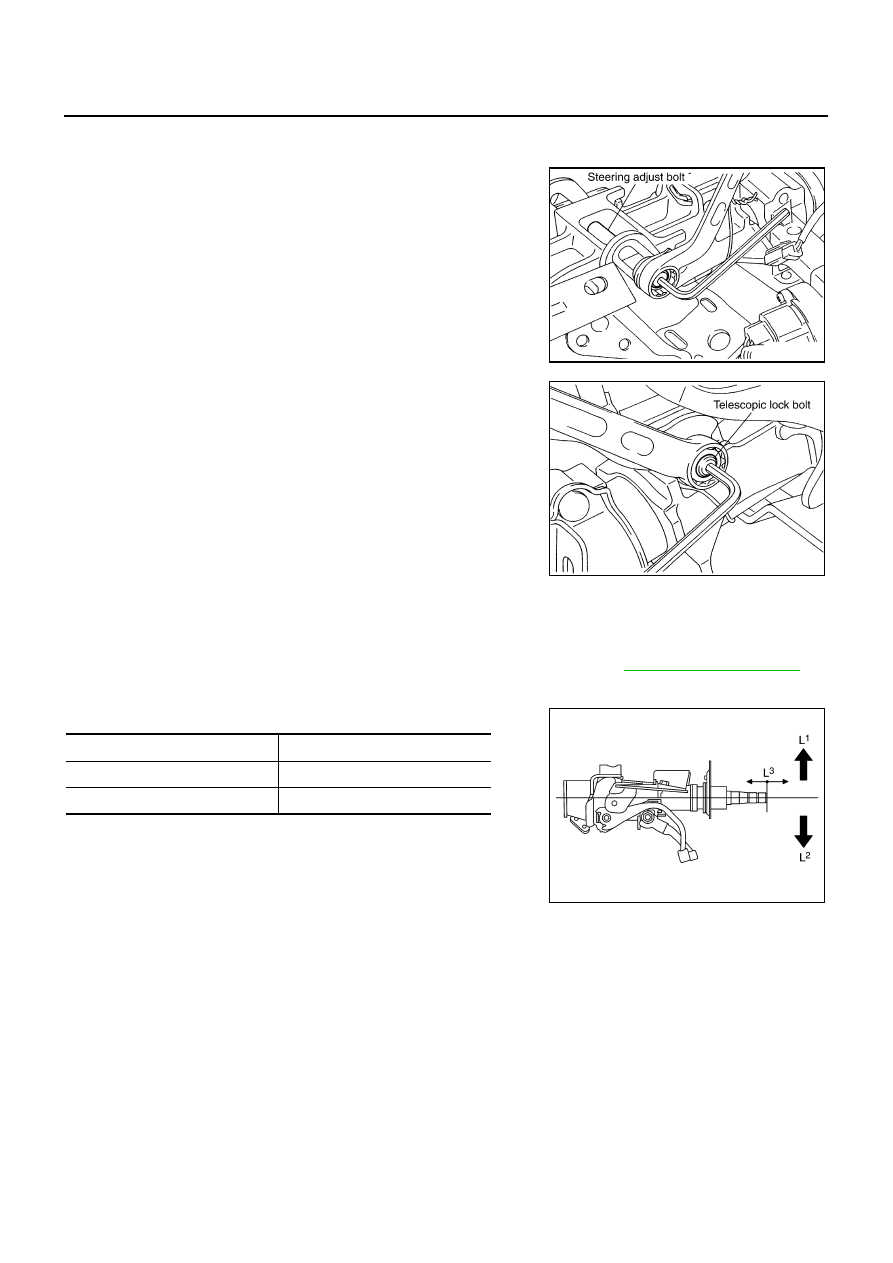

When remove tilt lever, perform as shown in the figure.

●

When remove telescopic lever, perform as shown in the figure.

INSPECTION AFTER DISASSEMBLY

Check tilt and telescopic mechanism components for malfunction. Replace if there are.

ASSEMBLY

Assemble is the reverse order of the disassembly. For tightening torque, refer to

PS-15, "COMPONENTS"

 .

INSPECTION AFTER ASSEMBLY

Check tilt and telescopic mechanism operating range.

SGIA0564E

SGIA0565E

Operating range L

1

30 mm (1.18 in)

Operating range L

2

30 mm (1.18 in)

Operating range L

3

20 mm (0.79 in)

SGIA1247E

STEERING COLUMN

PS-17

C

D

E

F

H

I

J

K

L

M

A

B

PS

COMPONENTS (ELECTRICITY TYPE)

1.

Meter bracket

2.

Jacket tube assembly

3.

Bush spacer

4.

Tilt link assembly

5.

Cooler

6.

Tilt sensor assembly

SGIA1034E
