MT-36

TRANSMISSION ASSEMBLY

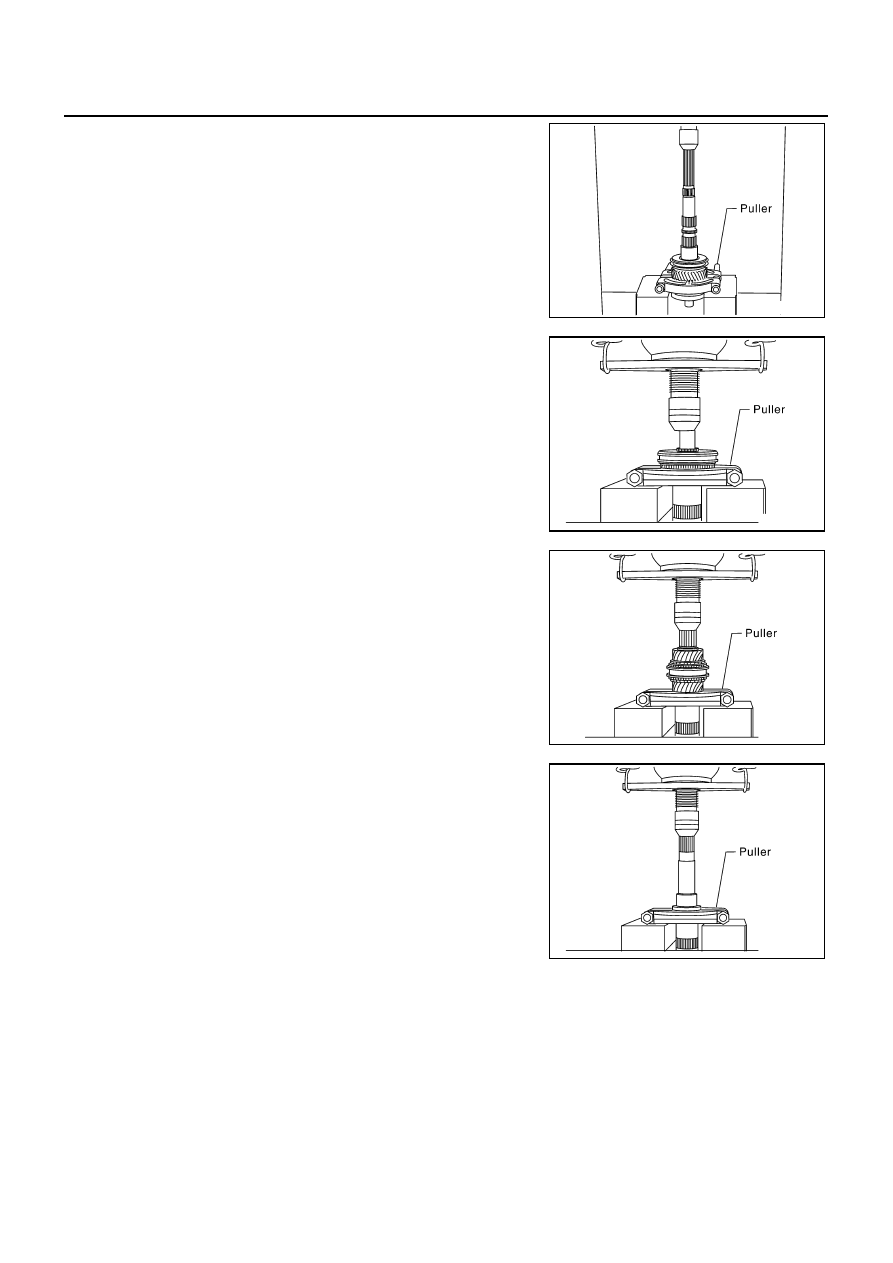

15. Set a puller on 2nd main gear, and remove 1st-2nd synchronizer

assembly and 2nd main gear from main shaft using a press.

CAUTION:

Be aware that when using the press, if the main shaft gear
positioner catches on the V-block, etc., the main shaft could
be damaged.

16. Remove 2nd needle bearing from the main shaft.

17. Remove snap ring, then set a puller on 6th main gear, and

remove 5th-6th synchronizer assembly, 6th baulk ring and 6th
main gear from main shaft using a press.

18. Remove 6th needle bearing from main shaft.

19. Set a puller on 3rd counter gear, and remove counter rear bear-

ing inner race, 4th counter gear thrust washer, 4th counter gear,
4th inner baulk ring, 4th synchronizer cone, 4th outer baulk ring,
4th needle bearing, 4th gear bushing, 3rd-4th synchronizer
assembly, 3rd outer baulk ring, 3rd synchronizer cone, 3rd inner
baulk ring and 3rd counter gear from counter shaft using a
press.

20. Remove 3rd needle bearing from counter shaft.

21. Set a puller on 3rd gear bushing, and remove 3rd gear bushing

from counter shaft using a press.

CAUTION:

Do not use oil hole of 3rd gear bushing when press out.

SCIA1459E

SCIA1460E

SCIA1389E

SCIA1534E

TRANSMISSION ASSEMBLY

MT-37

D

E

F

G

H

I

J

K

L

M

A

B

MT

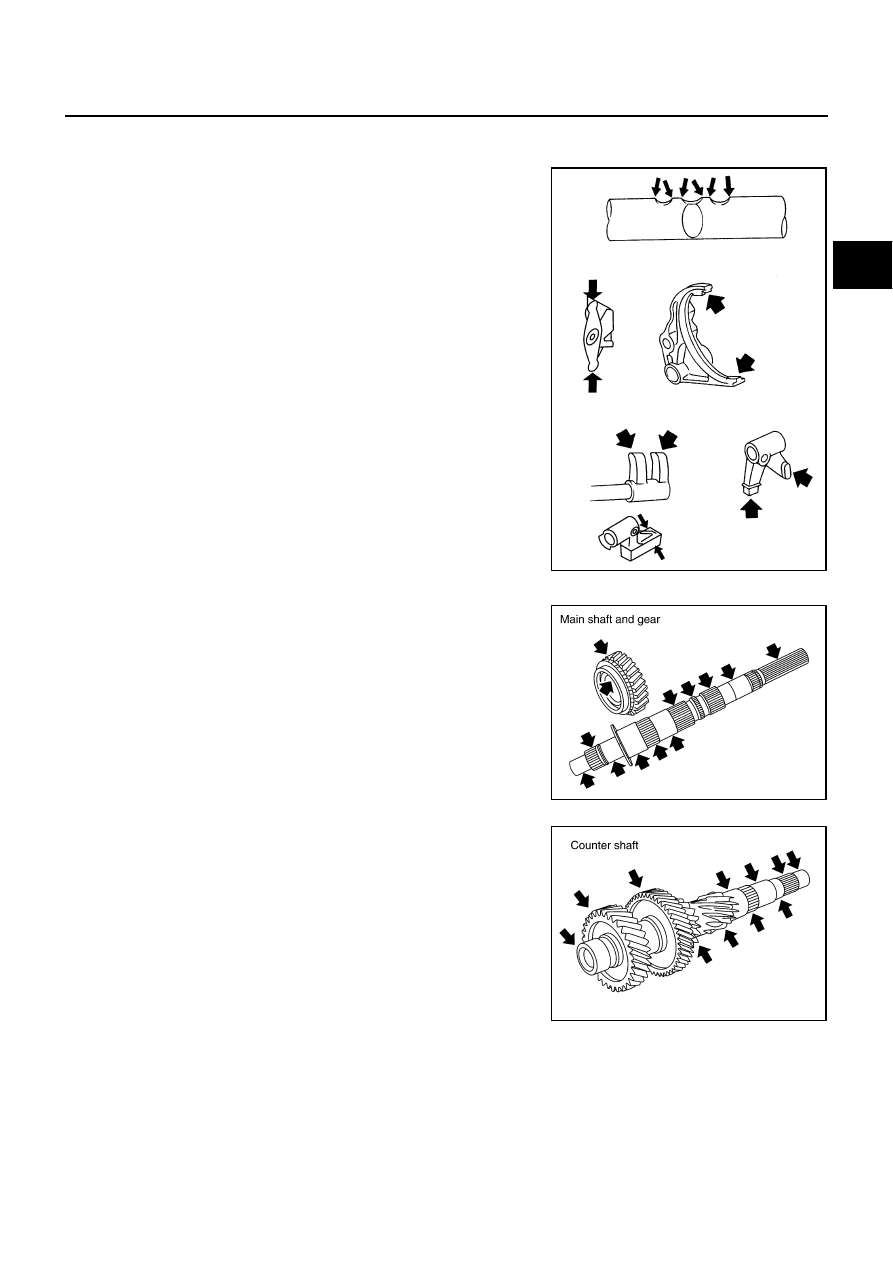

INSPECTION AFTER DISASSEMBLY
Shift Control

If the contact surface on striking lever, fork rod, shift fork, etc. has
excessive wear, abrasion, bend, or any other damage, replace the
components.

Gear and Shaft

If the contact surface on each gear, main shaft, main drive gear, and
counter shaft, etc. has damage, peeling, abrasion, dent, bent, or any
other damage, replace the components.

SCIA1681E

PCIB0437E

PCIB0438E

MT-38

TRANSMISSION ASSEMBLY

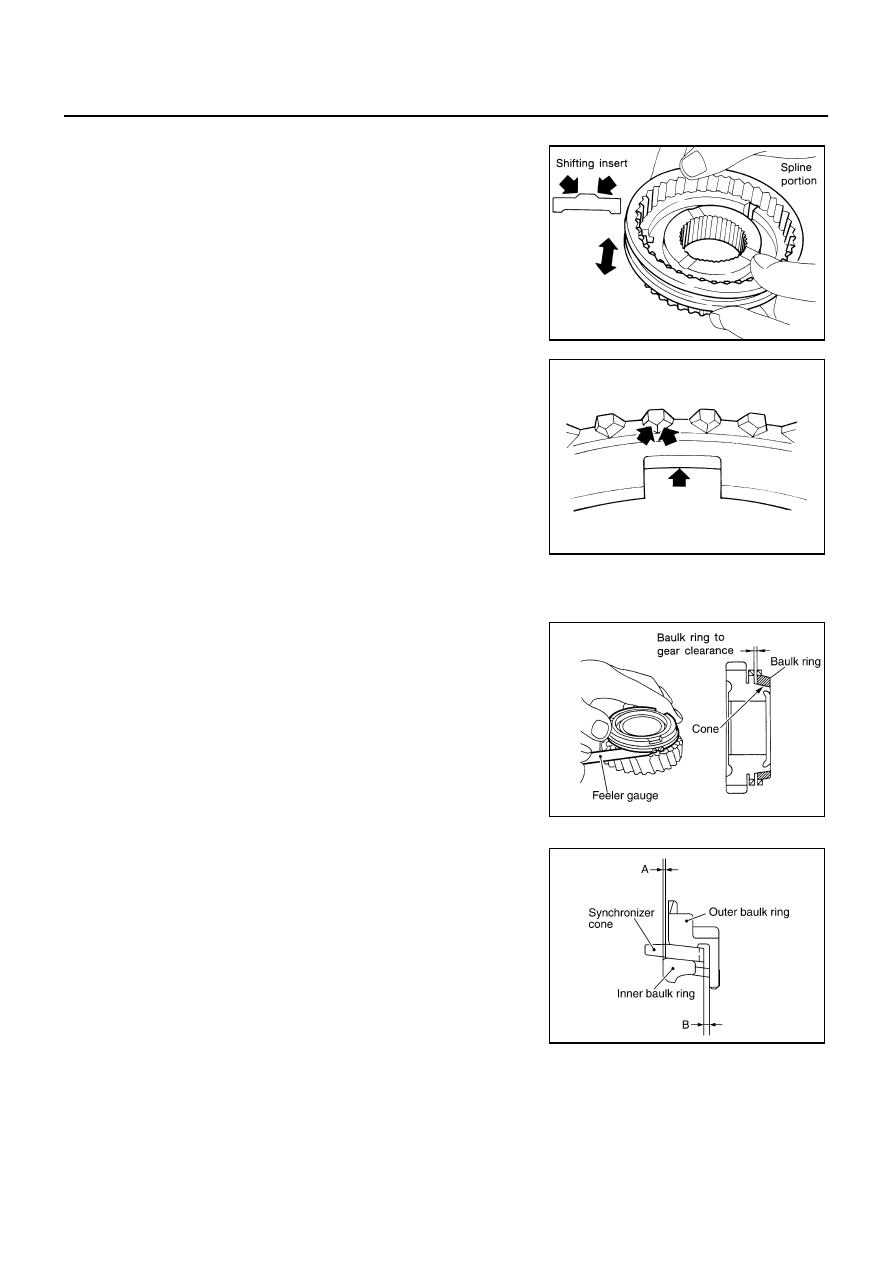

Synchronizer

●

If the contact surface on coupling sleeve, synchronizer hub, and
shifting insert has damage or abrasion, replace the components.

●

Coupling sleeve and synchronizer hub shall move smoothly.

●

If the cam surface on baulk ring or contact surface on insert has
damage or excessive wear, replace with a new one.

●

If spread spring is damaged, replace with a new one.

Baulk Ring Clearance

●

Single cone synchronizer (5th and 6th)

–

Push baulk ring on the cone and measure baulk ring back sur-
face clearance at two locations or more on opposite sides, find
the average value, and replace it if it is outside the limit value.

●

Double cone synchronizer (4th)
Follow the instructions below and inspect the clearance of the
outer baulk ring, synchronizer cone, inner baulk ring.

CAUTION:

Clearances “A” and “B” of the outer baulk ring, synchro-
nizer cone, and inner baulk ring are controlled as a set, so if
the clearance is outside the limit value, replace the syn-
chronizer assembly.

SMT387A

SCIA0608J

Clearance

Standard value

: 0.70 - 1.35 mm (0.028 - 0.053 in)

Limit value

: 0.5 mm (0.020 in) or less

PCIB1328E

SCIA1679E

TRANSMISSION ASSEMBLY

MT-39

D

E

F

G

H

I

J

K

L

M

A

B

MT

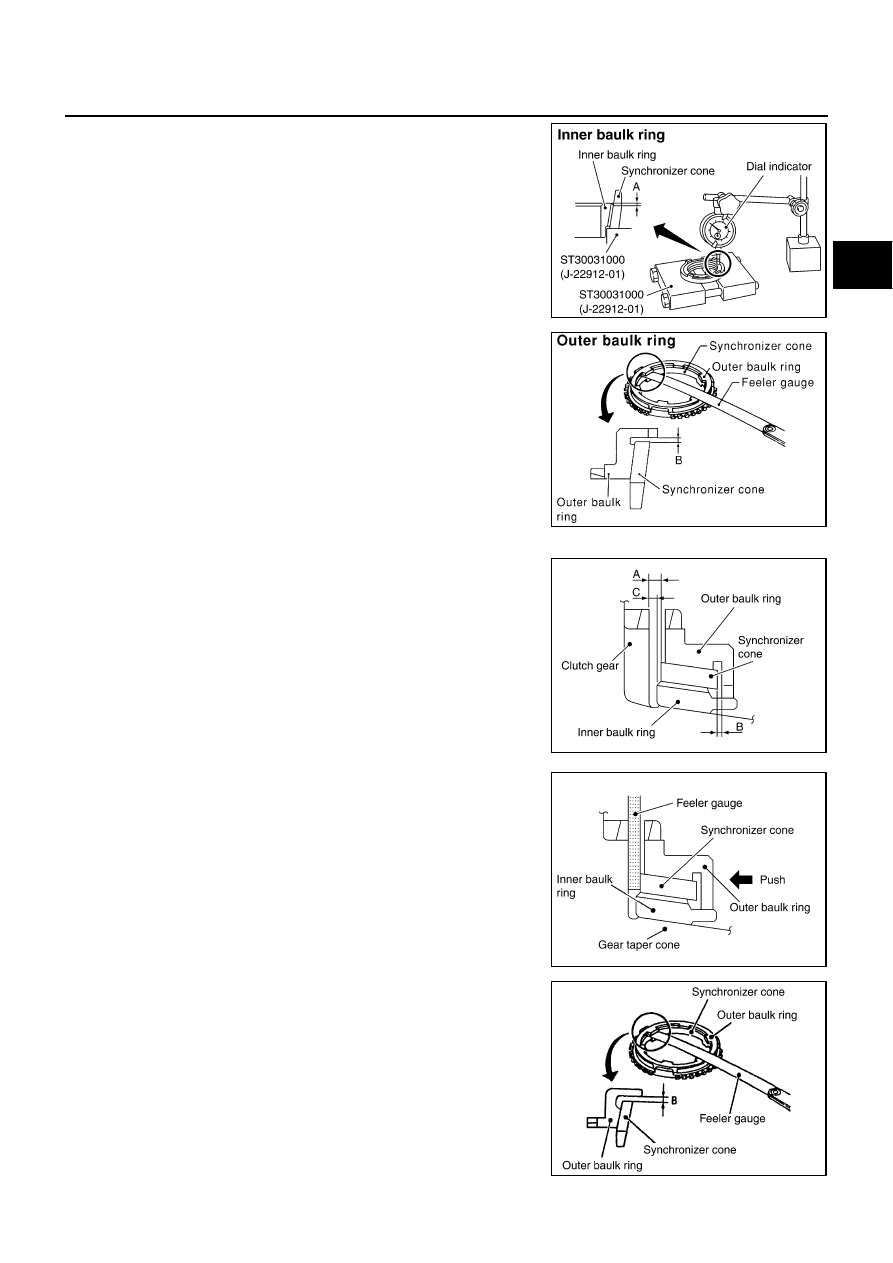

1.

Using a dial gauge, measure clearance A at 2 or more points
diagonally opposite, and calculate mean value.

2.

Using a feeler gauge, measure clearance B at 2 or more points
diagonally opposite, and calculate mean value.

●

Triple cone synchronizer (1st, 2nd and 3rd)
Check clearance for outer baulk ring, synchronizer cone and
inner baulk ring of triple cone synchronizer following the direc-
tion.

NOTE:
Outer baulk ring, synchronize cone and inner baulk ring, three
control “clearance A, B and C” as a three-piece suite. If the
value exceeds the limit value, replace them as a three-piece
suite.

1.

Using feeler gauge put and press baulk ring on gear taper cone,
and then measure “clearance A” at more then 2 diagonal points,
and calculate the average.

2.

Using feeler gauge measure “clearance B” at more than 2 diago-
nal positions, and calculate the average.

Clearance A

Standard value

:0.50 - 0.70 mm (0.020 - 0.028 in)

Limit value

:0.3 mm (0.012 in) or less

PCIB0945E

Clearance B

Standard value

: 0.85 - 1.35mm (0.033 - 0.053 in)

Limit value

: 0.7mm (0.028 in) or less

SCIA1084E

PCIB1358E

Clearance A

Standard value
(1st)

: 0.65 - 1.25 mm (0.026 - 0.049 in)

Standard value
(2nd, 3rd)

: 0.60 - 1.30 mm (0.024 - 0.051 in)

Limit value

: 0.3mm (0.012 in) or less

PCIB1359E

Clearance B

Standard value

: 0.85 - 1.35 mm (0.033 - 0.053 in)

Limit value

: 0.7mm (0.028 in) or less

PCIB1360E
