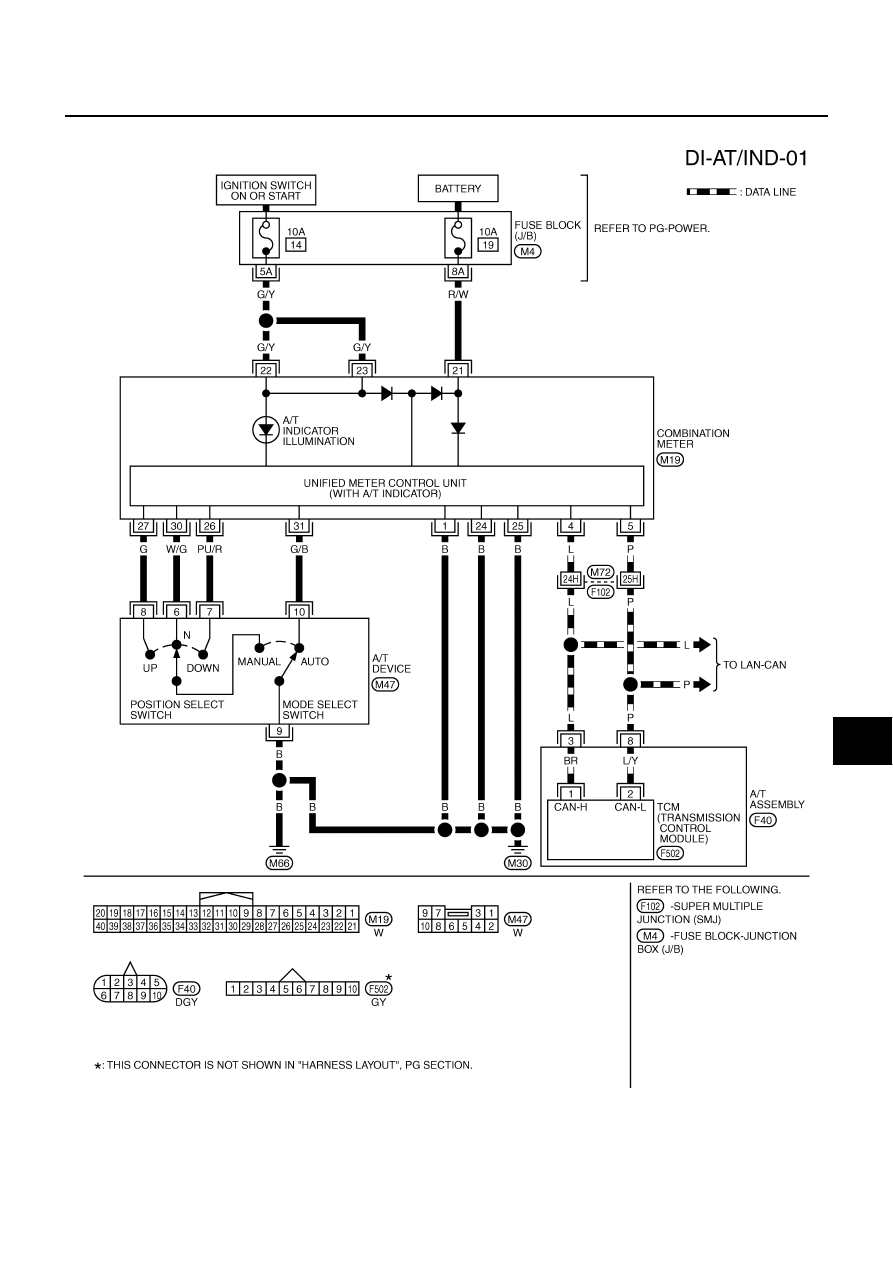

Wiring Diagram — AT/IND —

NKS000LA

TKWM3489E

DI-36

A/T INDICATOR

A/T Indicator Does Not Illuminate

NKS000LB

1.

CHECK SEGMENTS OF A/T INDICATOR

Perform self-diagnosis mode of combination meter. Refer to

DI-12, "OPERATION PROCEDURE"

 .

Are all segments displayed?

YES

>> GO TO 2.

NO

>> Replace combination meter.

2.

CHECK TCM (CONSULT-II)

Perform self-diagnosis of TCM. Refer to

AT-84, "CONSULT-II Function (A/T)"

 .

Self-diagnosis results

No malfunction detected >> Replace combination meter.
Malfunction detected >> Check applicable parts, and repair or replace corresponding parts.

WARNING CHIME

DI-37

C

D

E

F

G

H

I

J

L

M

A

B

DI

WARNING CHIME

PFP:24814

System Description

NKS000LC

●

The warning chime is controlled by the BCM.

●

The warning chime is located in the combination meter.

●

When combination meter receives buzzer signal from BCM with CAN communication line, the warning
chime will sound.

FUNCTION

Power is supplied at all times

●

through 50A fusible link (letter F, located in the fuse and fusible link block)

●

to BCM terminal 55,

●

through 10A fuse [No. 18, located in the fuse block (J/B)]

●

to BCM terminal 42,

●

through 10A fuse [No. 21, located in the fuse block (J/B)]

●

to key switch terminal 2 (without Intelligent Key),

●

through 15A fuse (No. 33, located in the fuse and fusible link block)

●

to key switch and ignition knob switch terminals 1 and 3 (with Intelligent Key),

●

through 10A fuse [No. 19, located in the fuse block (J/B)]

●

to combination meter terminal 21.

With ignition switch in the ON or START position, power is supplied

●

through 10A fuse [No. 1, located in the fuse block (J/B)]

●

to BCM terminal 38,

●

through 10A fuse [No. 14, located in the fuse block (J/B)]

●

to combination meter terminals 22 and 23.

Ground is supplied

●

to BCM terminal 52

●

through grounds M30 and M66,

●

to combination meter terminals 1, 24 and 25

●

through grounds M30 and M66.

IGNITION KEY WARNING CHIME (WITHOUT INTELLIGENT KEY)

With the key inserted into the key switch, and the ignition switch in OFF or ACC position, when driver's door is
opened, the ignition key warning chime will sound.

●

BCM detects key inserted into the key switch, ignition switch in OFF or ACC position, and front door
switch (driver side) ON. And then, transmits buzzer output signal (ignition key warning chime) to combina-
tion meter with CAN communication.

●

When combination meter receives buzzer output signal (ignition key warning chime), it sounds the buzzer.

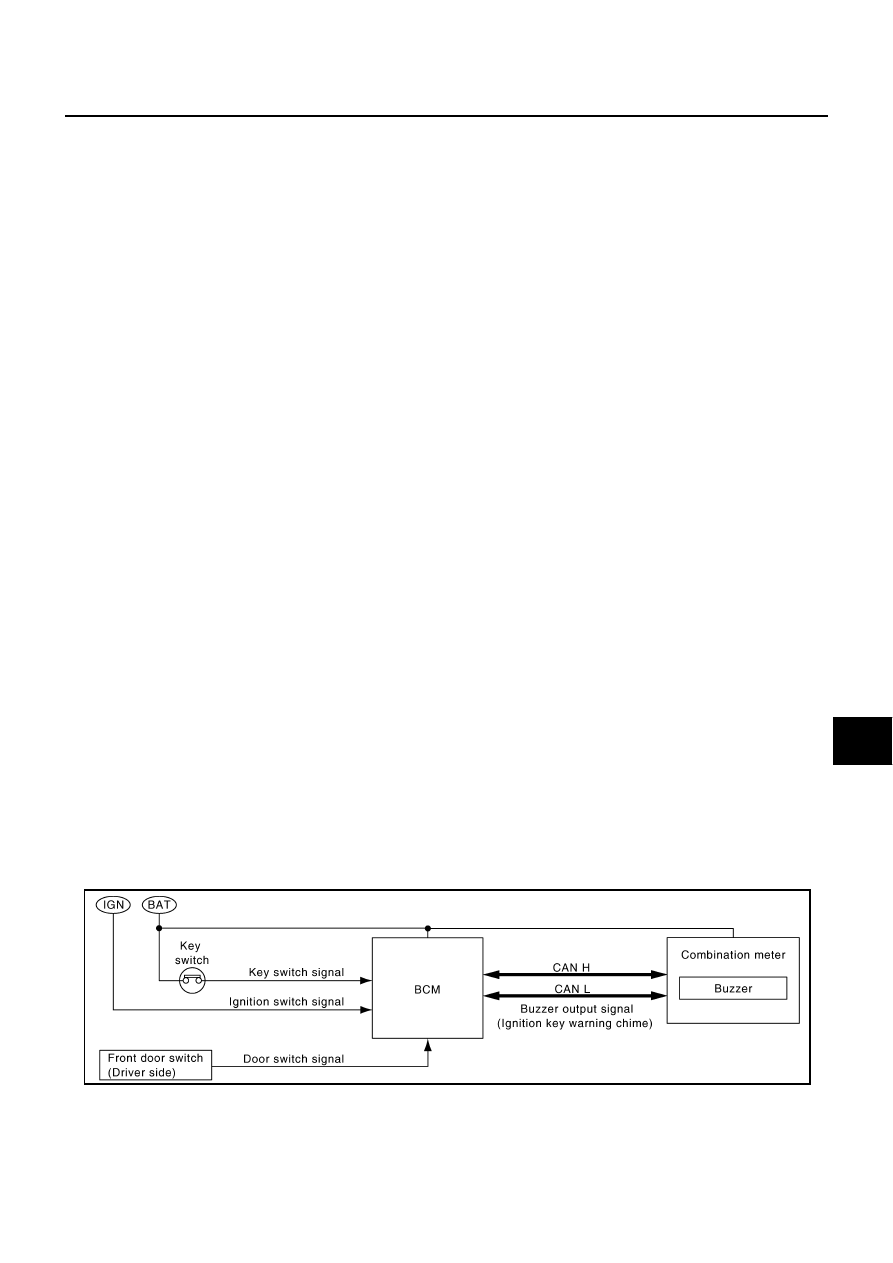

SKIB6909E

DI-38

WARNING CHIME

IGNITION KEY WARNING CHIME (WITH INTELLIGENT KEY)
When Mechanical Key Is Used

With the key inserted into the key switch, and the ignition switch in LOCK or ACC position, when driver's door
is opened, the ignition key warning chime will sound.

●

BCM detects key inserted into the key switch, ignition switch in LOCK or ACC position, and front door
switch (driver side) ON. And then, transmits buzzer output signal (ignition key warning chime) to combina-
tion meter with CAN communication.

●

When combination meter receives buzzer output signal (ignition key warning chime), it sounds the buzzer.

When Intelligent Key Is Carried With The Driver

Refer to

BL-91, "WARNING CHIME FUNCTION"

 .

LIGHT WARNING CHIME

With ignition switch in OFF or ACC position, driver's door is opened, and lighting switch in 1ST or 2ND posi-
tion, the light warning chime will sound.

NOTE:
BCM detects lighting switch in the 1st or 2nd position. Refer to

BCS-3, "COMBINATION SWITCH READING

FUNCTION"

 .

●

BCM detects ignition switch in OFF or ACC position, front door switch (driver side) ON, and lighting switch
in 1ST or 2ND position. And then, transmits buzzer output signal (light warning chime) to combination
meter with CAN communication.

●

When combination meter receives buzzer output signal (light warning chime), it sounds the buzzer.

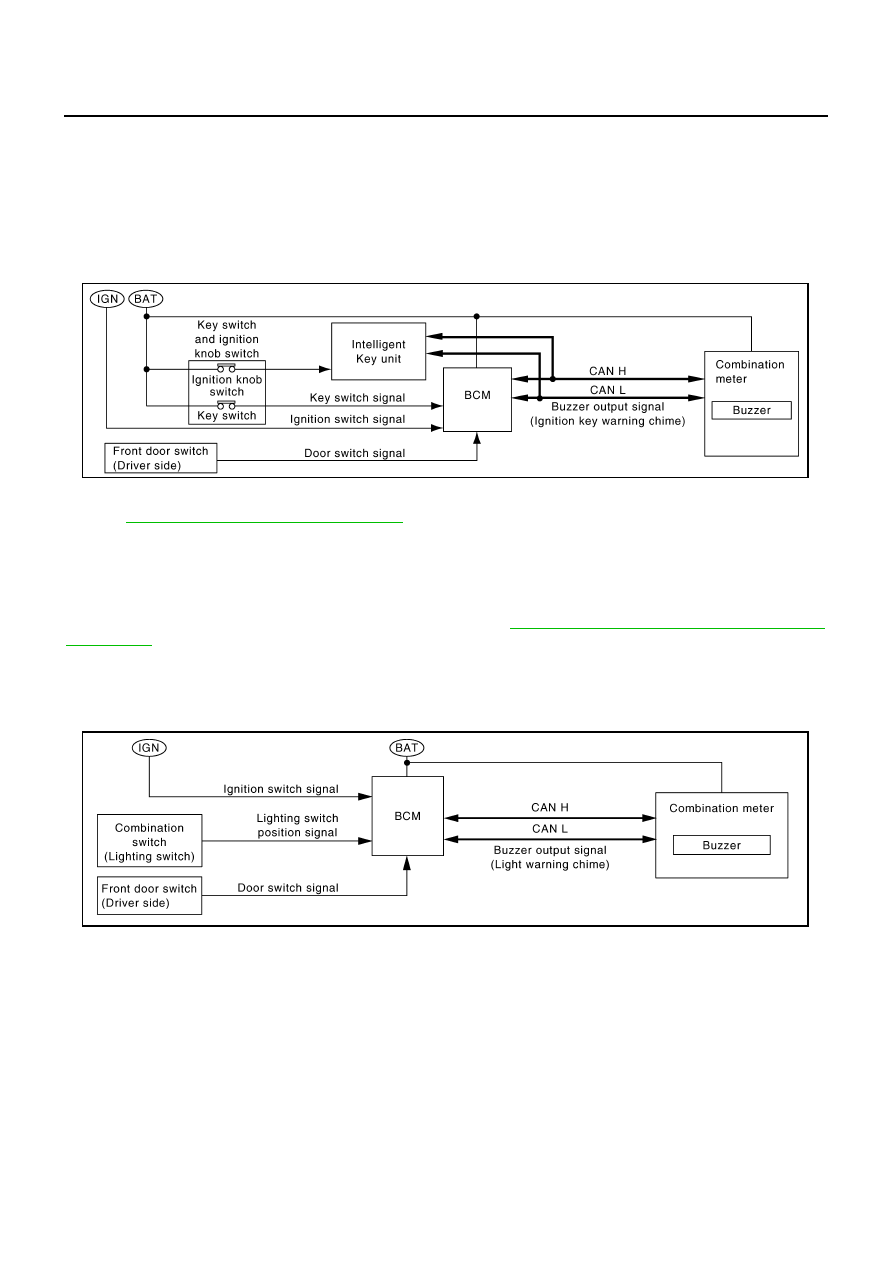

SKIB6910E

SKIB6913E
