Removal and Installation for Combination Meter

NKS000KT

REMOVAL

1.

Remove steering column cover. Refer to

IP-10, "INSTRUMENT PANEL ASSEMBLY"

 .

2.

Remove lighting and turn signal switch. Refer to

LT-91, "LIGHTING AND TURN SIGNAL SWITCH"

 .

3.

Remove front wiper and washer switch. Refer to

WW-37, "Removal and Installation of Front Wiper and

Washer Switch"

 .

4.

Remove instrument lower driver panel. Refer to

IP-10, "INSTRUMENT PANEL ASSEMBLY"

 .

5.

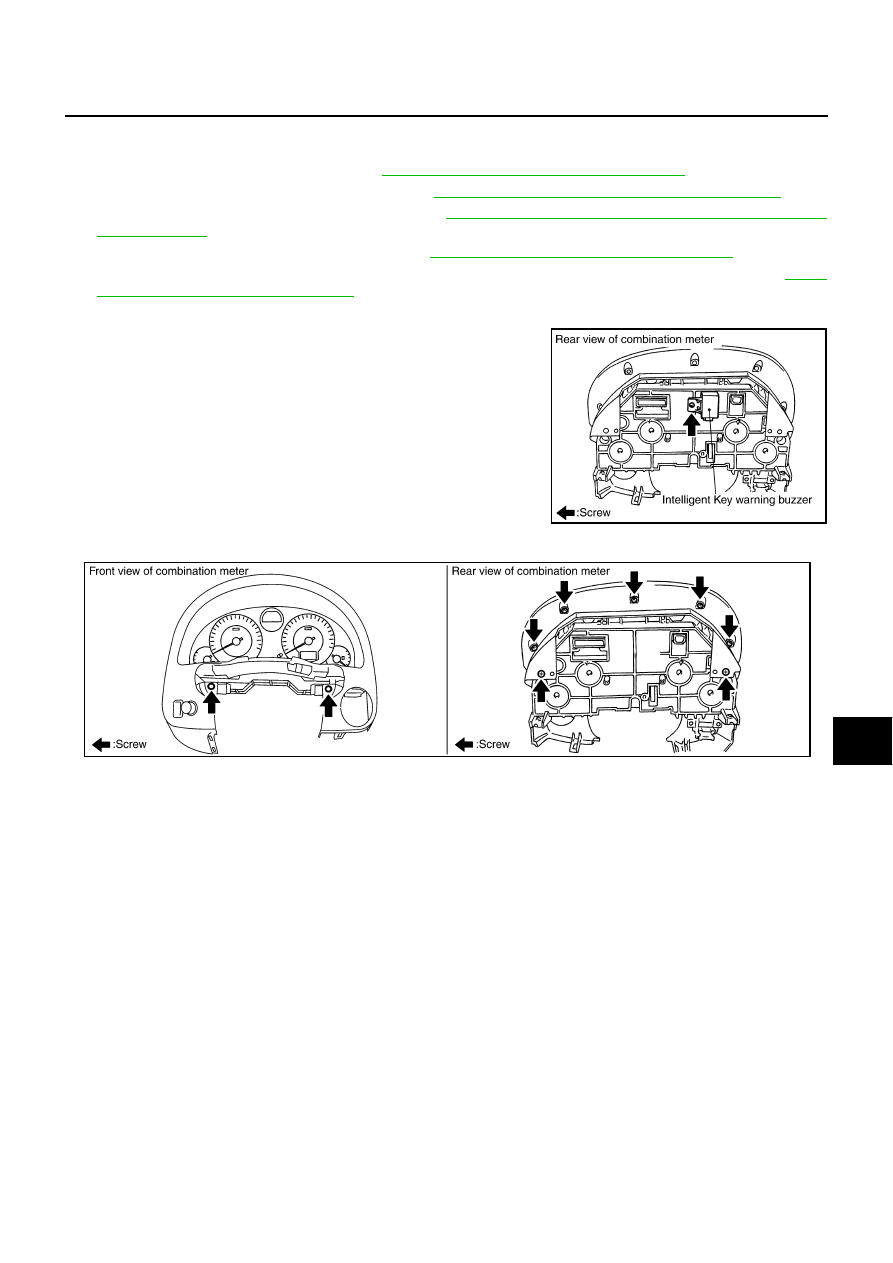

Remove the screws (4) and remove cluster lid A and combination meter assembly. Refer to

IP-10,

"INSTRUMENT PANEL ASSEMBLY"

 .

6.

Disconnect connectors and remove combination meter.

7.

Remove the screw (1) and remove Intelligent Key warning
buzzer (with Intelligent Key).

8.

Remove the screws (9) and disassemble cluster lid A and combination meter.

INSTALLATION

Installation is the reverse order of removal.

PKIB2680E

PKIB2681E

DI-20

COMBINATION METERS

Disassembly and Assembly for Combination Meter

NKS000KU

DISASSEMBLY

1.

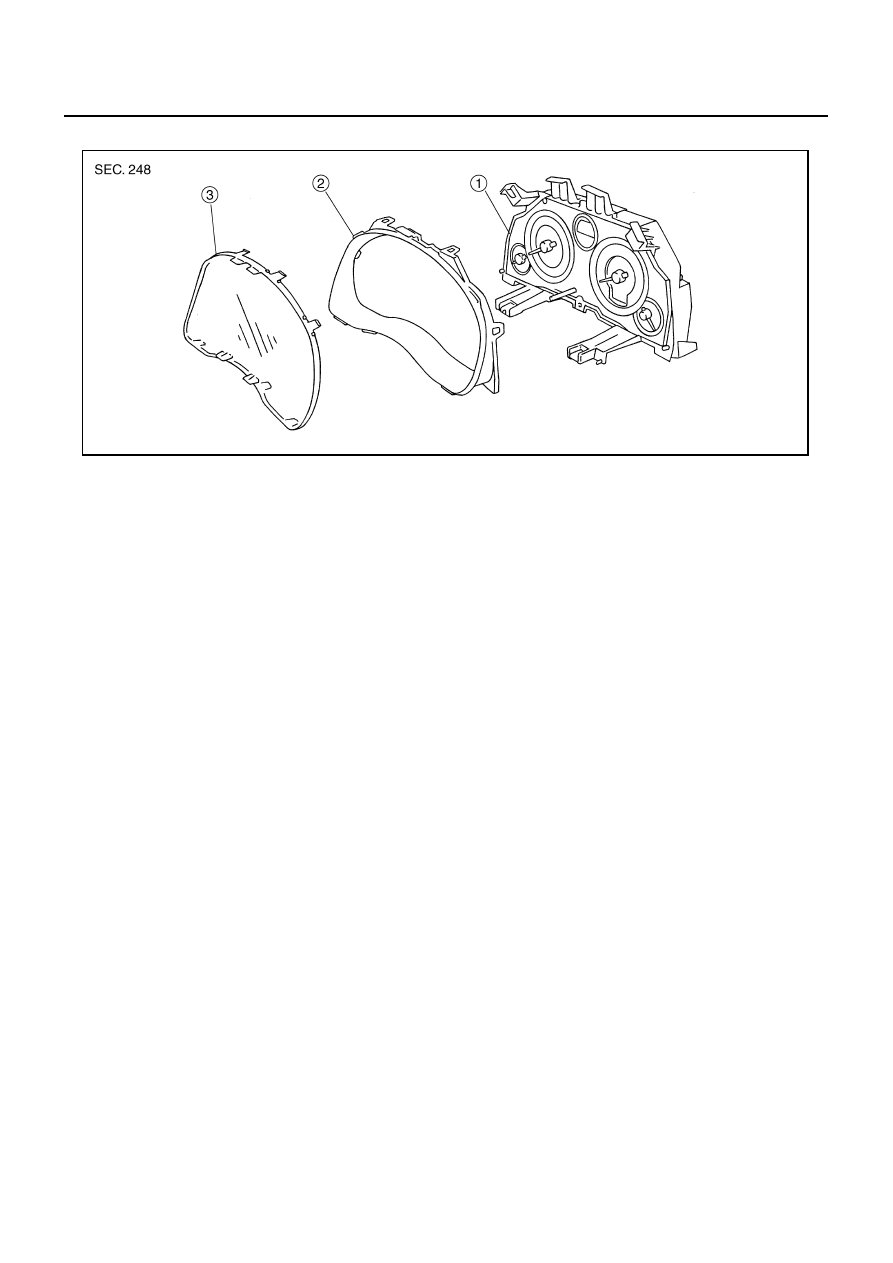

Disengage the tabs (8) to separate front cover and upper housing assembly.

2.

Disengage the tabs (8) to separate front cover.

ASSEMBLY

Assembly is the reverse order of disassembly.

1.

Unified meter control unit assembly

2.

Upper housing

3.

Front cover

PKIB2682E

WARNING LAMPS

DI-21

C

D

E

F

G

H

I

J

L

M

A

B

DI

WARNING LAMPS

PFP:24814

System Description

NKS000R0

OIL PRESSURE WARNING LAMP

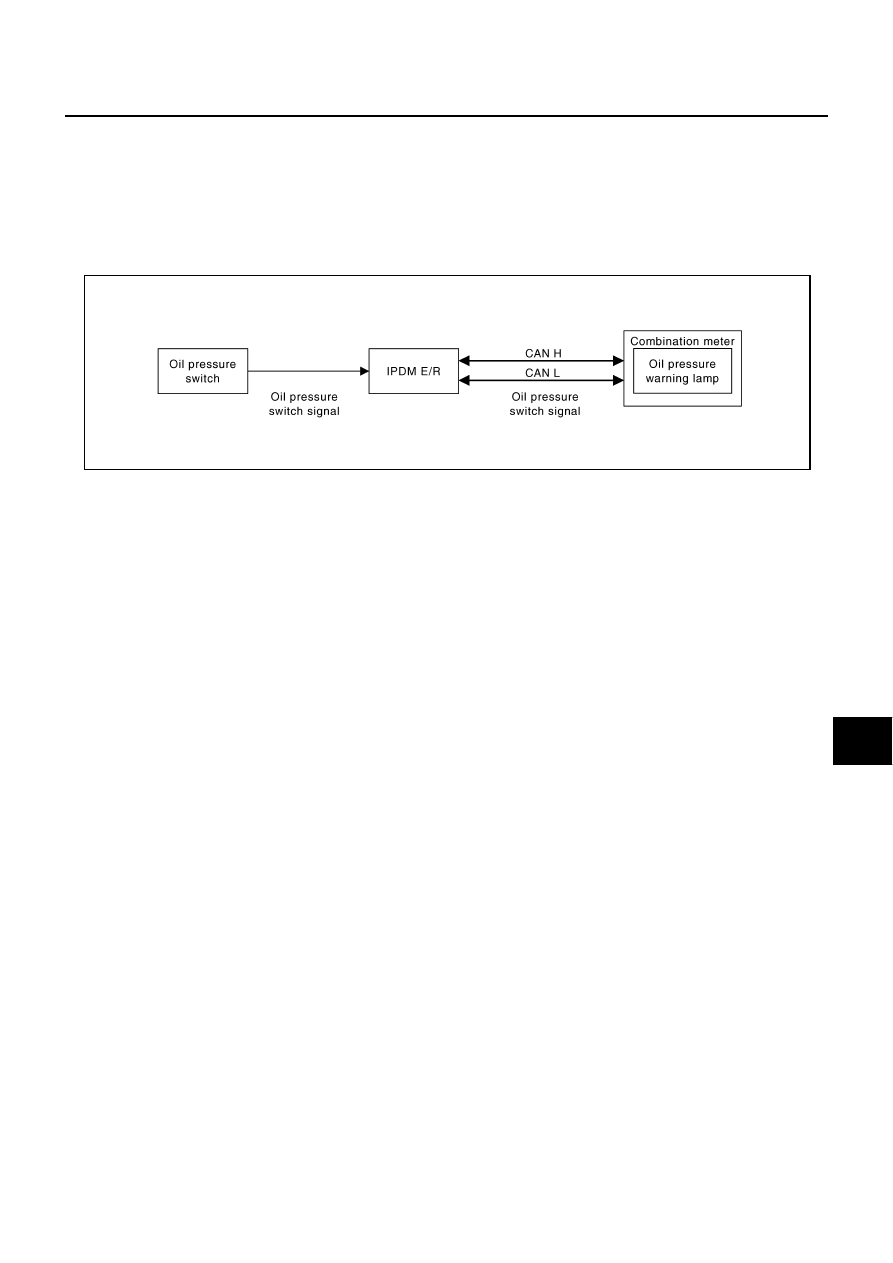

Oil pressure warning lamp turns ON when engine oil pressure reducing abnormally.

●

IPDM E/R reads oil pressure switch signal from oil pressure switch, and transmits the signal to combina-
tion meter with CAN communication.

●

Combination meter turns oil pressure warning lamp ON with received oil pressure switch signal.

SKIB4797E

DI-22

WARNING LAMPS

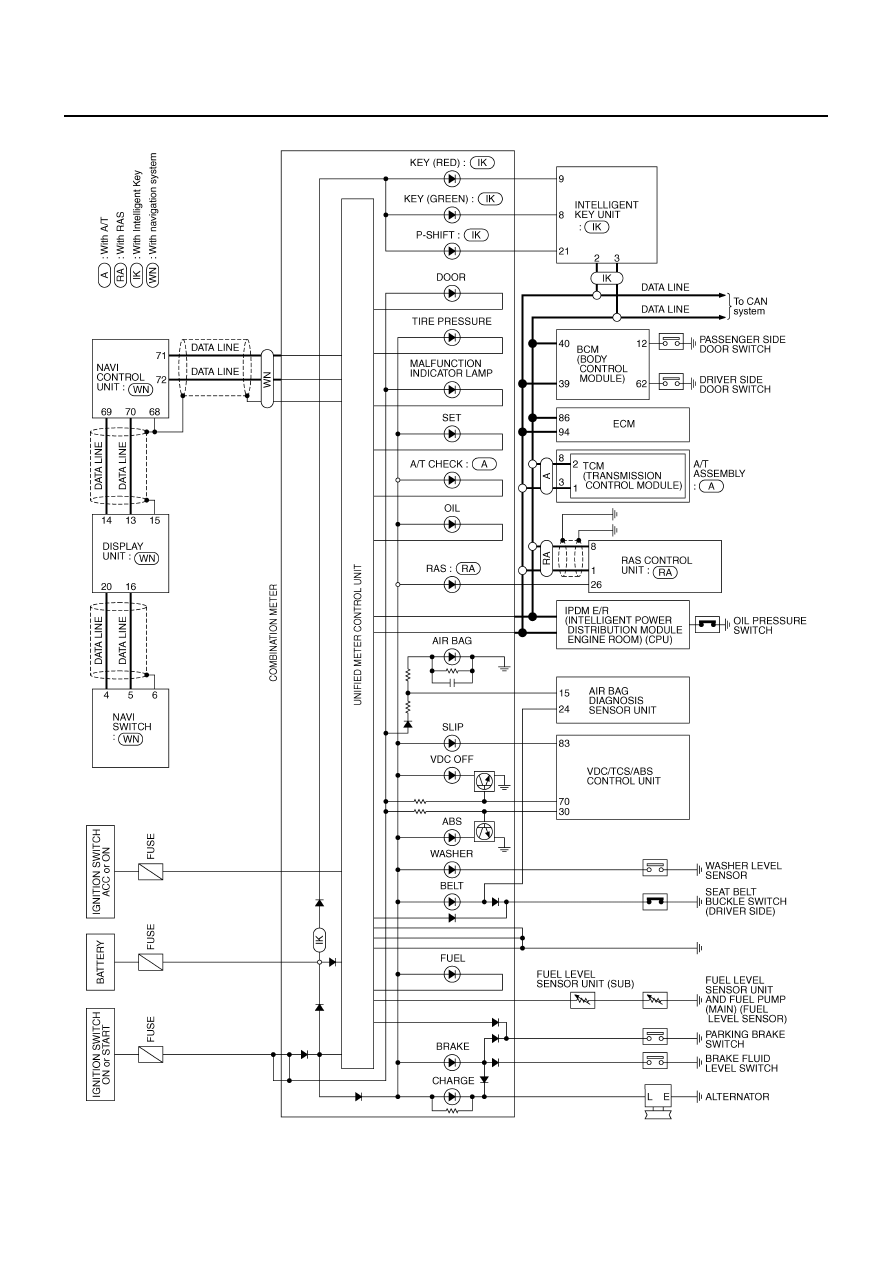

Schematic

NKS000L5

TKWM3480E
