5.

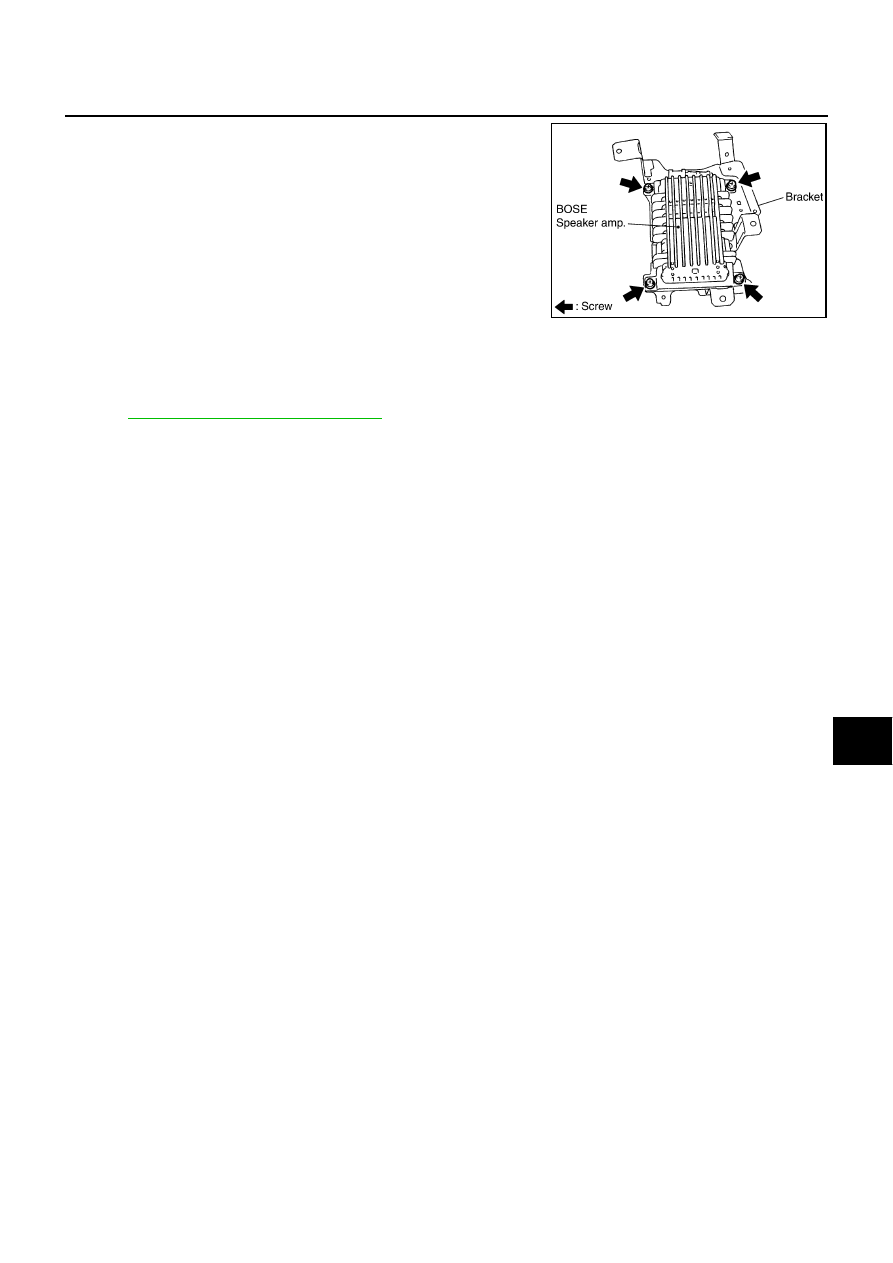

Remove bolts (4), and remove bracket.

INSTALLATION

Installation is the reverse order of removal.

Removal and Installation of Steering Wheel Audio Control Switch

NKS002FL

Refer to

PS-11, "Disassembly and Assembly"

 .

PKIA2376E

AV-36

ANTENNA

ANTENNA

PFP:28200

System Description (Radio Antenna)

NKS002FM

With the ignition switch in ACC or ON, power is supplied

●

through 10A fuse [No. 6, located in the fuse block (J/B)]

●

to audio unit terminal 10.

Ground is supplied through the case of the antenna amp.
When the radio switch is turned ON, antenna signal is supplied

●

through audio unit terminal 5

●

to the antenna amp. terminal 2.

Then the antenna amp. is activated.
The amplified radio signals are supplied to the audio unit through the antenna amp.

ANTENNA

AV-37

C

D

E

F

G

H

I

J

L

M

A

B

AV

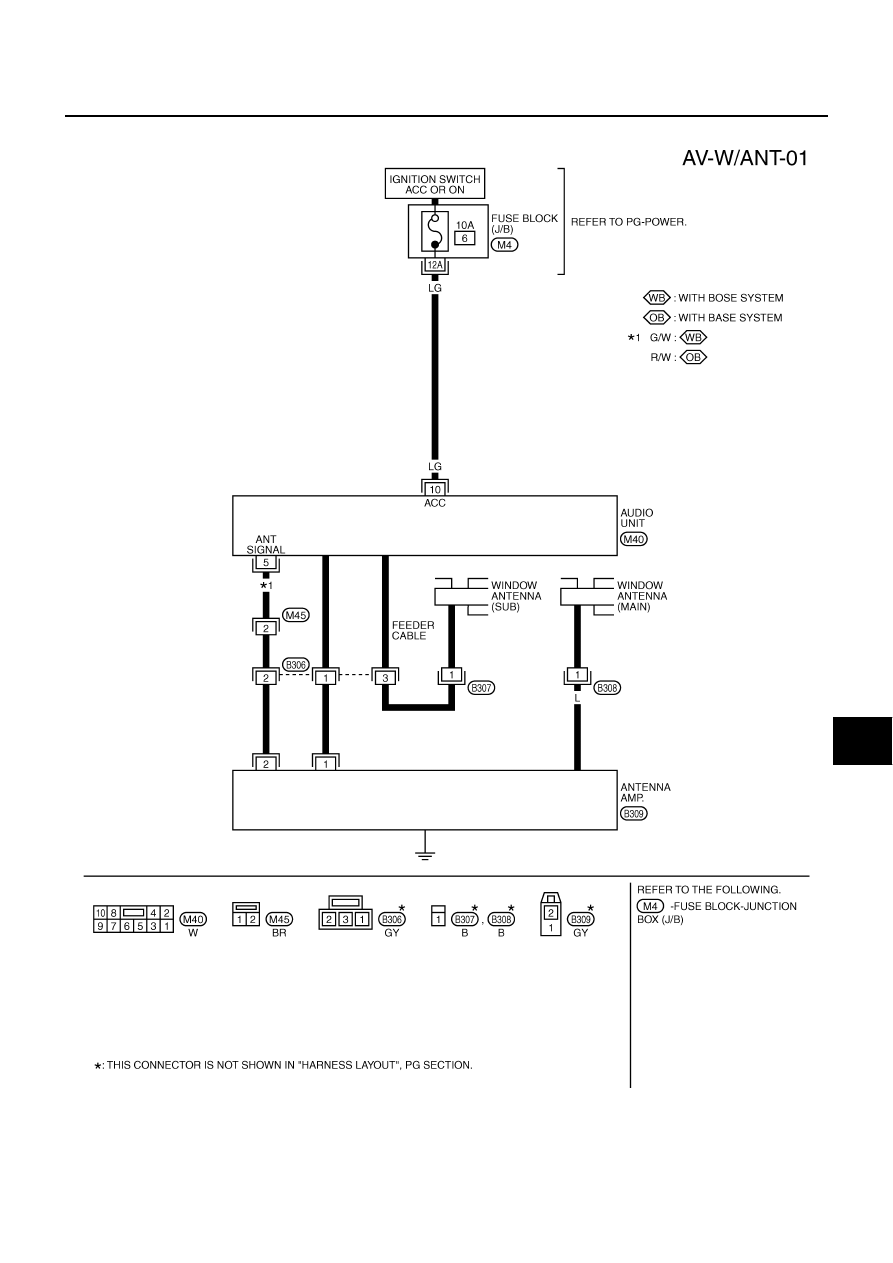

Wiring Diagram —W/ANT— (Radio Antenna)

NKS002FN

TKWM3507E

AV-38

ANTENNA

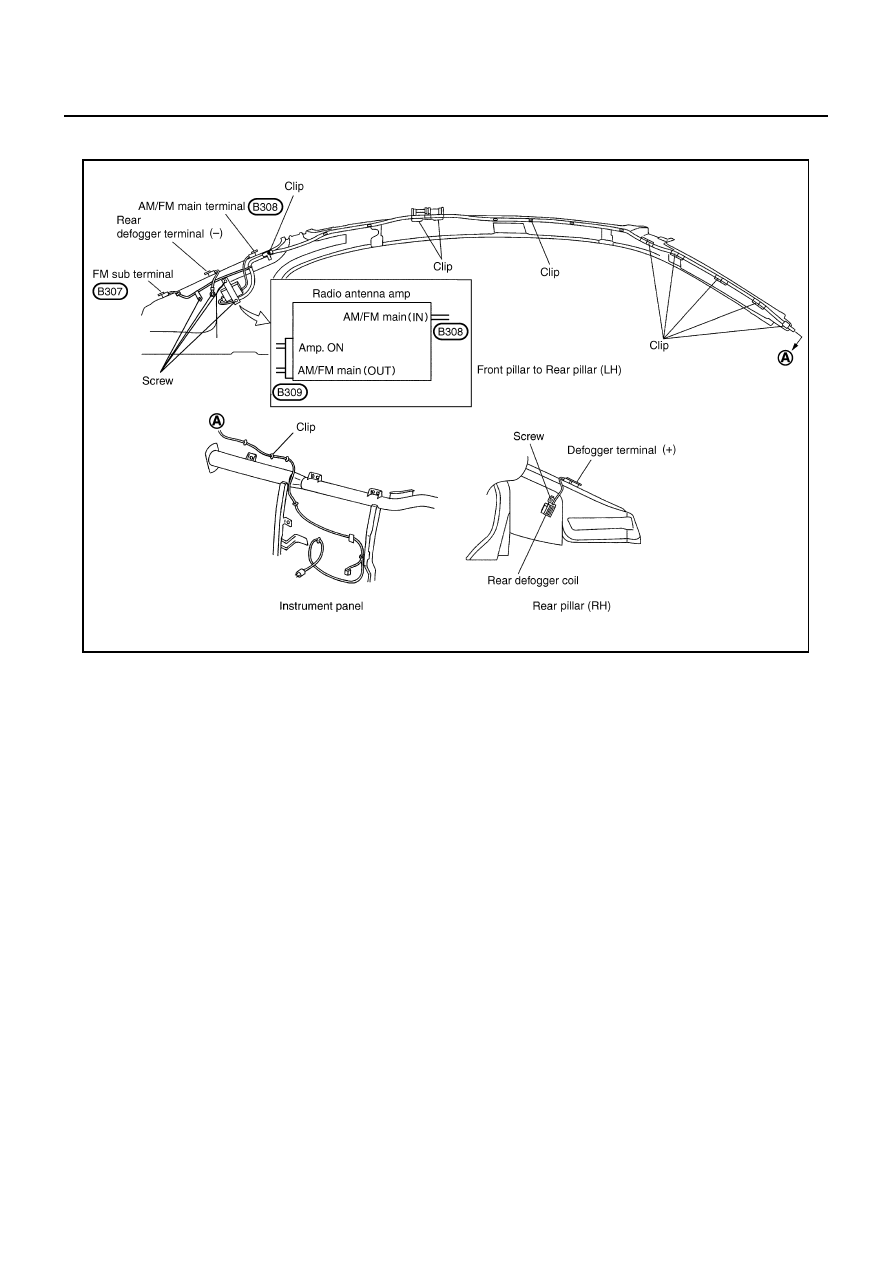

Location of Antenna

NKS002FO

RADIO ANTENNA

PKIB5080E
