SHIFT CONTROL SYSTEM

AT-215

D

E

F

G

H

I

J

K

L

M

A

B

AT

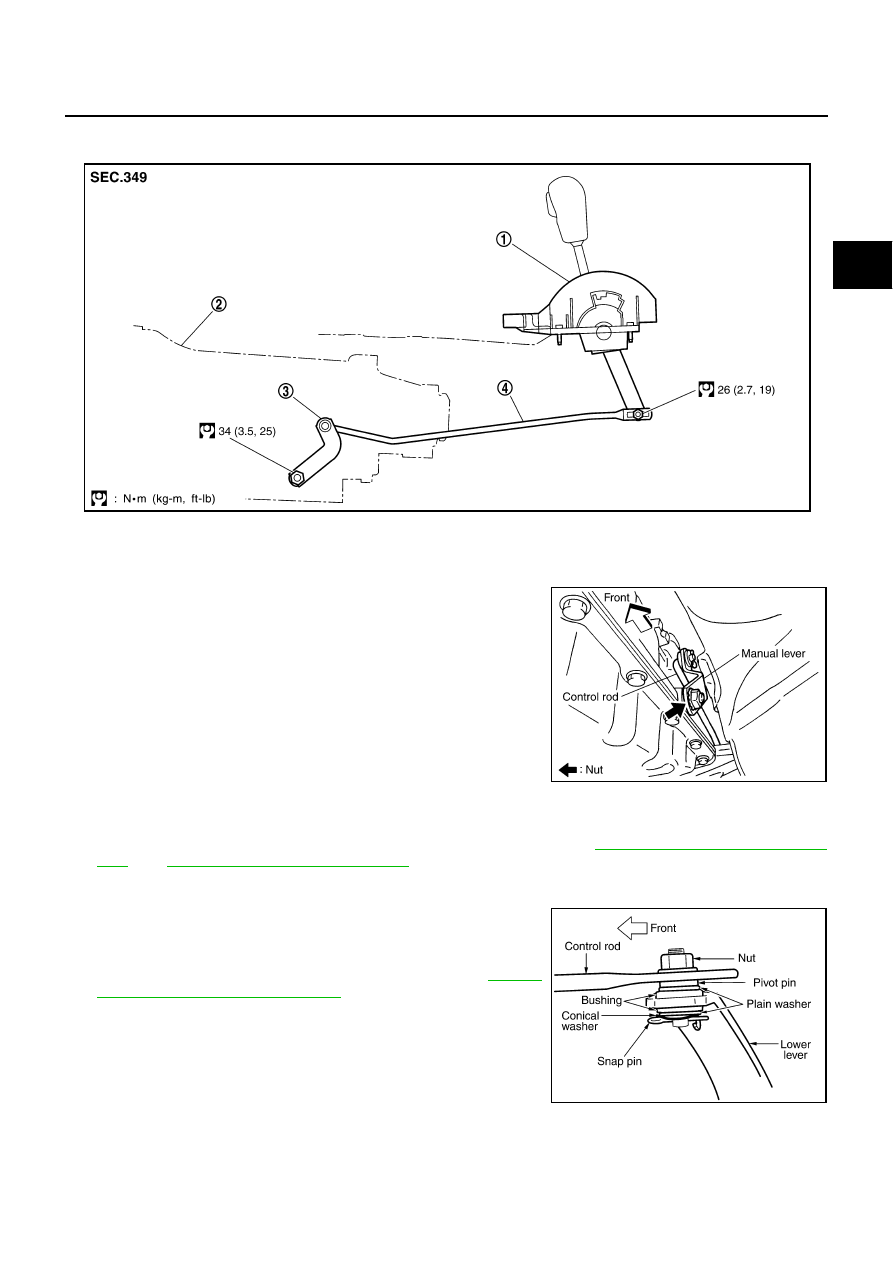

Control Rod Removal and Installation

NCS000IL

CONTROL ROD COMPONENTS

REMOVAL

1.

Disconnect lower lever of control device and control rod.

2.

Remove manual lever from A/T.

3.

Remove control rod from vehicle.

INSTALLATION

Note the following, and install in the reverse order of removal.

●

After installation is completed, adjust and check A/T position. Refer to

AT-215, "Adjustment of A/T Posi-

tion"

  and

AT-216, "Checking of A/T Position"

 .

Adjustment of A/T Position

NCS000IM

1.

Loosen nut of pivot pin.

2.

Place PNP switch and selector lever in “P” position.

3.

While pressing lower lever toward rear of vehicle (in “P” position
direction), tighten nut to specified torque. Refer to

AT-215,

"CONTROL ROD COMPONENTS"

 .

1.

Control device assembly

2.

A/T assembly

3.

Manual lever

4.

Control rod

SCIA6256E

SCIA5736E

SCIA7002E

AT-216

SHIFT CONTROL SYSTEM

Checking of A/T Position

NCS000IN

1.

Place selector lever in “P” position, and turn ignition switch ON (engine stop).

2.

Check that selector lever can be shifted to other than “P” position when brake pedal is depressed. Also
check that selector lever can be shifted from “P” position only when brake pedal is depressed.

3.

Move the selector lever and check for excessive effort, sticking, noise or rattle.

4.

Confirm the selector lever stops at each position with the feel of engagement when it is moved through all
the positions. Check whether or not the actual position the selector lever is in matches the position shown
by the shift position indicator and the A/T body.

5.

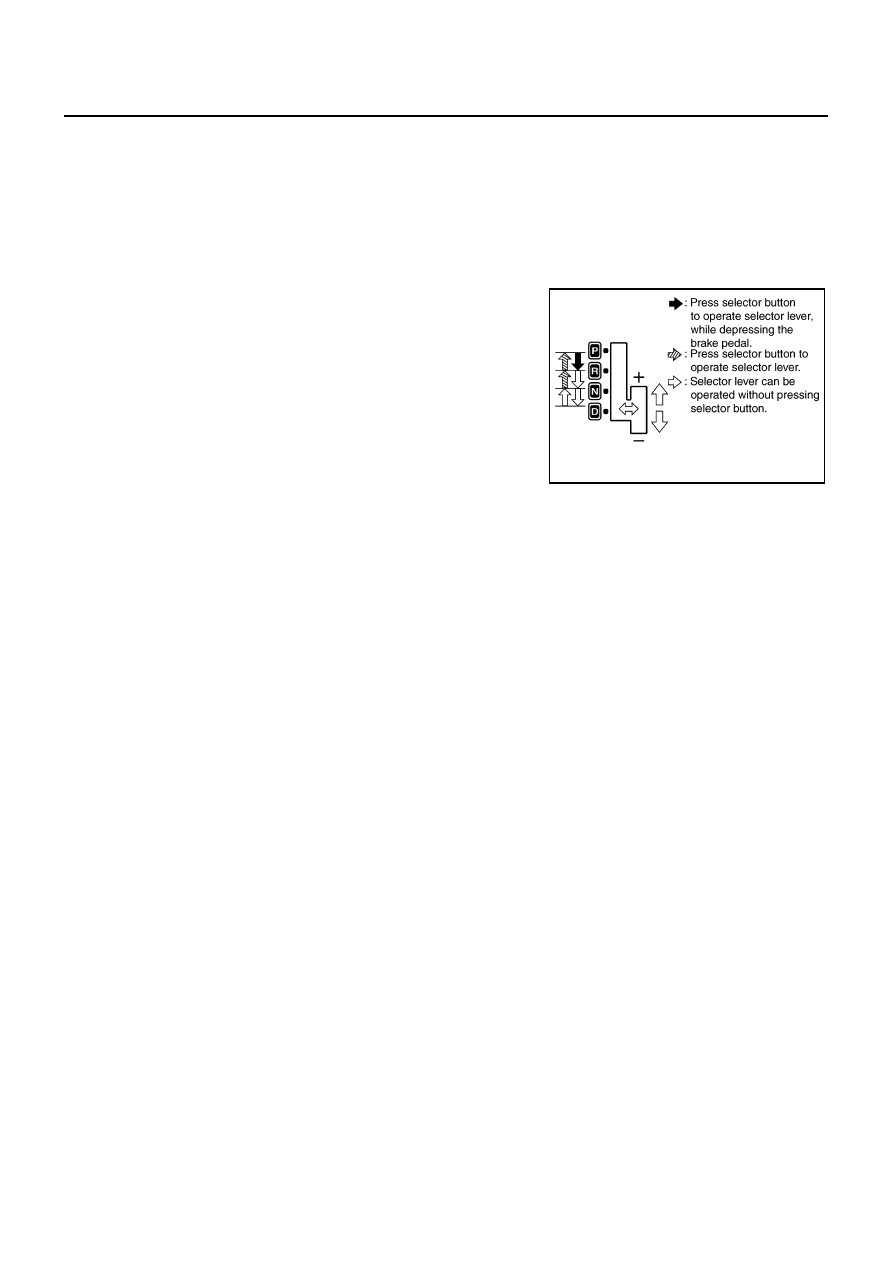

The method of operating the lever to individual positions cor-
rectly should be as shown in the figure.

6.

When select button is pressed in “P”, “R”, or “N” position without
applying forward/backward force to selector lever, check button
operation for sticking.

7.

Confirm the back-up lamps illuminate only when lever is placed
in the “R” position. Confirm the back-up lamps does not illumi-
nate when selector lever is in the “P” or “N” position with the
lever pushed against the “R” position.

8.

Confirm the engine can only be started with the selector lever in
the “P” and “N” positions. And confirm that the engine can be
started when the selector lever is being moved back and front in
the “P” position.

9.

Check that A/T is locked completely in “P” position.

10. When selector lever is set to manual shift gate, check that manual mode is displayed on combination

meter.
Shift selector lever to “+” and “-” sides, and check that set shift position changes. (Only while a vehicle is
operating)

SCIA7464E

A/T SHIFT LOCK SYSTEM

AT-217

D

E

F

G

H

I

J

K

L

M

A

B

AT

A/T SHIFT LOCK SYSTEM

PFP:34950

Description

NCS000IO

●

The mechanical key interlock mechanism also operates as a shift lock:
With the ignition switch turned to ON, the selector lever cannot be shifted from “P” position to any other
position unless the brake pedal is depressed.
With the key removed, the selector lever cannot be shifted from “P” position to any other position.
The key cannot be removed unless the selector lever is placed in “P” position.

●

The shift lock and key interlock mechanisms are controlled by the ON-OFF operation of the shift lock sole-
noid and by the operation of the rotator and slider located inside the key cylinder.

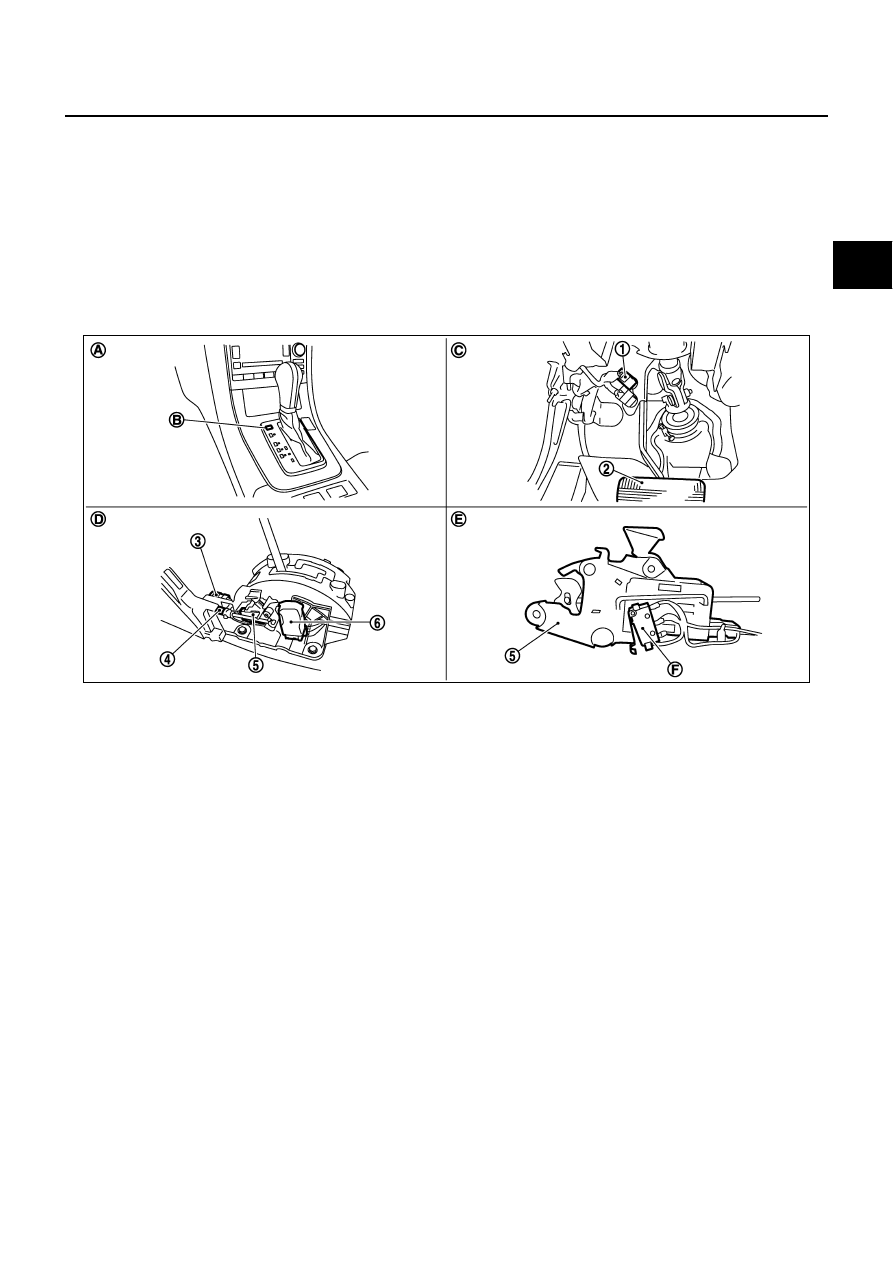

Shift Lock System Electrical Parts Location

NCS000IP

SCIA8126E

1.

Stop lamp switch

2.

Brake pedal

3.

A/T device harness connector

4.

Key inter lock cable

5.

Shift lock solenoid

6.

Shift lock relay

A.

A/T console finisher

B.

Shift lock release button

C.

Blake pedal, upper

D.

Control device assembly

E.

Shift lock solenoid, revers side

F.

Park position switch

AT-218

A/T SHIFT LOCK SYSTEM

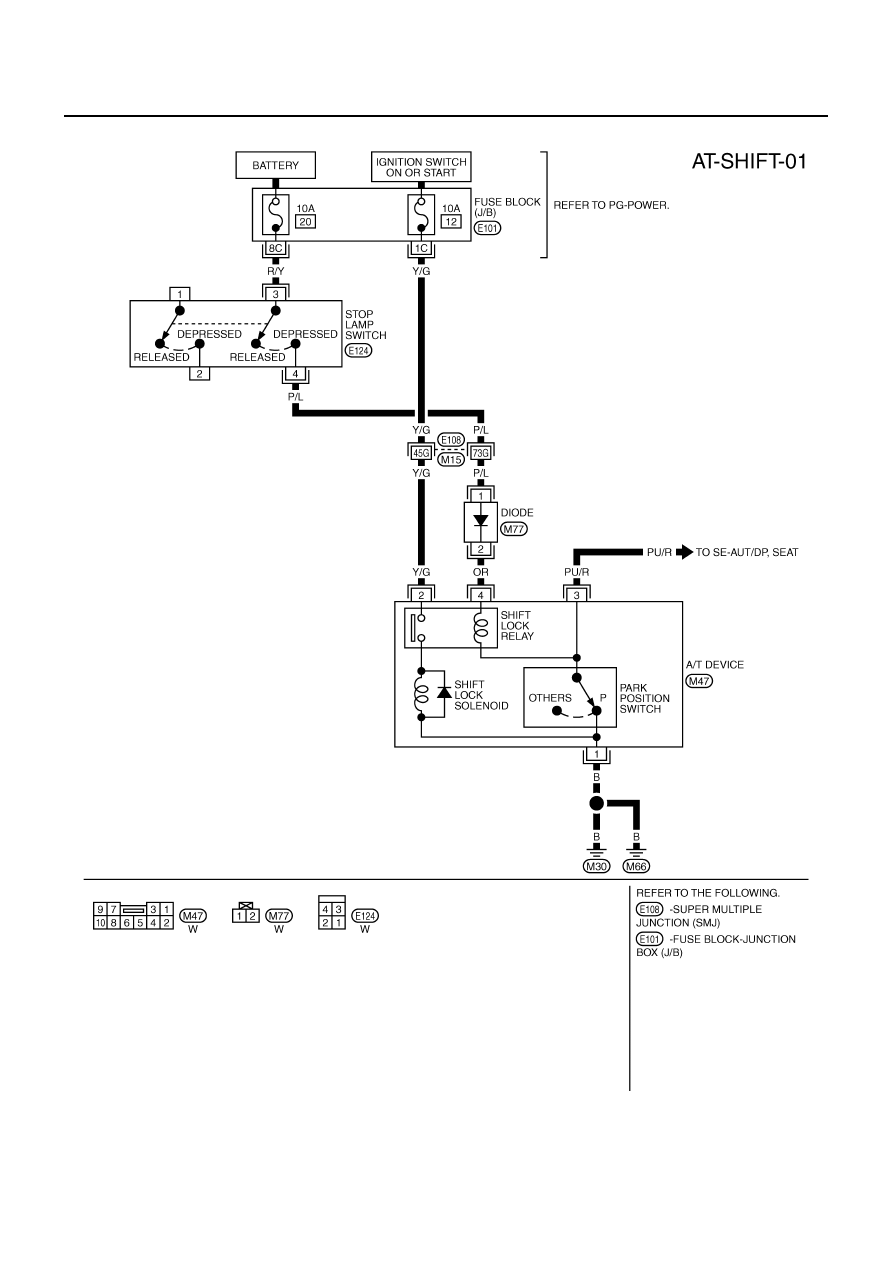

Wiring Diagram — AT — SHIFT

NCS000IQ

TCWM0468E
