Install synchronizer hub with its three grooves facing the front
side (3rd input gear side).

SMT699D

I

Install 3rd & 4th coupling sleeve with its chamfered surface
facing the 4th input gear side.

SMT698DA

4.

Position bearing replacer to the front side of input shaft front
bearing.

I

Align grooves of shifting insert and 3rd gear baulk ring. Then,
press it onto 3rd & 4th synchronizer hub assembly using a drift.

5.

Install 4th gear C-ring onto input shaft.

SMT700D

6.

Measure the end play of 3rd & 4th synchronizer hub, and
check if it is within allowable specification below.

End play:

0 - 0.06 mm (0 - 0.0024 in)

7.

If not within specification, adjust the end play by changing
thickness of 4th input gear C-ring.

4th input gear C-ring:

Refer to SDS, MT-58.

SMT701DA

8.

Install 4th gear needle bearing, 4th gear baulk ring, and 5th
gear front C-ring.

9.

Install 4th input gear.

GI

MA

EM

LC

EC

FE

CL

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Input Shaft and Gears (Cont’d)

MT-29

SMT703D

10. Position 5th input gear as shown in the figure, and install it on

input shaft.

SMT702DA

11. Install 5th input gear.

CAUTION:

Do not reuse 5th input gear.
12. Install 5th gear rear C-ring onto input shaft.

SMT704D

13. Measure the end play of 5th input gear, and check if it is within

the allowable specification below.

End play:

0 - 0.06 mm (0 - 0.0024 in)

14. If not within specification, adjust the end play by changing

thickness of the 5th input gear rear C-ring.

5th input gear rear C-ring:

Refer to SDS, MT-58.

SMT705DA

15. Install C-ring holder onto 5th gear rear C-ring.

CAUTION:

Do not reuse C-ring holder.
16. Install input shaft rear bearing.

CAUTION:

Install input shaft rear bearing with its brown surface facing
the input gear side.

SMT671D

17. Install oil channel onto input shaft.
18. Measure gear end play as a final check. Refer to, MT-26.

REPAIR FOR COMPONENT PARTS

Input Shaft and Gears (Cont’d)

MT-30

SMT760D

Mainshaft and Gears

DISASSEMBLY

NCMT0013

1.

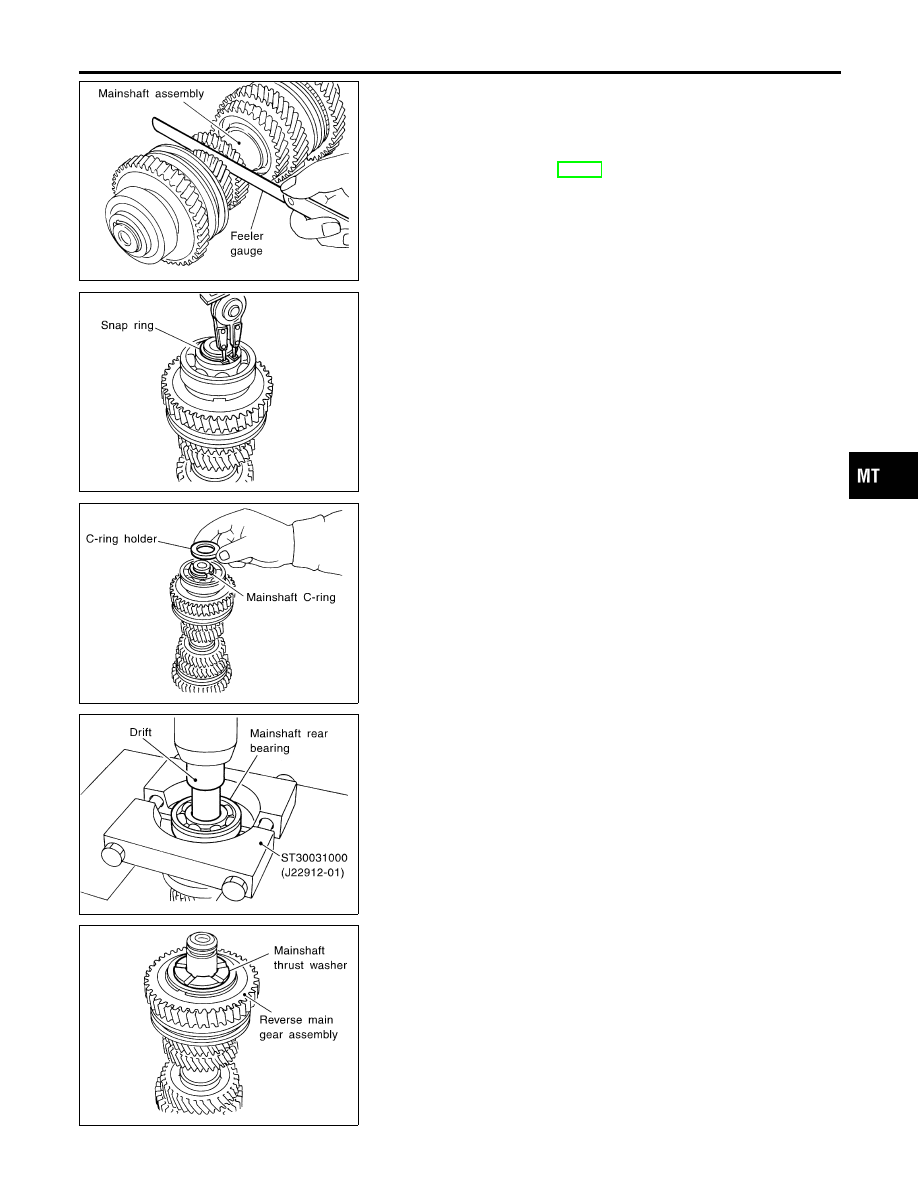

Before disassembly, measure gear end play.

Gear end play:

Refer to SDS, MT-57.

I

If end play is not within the specificed limit, disassemble and
check the parts.

SMT677D

2.

Remove snap ring.

SMT678D

3.

Remove C-ring holder and mainshaft C-ring.

SMT679DA

4.

Press out mainshaft rear bearing from mainshaft.

SMT680D

5.

Remove mainshaft thrust washer.

6.

Remove snap ring from mainshaft. Then, remove reverse main
gear assembly, reverse gear needle bearing, and reverse gear
baulk ring.

GI

MA

EM

LC

EC

FE

CL

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Mainshaft and Gears

MT-31

SMT681DA

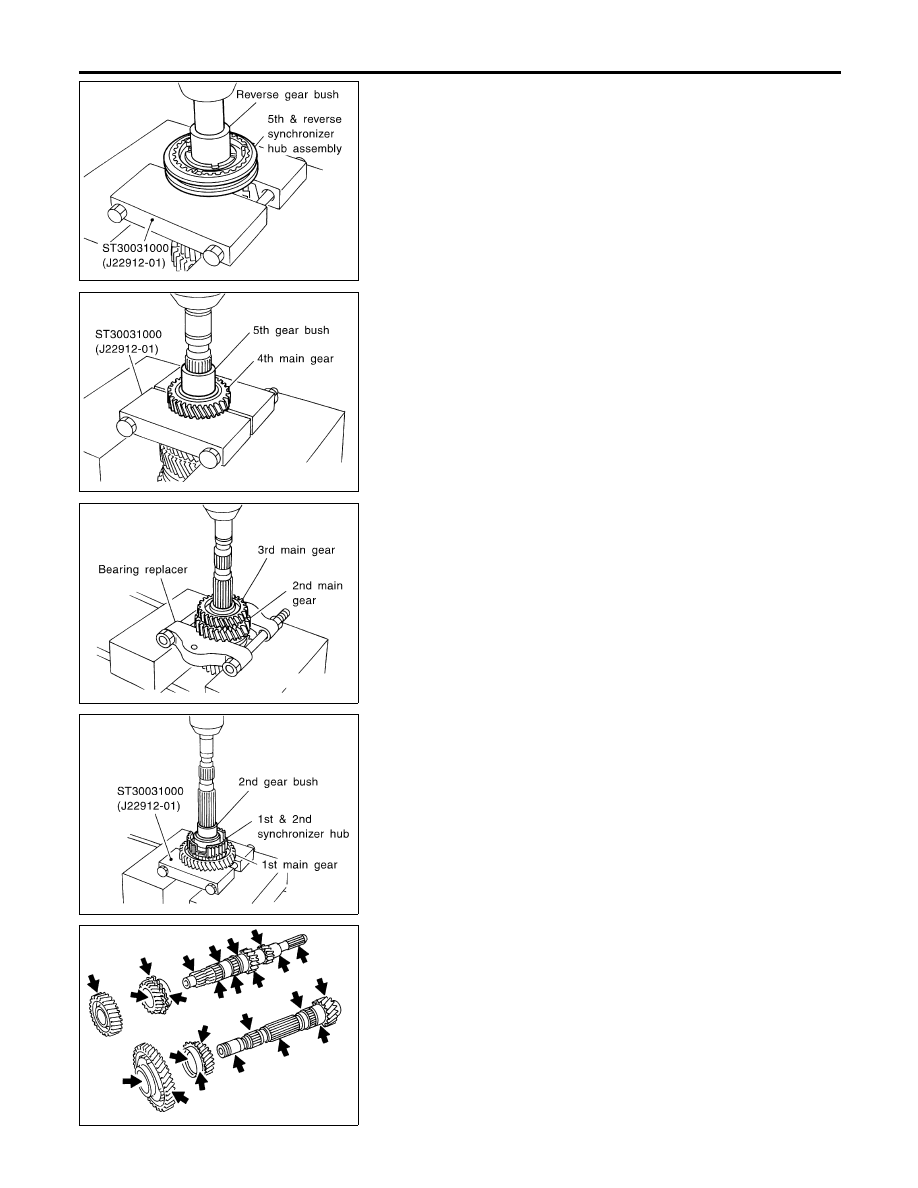

7.

Place bearing replacer between 5th & reverse synchronizer
hub and 5th main gear, and press out both reverse gear bush-
ing and 5th & reverse synchronizer assembly.

8.

Remove 5th main gear, 5th gear baulk ring, and 5th gear
needle bearing.

SMT682DA

9.

Place bearing replacer between 3rd and 4th main gears, and
press out both 5th gear bushing and 4th main gear.

SMT683D

10. Remove mainshaft adjusting shim and spacer.
11. Place bearing replacer between 2nd main gear and 1st & 2nd

synchronizer hub, and press out both 3rd and 2nd main gears.

SMT684DA

12. Remove 2nd double cone assembly, 2nd gear bushing, and

coupling sleeve assembly.

13. Place bearing replacer on 1st gear front side, and press out all

of 2nd gear bushing, 1st & 2nd synchronizer hub, 1st main
gear, and 1st double cone.

14. Remove 1st gear needle bearing.

SMT693D

INSPECTION

NCMT0014

Gear and Shaft

NCMT0014S01

I

Check shaft for cracks, wear or bending.

I

Check gears for excessive wear, chips or cracks.

REPAIR FOR COMPONENT PARTS

Mainshaft and Gears (Cont’d)
