CHECK TRUNK LID KEY CYLINDER SWITCH

1. Disconnect trunk lid key cylinder switch connector.
2. Check continuity between trunk lid key cylinder switch terminals.

MTBL0167

SEL942V

OK or NG

OK

©

Check the following.

I

Trunk lid key cylinder switch ground circuit

I

Harness for open or short between control unit and trunk lid key cylinder switch

NG

©

Replace trunk lid key cylinder switch.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

VEHICLE SECURITY (THEFT WARNING) SYSTEM

Trouble Diagnoses (Cont’d)

EL-237

VEHICLE SECURITY HORN ALARM CHECK

=NCEL0123S09

1

CHECK VEHICLE SECURITY HORN ALARM OPERATION

1. Disconnect control unit connector.
2. Apply ground to control unit terminal 19.

SEL734W

Refer to wiring diagram in EL-222.

Yes

©

Horn alarm is OK.

No

©

GO TO 2.

2

CHECK HORN RELAY

Check horn relay.

OK or NG

OK

©

GO TO 3.

NG

©

Replace.

3

CHECK POWER SUPPLY FOR HORN RELAY

1. Disconnect horn relay connector.
2. Check voltage between terminal 1 and ground.

SEL673W

OK or NG

OK

©

GO TO 4.

NG

©

Check the following.

I

10A fuse (No. 36, located in the fuse and fusible link box)

I

Harness for open or short between vehicle security horn relay and fuse

VEHICLE SECURITY (THEFT WARNING) SYSTEM

Trouble Diagnoses (Cont’d)

EL-238

4

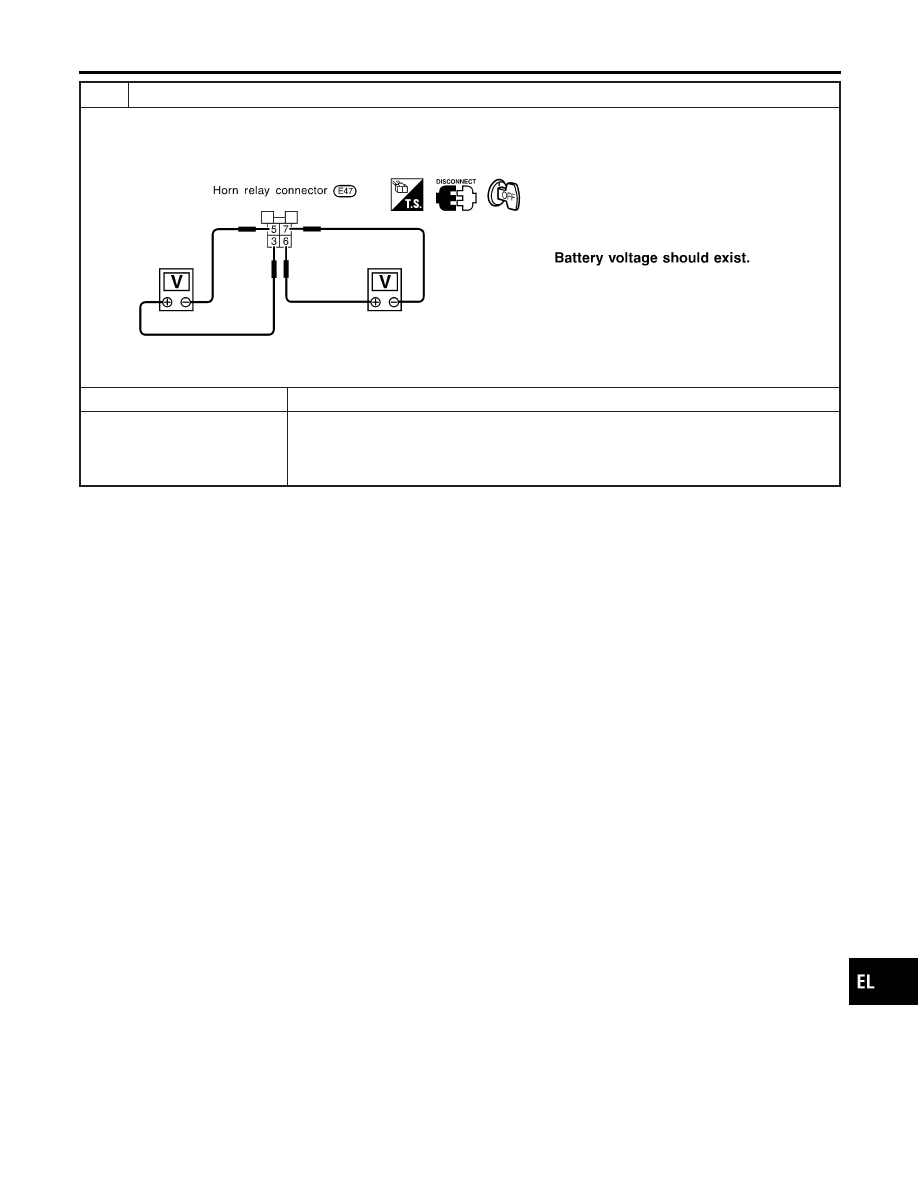

CHECK HORN RELAY CIRCUIT

1. Disconnect horn relay connector.
2. Check voltage between terminals 3 and 5.
3. Check voltage between terminals 6 and 7.

SEL674W

OK or NG

OK

©

Check harness for open or short between vehicle security horn relay and control unit.

NG

©

Check the following.

I

10A fuse (No. 41, located in the fuse and fusible link box)

I

Harness for open or short between fuse and horn relay

I

Harness for open or short between horn relay and horns

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

VEHICLE SECURITY (THEFT WARNING) SYSTEM

Trouble Diagnoses (Cont’d)

EL-239

VEHICLE SECURITY HEADLAMP ALARM CHECK

=NCEL0123S10

1

CHECK VEHICLE SECURITY HEADLAMP ALARM OPERATION

1. Disconnect control unit connector.
2. Apply ground to control unit terminal 4.

SEL943V

Refer to wiring diagram in EL-222.

Does headlamp alarm activate?

Yes

©

Headlamp alarm is OK.

No

©

GO TO 2.

2

CHECK HEADLAMP OPERATION

Does headlamp come on when turning lighting switch “ON”?

Yes

©

GO TO 3.

No

©

Check headlamp system. Refer to “HEADLAMP”.

3

CHECK VEHICLE SECURITY LAMP RELAY

Check vehicle security lamp relay.

OK or NG

OK

©

GO TO 4.

NG

©

Replace.

4

CHECK POWER SUPPLY FOR VEHICLE SECURITY LAMP RELAY

1. Disconnect vehicle security lamp relay connector.
2. Check voltage between vehicle security lamp relay connector E48 terminal 1 (G/R) and ground.

SEL956X

Refer to wiring diagram in EL-222.

Battery voltage should exist.

OK or NG

OK

©

GO TO 5.

NG

©

Check the following.

I

10A fuse (No. 36, located in the fuse and fusible link box)

I

Harness for open or short between vehicle security lamp relay and fuse

VEHICLE SECURITY (THEFT WARNING) SYSTEM

Trouble Diagnoses (Cont’d)
