Знакомство с вашим автомобилем

10

2

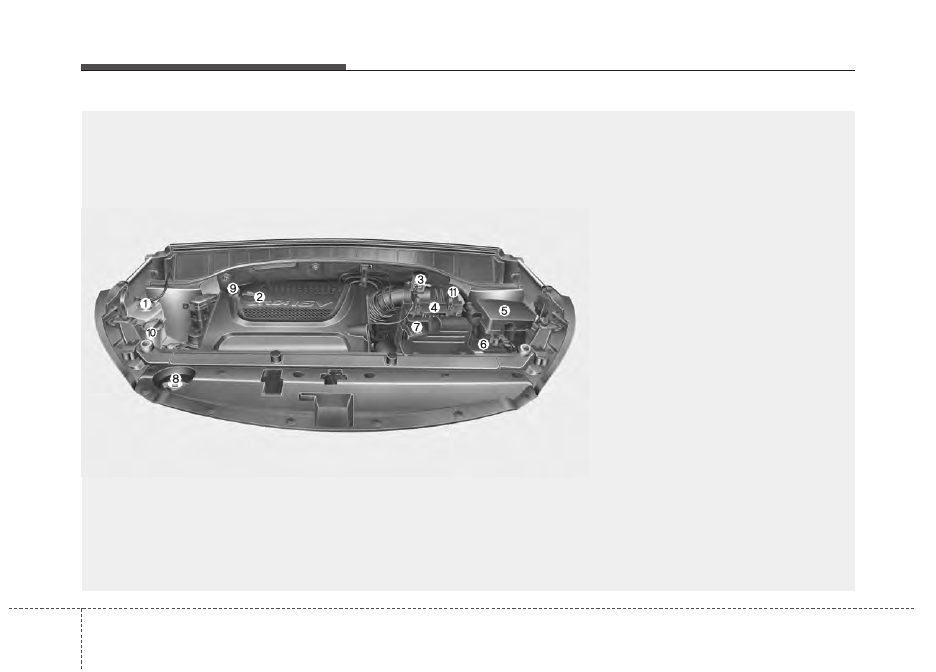

ODM012005

1. Бачок для охлаждающей жидкости

двигателя .........................................7-48

2. Крышка маслозаливной горловины

двигателя .........................................7-45

3. Бачок для тормозной

жидкости/сцепления .......................7-51

4. Воздушный фильтр .........................7-58

5. Блок предохранителей ...................7-85

6. Отрицательная клемма

аккумуляторной батареи ................7-65

7. Положительная клемма

аккумуляторной батареи ................7-65

8. Крышка радиатора..........................7-49

9. Масляный щуп ................................7-44

10. Бачок для жидкости омывателя

ветрового стекла ...........................7-53

11. Топливный фильтр ........................7-57

■

■

Дизельный двигатель (2,0/2,2 L)

❈ Реальная форма может отличаться от показанной на рисунке.

Системы безопасности автомобиля

Сиденье. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2

• Регулировка переднего сиденья - механическая  . 3-5
• Регулировка переднего сиденья -

электроприводом . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6

• Система памяти положений сиденья водителя. . . 3-9
• Подголовник (Переднее сиденье) . . . . . . . . . . . . . . 3-11
• Обогреватель сиденья . . . . . . . . . . . . . . . . . . . . . . . 3-13
• Охлаждение сиденья

(сиденье с воздушной вентиляцией) . . . . . . . . . . 3-15

• Карман спинки сиденья  . . . . . . . . . . . . . . . . . . . . . 3-16
• Регулировка заднего сиденья . . . . . . . . . . . . . . . . . 3-16
• Подголовник (Заднее сиденье) . . . . . . . . . . . . . . . . 3-25
• Подлокотник (Bтopoй pяд cидeний) . . . . . . . . . . . 3-27
• Обогреватель сиденья (сидения 2-го ряда) . . . . . 3-27

Ремни безопасности . . . . . . . . . . . . . . . . . . . . . . . 3-29

• Предупреждение о незастегнутых ремнях

безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-31

• Комбинированный поясно-плечевой ремень

безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-32

• Ремни безопасности с преднатяжителем . . . . . . . 3-35
• Меры предосторожности при использовании

ремней безопасности. . . . . . . . . . . . . . . . . . . . . . . . 3-39

• Уход за ремнями безопасности . . . . . . . . . . . . . . . . 3-42
• Детское сиденье . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-44

• Фиксация детского кресла при помощи

привязного крепления . . . . . . . . . . . . . . . . . . . . . . 3-50

• Фиксация детского кресла системой ISOFIX и

системой привязного крепления . . . . . . . . . . . . . 3-51

Подушка безопасности -

система пассивной безопасности. . . . . . . . . . . 3-57

• При активной фронтальной подушке безопасности

запрещается устанавливать детское удерживающее
устройство на сиденье переднего пассажира. . . 3-60

• Контрольная лампа и индикатор подушки

безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-61

• Компоненты и функции системы SRS . . . . . . . . . 3-62
• Фронтальная подушка безопасности водителя и

переднего пассажира . . . . . . . . . . . . . . . . . . . . . . . 3-66

• Боковая подушка безопасности . . . . . . . . . . . . . . . 3-72
• Шторка безопасности . . . . . . . . . . . . . . . . . . . . . . . . 3-74
• Уход за системой SRS . . . . . . . . . . . . . . . . . . . . . . . . 3-82
• Дополнительные меры предосторожности . . . . . 3-83
• Установка дополнительного оборудования или

модификация автомобиля с подушками
безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-84

• Предупреждающая этикетка подушек

безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-84

Активная система подъема капота . . . . . . . . . 3-85

3

Системы безопасности автомобиля

2

3

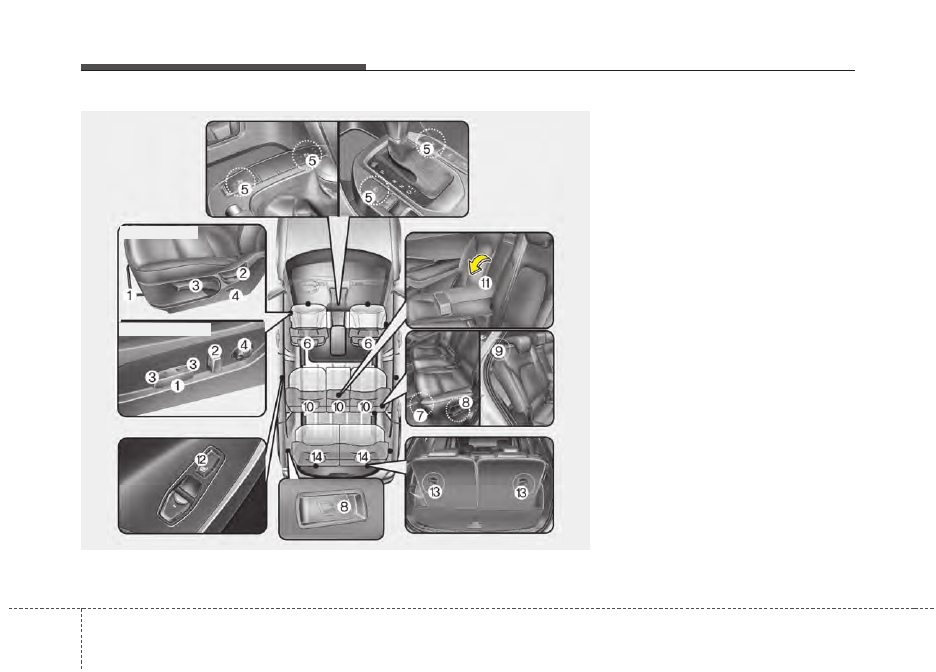

Переднее сиденье

(1) Вперед и назад
(2) Наклон спинки сиденья
(3) Высота положения подушки

сиденья (сиденье водителя)

(4) Поясничная опора (сиденье

водителя)*

(5) Обогрев сидений*/Охлаждение

сиденья (сиденье с воздушной
вентиляцией)*

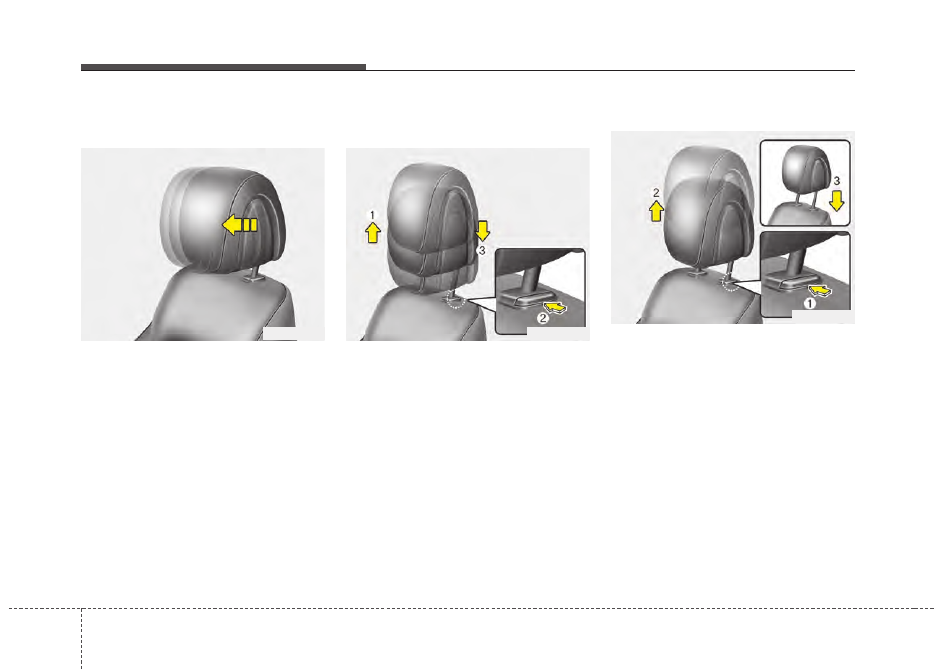

(6) Подголовник

Второй ряд сидений

(7) Вперед и назад
(8) Угол спинки сиденья и

складывание

(9) Рычаг посадочного сиденья*
(10) Подголовник
(11) Подлокотник
(12) Подогрев сидений*

Третий ряд сидений*

(13) Наклон спинки сиденья
(14) Подголовник

* : при наличии

СИДЕНЬЕ

ODM032001

Механическая

Электроприводом

3 3

Системы безопасности автомобиля

ОСТОРОЖНО

- Возвращение спинки

сиденья в вертикальное
положение

При возвращении спинки
сиденья в вертикальное
положение удерживайте ее и
перемещайте медленно.
Убедитесь в отсутствии других
людей рядом с сиденьем. Если
не удерживать спинку сиденья
при ее возврате в исходное
положение и не контролировать
этот процесс, она может  резко
переместиться вперед и
причинить случайную травму
человеку, ударив его.

ОСТОРОЖНО

- Посторонние предметы

Посторонние предметы,
оказавшиеся в зоне ног
водителя, могут стать помехой
при нажатии педалей, что может
привести к дорожно-
транспортному происшествию.
Не располагайте никаких вещей
под передними сиденьями.

ОСТОРОЖНО

- Водитель отвечает за

пассажира, находящегося
на переднем сиденье

Если во время движения
пассажир находится на переднем
сиденье, спинка которого
отклонена назад, это может
привести к получению
серьезных травм или к гибели
людей в случае дорожно-
транспортного происшествия.
Если во время такого
происшествия спинка переднего
сиденья будет отклонена назад,
бедра находящегося на нем
пассажира могут проскользнуть
под поясной частью ремня
безопасности, и большая
нагрузка будет приложена к
незащищенной области живота.
Это может привести к получению
серьезных травм или к гибели
человека. Водитель должен
рекомендовать пассажиру,
находящемуся на переднем
сиденье, установить его спинку в
вертикальном положении во
время движения автомобиля.

ОСТОРОЖНО

Не используйте подушки
сидения, уменьшающие трение
между сидением и пассажиром.
Бедра пассажира могут
выскользнуть из-под ремня во
время аварии или внезапной
остановки.  Ремень безопасности
может не сработать должным
образом и это может  привести к
серьезным или фатальным
повреждениям внутренних
органов.

Системы безопасности автомобиля

4

3

(Продолжение)
• Во время движения спинки

сидений водителя и пассажиров
всегда должны стоять
вертикально, а поясная часть
ремня безопасности должна
находиться у них на бедрах как
можно ниже и удобнее. Это
наилучшее положение с точки
зрения обеспечения защиты
человека в случае дорожно-
транспортного происшествия.

• Для исключения получения

ненужных и, возможно,
серьезных травм от подушек
безопасности, всегда
располагайтесь на сиденье как
можно дальше от рулевого
колеса, сохраняя при этом
контроль над автомобилем.
Рекомендуется сидеть так, чтобы
грудь водителя находилась на
расстоянии не менее 250 мм от
рулевого колеса.

ОСТОРОЖНО

После выполнения регулировки
сидения следует убедиться, что
оно надежно закреплено. Для
этого необходимо попытаться
сдвинуть сидение вперед и назад,
не используя рычаг снятия
блокировки. Резкое или
неожиданное перемещение
сидения водителя может привести
к потере управления автомобилем
и стать причиной аварии.

ОСТОРОЖНО

- Сиденье водителя

• Никогда не пытайтесь

отрегулировать положение
сиденья во время движения
автомобиля. Это может
привести к потере управления
и к дорожно-транспортному
происшествию, результатом
которого  может  быть гибель
людей, нанесение тяжелых
телесных повреждений или
причинение ущерба имуществу.

• Не допускайте изменения кем-

либо нормального положения
спинки сиденья. Расположение
предметов с опорой на спинку
сиденья или создание иных
помех нормальной фиксации
спинки сиденья может
привести к серьезной травме
или к гибели человека при
внезапной остановке или
столкновении.

(Продолжение)

ОСТОРОЖНО

• Будьте крайне внимательны,

следите за тем, чтобы ваши
руки или другие предметы не
попали в механизм сиденья во
время его перемещения.

• Не оставляйте зажигалку на полу

или на сиденье. При изменении
положения сиденья газ может
выйти из зажигалки и это может
привести к возгоранию.

3 5

Системы безопасности автомобиля

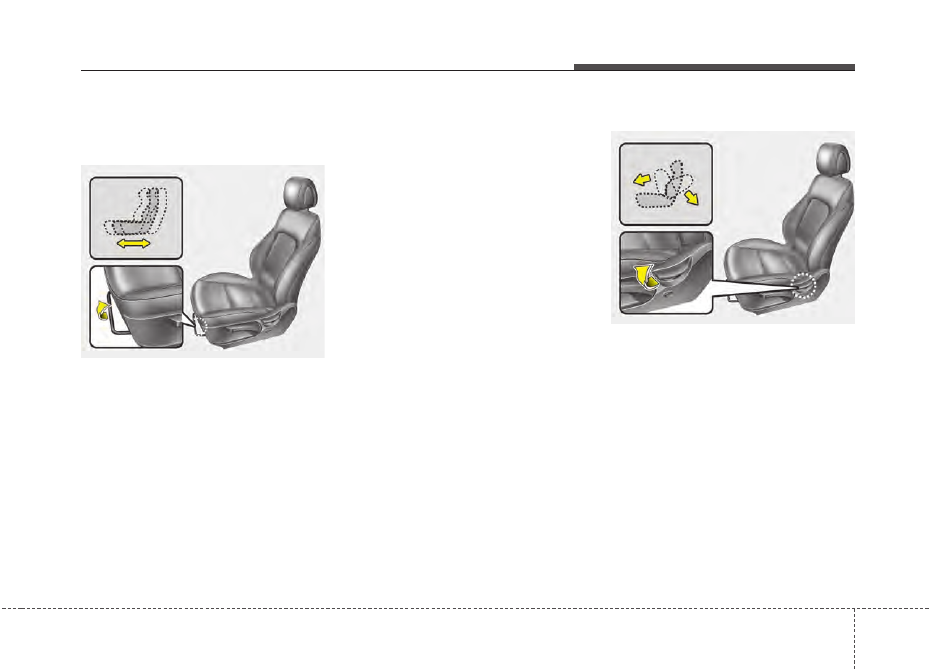

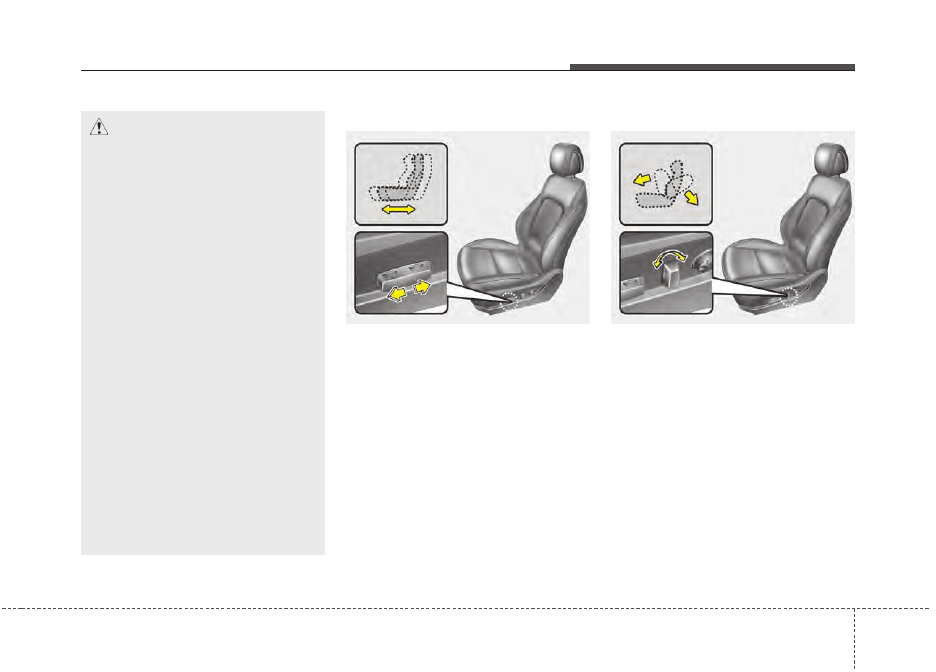

Регулировка переднего сиденья
- механическая (при наличии)

В продольном направлении

Для перемещения сиденья в
продольном направлении:
1.

Потяните вверх рычаг салазок
сиденья, находящийся под
передним краем подушки сиденья, и
удерживайте его в таком
положении.

2. Сдвиньте сиденье в продольном

направлении так, как это
необходимо.

3. Отпустите рычаг и убедитесь в том,

что сиденье зафиксировано на
своем месте.

Регулировку положения сиденья
производите до начала движения.
Убедитесь в том, что сиденье надежно
зафиксировано, попытавшись
переместить вперед-назад без
использования рычага. Если сиденье
движется, значит, оно не зафиксировано
должным образом.

Наклон спинки сиденья

Для отклонения назад спинки сиденья:
1.

Слегка наклонитесь вперед и
поднимите рычаг регулировки
наклона спинки сиденья,
расположенный с внешней стороны
сиденья в задней его части.

2. Осторожно наклонитесь назад и

установите спинку сиденья в
требуемое положение.

3. Отпустите рычаг и убедитесь в том,

что спинка сиденья зафиксирована
на своем месте. (Рычаг ДОЛЖЕН
вернуться в исходное положение
для того, чтобы зафиксировать
спинку сиденья.)

ODM032002

ODM032003

Системы безопасности автомобиля

6

3

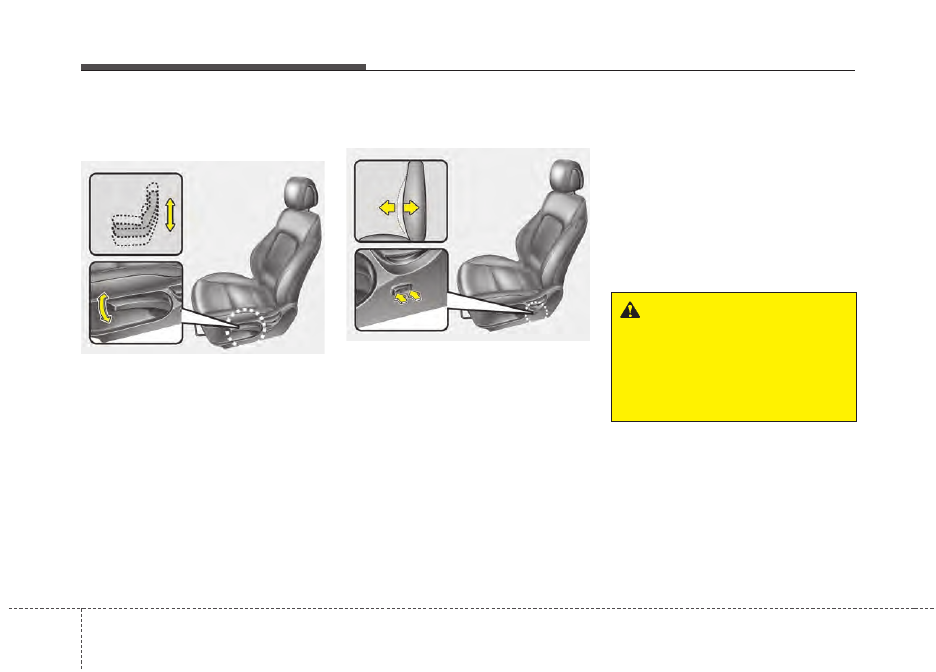

Высота положения подушки
сиденья (сиденье водителя,
при наличии)

Для регулировки высоты положения
подушки сиденья толкайте вверх или
вниз рычаг, расположенный с внешней
стороны подушки.
• Для того, чтобы опустить подушку

сиденья, толкните рычаг несколько
раз вниз.

• Для того, чтобы поднять подушку

сиденья, толкните рычаг несколько
раз вверх.

Поясничная опора (для сиденья
водителя, при наличии)

Поясничную опору можно
отрегулировать, нажав на
соответствующий переключатель,
расположенный сбоку сиденья.
1.

Нажмите на переднюю часть
переключателя, чтобы поднять
опору или на заднюю часть
переключателя, чтобы опустить.

2.

После достижения требуемого
положения отпустите переключатель.

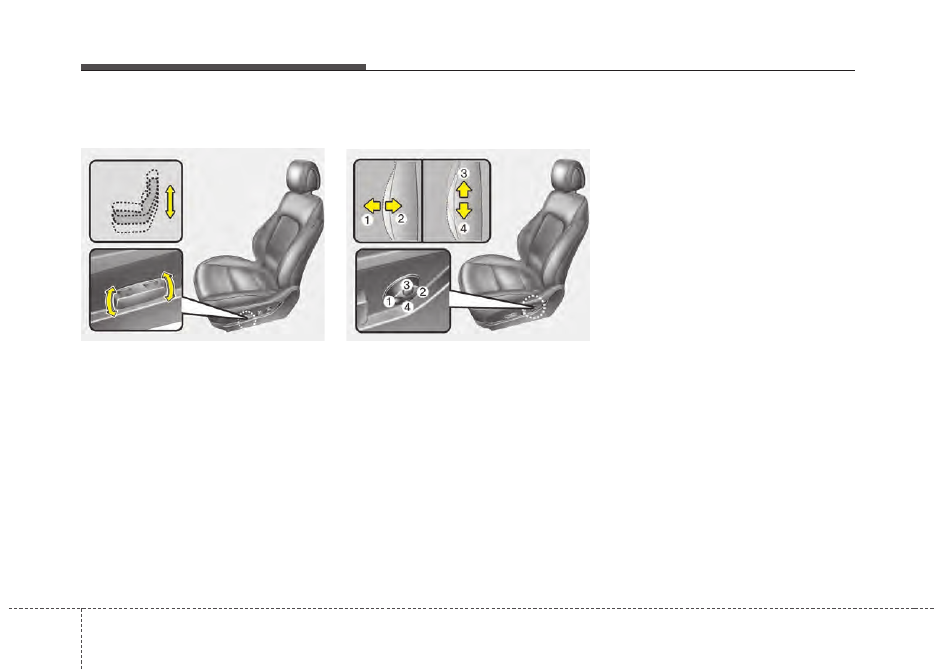

Регулировка переднего сиденья -
электроприводом (при наличии)

Регулировка переднего сиденья
производится при помощи ручки
управления, расположенной с
внешней стороны подушки сиденья.
Перед началом движения
отрегулируйте положение сиденья так,
чтобы можно было удобно управлять
рулем, педалями и переключателями
на передней панели.

ОСТОРОЖНО

Электропривод регулировки
сидений работает при
выключенном зажигании.
По этой причине никогда не
оставляйте детей без присмотра
в автомобиле.

ODM032004

ODM032005

3 7

Системы безопасности автомобиля

В продольном направлении

1.

Переместите ручку управления
вперед или назад для перемещения
сиденья до необходимого места.

2. Как только это будет достигнуто,

отпустите ручку.

Наклон спинки сиденья

1.

Переместите ручку управления
вперед или назад для наклона
спинки сиденья на необходимый
угол.

2. Как только это будет достигнуто,

отпустите ручку.

ВНИМАНИЕ

• Привод сидений осущест

-

вляется электродвигателем.
Прекратите работать
органами управления сразу
после завершения регулировки.
Излишние действия могут
привести к повреждению
электрооборудования.

• Во время работы

электропривод регулировки
сидений потребляет большое
количество электроэнергии.
Для исключения неоправданного
разряда аккумуляторной
батареи не производите
регулировку сидений,
оснащенных электроприводом,
дольше, чем это необходимо,
при неработающем двигателе.

• Не допускается одновременное

использование двух ручек
управления электроприводом
регулировки сиденья. Это
может привести к отказу
электродвигателя привода
или другого электрообо

-

рудования.

ODM032006

ODM032007

Системы безопасности автомобиля

8

3

Высота положения подушки
сиденья (для сиденья водителя)

1. Переместите верхнюю часть ручки

управления вверх или вниз для
того, чтобы поднять или опустить
переднюю часть подушки сиденья.

2. Переместите заднюю часть ручки

управления вверх или вниз для
того, чтобы поднять или опустить
заднюю часть подушки сиденья. Как
только это будет достигнуто,
отпустите ручку.

Поясничная опора
(для сиденья водителя)

Поясничную опору можно
отрегулировать, нажав на
соответствующий переключатель,
расположенный сбоку сиденья.
1. Нажмите на переднюю часть (1)

переключателя, чтобы поднять
опору, или на его заднюю часть (2),
чтобы опустить опору.

2.

После достижения требуемого
положения отпустите переключатель.

3. Нажмите на верхнюю часть (3)

переключателя, чтобы поднять
положение опоры, или на его
заднюю часть (4), чтобы опустить
положение опоры.

4.

После достижения требуемого
положения отпустите
переключатель.

ODM032008

ODM032009

3 9

Системы безопасности автомобиля

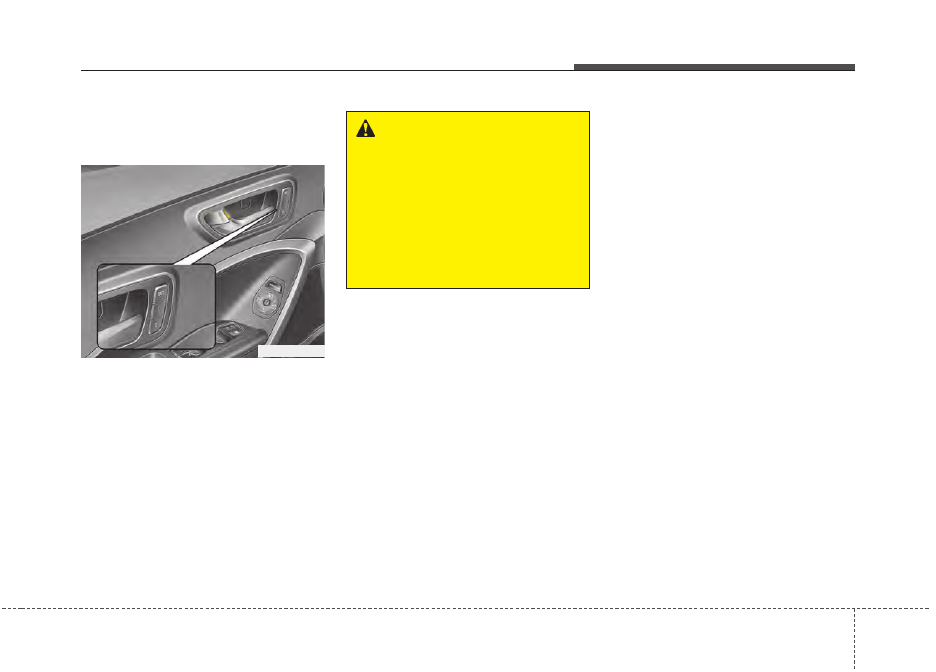

Система памяти положений
сиденья водителя (при наличии,
для автоматического сиденья)

Система памяти положений водителя
позволяет сохранять и
восстанавливать положения сиденья
водителя и наружного зеркала заднего
вида одним нажатием кнопки.
Сохраняя выбранное положение в
памяти системы, разные водители
могут восстановить его в соответствии
со своими предпочтениями. При
отсоединении АКБ память положений
стирается, после чего требуется ее
восстановление.

Сохранение положений в памяти с
использованием кнопок на двери

Сохранение положений сиденья
водителя
1. Переведите рычаг переключения

передач в положение "P" (Парковка)
(для АКП) или нейтральное
положение "N" (для МКП) при
включенном состоянии кнопки
пуска-останова двигателя или
выключателя зажигания.

2. Откорректируйте

положение

сиденья водителя и наружного
зеркала заднего вида в соответствии
со своими предпочтениями.

3. Нажмите кнопку SET (Установить)

на панели управления. Раздастся
один звуковой сигнал.

4. Не позднее чем через 5 с после

нажатия кнопки SET нажмите одну
из кнопок памяти (1 или 2).
Раздастся два звуковых сигнала,
подтверждая успешную запись в
память.

ОСТОРОЖНО

Запрещается использовать
систему памяти положений
сиденья водителя во время
движения.
Это может привести к потере
управления и созданию аварийной
ситуации со смертельным
исходом, серьезными травмами и
повреждением имущества.

ODM042335

Системы безопасности автомобиля

10

3

Восстановление положений из памяти
1. Переведите рычаг переключения

передач в положение «P»
(Парковка) (для АКП) или
нейтральное положение «N» (для
МКП) при включенном состоянии
кнопки пуска-останова двигателя
или выключателя зажигания.

2. Для восстановления записанного в

памяти положения нажмите
желаемую кнопку памяти (1 или 2).
Система подаст один звуковой
сигнал, затем сиденье водителя
будет автоматически установлено в
сохраненное положение.

Если нажать на управляющий
переключатель сиденья водителя,
когда системой производится
восстановление сохраненного
положения, то перемещение сиденья
будет остановлено, а затем начнется
перемещение в направлении,
выбранном управляющим
переключателем.

Функция простого доступа
(при наличии)

Система автоматически перемещает
сиденье водителя следующим образом:
• Без системы электронного ключа

-

После извлечения ключа
зажигания и открытия двери
водителя сиденье водителя
переместится назад.

-

После вставления ключа
зажигания сиденье водителя
переместится вперед.

• С системой электронного ключа

- После переключения кнопки пуска-

останова в положение OFF и
открытия двери водителя сиденье
водителя переместится назад.

- После перемещения кнопки пуска-

останова в положение ACC или
START

сиденье водителя

переместится вперед.

Эту функцию можно активировать или
отключить. См. “Пользовательские
настройки” в разделе 4.

ОСТОРОЖНО

Если при восстановлении из
памяти положения сиденья
водителя вы сидите в нем,
следует быть осторожным.
Будьте готовы нажать
переключатель управления
сиденьем, если оно
переместится слишком далеко в
любом направлении.

3 11

Системы безопасности автомобиля

Подголовник (Переднее сиденье)

Водительское и переднее пассажирское
сидения оборудованы подголовником
для обеспечения безопасности и
комфорта водителя и пассажира.
Подголовники не только служат для
удобства водителя или пассажиров, но
и помогают обеспечить защиту головы
и шеи в случае столкновения.

ОСТОРОЖНО

• Для достижения максимальной

эффективности в случае
д о р о ж н о - т р а н с п о р т н о г о
происшествия высота
расположения подголовника
должна быть такова, чтобы его
середина находилась на
уровне глаз сидящего
человека. Кроме того,
отрегулируйте положение
подголовника так, чтобы
расстояние между ним  и
головой составляло размер
кулака человека. По этой
причине не рекомендуется
использование таких
накладных подушек, которые
увеличивают расстояние
между телом сидящего
человека и спинкой сиденья.

(Продолжение)

(Продолжение)
• Не допускается эксплуатация

автомобиля со снятыми
подголовниками, поскольку это
может  привести к получению
серьезных травм людьми,
находящимися на сиденьях, в
случае дорожно-транспортного
происшествия. Подголовники
могут предотвратить
получение травмы шеи при
правильной их установке.

• Не регулируйте положение

подголовников по высоте во
время движения автомобиля.

OHM038048N

Системы безопасности автомобиля

12

3

Регулировка в продольном
направлении (при наличии)

Угол наклона подголовника вперед
может быть установлен в 4 разных
положениях путем перемещения
подголовника вперед. Для наклона
подголовника назад его нужно
наклонить вперед до упора и
отпустить. Отрегулируйте положение
подголовника так, чтобы он
обеспечивал надежную поддержку
для головы и шеи.

Регулировка в вертикальном
направлении

Поднятие подголовника
1.

Потяните подголовник вверх до
желаемого положения (1).

Опускание подголовника
1. Нажмите и удерживайте нажатой

кнопку разблокирования (2) на
опоре подголовника.

2. Опустите подголовник до желаемого

положения (3).

Снятие

Снятие подголовника
1. Наклоните спинку сиденья.
2. Поднимите подголовник до упора.
3. Нажмите кнопку разблокирования

(1), оттягивая подголовник вверх (2).

Установка подголовника
1. Наклоните спинку сиденья.
2.

Для установки подголовника
вставьте его опоры (3) в отверстия,
одновременно нажав кнопку
разблокирования (1).

3. Затем отрегулируйте подголовник

по высоте.

ODM032011

ODM032010

ODM032012

3 13

Системы безопасности автомобиля

ОСТОРОЖНО

Убедитесь, что защелки
подголовника сработали после
настройки для обеспечения
защиты пассажиров и водителя.

ODM032013

ODM032014

■ Tип А

■ Tип B

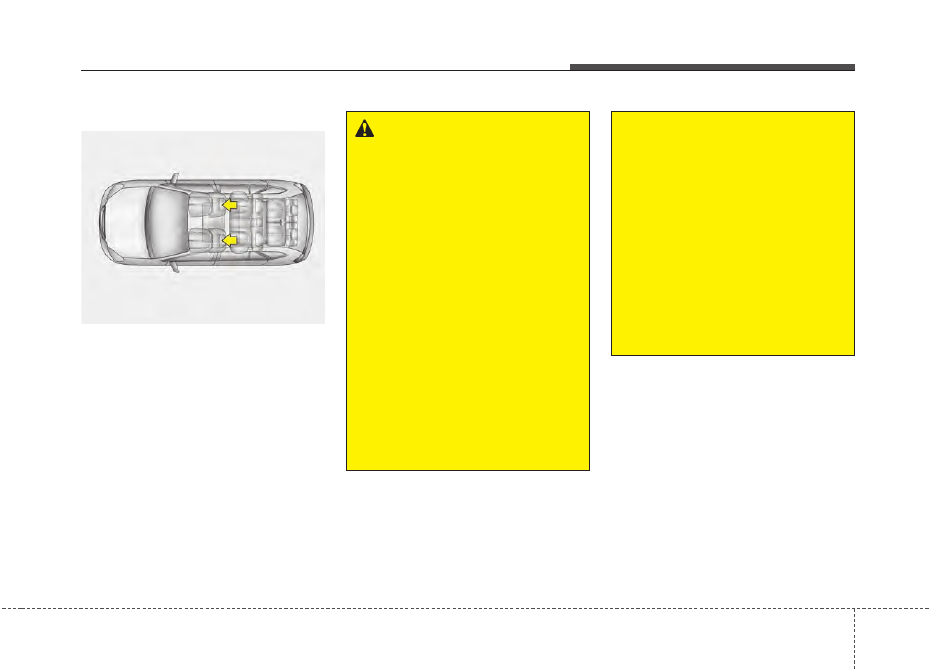

Обогреватель сиденья предназначен для обогрева передних сидений в
холодную погоду. Когда выключатель зажигания находится в положении ON
(ВКЛ), нажмите на любой из переключателей, чтобы включить обогрев сиденья
водителя или пассажира переднего сиденья.
В умеренно холодную погоду или если функция охлаждения сидений не
требуется, установите переключатели в положении “OFF” (ВЫКЛ).

ODM032015

ODM032016

■ Tип C

■ Tип D

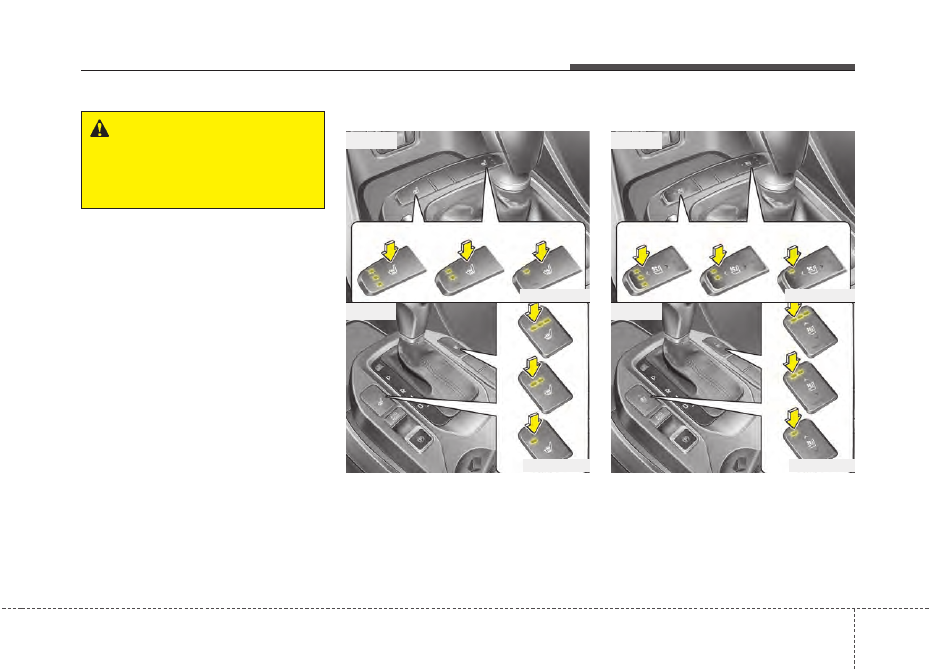

Обогреватель сиденья (при наличии)

Системы безопасности автомобиля

14

3

• При каждом нажатии переключателя

температурный режим сиденья
изменяется следующим образом:

• По умолчанию переключатель

обогревателя сиденья
устанавливается в положении OFF
(ВЫКЛ) при каждом включении
зажигания.

✽

✽

К СВЕДЕНИЮ

Во время нахождения переключателя
обогрева сиденья во положении ON
(Вкл.), система подогрева,
расположенная в сиденье,
включается и выключается
автоматически в зависимости от
температуры сиденья.

ОСТОРОЖНО

- Ожоги от обогрева

сидений

При использовании обогрева
сидений пассажиры должны
проявлять крайнюю
осторожность, поскольку
существует вероятность
перегрева или получения ожогов.
Обогреватель сиденья может
стать причиной ожогов даже при
низкой температуре, особенно,
при длительном использовании.
В особенности, водитель должен
проявлять особую заботу о
следующих категориях
пассажиров:

(продолжение)

ВНИМАНИЕ

• При очистке сидений от

загрязнения не используйте
такие органические рас-
творители, как растворитель
для краски, бензол, спирт и
бензин. Это может привести к
повреждению поверхности
устройства обогрева или
сидений.

• Во избежание перегрева

обогревателя сиденья не
помещайте на сиденье во время
его работы предметы,
изолирующие тепло, такие как
одеяла, подушки или чехлы для
сидений.

• Не располагайте на сиденьях,

оборудованных устройствами
нагрева, тяжелых вещей или
предметов с острыми
кромками. Это может
привести к повреждению
элементов устройства
обогрева сиденья.

ВЫКЛ.

→  ВЫС.(

)

→  УМЕРЕНН.(

)

→

→

НИЗК.(

)

3 15

Системы безопасности автомобиля

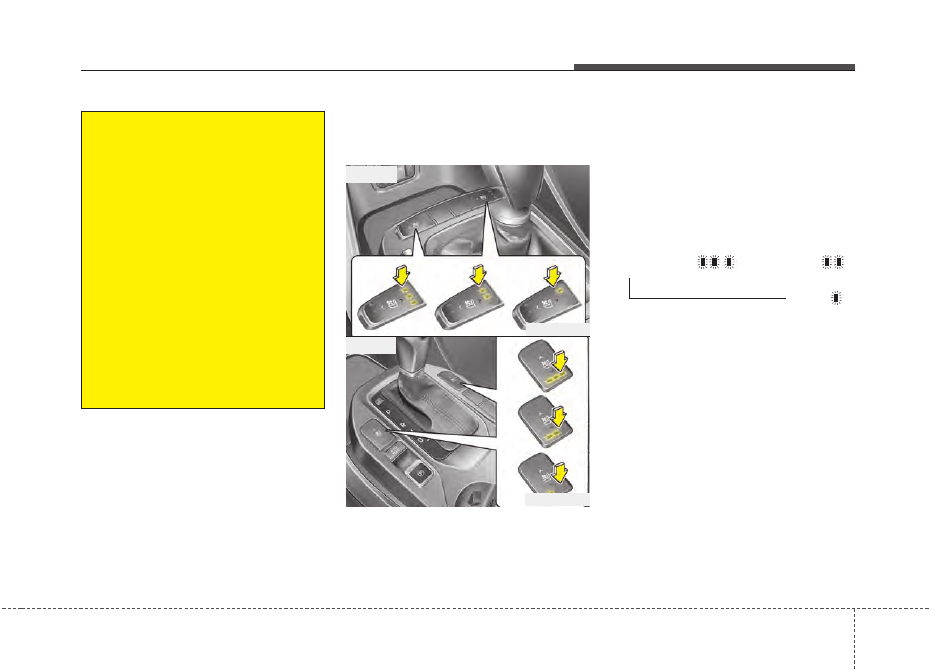

Охлаждение сиденья
(сиденье с воздушной
вентиляцией) (при наличии)

Температурный режим сиденья
изменяется в зависимости от
положения переключателя.

• Если необходимо согреть подушку

сиденья, следует нажать
переключатель красного цвета.

• Если необходимо охладить подушку

сиденья, следует нажать
переключатель синего цвета.

•

При каждом нажатии кнопки
воздушный поток изменяются
следующим образом:

•

По умолчанию переключатель
обогревателя сиденья (с
вентиляцией) находится в
положении OFF (ВЫКЛ), когда
включается зажигание.

(продолжение)
1.

Дети любого возраста,
пожилые люди или инвалиды,
амбулаторные больные.

2. Люди с чувствительной или

склонной к получению ожогов
кожей.

3.

Люди, находящиеся в
состоянии усталости.

4.

Люди, находящиеся в
состоянии алкогольного или
наркотического опьянения.

5.

Люди, находящиеся под
воздействием лекарств,
которые могут вызывать
дремоту или сонливость
(снотворное, средства от
простуды и т.д.).

ODM032017

ODM032018

■ Tип А

■ Tип B

ВЫКЛ.

→  ВЫС.(

)

→  УМЕРЕНН.(

)

→

→

НИЗК.(

)
