о Если  Вы  пролили  электролит  на  кожу,

промойте  пораженные  участки  чистой

водой  не  позже,  чем  через  15  минут,

после чего обратитесь за помощью к вра-

чу.

o При попадании электролита в глаза, про-

мойте их водой и незамедлительно обра-

титесь  за  помощью  к  врачу.  Во  время

транспортировки  к  врачу  продолжайте

промывать  глаза  губкой  смоченной  в

воде.

o Если  Вы  проглотили  электролит,  то

выпейте как можно большее количество

воды  или  молока,  запейте  магнезией,

съешьте сырое яйцо или выпейте расти-

тельное масло. Незамедлительно обра-

титесь за помощью к врачу.

Во время зарядки аккумуляторной батареи

от  зарядного  устройства  или  генератора

автомобиля,  выделяется  взрывоопасный

газ.  Соблюдайте  следующие  меры  пред-

осторожности  для  предотвращения  полу-

чения возможных травм:
o Производите  зарядку  аккумуляторной

батареи  только  в  хорошо  вентилируе-

мом помещении.

o Не допускайте присутствия в этом поме-

щении открытого пламени или курения.

o Производите зарядку в недоступном для

детей месте.

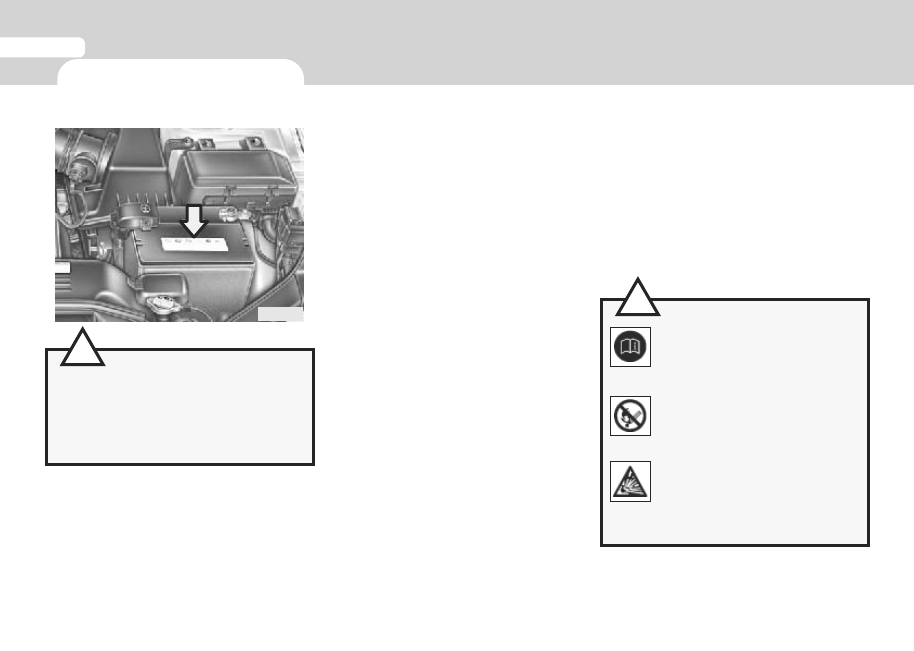

Проверка аккумуляторной батареи

Содержите аккумуляторную батарею в чис-

тоте. Любые следы коррозии около клемм

аккумуляторной  батареи  необходимо  уда-

лять,  используя  раствор  бытовой  соды  в

теплой воде. После того, как клеммы акку-

муляторной батареи высохнут, смажьте их

тонким слоем консистентной смазки.

!

При  работе  с  аккумулятор-

ной батареей, всегда внима-

тельно  читайте  следующие

инструкции.

Не  допускаются  заженные

сигареты,  пламя  и  искры  в

непосредственной  близости

от батареи.

Присутствие водорода - силь-

но  воспламеняющегося  газа

-  в  элементах  аккумулятор-

ной батареи, который взры-

вается при воспламенении.

ПРЕДУПРЕЖДЕНИЕ:

ПРОВЕРКА
АККУМУЛЯТОРНОЙ
БАТАРЕИ

!

ПРЕДУПРЕЖДЕНИЕ:

Во избежание получения серьезных
травм во время работы с аккумуля-
торными  батареями  тщательно
соблюдайте следующие меры пред-
осторожности:

Электролит аккумуляторной батареи - это

сильно  концентрированный  раствор  сер-

ной кислоты, которая крайне вредна и кор-

розионно  активна.  Будьте  осторожны,  не

допускайте попадания его в глаза, на кожу,

одежду и окрашенные поверхности автомо-

биля. Если Вы пролили электролит на себя,

незамедлительно проделайте следующее:

HTG5019

5

САМОСТОЯТЕЛЬНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

25

!

При  зарядке  батареи  или

работах  вблизи  нее,  всегда

одевайте защитные очки.

При работе в замкнутом про-

странстве,  всегда  обеспечи-

вайте  вентиляцию  помеще-

ния.

ПРЕДУПРЕЖДЕНИЕ:

o  Во время подъема батареи с плас-

тмассовым  корпусом,  чрезмер-

ное  давление  на  корпус  может

вызвать  вытекание  электролита,

что может привести к травме. Поэ-

тому  для  подъема  батареи

пользуйтесь  специальным  под-

держивающим приспособлением,

или держите батарею за противо-

положные углы.

o  Строго запрещается производить

зарядку  батареи  при  неотсоеди-

ненных кабелях.

o  Система  электрического  зажига-

ния работает с высоким напряже-

нием.  Поэтому  не  допускается

касание ее компонентов при рабо-

тающем  двигателе  или  включен-

ном зажигании.

ПРОВЕРКА
ЭЛЕКТРОВЕНТИЛЯТОРОВ
СИСТЕМЫ ОХЛАЖДЕНИЯ

!

ПРЕДУПРЕЖДЕНИЕ:

Вентилятор  радиатора  системы
охлаждения  включается  в  зависи-
мости  от  температуры  охлаждаю-
щей  жидкости  двигателя  и  может
иногда включаться даже, когда дви-
гатель не работает.
Будьте  особенно  осторожны  во
время работы в районе вентилятора
с тем, чтобы не получить травму от
вращающихся лопастей. По мере сни-
жения  температуры  охлаждающей
жидкости  вентилятор  выключается
автоматически.  Это  нормальное
явление.

Проверка вентилятора радиатора
системы охлаждения двигателя

Вентилятор  радиатора  системы  охлажде-

ния включается автоматически, когда тем-

пература  охлаждающей  жидкости  стано-

вится  высокой  или  иногда  при  включении

кондиционера.

!

Держите батареи в недоступ-

ном для детей месте, так как

батареи  содержат  очень

едкое вещество - серную кис-

лоту.

Не  допускается  попадание

электролита  на  кожу,  глаза,

одежду или отделку автомо-

биля.

При  попадании  электролита

в глаза, промойте их водой в

течение не менее 15 минут и

немедленно  обратитесь  за

медицинской  помощью.  По

возможности,  продолжайте

промывать глаза с помощью

губки или куска мягкой мате-

рии  до  получения  медицин-

ской помощи.

При  попадании  электролита

на кожу, полностью промой-

те пораженный участок.

При ощущении боли или жже-

ния, немедленно обратитесь

за медицинской помощью.

ПРЕДУПРЕЖДЕНИЕ:

5

САМОСТОЯТЕЛЬНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

26

вого управления. Если по мере прогрева
двигателя  хруст  исчезает,  это  значит,
что усилитель работает нормально. Это
обусловлено  особенностью  свойств
жидкости  при  очень  низких  температу-
рах.

Рекомендуемая жидкость для гид-
ропривода усилителя рулевого
управления

Используйте жидкость типа PSF-4.

ПРИМЕЧАНИЕ:
Не запускайте двигатель, если бачок гид-
ропривода  усилителя  рулевого  управ-
ления пуст.

ШЛАНГИ ГИДРОПРИВОДА УСИЛИ-
ТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ

Рекомендуется  проверять  соединения

шлангов гидропривода усилителя рулевого

управления через интервалы, указанные в

Сервисной книжке. При обнаружении рас-

трескивания, растяжения или пятен износа

шланги гидропривода усилителя рулевого

управления необходимо заменить. Плохое

технического  состояния  шлангов  может

привести к преждевременной поломке гид-

роусилителя.

РЕГУЛИРОВКА СВЕТА ФАР

Перед  проведением  регулировки  света

фар, убедитесь в следующем:

1. Все  шины  должны  иметь  номинальное

давление воздуха.

2. Поместите  автомобиль  на  ровной  пло-

щадке  и  покачайте  его  несколько  раз,

нажимая на передний и задний бампе-

ры.

3. Убедитесь, что автомобиль не нагружен

(нет ничего кроме запасного колеса, дом-

крата,  инструментов,  полного  объема

охлаждающей жидкости двигателя, мо-

торного масла и топлива).

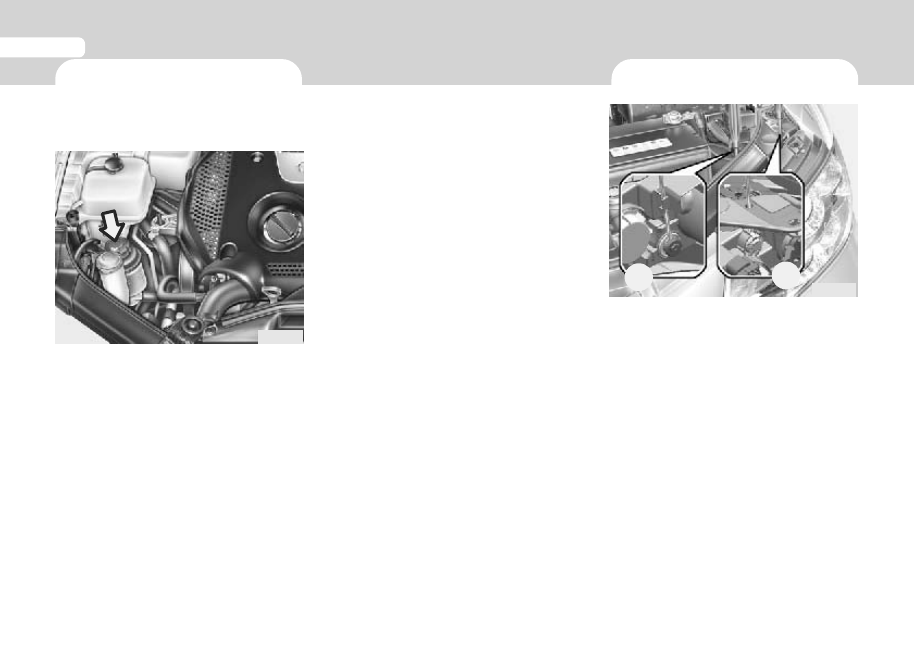

1 - Регулировка в вертикальной плоскости

2 - Регулировка в горизонтальной плоскости

ПРОВЕРКА УРОВНЯ ЖИДКОСТИ
В БАЧКЕ ГИДРОПРИВОДА УСИ-
ЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕ-
НИЯ

Уровень жидкости в бачке гидропривода уси-

лителя  рулевого  управления  необходимо

регулярно поверять.

Во  время  проведения  этой  проверки  ключ

зажигания  должен  находится  в  положении

“OFF”. Уровень жидкости в бачке гидроприво-

да  усилителя  рулевого  управления  должен

находится между отметками на бачке “МАХ”

(“Максимальный”) и “MIN” («Минимальный»).

ПРИМЕЧАНИЕ:
Сразу  после  запуска  двигателя  при

О

очень низкой температуре (ниже - 20 С)
иногда может быть слышен хруст, исхо-
дящий от насоса гидроусилителя руле-

1

2

G290A01NF

G230A01TG

5

САМОСТОЯТЕЛЬНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

27

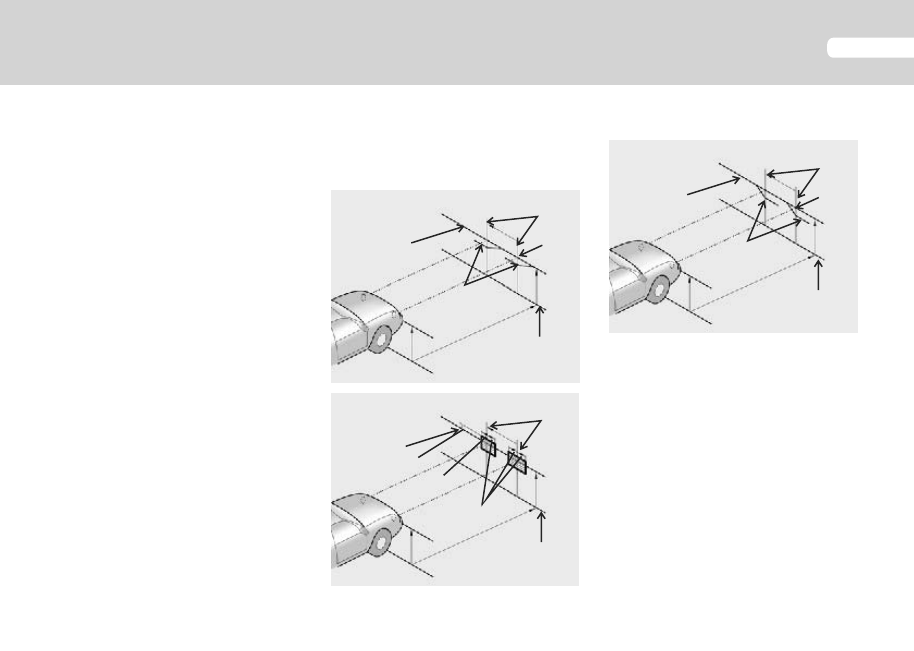

Регулировка пучка света после заме-
ны фар головного света в сборе

Для  автомобилей  с  левым  расположением
органов управления

Для автомобилей с правым расположением
органов управления

G290B01TG

G290B02TG

G290B01TG-R

Вертикальная

линия

Ближний  свет

Дальний  свет

Вертикальная

линия

Вертикальная

линия

Горизонтальная

линия

Горизонтальная

линия

Горизонтальная

линия

Линия

земли

Линия

земли

Линия

земли

Линия границы

освещения

Линия границы

освещения

H

H

H

H

H

H

L

L

L

W

W

“P”

“P”

90 мм

45 мм

30 мм

Если  в  ходе  кузовного  ремонта  передней

части  кузова  автомобиля  были  заменены

фары головного света в сборе, необходимо

проверить  регулировку  пучка  света  фар  с

использованием  экрана,  как  показано  на

рисунке.  Включите  переключатель  света

фар. (В положение ближнего или дальнего

света).

1. Отрегулируйте  пучок  света  фар  таким

образом,  чтобы  собственная  ось  пучка

света  была  параллельна  центральной

линии кузова автомобиля и совпадала в

точке “P”, показанной на рисунке.

2. Пунктирными линиями на рисунке обоз-

начены центры фар головного света.

Поместите на место водителя груз, соот-

ветствующий весу взрослого человека.

4. Вымойте  рассеиватели  фар  головного

света и включите ближний свет фар.

5. Откройте капот.

6. На  регулировочном  экране  начертите

горизонтальную линию и вертикальные

линии (проходящие через центр каждой

фары).

Затем  начертите  линию,  проходящую

параллельно и на 30 мм ниже горизон-

тальной  линии  для  регулировки  света

фар.

7. Отрегулируйте линию границы освеще-

ния  ближнего  света  фар  на  уровне

параллельной линии при помощи крес-

товой  отвертки  -  РЕГУЛИРОВКА  В

ВЕРТИКАЛЬНОЙ ПЛОСКОСТИ.

8. Отрегулируйте линию границы освеще-

ния ближнего света фар по каждой вер-

тикальной линии при помощи крестовой

отвертки - РЕГУЛИРОВКА В ГОРИЗОН-

ТАЛЬНОЙ ПЛОСКОСТИ.

Ближний  свет
