Hyundai Grandeur. Руководство - часть 70

САМОСТОЯТЕЛЬНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

ВНИМАНИЕ

o Не допускайте работы щеток стек-

лоочистителя по сухому стеклу.
Это может привести к их быстро-
му износу и может поцарапать
стекло.

o Избегайте попадания нефтепро-

дуктов (бензин, масло из двигате-
ля и т.д.) на резиновое покрытие
щеток.

HHR5048

(1)

ЗАМЕНА ЩЕТОК СТЕКЛООЧИС-
ТИТЕЛЯ

Замена щетки стеклоочистителя со
стороны водителя

Чтобы заменить щетку стеклоочистителя

поднимите стеклоочистители в вертикаль-

ное положение.

Чтобы снять щетки стеклоочистителя

1. Потяните щеку стеклоочистителя, одно-

временно нажимая фиксатор (1) чтобы

снять ее с рычага стеклоочистителя.

2. Немного поднимите щетку и стащите ее.

HHR5049

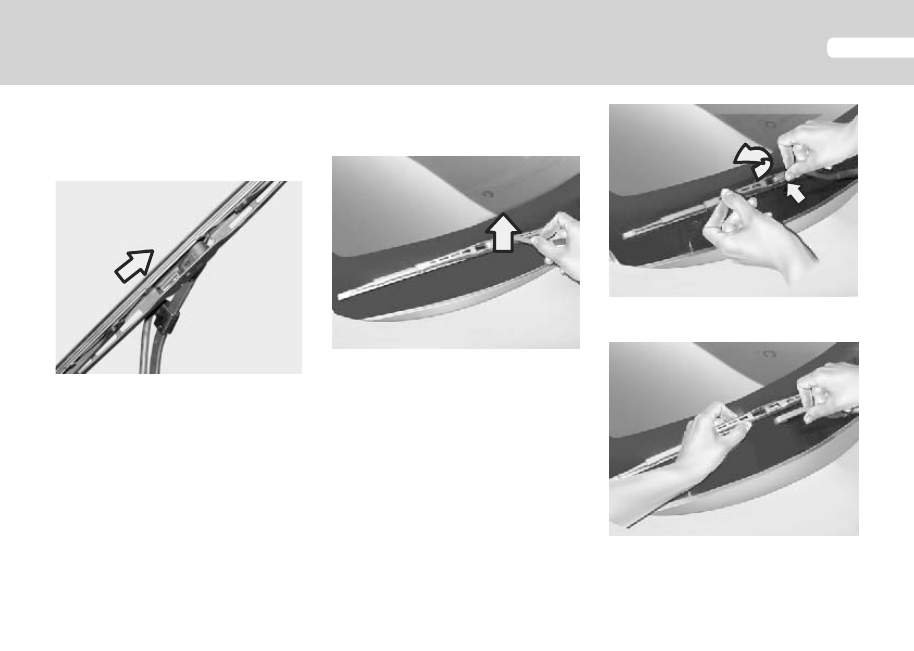

Чтобы установить щетки стеклоочисти-
теля

HHR5050

САМОСТОЯТЕЛЬНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

1. Оденьте новую щетку на рычаг стеклоо-

чистителя и продвиньте ее по рычагу

стеклоочистителя до указанного на

рисунке уровня.

HHR5051

2. Насадите щетку на рычаг до “щелчка"

чтобы зафиксировать ее на конце рыча-

га.

ПРИМЕЧАНИЕ:
Не допускайте падения подпружиненно-
го рычага стеклоочистителя на ветро-
вое стекло.

G080B01TG

Замена щетки стеклоочистителя со
стороны пассажира

ПРИМЕЧАНИЕ:
Не допускайте падения подпружиненно-
го рычага стеклоочистителя на ветро-
вое стекло.

1. Переведите переключатель очистителя

и омывателя ветрового стекла в положе-

ние “OFF”, приподнимите щетку на 10 мм

от стекла, как показано на рисунке.

G080B02TG

G080B03TG

2. Нажимая на фиксатор, снимите щетку.

3. Установите новую щетку.

САМОСТОЯТЕЛЬНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

G080B04TG

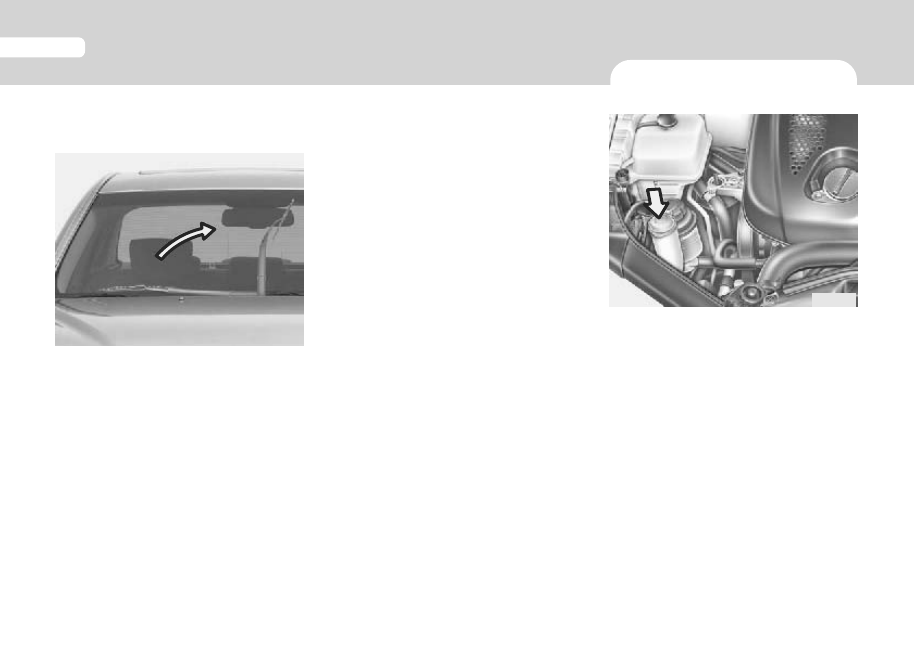

ЗАПОЛНЕНИЕ БАЧКА
ОМЫВАТЕЛЯ

Омыватель ветрового стекла использует

воду из этого бачка. Для его заполнения

необходимо использовать жидкость для

омывателя стекол хорошего качества. При

более частом использовании омывателя

необходимо чаще поверять уровень жид-

кости в бачке.

Емкость бочка составляет 4 литра.

Щетку со стороны пассажира можно поме-

нять другим способом.

1. Переведите ключ в замке зажигания в

положение “ON” и переключатель очис-

тителя и омывателя ветрового стекла в

положение “LO”. Выключите зажигание

в момент, когда щетка достигнет верти-

кального положения. При этом стеклоо-

чиститель выключится и щетка зафикси-

руется в этом положении.

2. Замените щетку, выполняя действия,

описанные в разделе “Замена щетки

стеклоочистителя со стороны водите-

ля”.

HTG5014-1

ПРИМЕЧАНИЕ:
Удалите грязь или лед с щеток стекло-
очистителя перед тем, как заново ими
воспользоваться. Иначе можно повре-
дить стекло и щетки.

САМОСТОЯТЕЛЬНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

ВНИМАНИЕ:

o Охлаждающую жидкость двигате-

ля  нельзя  использовать  в  систе-
ме  омывателя,  поскольку  она
может  повредить  лакокрасочное
покрытие автомобиля.

o Не переполняйте бачок омывате-

ля, а также не используйте омыва-
тель когда в бачке нет жидкости.
Это может привести к поврежде-
нию насоса омывателя.

ПРЕДУПРЕЖДЕНИЕ:

o В состав жидкости для омывате-

ля  входит  некоторое  количество
спиртосодержащего  раствора  и
при определенных условиях жид-
кость  является  огнеопасной.  Не
допускайте  открытого  пламени
или искр в непосредственной бли-
зости от бачка омывателя.

о Жидкость для омывателя ядови-

та для людей и животных. Во избе-
жание получения тяжелых или
смертельных травм, не пейте жид-
кость.

ПРОВЕРКА ЖИДКОСТИ В
АВТОМАТИЧЕСКОЙ
КОРОБКЕ ПЕРЕДАЧ

Уровень жидкости в автоматической короб-

ке передач необходимо проверять через

интервалы, указанные в карте периодичес-

кого технического обслуживания в Сервис-

ной книжке.

ПРИМЕЧАНИЕ:
Жидкость  в  автоматической  коробке
передач красного цвета. В процессе экс-
плуатации автомобиля жидкость будет
приобретать  темно-красный  оттенок.
Это  нормальное  явление  и  не  служит
причиной для замены жидкости. Меняй-
те жидкость в автоматической коробке в
соответствии  с  картой  периодического
технического  обслуживания  (смотрите
“Сервисную книжку”).
