Hyundai Grandeur. Руководство - часть 1

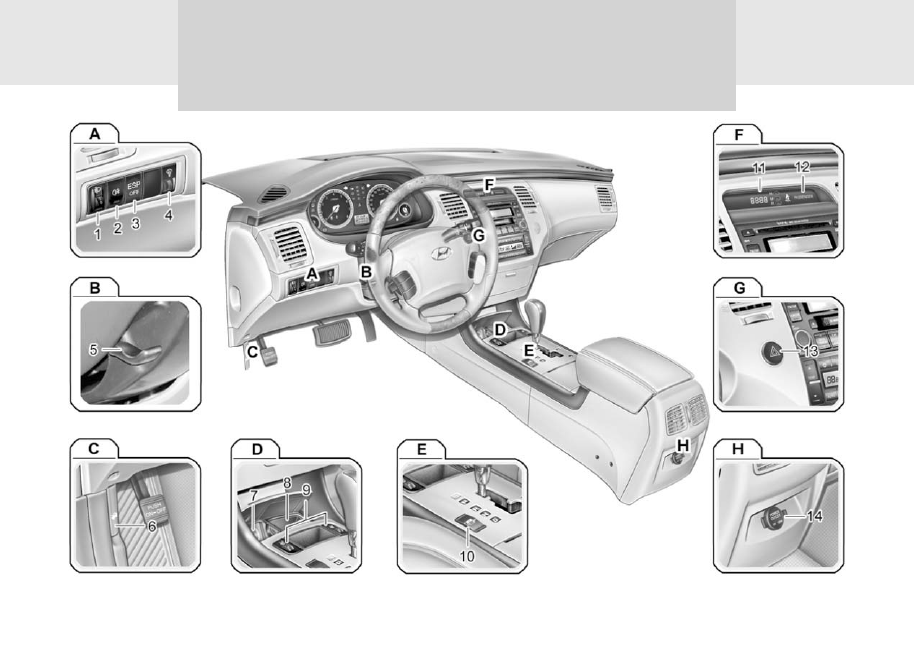

ПАНЕЛЬ ПРИБОРОВ И ОРГАНЫ УПРАВЛЕНИЯ ( I )

(Для автомобилей с левосторонним расположением органов управления)

B250A01TG

ВНИМАНИЕ:
При размещении в салоне автомобиля емкости с жидким освежителем воздуха, не располагайте
его ни рядом с панелью приборов, ни на поверхности накладки панели приборов. В случае утеч-
ки жидкости из емкости с освежителем воздуха и попадании ее на эти детали (панель приборов,
накладка панели приборов или дефлектор системы вентиляции), она может повредить эти дета-
ли. При попадании жидкости из емкости освежителя воздуха на эти места, незамедлительно про-
мойте их водой.

1. Переключатель корректора фар (дополнительное обору-

дование)

2. Выключатель задних противотуманных фонарей (допол-

нительное оборудование)

3. Выключатель электронной системы курсовой устойчивос-

ти (ESP) (дополнительное оборудование)

4. Реостата регулировки яркости подсветки панели прибо-

ров

5. Рычаг регулировки наклона телескопической рулевой

колонки

6. Рукоятка привода замка капота

7. Прикуриватель

8. Передняя пепельница

9. Переключатель подогрева передних сидений (дополни-

тельное оборудование)

10.Переключатель жалюзи заднего стекла (дополнительное

оборудование)

11.Электронные часы

12.Контрольная лампа о непристегнутых ремнях безопас-

ности (дополнительное оборудование)

13.Выключатель аварийной сигнализации

14. Розетка для подключения дополнительных электропри-

боров

ПРИМЕЧАНИЕ:
Расположение выключателей № 1 - № 4 для различных вариантов модели может отличаться.

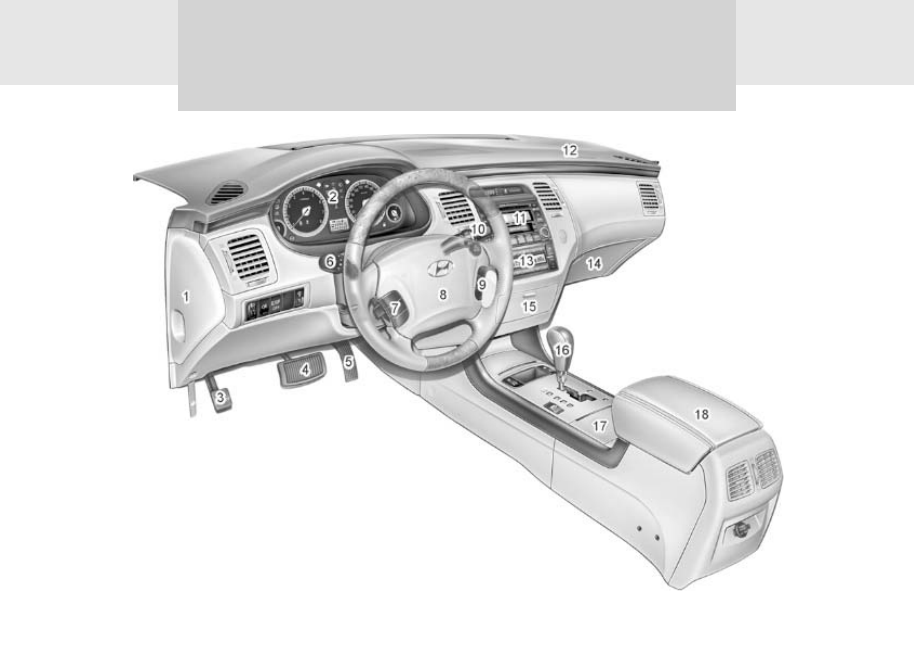

ПАНЕЛЬ ПРИБОРОВ И ОРГАНЫ УПРАВЛЕНИЯ ( II )

(Для автомобилей с левосторонним расположением органов управления)

B250B01TG

1. Блок предохранителей

2. Панель приборов

3. Педаль стояночного тормоза

4. Тормозная педаль

5. Педаль акселератора

6. Комбинированный переключатель освещения, света фар и

указателей поворотов / выключатель передних противоту-

манных фар

7. Переключатели дистанционного управления аудиосистемой

(дополнительное оборудование)

8. Звуковой сигнал и дополнительная система пассивной безо-

пасности - надувная подушка безопасности (для водителя)

9. Переключатель круиз-контроля (системы автоматического

поддержания постоянной скорости автомобиля) (дополни-

тельное оборудование)

10.Переключатель очистителя / омывателя ветрового стекла

11.Аудиосистема (дополнительное оборудование)

12.Дополнительная система пассивной безопасности - над-

увная подушка безопасности (для пассажира) (дополнитель-

ное оборудование)

13.Переключатели управления отопителем и кондиционером

(дополнительное оборудование)

14.Вещевой (перчаточный) ящик

15.Вещевой ящик центральной консоли

16.Селектор автоматической коробки передач

17.Подстаканник

18.Центральная консоль
