Hyundai Veloster (2011 год). Руководство - часть 98

Техническое обслуживание

68

7

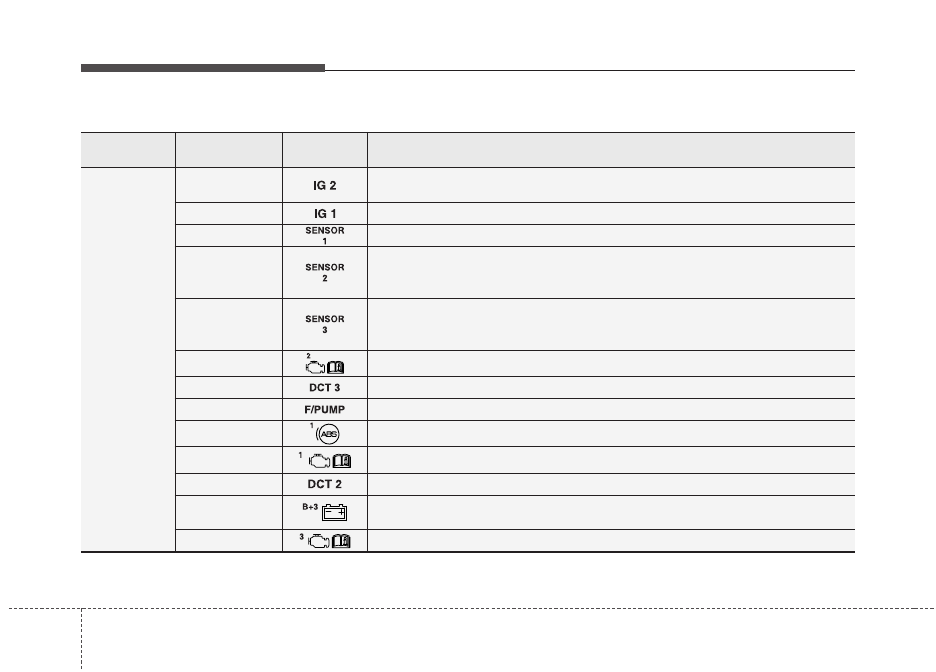

Номинальный ток

предохранителя

Описание

Защищаемый элемент

ПРЕДОХРАН

.

40A

Замок зажигания, блок реле PDM (реле зажигания 2),
блок реле и предохранителей моторного отсека (реле 8)

40A

Замок зажигания, блок реле PDM (реле зажигания 1, реле ACC)

20A

ЭБУД

10A

Регулятор масла № 1, 2, электромагнитный клапан управления продувкой,
электромагнитный клапан системы впуска с изменяемой геометрией,
блок реле и предохранителей моторного отсека (реле 11)

15A

Датчик положения распределительного вала (впускных/выпускных клапанов) (G4FC),
форсунка № 1, 2, 3, 4 (G4FC), кислородный датчик (верх/низ),
блок реле и предохранителей моторного отсека (реле 14)

15A

БУТ (G4FC), ЭБУД (G4FD)

15A

БУТ (G4FD-DCT)

15A

Блок реле и предохранителей моторного отсека (реле 7)

40A

Блок управления ESP

30A

Блок реле и предохранителей моторного отсека (реле 2, предохранители F23, F33)

40A

БУТ (G4FD-DCT)

50A

Интеллектуальная распределительная коробка (реле задних фонарей,
предохранители F21, F15, F19, F24, F26, ARISU-RT)

10A

Переключатель спортивного режима

7 69

Техническое обслуживание

ЛАМПЫ ОСВЕЩЕНИЯ

Используйте лампы с требуемой
величиной мощности.

✽

✽ К СВЕДЕНИЮ

После сильного дождя или мытья
автомобиля рассеиватели фар и
задних фонарей могут выглядеть
побелевшими. Это обусловлено
разницей температур воздуха внутри
и снаружи фар. Это явление
аналогично запотеванию окон
автомобиля изнутри во время дождя
и не является признаком наличия
неисправностей. Если в результате
утечек вода попадает в
электрическую цепь подключения
лампы, автомобиль должен быть
проверен авторизованным дилером
компании HYUNDAI.

ОСТОРОЖНО

-

Выполнение работ,
связанных с лампами
освещения

Перед выполнением работ,
связанных с осветительными
приборами, поставьте автомо

-

биль на стояночный тормоз,
убедитесь, что ключ зажигания
установлен в положение “LOCK”
и выключите лампы во
избежание непредвиденного
перемещения автомобиля, ожога
рук или получения удара
электрическим током.

ВНИМАНИЕ

При замене сгоревших ламп
используйте новые лампы той
же мощности. В противном
случае, может произойти
перегорание плавкого предохра

-

нителя или повреждение
электрической проводки.

ВНИМАНИЕ

Если у вас нет необходимых
инструментов, ламп с
требуемой номинальной
мощностью и опыта
выполнения подобных работ,
обратитесь к авторизованному
дилеру компании HYUNDAI. Во
многих случаях замена ламп в
автомобиле затруднена
другими деталями, которые
необходимо демонтировать для
получения доступа к лампе. В
особенности это касается
демонтажа узла фары для
замены ламп. Снятие/установка
узла фары может привести к
повреждению автомобиля.

Техническое обслуживание

70

7

Замена ламп в фарах,
габаритных фонарях,
указателях поворота и
передних противотуманных
фарах

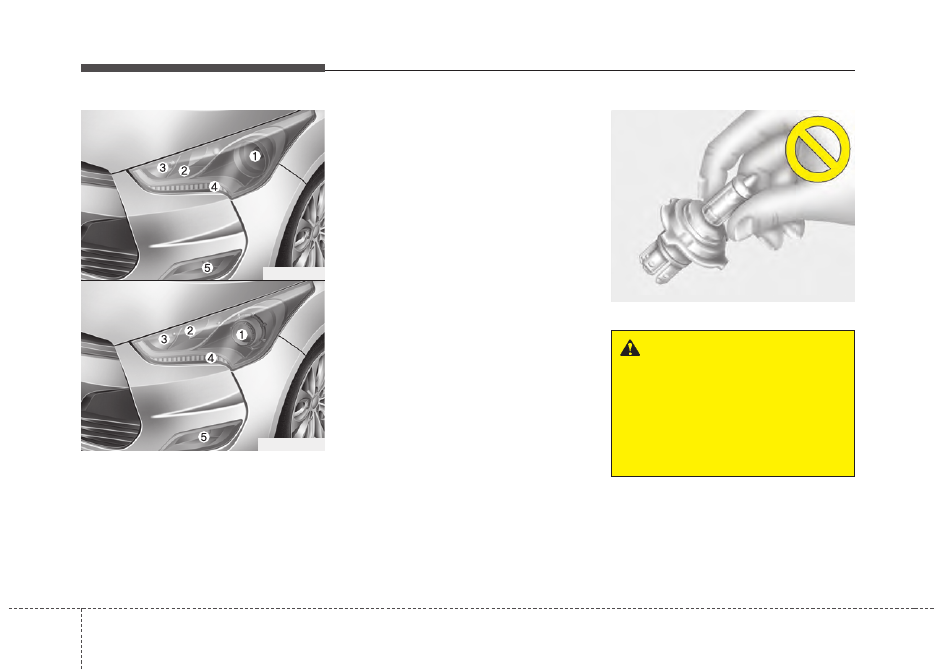

(1) Фары (ближний свет)
(2) Фары (дальний свет)
(3) Передний указатель поворота
(4) Габаритный/DRL фонарь
(5) Передняя противотуманная фара*

* при наличии

Лампа фары

ОСТОРОЖНО

-

Галогенные лампы

• В галогенных лампах

содержится газ под давлением,
который может вызвать разлет
осколков стекла при
повреждении лампы.

(Продолжение)

OFS070025

OFS072025L

■

Tип А

■

Tип B

G270A03O

7 71

Техническое обслуживание

✽

✽ К СВЕДЕНИЮ

Если после установки фары
требуется отрегулировать ее
направление, обратитесь к
уполномоченному дилеру HYUNDAI.

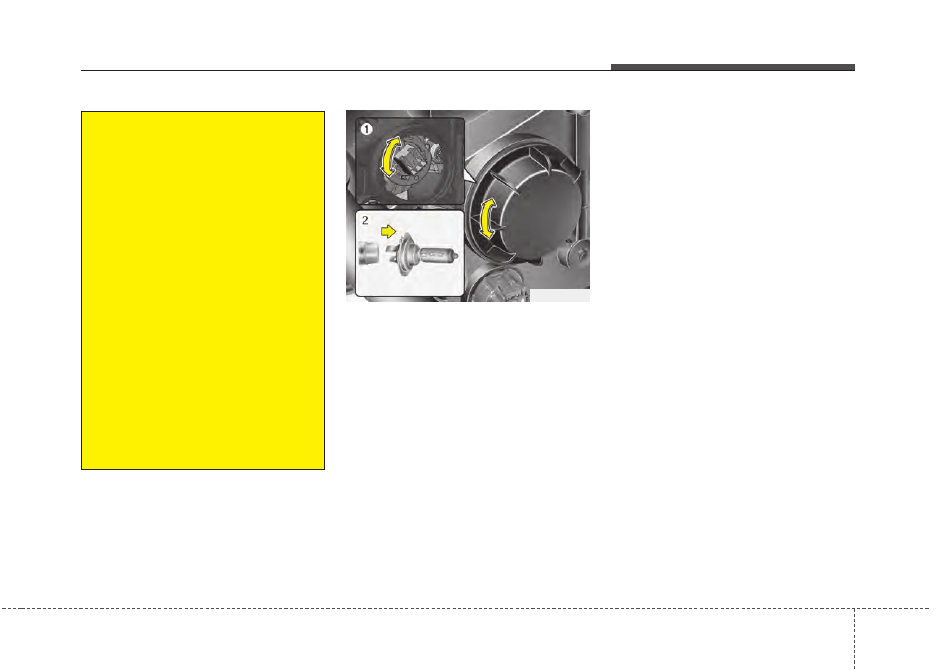

1. Откройте капот.
2.

Снимите крышку лампы фары,
повернув ее против часовой стрелки.

3.

Отсоедините разъем патрона
лампы фары.

4. Извлеките лампу из фары.
5. Установите новую лампу фиксатор.
6.

Подсоедините разъем патрона
лампы фары.

7. Установите крышку лампы фары,

повернув ее по часовой стрелке.

Габаритный фонарь (при наличии)

Если лампа не работает, необходимо
обратиться к авторизованному дилеру
компании HYUNDAI для проведения
проверки автомобиля.

(Продолжение)
• Всегда проявляйте особую

осторожность при обращении с
ними, не допускайте появления
царапин и других механических
повреждений. Не допускайте
попадания жидкостей на
включенные лампы. Не
следует касаться стеклянных
частей ламп голыми руками.
Остатки масла могут привести
к перегреву и взрыву колбы
лампы. Включать лампу можно
только после установки в фару.

• При повреждении или

разрушении лампы срочно
замените ее на новую.
Осторожно утилизируйте
поврежденную лампу.

• При замене ламп надевайте

защитные очки. Перед
выполнением работ дайте
лампочке остыть.

OFS072026
