4 113

Характеристики автомобиля

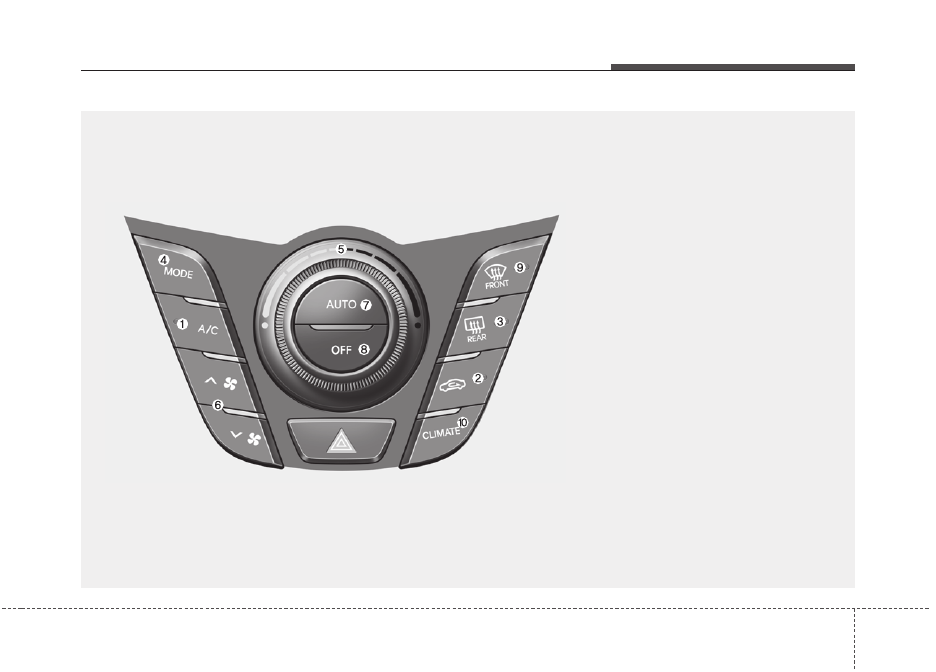

АВТОМАТИЧЕСКАЯ СИСТЕМА УПРАВЛЕНИЯ МИКРОКЛИМАТОМ (ПРИ НАЛИЧИИ)

1. Кнопка A/C (кондиционер)

2. Клавиша управления заслонкой

вентиляции

3. Кнопка обогревателя заднего стекла и

наружных зеркал

4. Клавиша выбора режима

распределения воздушных потоков в
салоне

5. Регулятор температуры воздуха

6. Кнопка регулировки скорости работы

вентилятора

7. Кнопка AUTO

(автоматическое управление)

8. Клавиша OFF выключения системы

вентиляции и отопления

9. Кнопка включения обогревателя

ветрового стекла

10. Кнопка выбора информационного

экрана системы климат-контроля

OFS040100

Характеристики автомобиля

114

4

Автоматическое управление
обогревом и
кондиционированием воздуха

Настройка автоматической систему
управления микроклиматом
осуществляется просто установкой
необходимого значения температуры.
Система полностью автоматического
управления температурой воздуха в
салоне (FATC) работает следующим
образом:

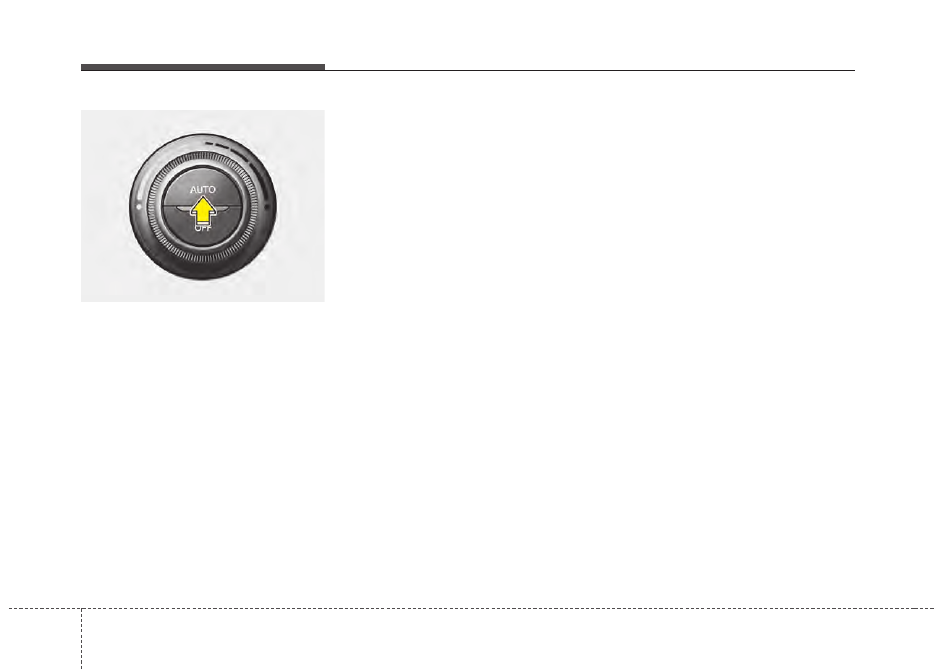

1. Нажмите кнопку AUTO (включение

автоматического режима). На
дисплее появится надпись AUTO.
Управление режимами работы,
скоростью вращения вентилятора,
режимом подачи воздуха и работой
системы кондиционирования будет
осуществляться автоматически в
соответствии с заданным значением
температуры.

2. Для установки требуемой

температуры воздуха поверните
рукоятку ТЕМР (Температура).
Если температура будет
установлена на самом низком
уровне (Lo), система кондицио-
нирования будет работать
постоянно.

3. Для выключения автоматического

режима работы, нажать одну из
следующих кнопок:
• Кнопка переключения режима
• Кнопка оттаивателя ветрового стекла
• Регулятор скорости вентилятора
Выбранная функция будет
управляться вручную, а остальные
функции - автоматически.

Независимо от установленного
значения температуры, в
автоматическом режиме работы
система кондиционирования будет
включаться автоматически для
уменьшения влажности воздуха в
салоне даже тогда, когда задана
высокая температура.

OFS040101

4 115

Характеристики автомобиля

✽

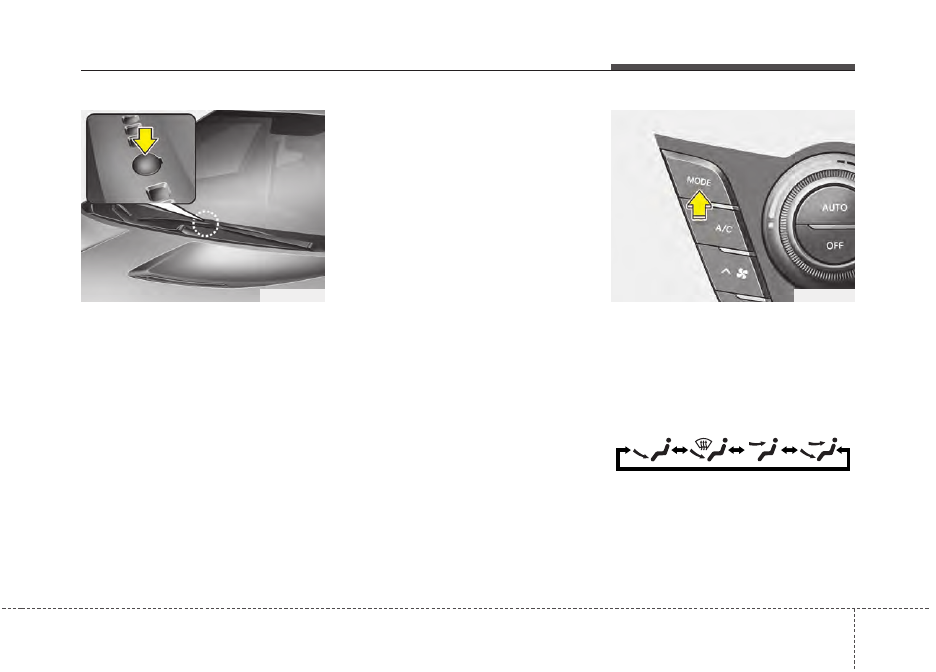

✽  К СВЕДЕНИЮ

Никогда не загораживайте чем-либо
датчик, находящийся на приборной
панели, в целях обеспечения более
эффек-тивного управления системой
обогрева и кондиционирования.

Ручное управление обогревом
и кондиционированием воздуха

Системой кондиционирования можно
управлять вручную с помощью кнопок и
ручек, помимо кнопки “AUTO”. При этом
система действует последовательно в
соответствии с порядком нажатия
кнопок и вращения ручек.
При нажатии любой кнопки (или
повороте любой ручки), кроме кнопки
AUTO, в автоматическом режиме
работы, те функции, которые не были
выбраны вручную, будут управляться
автоматически.
1. Запустите двигатель
2. Установите ручку управления

режимом по своему усмотрению.

3. Установите ручку управления

температурой воздуха по своему
усмотрению.

4. Установите переключатель режимов

подачи внешнего воздуха в
положение подачи внешнего
(свежего) воздуха.

5. Настройте скорость вращения

вентилятора по своему усмотрению.

6. При необходимости включите

кондиционер.

Для возврата в автоматический режим
управления нажмите кнопку AUTO.

Выбор режима работы

Кнопка выбора режима работы
осуществляет управление
направлением подачи воздуха через
систему вентиляции.
Подача воздуха осуществляется через
следующие отверстия:

См. рисунок в пункте “Система
управления микроклиматом с ручным
управлением”.

OFS040102

OFS040103

Характеристики автомобиля

116

4

Подача воздуха через
вентиляционные отверстия
передней панели - сопла

Поток воздуха направляется на
верхнюю часть тела и в лицо
человека. Кроме того, возможна
настройка положения каждого
вентиляционного отверстия для
направления потока подаваемого
через него воздуха.

Подача воздуха через
вентиляционные отверстия
передней панели и в нижнюю
часть салона - сопла

Поток воздуха направляется в лицо
человека и в нижнюю часть салона.

Подача воздуха в нижнюю
часть салона - сопла

Основная часть воздуха направляется
в нижнюю часть салона, а
незначительное его количество
подается на ветровое стекло и к
боковым соплам для предотвращения
обмерзания остекления.

Подача воздуха в нижнюю
часть салона и на ветровое
стекло - сопла

Основная часть воздуха направляется
в нижнюю часть салона и на ветровое
стекло, а незначительное его
количество подается к боковым
соплам для предотвращения
обмерзания остекления.

Режим обогревателя
При выборе режима обогрева
выполняется автоматическая
настройка следующих параметров
системы:
• система кондиционирования

воздуха включается;

• выбирается положение забора

наружного (свежего) воздуха;

• устанавливается максимальная

скорость вращения вентилятора.

Для отключения режима обогрева
повторно нажмите кнопку режима,
кнопку режима обогрева или кнопку
AUTO.

OFS040104
