Hyundai Veloster (2011 год). Руководство - часть 3

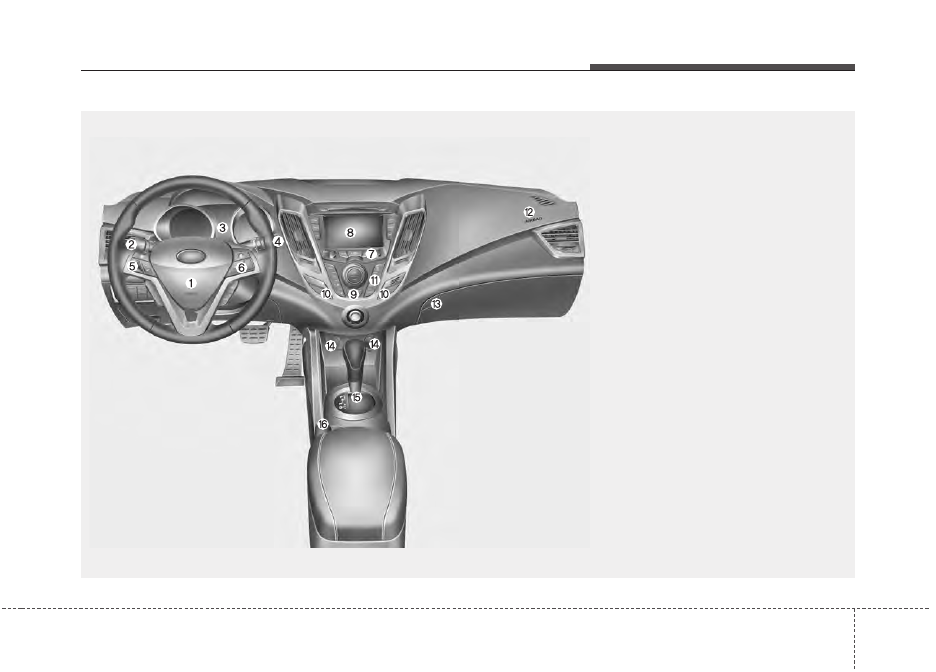

ОБЩИЙ ВИД ПРИБОРНОЙ ПАНЕЛИ

2 3

Знакомство с вашим автомобилем

1. Передняя подушка безопасности

водителя................................................3-52

2. Управление осветительными

приборами / указателями поворота......4-85

3. Приборная панель................................4-49

4. Управления стеклоочистителями /

омывателями .......................................4-92

5. Управление аудиосистемой на

рулевом колесе*

6. Органы управления системой круиз-

контроля* ..............................................5-47

7. Управление магнитолой*

8. Цифровые часы..................................4-129

9. Кнопка включения системы

аварийной сигнализации .....................4-83

10.

Обогреватель сиденья*

...................3-11

11. Система управления

микроклиматом..........................4-103/4-113

12. Передняя подушка безопасности

пассажира ...........................................3-43

13. Перчаточный ящик ...........................4-127

14. Розетка для подключения внешних

устройств* / Прикуриватель*...4-132/4-129

15. Рычаг переключения передач ..5-19/5-23

16. Стояночный тормоз............................5-33

* при наличии

OFS011002

* В реальности приборная панель автомобиля может отличаться от изображенной на рисунке.

Знакомство с вашим автомобилем

4

2

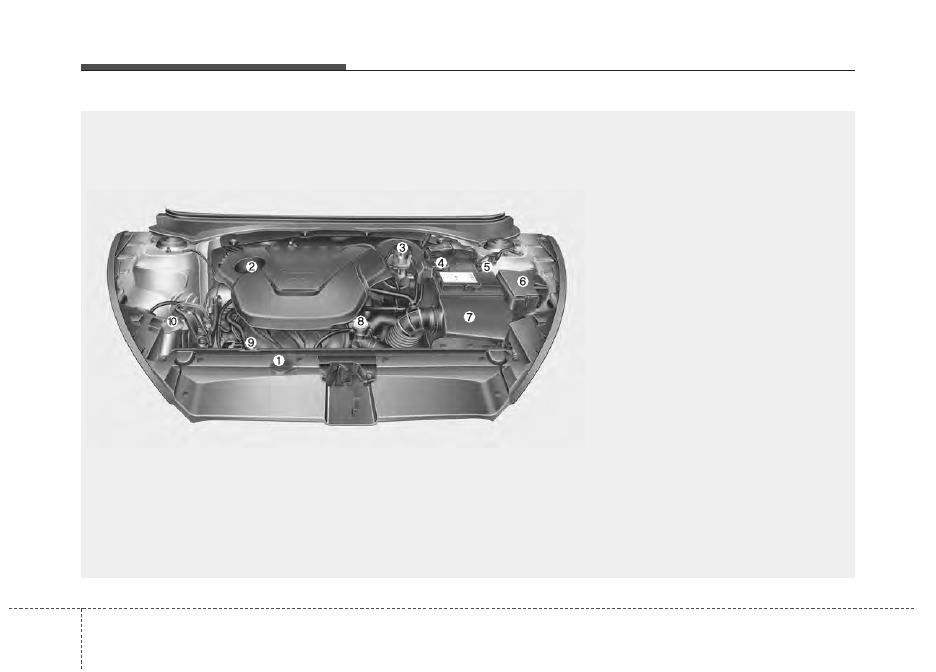

ОТСЕК ДВИГАТЕЛЯ

1. Расширительный бачок системы

охлаждения двигателя ....................7-26

2. Крышка маслозаливной

горловины двигателя ......................7-24

3. Бачок тормозной жидкости/

жидкости сцепления* ......................7-30

4. Положительная клемма

аккумуляторной батареи.................7-41

5. Отрицательная клемма

аккумуляторной батареи.................7-41

6. Блок плавких предохранителей.....7-59

7. Воздушный фильтр .........................7-34

8. Крышка радиатора..........................7-28

9. Контрольный щуп проверки

уровня масла в двигателе..............7-24

10. Бачок для жидкости омывателя

лобового стекла ............................7-32

* при наличии

* В реальности вид моторного отсека вместе с кожухом двигателя может отличаться от

изображенного на иллюстрации.

OFS011003

3

Сиденье / 3-2
Ремни безопасности / 3-18
Детское сиденье / 3-31
Система подушек безопасности

(дополнительная система пассивной
безопасности) / 3-43

Системы безопасности автомобиля

Системы безопасности автомобиля

2

3

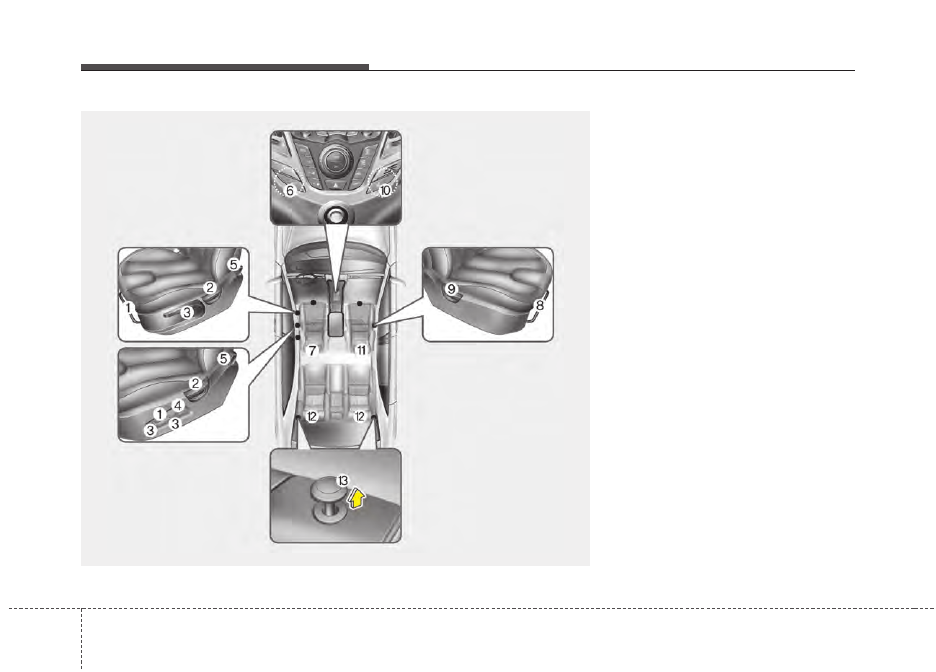

Сиденье водителя

(1) Регулировка сиденья,

вперед/назад

(2) Регулятор наклона спинки сиденья
(3) Регулировка сиденья, высота
(4) Поясничная опора*
(5) Рычаг складывания сиденья

водителя

(6) Обогреватель сиденья*
(7) Регулировка подголовника

Сиденье переднего пассажира

(8) Регулировка сиденья, вперед/назад
(9) Регулятор наклона спинки сиденья
(10) Обогреватель сиденья*
(11) Регулировка подголовника

Заднее сиденье

(12) Регулировка подголовника
(13) Раздельное складывание заднего

сиденья

* при наличии

СИДЕНЬЕ

OFS031001
