ОБЩАЯ ИНФОРМАЦИЯ EMА-11







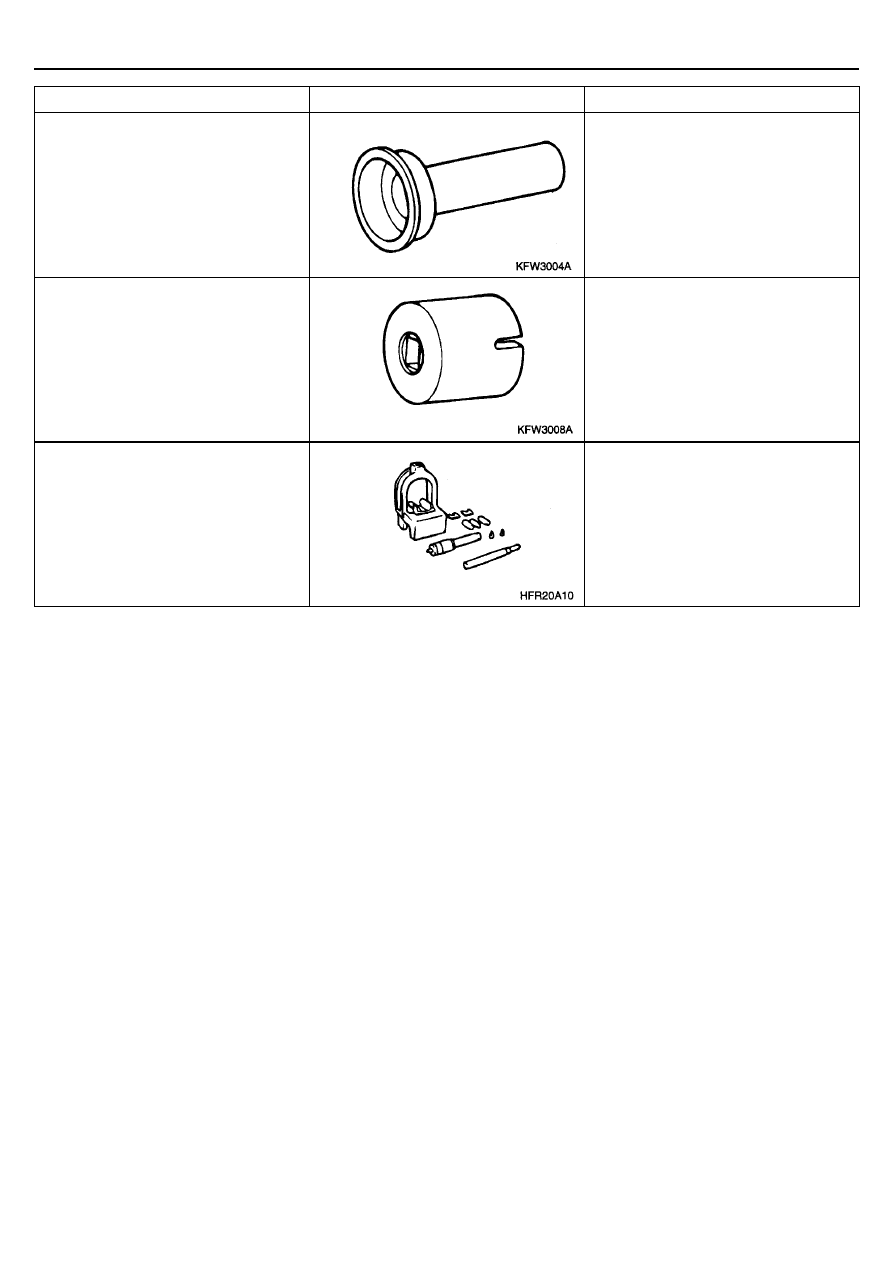

Инструмент (Номер и наименование)

Рисунок

Назначение

Оправка для установки заднего
сальника коленчатого вала
(09231-33000)



Установка заднего сальника
коленчатого вала.


Ключ коленчатого вала
(09231-33100)



Вращение коленчатого вала при
обслуживании двигателя

Набор для снятия и установки
поршневого пальца
(09234-33001)



Снятие и установка поршневого пальца










ЕMА-12

ДВИГАТЕЛЬ - МЕХАНИЧЕСКАЯ ЧАСТЬ  (V6 2.7)







ПОИСК НЕИСПРАВНОСТЕЙ







Признак неисправности

Вероятная причина

Устранение

Удары в коренных
подшипниках коленчатого
вала

Износ подшипников
Задир подшипников
Деформация коленчатого вала
Повышенный осевой зазор коленчатого вала

Замените
Замените
Замените
Замените упорный подшипник

Удары поршня и
поршневого пальца
(поршня и верхней головки
шатуна)

Износ подшипников
Задир подшипников
Износ поршневого пальца
Износ цилиндро - поршневой группы
Сломаны поршневые кольца
Деформация шатуна

Замените
Замените
Замените
Расточите в ремонтный размер
Замените
Замените

Шум от клапанов

Дефект гидравлического компенсатора зазора

Пониженная вязкость (разбавление или
разжижение) моторного масла (низкое давление
масла)
Износ или повреждение стержня клапана или
направляющей втулки клапана

Замените

Замените масло


Замените

Повышенный износ
цилиндро-поршневой
группы

Низкий уровень масла

Грязное масло

Масло низкого качества

Неправильная сборка шатун-поршень

Неправильно подобран зазор в замке колец

Пылевой износ

Долейте или замените

Замените

Замените

Отремонтируйте или замените

Замените

Правильно установите фильтр

Шум от шатунных или
коренных подшипников
коленчатого вала

Низкий расход масла через подшипники
Пониженная вязкость (разбавление или
разжижение) моторного масла
Повышенный зазор в подшипниках

Проверьте уровень масла
Замените масло и найдите причину
неисправности
Замените

Повреждение коренных
подшипников

Низкий уровень масла
Низкое давление масла
Масло низкого качества
Износ шеек коленчатого вала
Заблокированы масляные каналы
Износ подшипников
Дефект масляного насоса
Неправильная установка вкладышей
Неконцентричность вала или подшипников ???

Долейте или замените
Отрегулируйте
Замените
Отремонтируйте или замените
Прочистите
Замените
Отремонтируйте или замените
Отремонтируйте или замените

Замените









ОБЩАЯ ИНФОРМАЦИЯ EMА-13







Признак неисправности

Вероятная причина

Устранение

Шум от ремня привода ГРМ  Неправильное натяжение ремня

Отрегулируйте натяжение ремня

Низкая компрессия

Прогар прокладки головки цилиндров
Износ или повреждение поршневых колец
Износ поршня или цилиндра

Износ или повреждение седел клапанов

Замените прокладку
Замените кольца
Отремонтируйте или замените поршни
и/или блок цилиндров
Отремонтируйте или замените клапаны
и/или седла клапанов

Пониженное давление
моторного масла

Низкий уровень моторного масла в поддоне
Неисправность датчика-выключателя по давлению
масла
Засорен масляный фильтр
Износ шестерен или крышки масляного насоса
Пониженная вязкость (разбавление или
разжижение) моторного масла
Завис редукционный клапан (в открытом
состоянии)
Повышенный зазор в подшипниках

Проверьте уровень масла
Замените

Замените
Замените
Замените масло и найдите причину
неисправности
Отремонтируйте

Замените

Повышенное давление
моторного масла

Завис редукционный клапан (в закрытом
состоянии)

Отремонтируйте

Повышенная вибрация
двигателя

????????????????????

Ослабли крепления кронштейнов передней и
задней опор двигателя

Исправьте

Подтяните



Ослабло крепление кронштейна опоры КПП

Подтяните



Ослабло крепление кронштейна боковой опоры
двигателя

Подтяните



Ослабло крепление поперечной балки подрамника
Неисправность подушки опоры КПП
Неисправность подушки боковой опоры двигателя

Подтяните
Замените
Замените



Неисправность подушки передней или задней
опоры двигателя

Замените

Низкий уровень
охлаждающей жидкости

Утечки охлаждающей жидкости

1. Шланги радиатора или отопителя
2. Неисправность крышки радиатора
3. Корпус термостата
4. Радиатор
5. Насос охлаждающей жидкости

Исправьте
Замените
Замените
Замените
Замените
Замените

Засорение радиатора

Посторонние частицы в охлаждающей жидкости

Замените охлаждающую жидкость









ЕMА-14

ДВИГАТЕЛЬ - МЕХАНИЧЕСКАЯ ЧАСТЬ  (V6 2.7)







Признак неисправности

Вероятная причина

Устранение

Неисправность термостата
Неисправность крышки радиатора

Замените детали
Замените детали

Затруднен проход охлаждающей жидкости в системе
охлаждения

Очистите систему охлаждения или
замените детали

Ослабление или обрыв ремня привода генератора
Неисправность насоса охлаждающей жидкости

Отрегулируйте натяжение или замените
Замените

Неисправность датчика температуры охлаждающей
жидкости или его проводки

Отремонтируйте или замените


Ненормально высокая
температура охлаждающей
жидкости

Неисправность электровентилятора радиатора
Дефект тармовыключателя вентилятора(thermo-
sensor on radiator)
Низкий уровень охлаждающей жидкости

Отремонтируйте или замените
Замените

Долейте охлаждающую жидкость

Неисправность термостата

Замените

Ненормально низкая
температура охлаждающей
жидкости

Неисправность датчика температуры охлаждающей
жидкости или его проводки

Отремонтируйте или замените

Утечке в системе
охлаждения масла

Ослабли крепления шлангов или распределительной
трубы
Деформация шлангов и/или трубок

Подтяните

Замените

Электровентилятор
радиатора не включается

Дефект электродвигателя

Дефект датчика-выключателя

Отремонтируйте или замените

Отремонтируйте или замените

Негерметичность системы
выпуска

Ослабление крепления в местах соединений
Дефект труб системы выпуска или глушителя

Подтяните
Замените или отремонтируйте

Прогорание перегородок в глушителе
Дефект резинометаллического кронштейна подвеса

Замените
Замените

Труба системы выпуска или глушитель контактируют
с кузовом

Исправьте

Посторонний шум от
системы выпуска

Дефект труб системы выпуска или глушителя

Отремонтируйте или замените
