FUEL SYSTEM

REPLACEMENT

E16A29BC

CAUTION

After replacing (an) injector(s), MUST input the in-
jector data (7 digit) into the ECM.

1.

Turn ignition switch OFF.

2.

Disconnect the negative (-) battery cable.

3.

Replace the injector with a new one according to the
"REMOVAL" and "INSTALLATION" procedures.

4.

Connect a scan tool to Data Link Connector (DLC).

5.

Connect the negative (-) battery cable.

6.

Turn ignition switch on.

7.

Select "ENGINE (DIESEL)".

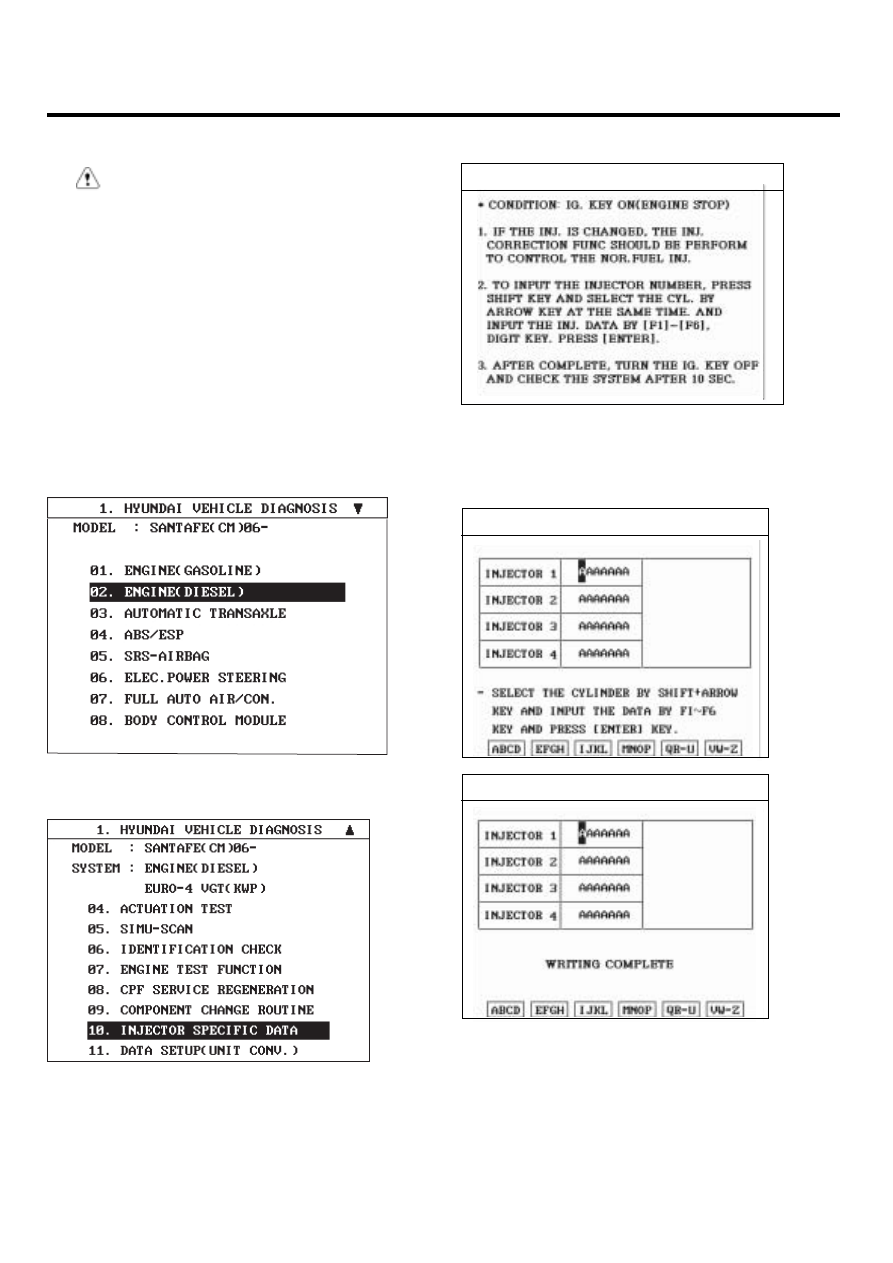

SCMFL6114L

8.

Select "INJECTOR SPECIFIC DATA".

SCMFL6142L

9.

Press "ENTER" key.

1. HYUNDAL VEHICLE DIAGNOSIS

SCMFL6143L

10. Input the injector data (7 digit) written on the top of

each injector with function keys ([F1] ~ [F6]) and num-
ber keys.

1.10. INJECTOR SPECIFIC DATA

1.10. INJECTOR SPECIFIC DATA

SCMFL6144L

FUEL DELIVERY SYSTEM-DIESEL

FL -539

11. Wait 10 seconds after displaying "WRITING COM-

PLETE", turn ignition switch OFF.

NOTE

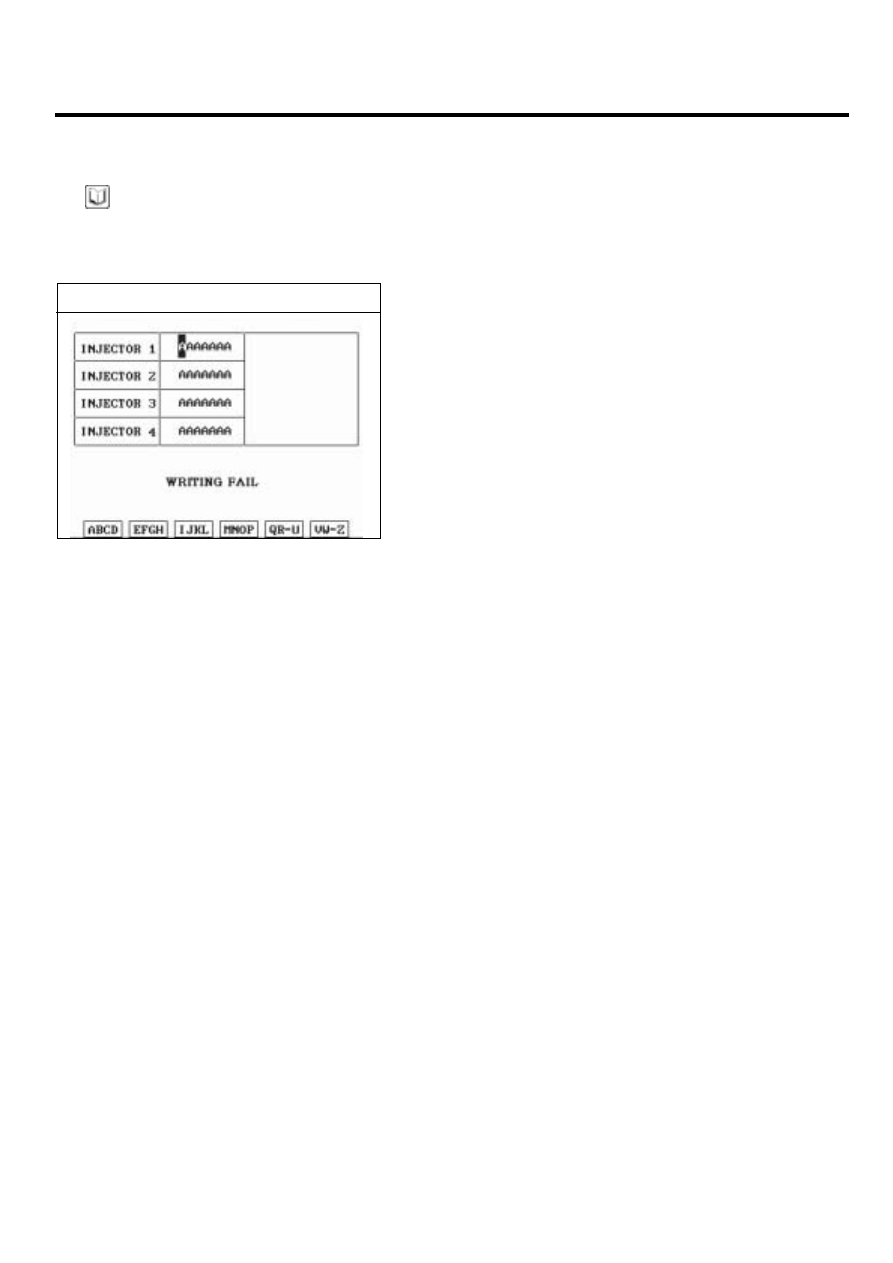

When "WRITING FAIL" is displayed on the scan tool,
input injector data (7 digits) of each cylinder into a new
ECM again starting from 6th step.

1.10. INJECTOR SPECIFIC DATA

SCMFL6145L

FL -540

FUEL SYSTEM

INSPECTION

E67C26FA

USING HI-SCAN(PRO)

TEST MODE

• COMPRESSION TEST
• IDLE SPEED COMPARISON
• INJECT QUANTITY COMPARISON

TEST PROCEDURE

1.

Connect Scan tool to the DLC and select "Vehicle"
and "Engine Test Function".

1. HYUNDAI/KIA VEHICLE DIAGNOSIS

MODEL    :  VEHICLE NAME

SYSTEM  :  ENGINE(DIESEL)



01. DIAGNOSISTIC TROUBLE CODE

02. CURRENT DATA

03. FLIGHT RECORD

04. ACTUATION TEST

05. SIMU-SCAN

06. IDENTIFICATION CHECK

07. ENGINE TEST FUNCTION

08. DATA SETUP(UNIT CONV.)

EFQG090A

2.

Information for ECM version is displayed as below.

1.7.  COMPRESSION TEST

SYSTEM IMFORMATION

P/N : ***** - *****
S/W : ********

This function is available

If you ready, press [ENTER].

1.7.  COMPRESSION TEST

SYSTEM IMFORMATION

P/N : ***** - *****
S/W : ********

This function is not available.

Not all ECM version support

this function

If you ready, press [ENTER].

<Available system>

<Not available system>

LFIF660B

3.

After pressing "[ENTER]" select "COMPRESSION
TEST" mode and press "[ENTER]".

1.7.  COMPRESSION TEST

01. COMPRESSION TEST

02. IDLE SPEED COMPARISON

03. INJECT. QUANTITY COMPARISON

LFIF660D

FUEL DELIVERY SYSTEM-DIESEL

FL -541

4.

Set the test condition described as below screen and
then, crank engine. When engine stop message be-
ing appeared, stop cranking.

7.1.  COMPRESSION TEST

This test is used for detecting
cylinder specific engine speed
without injection.
   * Test condition
         - Shift lever        : P or N
         - Engine            : Stop (IGN. ON)
         - Electrical Load : OFF
If you ready, now cranking, and stop
cranking when stop message appear on
the screen.   Press [ENTER].

LFIF660E

5.

Press "ANAL" and the test result is appeared.

7.1 COMPRESSION TEST

Cylinder engine speed(RPM)

#1

When the stop message appear, stop cranking.

ANAL

356

356

356

356

357

356

355

355

356

356

356

356

355

356

355

357

356

356

355

355

355

355

356

355

356

356

355

355

#2

#3

#4

LFIF660F

NOTE

During cranking engine does not start.

7.1 COMPRESSION TEST

Cylinder engine speed(RPM)

#1

356

356

356

356

357

356

355

355

356

356

356

356

355

356

355

357

356

356

355

355

355

355

356

355

356

356

355

355

#2

AVG

HELP

#3

#4

Data scanning button

LFIF660G
