GENERAL

EMA -15

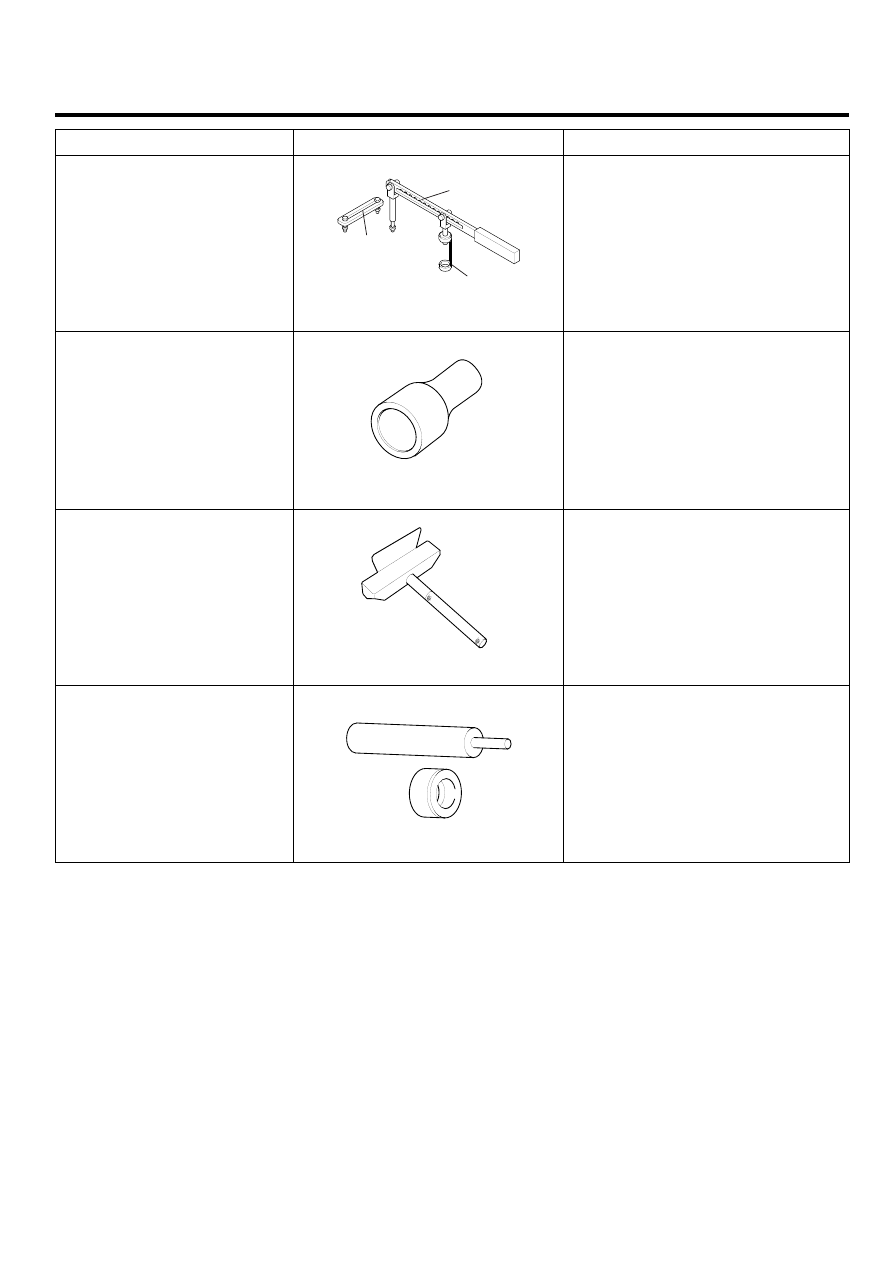

Tool (Number and name)

Illustration

Use

Valve spring compressor

＆

holder

(09222-3K000)
(09222-3C300)

A

A

B

ECRF003A

Removal and installation of the intake
or exhaust valves.
A : 09222-3K000
B : 09222-3C300 (holder)

Crankshaft rear oil seal installer
(09231-33000)

LDLG032A

Installation of the crankshaft rear oil seal

Oil pan remover
(09215-3C000)

KDRF219A

Removal of oil pan

Valve guide installer
(09221-3F100 A/B)

ECKA010B

Removal and installation of the
valve guide

EMA -16

ENGINE (G6EA - GSL 2.7)

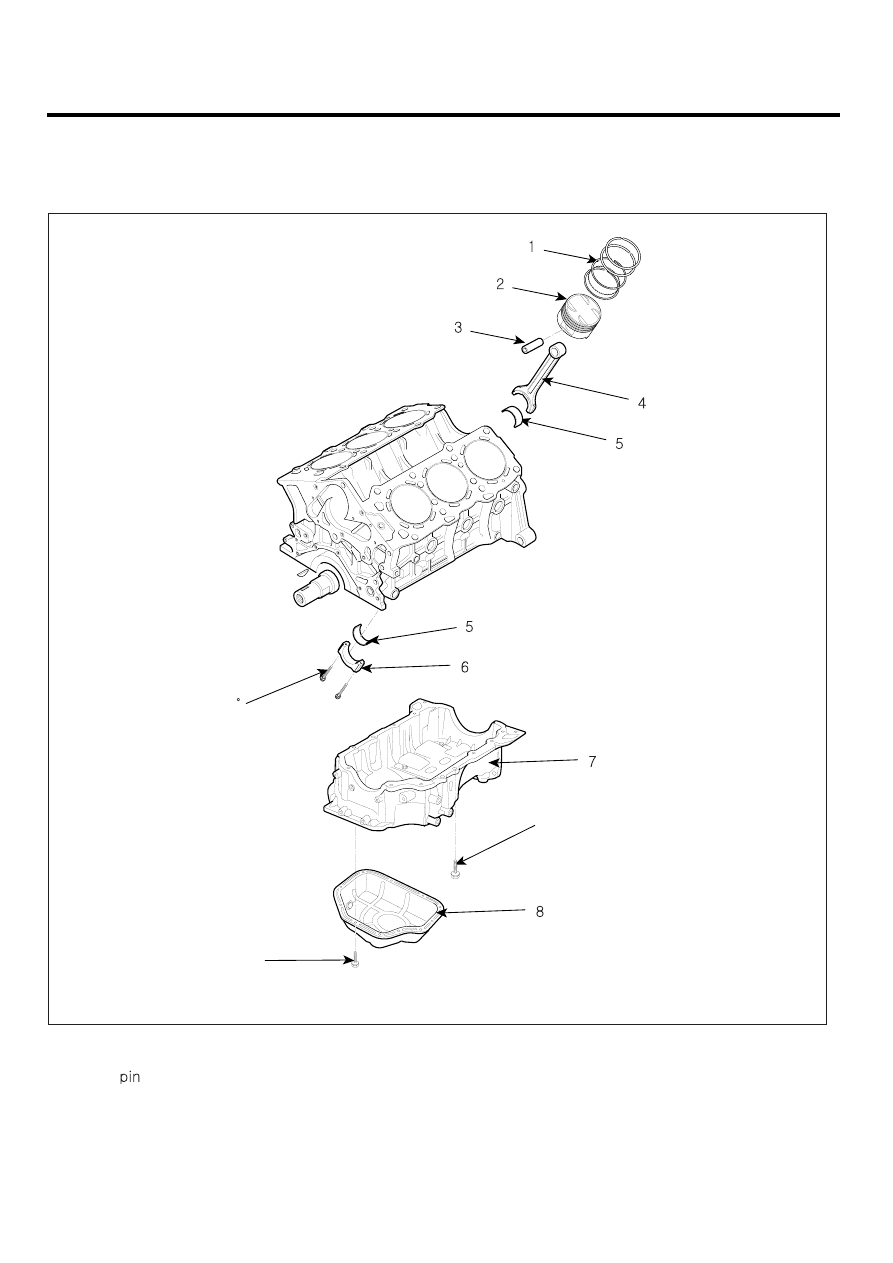

ENGINE BLOCK

COMPONENTS

E98DF5AD

1.  Piston ring
2.  Piston
3.  Piston
4.  Connecting rod

5.  Connecting rod bearing
6.  Connecting rod cap
7.  Upper oil pan
8.  Lower oil pan

19.6(2.0, 14.5) + 90

9.8 ~ 11.8

(1.0 ~ 1.2, 7.2 ~ 8.7)

18.6 ~ 23.5
(1.9 ~ 2.4, 13.7 ~ 17.4)

TORQUE : N.m (kgf.m, lb-ft)

LDLG042A

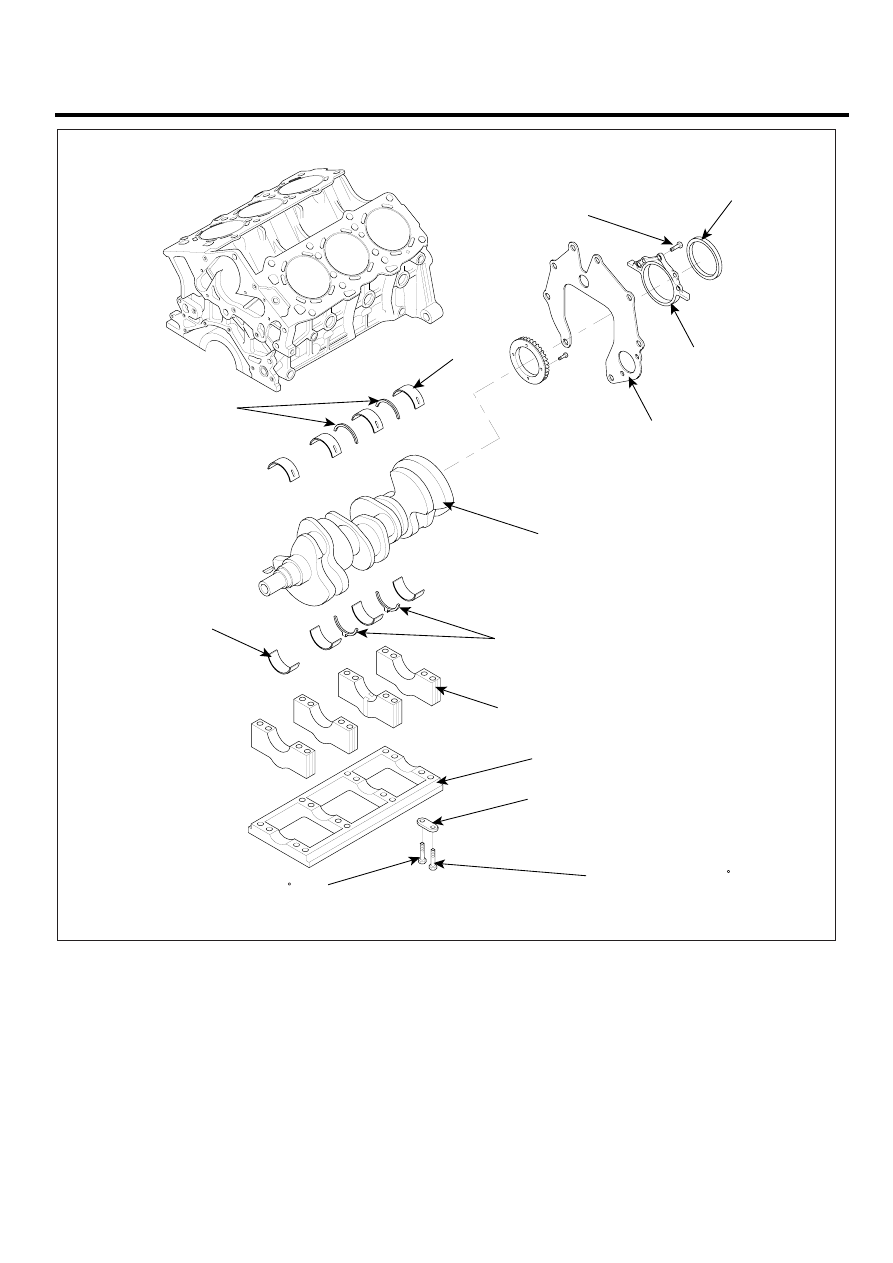

ENGINE BLOCK

EMA -17

1.  Rear oil seal
2.  Rear oil seal case
3.  Rear plate
4.  Crankshaft upper bearing
5.  Crankshaft
6.  Lower thrust bearing

  7.  Crankshaft lower bearing
  8.  Main bearing cap
  9.  Bearing cap bridge
10.  Bearing cap bolt washer
11.  Upper thrust bearing

1

2

3

5

4

11

6

8

9

10

7

29.4(3.0, 21.7) + 90 (M10)

15.7(1.6, 11.6) + 90 (M8)

9.8 ~ 11.8
(1.0 ~ 1.2, 7.2 ~ 8.7)

TORQUE : N.m (kgf.m, lb-ft)

LDLG043A

EMA -18

ENGINE (G6EA - GSL 2.7)

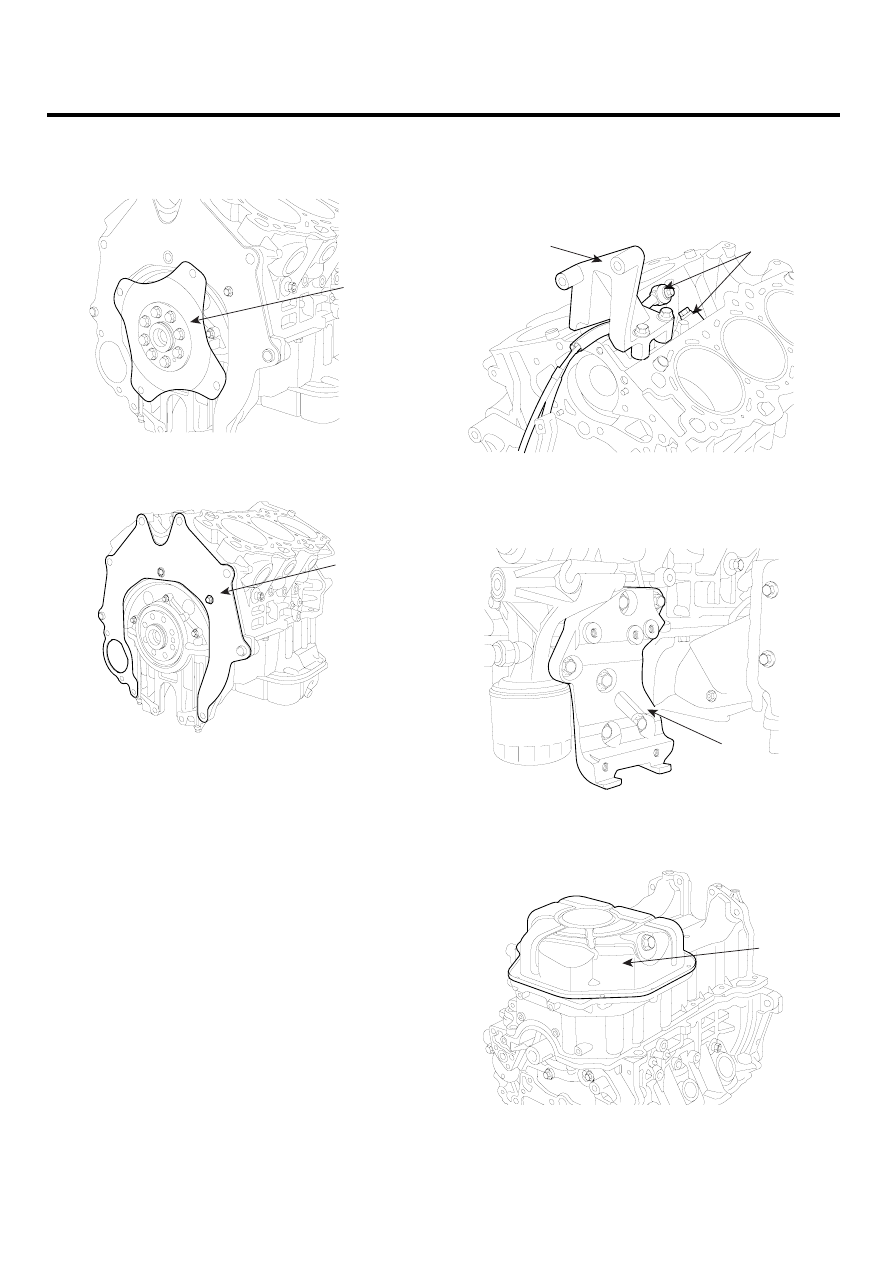

REMOVAL

E2BF11E6

1.

Remove the drive plate(A).

A

KCBF120A

2.

Remove the rear plate(A).

A

KCBF121A

3.

Remove timing belt.

4.

Remove intake manifold.

5.

Remove exhaust manifold.

6.

Remove generator from engine.(Refer to ’ST’ group).

7.

Remove power steering pump from engine.(Refer to
’HA’ group).

8.

Remove cylinder head.

9.

Remove A/C compressor from engine.(Refer to ’EE’
group).

10. Remove water pump assembly.

DISASSEMBLY

EB2506EF

1.

Remove the power steering pump bracket(A) and the
knock sensor(B).

A

B

KCBF122A

2.

Remove the air conditioning compressor bracket(A).

A

KCBF138A

3.

Remove the lower oil pan(A).

A

KCBF123A
