ATA -130

AUTOMATIC TRANSAXLE (A5HF1)

2.

CHECK PCM/TCM

1)

Connect scantool to data link connector(DLC).

2)

Ignition "ON" ＆ Engine "OFF".

3)

Select A/T solenoid valve actuator test and operate actuator test.

4)

Can you hear operating sound for OD SOLENOID VALVE actuator testing function?

YES

▶ Go to "Verification of vehicle repair" procedure.

NO

▶ Replace PCM/TCM and go to "Verification of vehicle repair" procedure.

ACTUATOR TEST CONDITION
1.

IG SWITCH ON

2.

TRANSAXLE RANGE SWITCH is normal

3.

P RANGE

4.

Vehicle Speed 0mph(0km/h)

5.

Throttle position sensor ＜ 1V

6.

IDLE SWITCH ON

7.

ENGINE RPM 0

VERIFICATION OF VEHICLE REPAIR

E1B3F5DA

Refer to DTC P0743.

AUTOMATIC TRANSAXLE SYSTEM

ATA -131

DTC P0770 SHIFT CONTROL SOLENOID VALVE E CIRCUIT MALFUNCTION

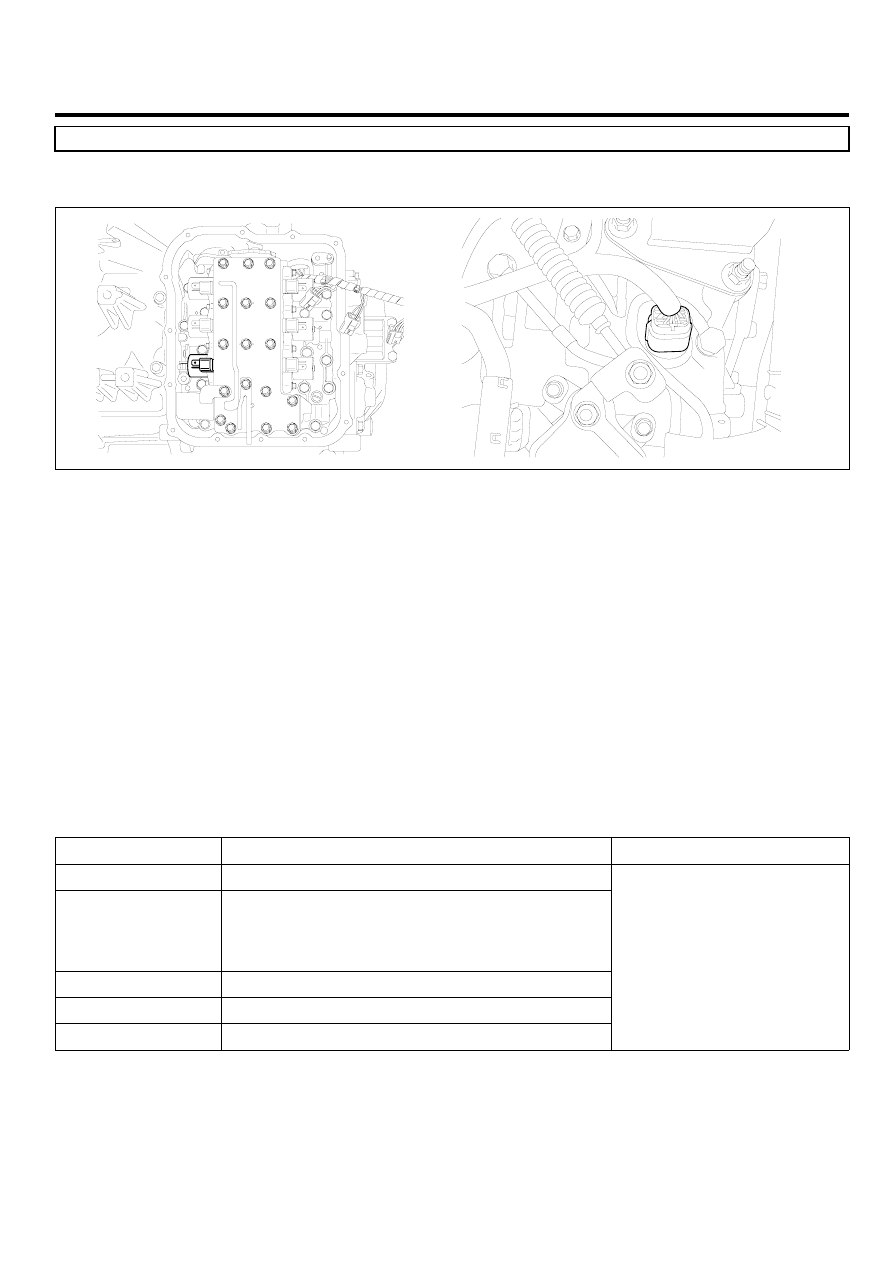

COMPONENT LOCATION

EE8DD590

AKKF120K

GENERAL DESCRIPTION

E85EDBFC

The Automatic transmission changes the gear position of the transmission by utilizing a combination of clutches and
brakes, which are controlled by solenoid valves. This automatic transmission consists of a: LR (Low and Reverse Brake),
2ND (2nd Brake), UD (Under Drive Clutch), OD (Over Drive Clutch), REV (Reverse Clutch), and a RED (Reduction Brake,
only for 5 speed transmissions).
The RED Brake is engaged in the 1st, 2nd, 3rd gear and reverse gear positions.

DTC DESCRIPTION

E74450E8

The TCM checks the Reduction Control Signal by monitoring the feedback signal from the solenoid valve drive circuit. If
an unexpected signal is monitored (for example, high voltage is detected when low voltage is expected, or low voltage
is detected when high voltage is expected), the TCM judges that the Reduction control solenoid circuit is malfunctioning
and sets this code.

DTC DETECTING CONDITION

E083D2CD

Item

Detecting Condition

Possible cause

DTC Strategy

• Check voltage range

Enable Conditions

• Not being control for "N-D or N-R"
• Voltage of AT relay ≥ 10V
• Not Fail Safe Status
• IG "ON"

Threshold value

• Out of available voltage range

Diagnostic Time

• more than 320 ms

Fail Safe

• Locked in 3 rd gear.(Control relay off)

• Open or short in circuit
• Faulty RED SOLENOID

VALVE

• Faulty PCM/TCM

SPECIFICATION

E4C50EBE

Refer to DTC P0743.

ATA -132

AUTOMATIC TRANSAXLE (A5HF1)

SIGNAL WAVEFORM

EFF854FE

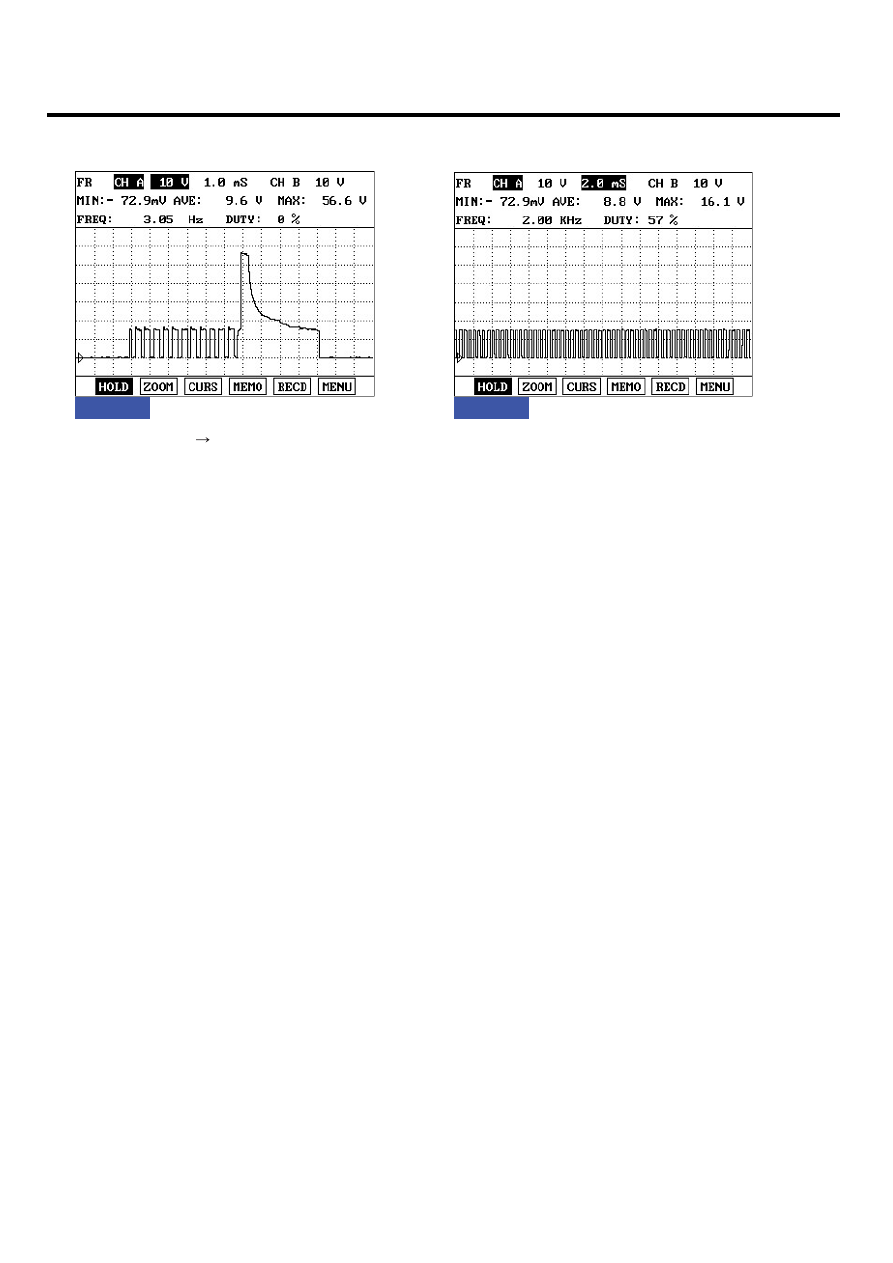

FIG.1)

FIG. 1) "5TH" gear

 "4TH" gear

FIG. 2) "P & N" Range

FIG.2)

EKBF121A

MONITOR SCANTOOL DATA

E9E7C945

1.

Connect scantool to data link connector(DLC).

2.

Engine "ON".

3.

Monitor the "RED SOL. VALVE" parameter on the scantool.

4.

Shift gear at each position.

AUTOMATIC TRANSAXLE SYSTEM

ATA -133

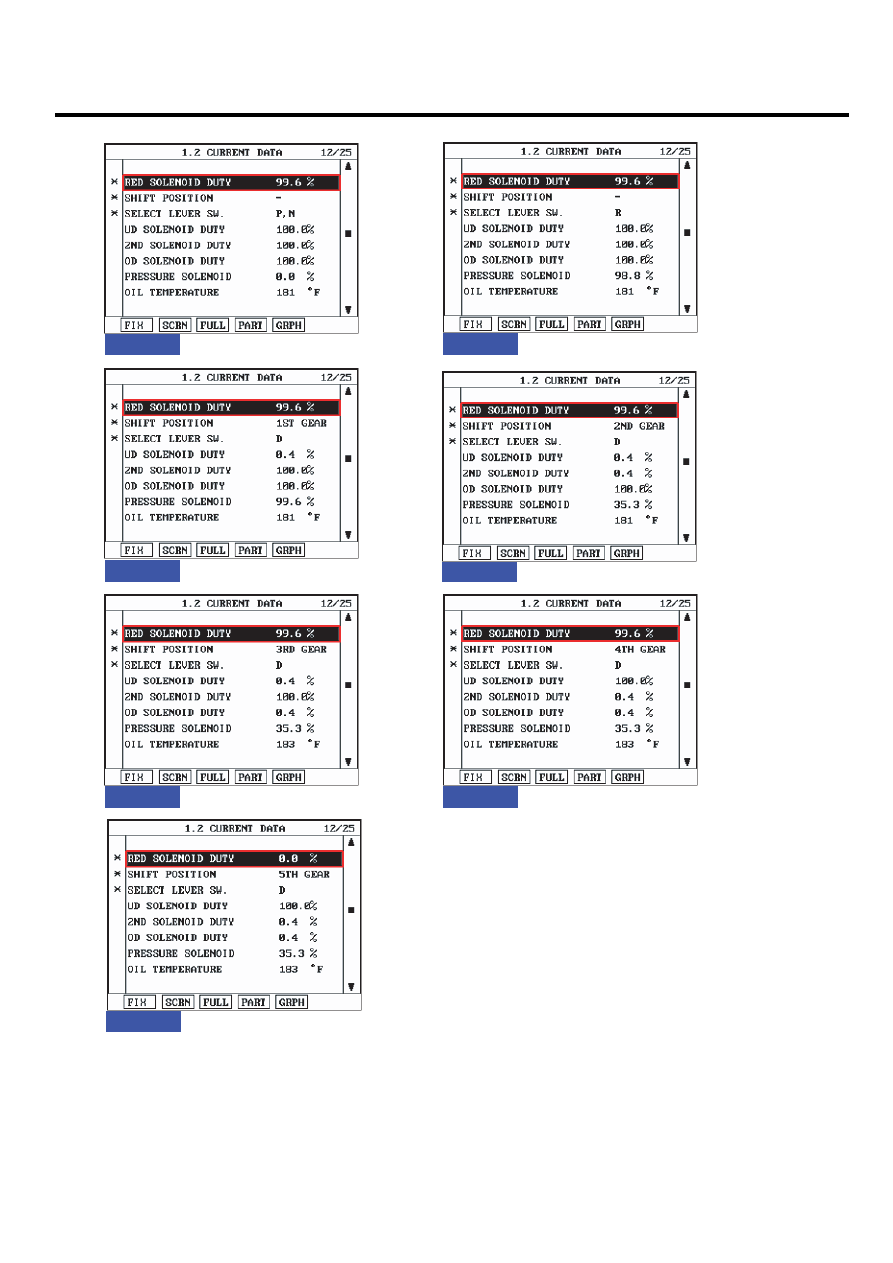

FIG.1)

FIG.2)

FIG. 1) P,N
FIG. 2) "R"
FIG. 3) "D 1st" gear
FIG. 4) "2nd" gear
FIG. 5) "3rd" gear
FIG. 6) "4th" gear
FIG. 7) "5th" gear

FIG.3)

FIG.4)

FIG.5)

FIG.6)

FIG.7)

LKKG209I
