DIESEL CONTROL SYSTEM

FLA -519

2)

Measure the resistance between diagnostic connector 3 and 11.

3)

Disconnect ECM and TCM connector.

4)

Measure the resistance between diagnostic connector 3 and 11.

Specification : Both ECM and TCM connected : 60 ± 3Ω (Test 1)
Both ECM and TCM disconnected : 120 ± 3Ω (Test 2)

5)

Is CAN BUS resistance within the specification?

YES

▶ Go to "2.Check short to ground in CAN BUS" as follows.

NO

▶ Below 10Ω for both conditions(disconnected, connected) : Repair short between CAN BUS and go to "Veri-
fication of Vehicle Repair".
▶ 120Ω for both conditions(disconnected, connected) : Go to "4. Check CAN BUS continuity".
▶ Infinite Ω for both conditions(disconnected, connected) :Repair open in CAN communication circuit between
DLC terminal and In-pannel junction box.

2.

Check short to ground in CAN BUS

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect ECM and TCM connectors.

3)

Check continuity between DLC terminal 3 and chassis ground. (CAN HIGH)

4)

Check continuity between DLC terminal 11 and chassis ground. (CAN LOW)

Specification : Discontinuity ( Infinite Ω )

5)

Is measured resistance within the specification?

YES

▶ Go to "3. Check short to battery in CAN BUS".

NO

▶ Repair short to ground in circuit and go to "Verification of Vehicle Repair".

3.

Check short to battery in CAN BUS

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect ECM and TCM connectors.

3)

IG KEY "ON".

4)

Measure the voltage of DLC terminal 3. (CAN HIGH)

5)

Measure the voltage of DLC terminal 11. (CAN LOW)

Specification : 0.0V~0.1V

FLA -520

FUEL SYSTEM

6)

Is measured resistance within the specification with both connector disconnected?

YES

▶ Go to"4. Check CAN BUS continuity" as follows.

NO

▶ Repair short to battery and go to "Verification of Vehicle Repair".

4.

Check CAN BUS continuity

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect ECM and TCM connectors.

3)

Check continuity between DLC terminal 3 and CAN HIGH terminal of each module.
( CAN HIGH : ECM connector terminal 84, TCM connector terminal 38, multipurpose check connector terminal
9 )

4)

Check continuity between DLC terminal 11 and CAN LOW terminal of each module.
( CAN LOW : ECM connector terminal 83, TCM connector terminal 36, multipurpose check connector terminal
17 )

Specification : Continuity(below 1.0Ω )

5)

Is the measured resistance within the specification?

YES

▶ Go to "Component Inspection".

NO

▶ Repair open in CAN BUS and go to "Verification of Vehicle Repair".

COMPONENT INSPECTION

EB2BC521

1.

Check CAN communication waveform generation

1)

IG KEY "OFF", ENGINE "OFF".

2)

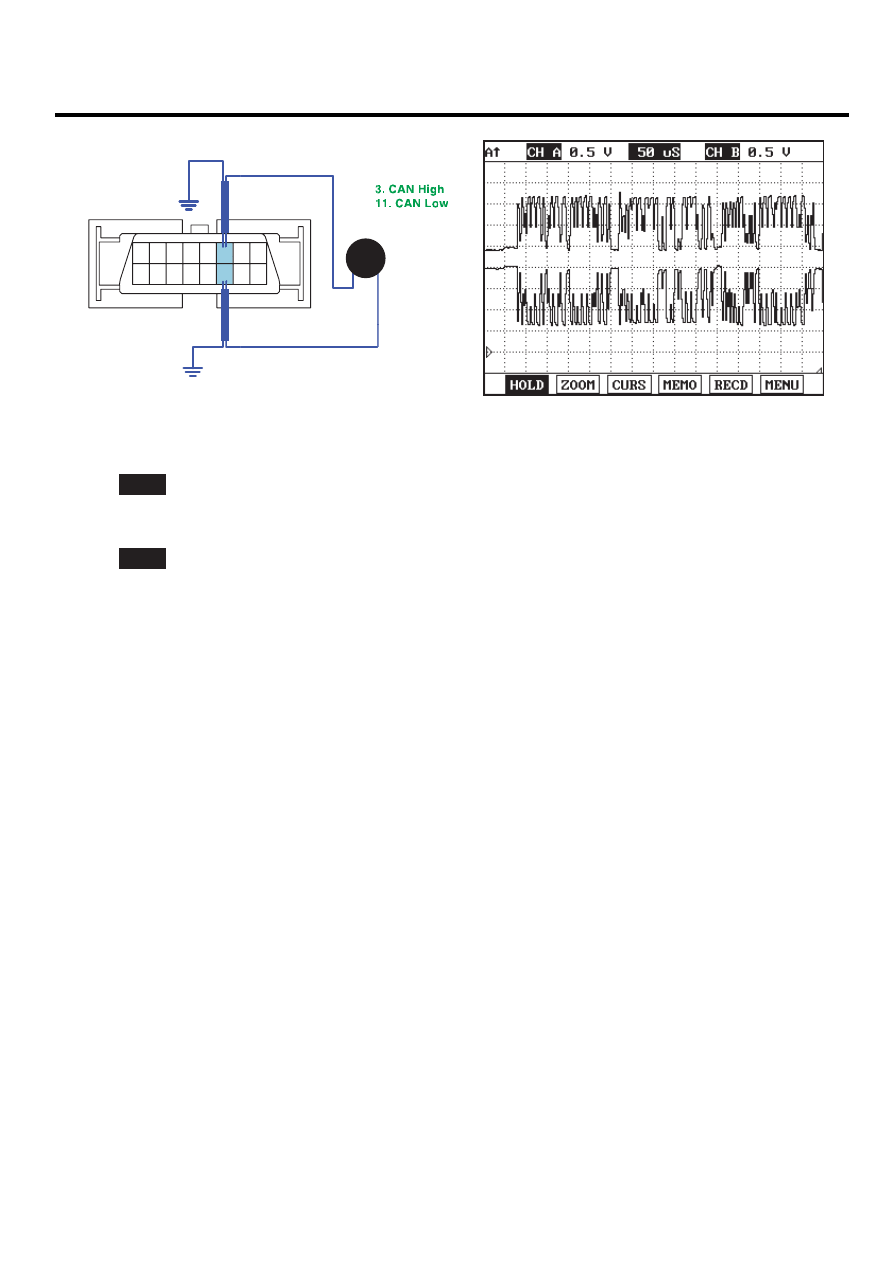

Connect 2 channel scope to DLC terminal 3(CAN HIGH) and 11(CAN LOW).

3)

IG KEY "ON" after connecting only ECM to CAN BUS.

4)

IG KEY "ON" after connecting only TCM to CAN BUS.

Specification : At IG KEY "ON", the waveform same as "Signal Waveform ＆ Data" of this code generates.
※ Different from "Signal Waveform ＆ Data", if 1) both CAN HIGH and LOW signal are fixed at 2.5 V or
2) HIGH and LOW signal are fixed at 3.5 V and 1.5 V, respectively, it is due to communication error between modules.

DIESEL CONTROL SYSTEM

FLA -521

M33

4

6

* *

*

11

9

2

3

5

1

12

13

*

*

*

SCOP

EGNG014O

5)

Does correct waveform generate from each module?

YES

▶ Go to "Verification of Vehicle Repair".

NO

▶ Replace the module which generates poor communication waveform, and go to "Verification of Vehicle Re-
pair".

VERIFICATION OF VEHICLE REPAIR

E52922D3

Refer to DTC U0001.

FLA -522

FUEL SYSTEM

DTC U0101 SERIAL COMMUNICATION PROBLEM WITH TCU (TIMEOUT)

COMPONENT LOCATION

E99076AA

Refer to DTC U0001.

GENERAL DESCRIPTION

E9325B17

Refer to DTC U0001.

DTC DESCRIPTION

E152F2B6

U0101 is set when ECM send data requiring signal to TCM, but no return signal is transmitted to ECM within 0.5 sec..
This code is due to TCM CAN line related problem or TCM module failure.

DTC DETECTING CONDITION

E8DD8B33

Item

Detecting Condition

Possible Cause

DTC Strategy

• Signal monitoring

Enable Conditions

• IG KEY "ON"

ThresholdValue

• CAN communication error between ECM and TCS1

DiagnosticTime

• 500ms

Fuel Cut

NO

EGR Off

NO

Fuel Limit

NO

Fail Safe

MIL

NO

• CAN BUS
• CAN communication module

component

SPECIFICATION

E5474A2C

Refer to DTC U0001.

SCHEMATIC DIAGRAM

E7FF388C

Refer to DTC U0001.

SIGNAL WAVEFORM AND DATA

ED2B5DA1

Refer to DTC U0001.

TERMINAL AND CONNECTOR INSPECTION

E24A3CE3

Refer to DTC U0001.

SIGNAL CIRCUIT INSPECTION

E036E3FA

1.

Check CAN BUS resistance

1)

IG KEY "OFF", ENGINE "OFF".
