DIESEL CONTROL SYSTEM

FLA -279

Specification : When Electric EGR control valve does not operate 6% duty) at idle : 340mg/st ± 50 mg/st
When Electric EGR control valve operates(Approx. 50% duty) at idle : 200ms/st ± 50 mg/st

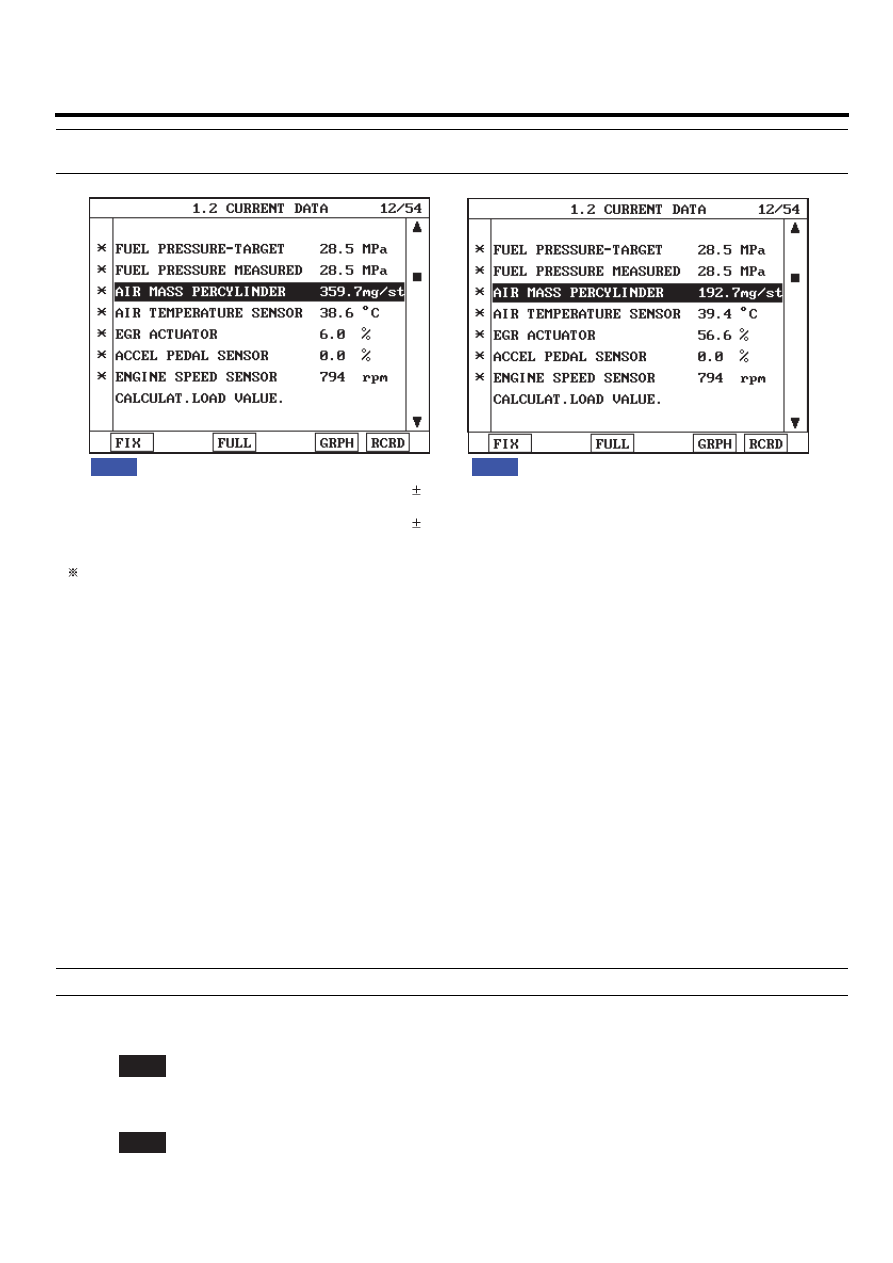

Fig.1

Fig.2

Fig.1) Check if "AIR MASS PERCYLINDER"l is 340mg/st

50mg/st without EEGR operation at warm idle

         (Electric EGR control valve 6% duty)
Fig.2) Check if "AIR MASS PERCYLINDER"l is 200mg/st   50mg/st with EEGR operation at warm idle
        (Electric EGR control valve approx. 50% duty)

Electric EGR control valae operates as decelerating after rapid acceleration when idle EEGR does not operate, Electric

EGR control valve operating duty decreases as time goes by. This controlling process lasts for about 3 min. and Electric
EGR control valve turns "OFF" (duty 6% ) after 3 min..


EGNG012R

TERMINAL AND CONNECTOR INSPECTION

E24B9677

Refer to DTC P0489.

POWER CIRCUIT INSPECTION

EF73F372

1.

Check power circuit voltage

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect Electric EGR control valve connector

3)

IG KEY "ON"

4)

Measure the voltage of terminal 2 of Electric EGR control valve connector

Specification : 11.5V~13.0V

5)

Is the measured voltage within the specification?

YES

▶ Go to "Control Circuit Inspection".

NO

▶ Repair E/R FUSE ＆ RELAY BOX 15A INJ fuse and related circuit and go to "Verification of Vehicle Repair".

FLA -280

FUEL SYSTEM

CONTROL CIRCUIT INSPECTION

EF85A419

1.

Check control circuit monitoring voltage

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect Electric EGR control valve connector.

3)

IG KEY "ON".

4)

Measure the voltage of terminal 1 of Electric EGR control valve connector.

Specification : 3.2V~3.7V

5)

Is the measured voltage within the specification?

YES

▶ Go to "Component Inspection".

NO

▶ When voltage is not detected : Go to "2. Check open in control circuit" as follows.
▶ When high voltage is detected : Repair short to battery and go to "Verification of Vehicle Repair".

2.

Check open in control circuit

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect Electric EGR control valve connector and ECM connector.

3)

Check continuity between Electric EGR control valve terminal 1 and ECM connector terminal 59.

specification : Continuity ( below 1.0Ω )

4)

Is the measured resistance within the specification?

YES

▶ Repair short to ground and go to "Verification of Vehicle Repair".

NO

▶ Repair open in control circuit and go to "Verification of Vehicle Repair".

COMPONENT INSPECTION

EC8125C7

1.

Check Electric EGR control valve component resistance

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect Electric EGR control valve.

3)

Measure the resistance between EGR actuator component terminal 1 and 2.

Specification : 14.7 ~ 16.1Ω (20℃)

DIESEL CONTROL SYSTEM

FLA -281

EGNG005C

4)

Is Electric EGR control valve component resistance within the specification?

YES

▶ Go to "Verification of Vehicle Repair".

NO

▶ Replace Electric EGR control valve and go to "Verification of Vehicle Repair".

VERIFICATION OF VEHICLE REPAIR

E79C0411

Refer to DTC P0489.

FLA -282

FUEL SYSTEM

DTC P0501 VEHICLE SPEED SENSOR A RANGE/PERFORMANCE

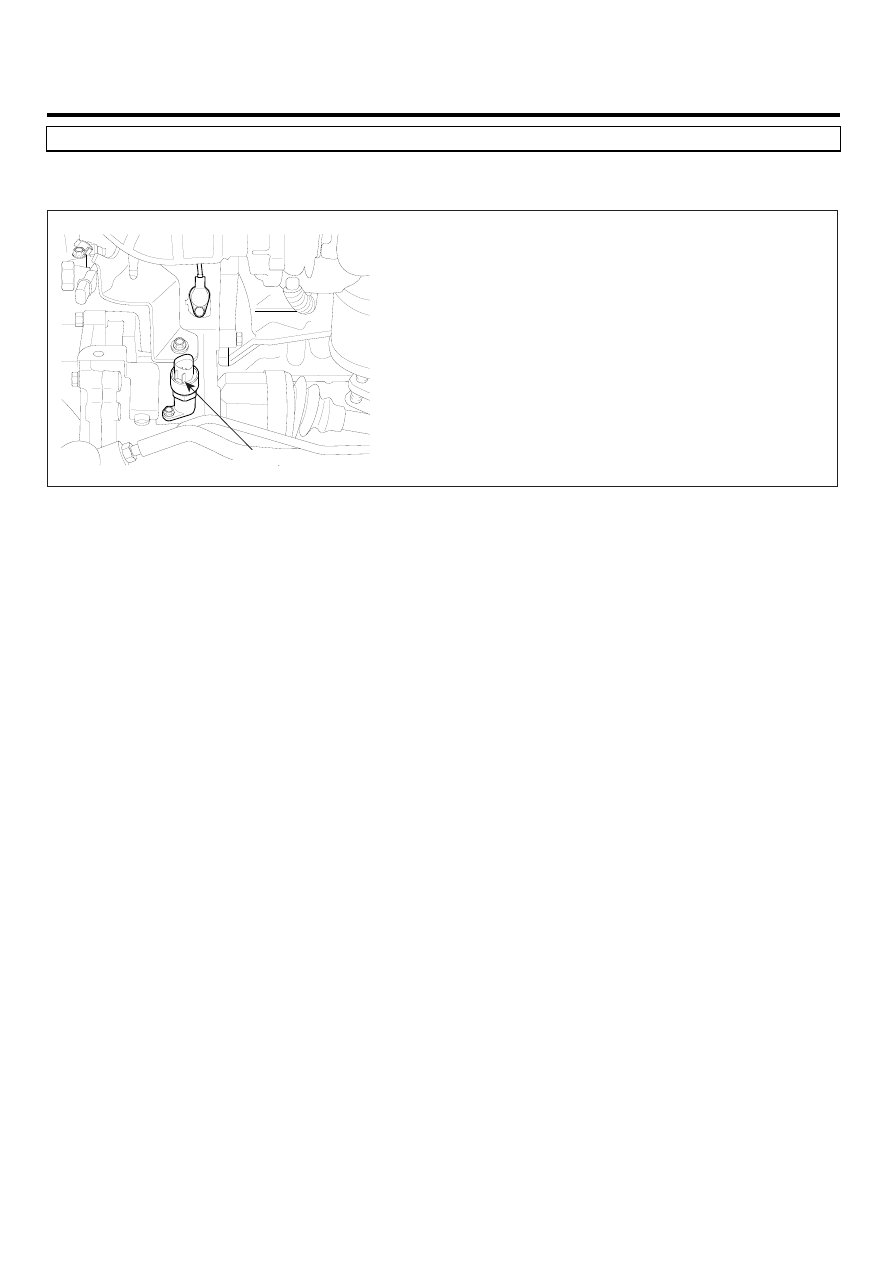

COMPONENT LOCATION

E307EA1F

VSS

EGNG011R

GENERAL DESCRIPTION

E4220010

＜M/T＞

Vehicle Speed Sensor(VSS) is hall sensor type and senses the rotating speed of differential gear mounted on
transaxle.Comparing engine speed with vehicle speed calculated based on vehicle speed sensor signal, ECM recognizes
engaged gear.

And based on the information about engaged gear, ECM performs optimum fuel injection quantity

correction. VSS signal is also used in speed meter of cluster, aircon control module, BCM, etc.

＜A/T＞

Any seperate vehicle speed sensor is not installed in auto transaxle vehicle. Therefore, instead of using sensor signal, A/T
vehicle calculates vehicle speed through the signals from "INPUT SPEED SENSOR" and "OUTPUT SPEED SENSOR"
which are installed in auto transaxle.Through E152 connector terminal 53, vehicle speed which is calculated in TCM is
used at ECM, cluster, Aircon control module, BCM, etc.

DTC DESCRIPTION

E2EECC05

P0501 is set when 1)vehicle speed below 13.8Km/h is detected for more than 1 sec. at above 4000RPM and above 38.5
cc of fuel injection quantity or 2)above 240Kph is detected for more than 0.5 sec.
