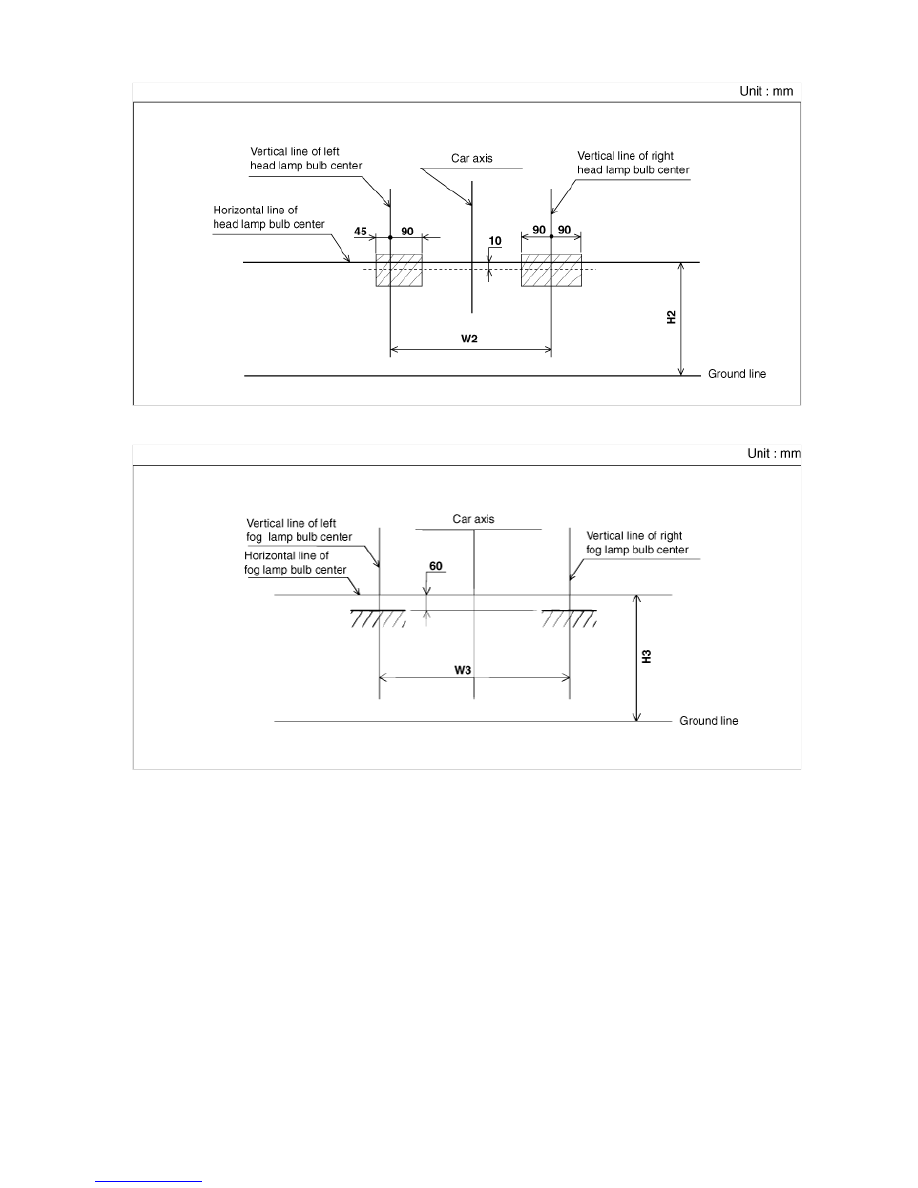

3. Turn the front fog lamp on without driver aboard.

The cut-off line should be projected in the allowable range (shaded region).





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Auto Lighting Control System > Schematic
Diagrams, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Auto Lighting Control System >
Schematic Diagrams

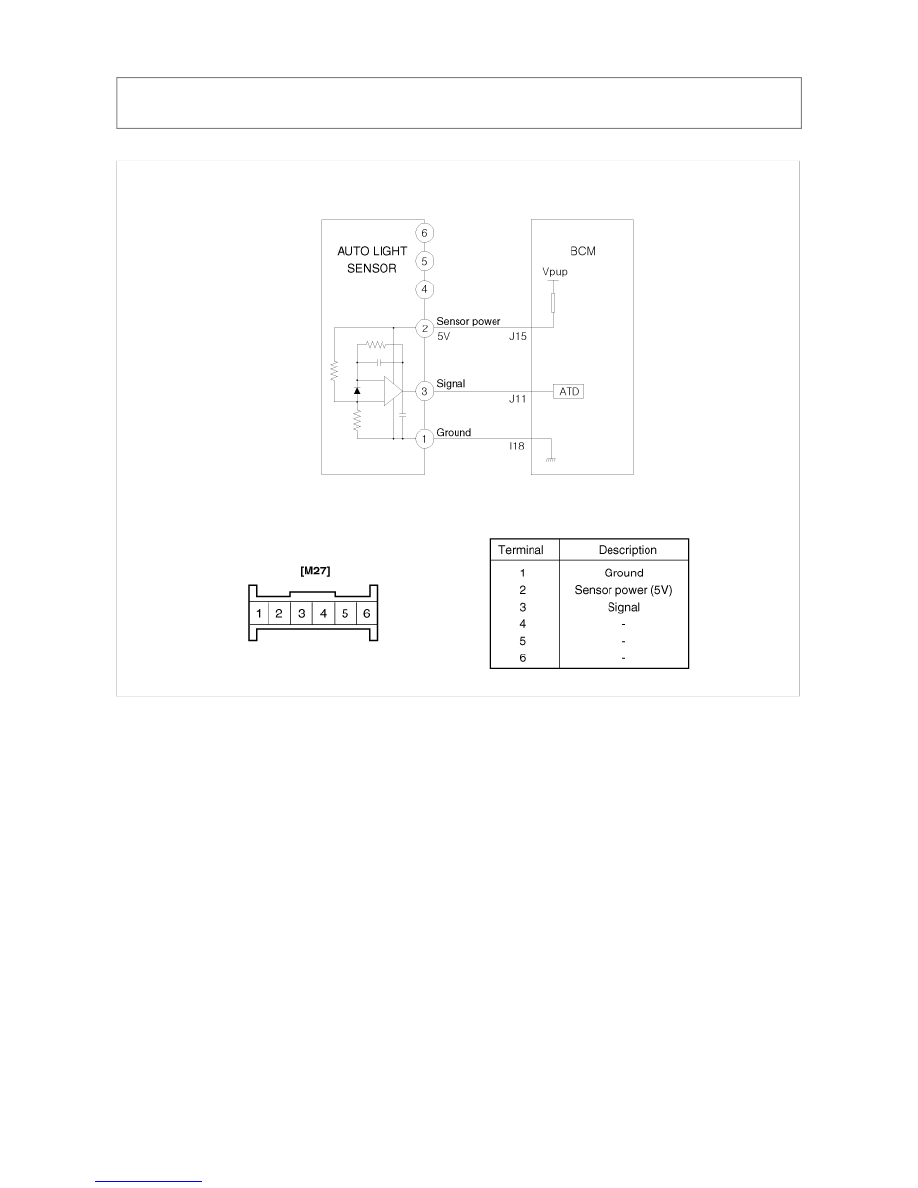

CIRCUIT DIAGRAM

The auto light control system operates by using the auto light switch and the auto light sensor detect the
illumination then turns the head lamp and tail lamp on or off automatically in accordance with the detection
illumination.



SPECIFICATIONS





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Auto Lighting Control System >
Description and Operation, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Auto
Lighting Control System > Description and Operation

DESCRIPTION

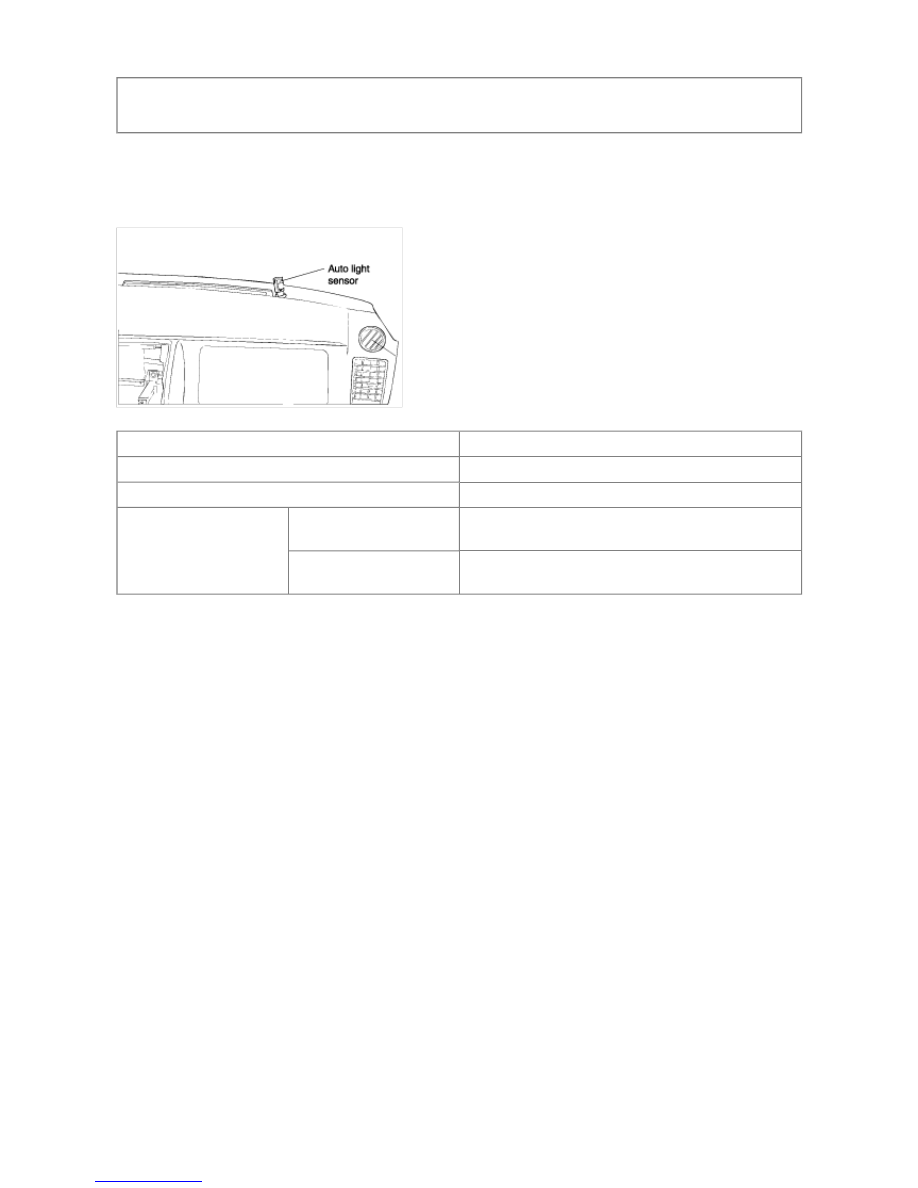

Items

Specifications

Rated voltage

DC 5V

Operating current

Max. 1mA

Detection illumination

Tail lamp

ON : 23.1 ± 3.4 (Lux), 1.77 ± 0.08 (V)

OFF : 48.0 ± 3.4 (Lux), 3.47 ± 0.10 (V)

Head lamp

ON : 6.2 ± 1.4 (Lux), 0.63 ± 0.06 (V)

OFF : 12.0 ± 1.4 (Lux), 1.02 ± 0.06 (V)



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Auto Lighting Control System >
Repair procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Auto Lighting
Control System > Repair procedures

INSPECTION

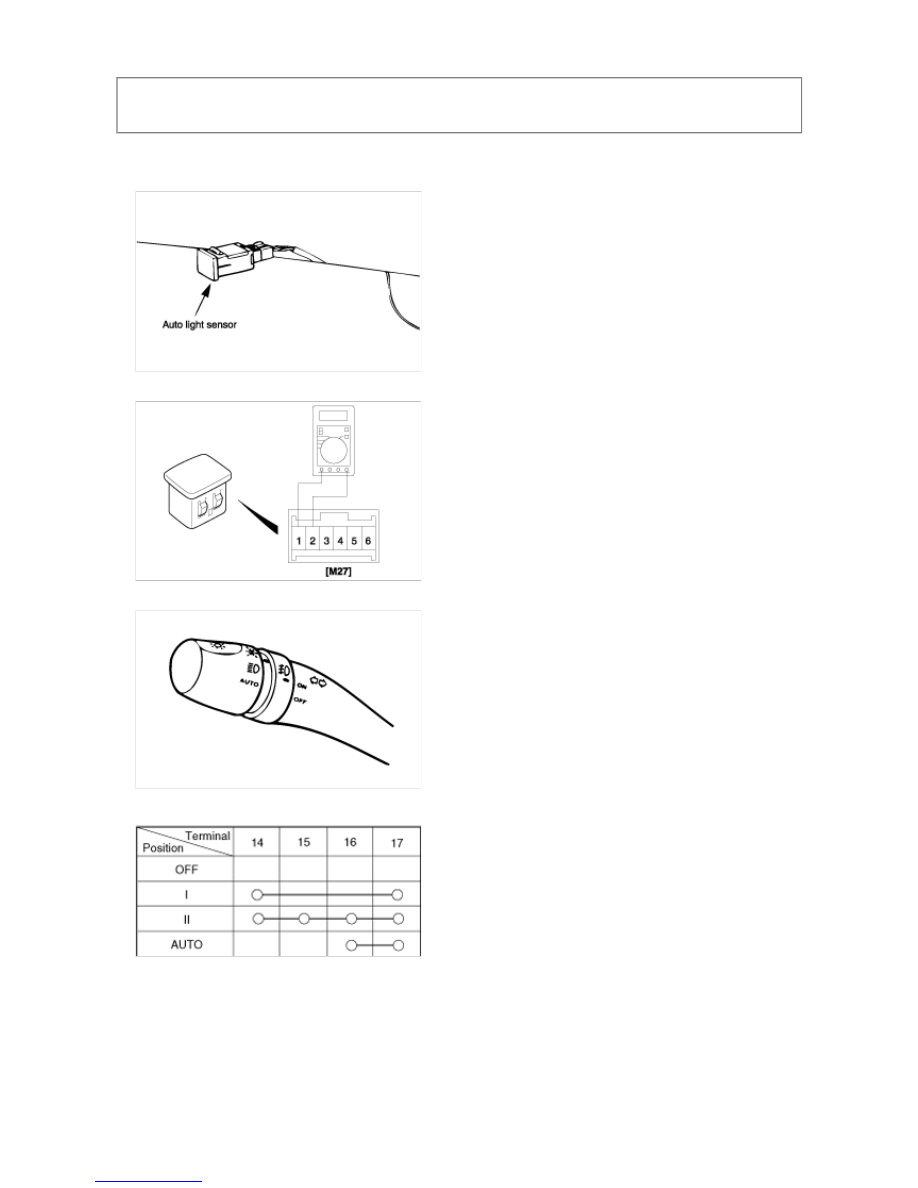

1. Detach the auto light sensor in the upper crash pad.



2. Check the continuity between terminal 2(+) and terminal 1 (-).



3. Check the continuity between the terminals while operating the switch.





AUTO LIGHT SWITCH [M01-2]
