Hyundai Tiburon (2003 year). Manual - part 146

TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air Conditioning > Blower > Blower Motor >
Components and Components Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air
Conditioning > Blower > Blower Motor > Components and Components Location

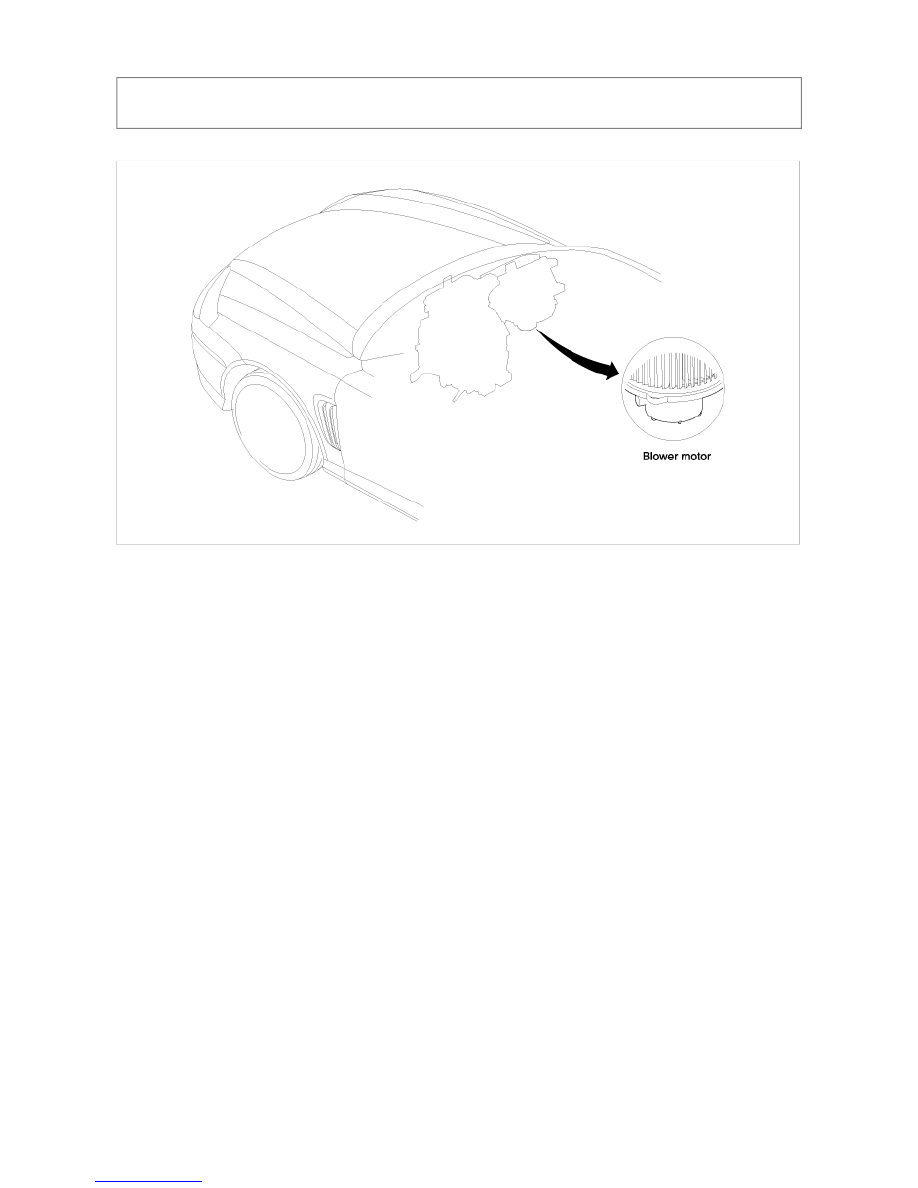

COMPONENT LOCATION

Connect the battery voltage and check the blower motor rotation.

TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air Conditioning > Blower > Blower Motor
> Repair procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air Conditioning >
Blower > Blower Motor > Repair procedures

INSPECTION

TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air Conditioning > Blower > Blower Relay
> Schematic Diagrams, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air Conditioning >
Blower > Blower Relay > Schematic Diagrams

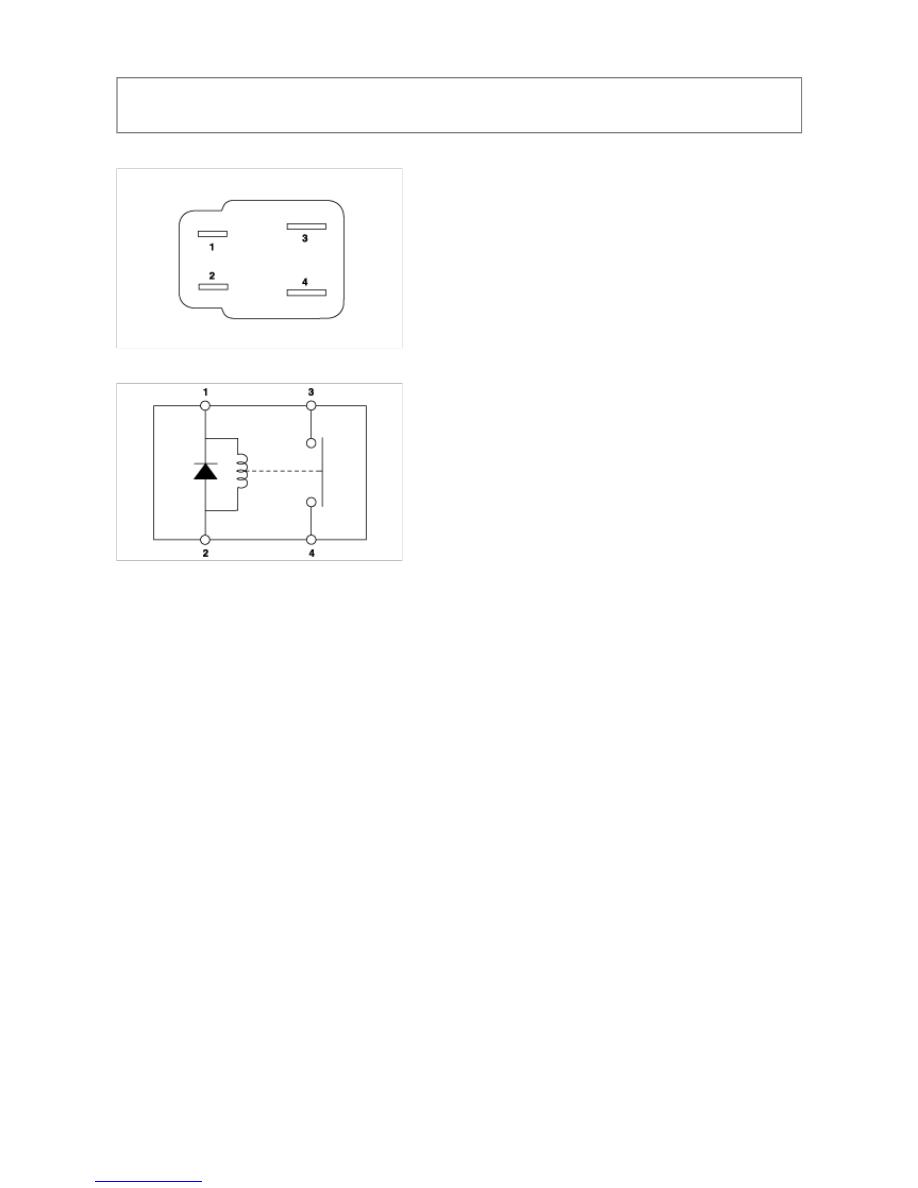

CONNECTOR

CIRCUIT DIAGRAM

There should be continuity between No.3 and No.4 terminals when power and ground are connected to the No.1
and No.2 terminals, and there should be no continuity when power is disconnected.

TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air Conditioning > Blower > Blower Relay
> Description and Operation, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air
Conditioning > Blower > Blower Relay > Description and Operation

DESCRIPTION

- Rated voltage : DC 12V

- Operation voltage range : DC 10V ~ DC 15V

- Rated load current : DC 12V, 25A (Motor lord)
