Hyundai Tiburon (2003 year). Manual - part 141

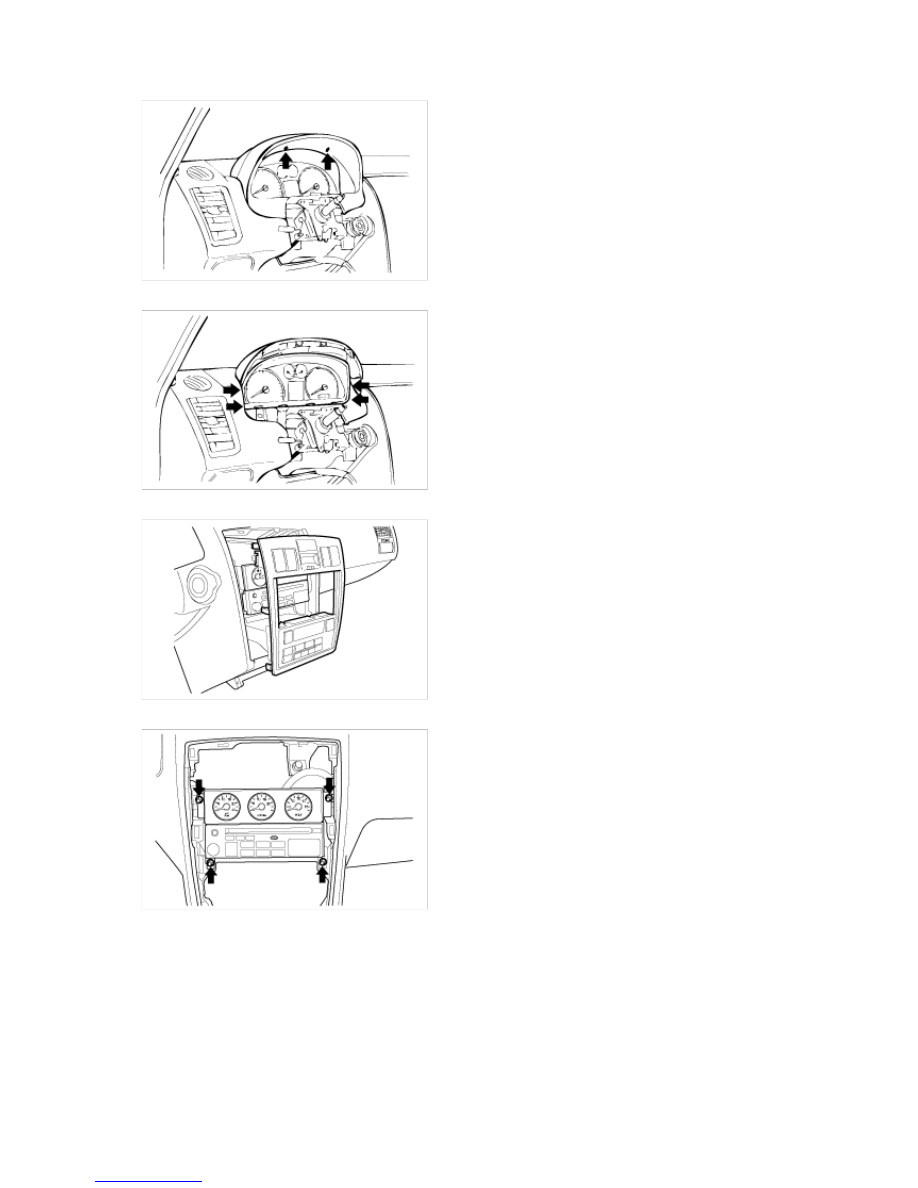

13. Remove the cluster housing.



14. Remove the cluster.



15. After removing the center facia panel, disconnect the connectors.



16. Remove the audio.



17. Remove the floor console upper cover.

18. Remove the floor console.

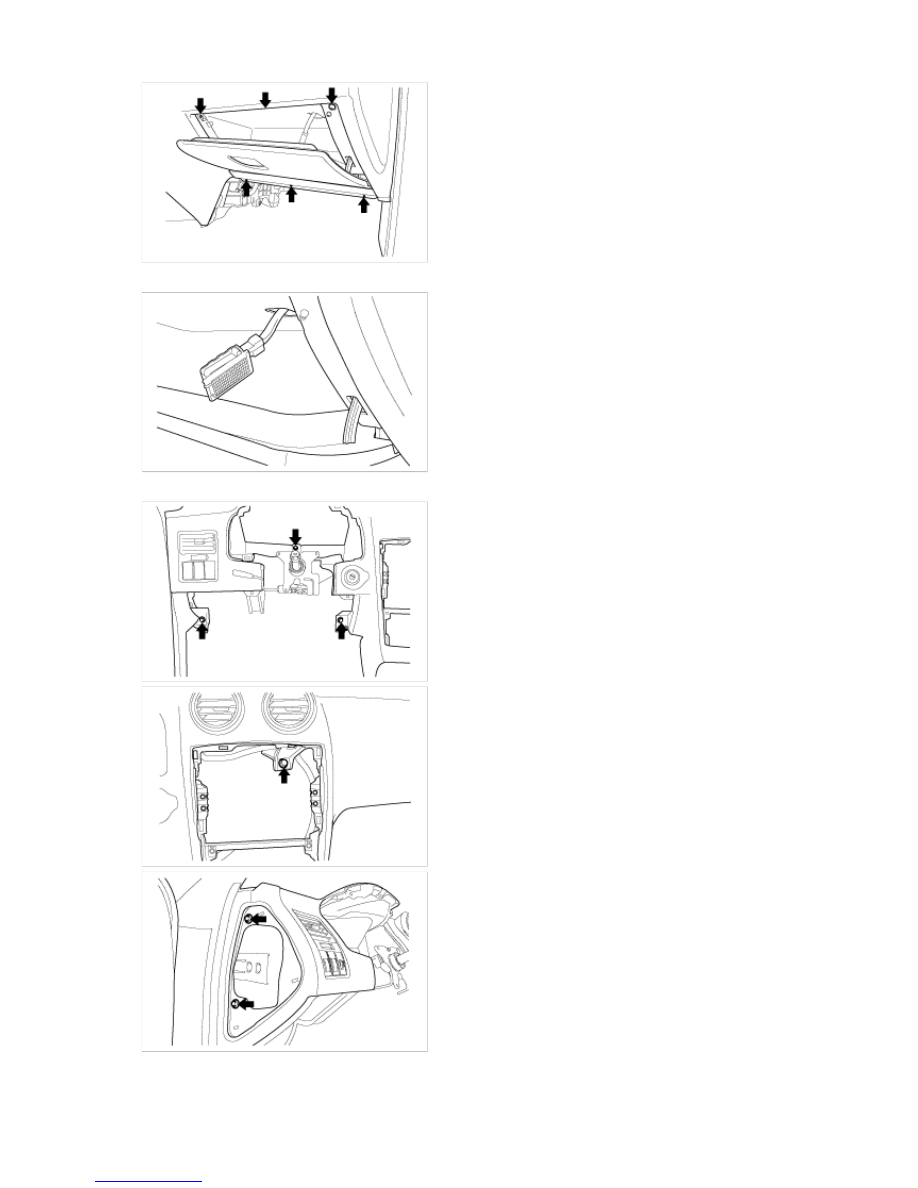

19. Remove the glove box.



20. Remove the glove box lamp connector and the lamp.



21. Remove the main crash pad mounting bolt.

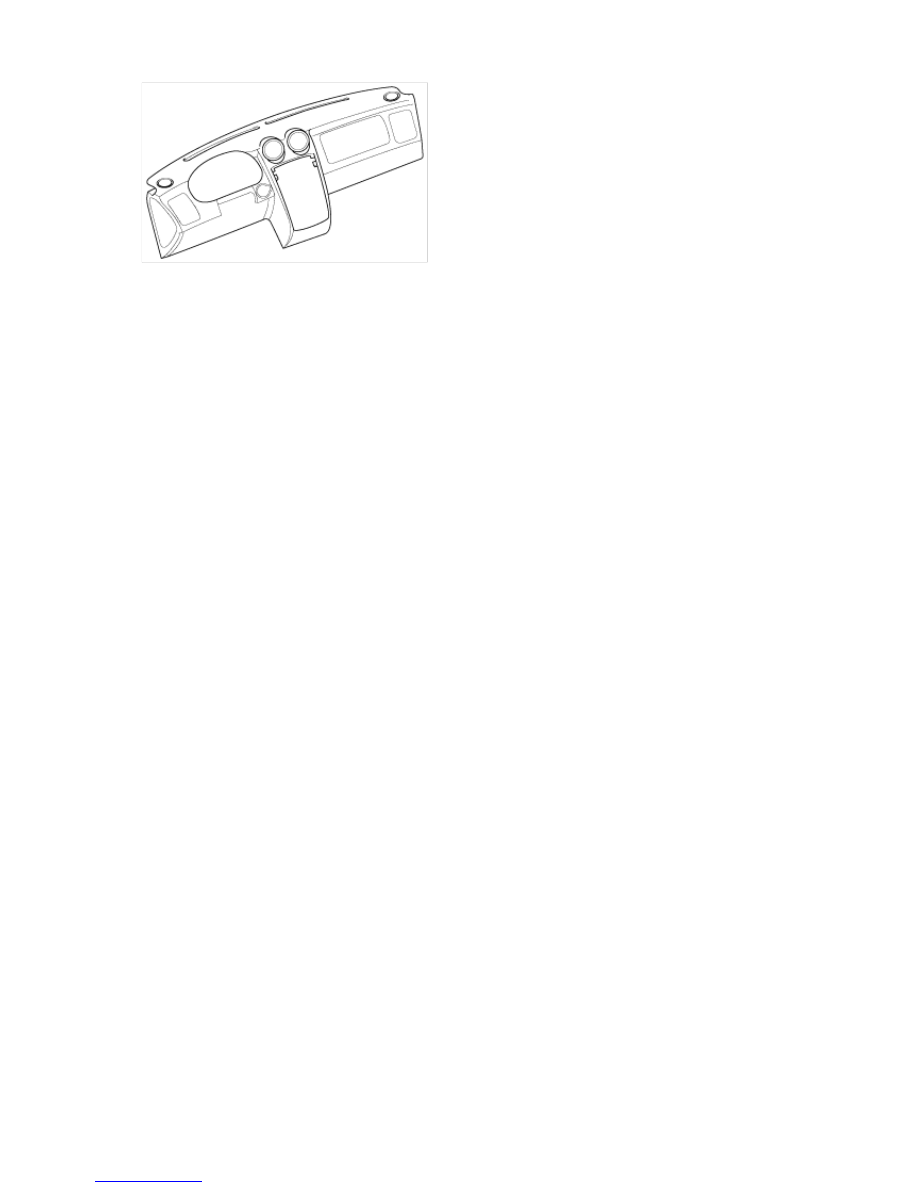

22. Remove the main crash pad.

Installation is the reverse of the removal.



23. Remove the heater unit mounting nut.

24. Remove the heater unit.

INSTALLATION







TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air Conditioning > Heater > Temperature
Control Actuator > Schematic Diagrams, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation,
Air Conditioning > Heater > Temperature Control Actuator > Schematic Diagrams

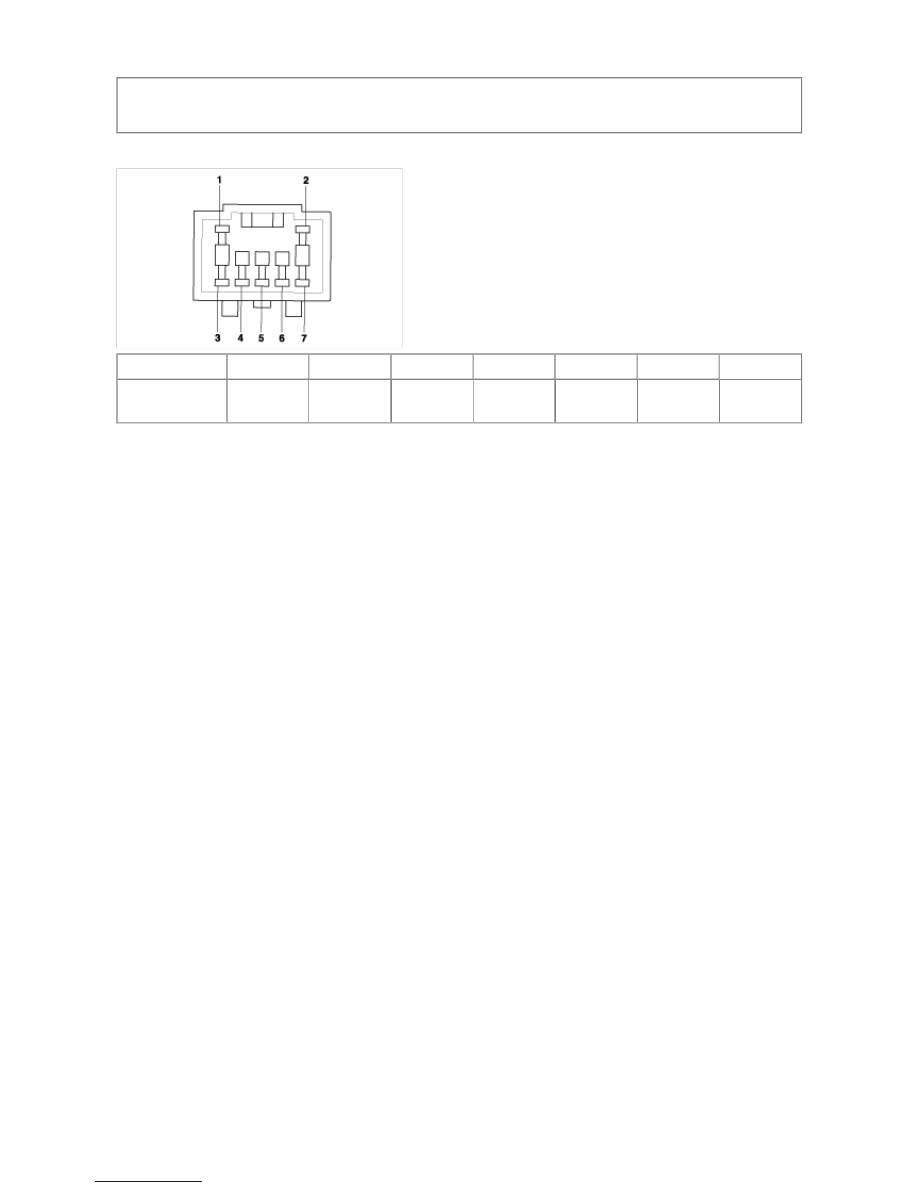

CONNECTOR

Teminal No.

1

2

3

4

5

6

7

Mode

X

X

WARM

COOL

VCC(+)

F/B

SENSOR

GND(-)
