POWER STEERING





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Steering System > General Information > Troubleshooting,
TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Steering System > General Information > Troubleshooting

TROUBLESHOOTING

Symptom

Probable cause

Remedy

Excessive play in steering
wheel

Loose yoke plug
Loose steering gear mounting bolts
Loose or worn tie rod end

Retighten
Retighten
Retighten or place as
necessary

Steering wheel operation
is not smooth (Insufficient
power assist)

V-belt slippage
Damaged V-belt
Low fluid level
Air in the fluid
Twisted or damaged hoses
Insufficient oil pump pressure
Sticky flow control valve
Excessive internal oil pump leakage
Excessive oil leaks from rack and pinion in gear box
Distorted or damaged gear box or valve body seale

Readjust
Replace
Replenish
Bleed air
Correct the rougting or
replace
Repair or replace the oil
pump
Replace
Replace the damaged
parts
Replace the damaged
parts
Replace

Steering wheel does not
return properly

Excessive turning resistance of tie-rod end
Yoke plug excessively tight
Inner tie rod and/or ball joint cannot turn smoothly
Loose mounting of gear box and crossmember
Worn steering shaft joint and/or body grommet
Distorted rack
Damaged pinion bearing
Twisted or damaged hoses
Damaged oil pressure control valve
Damaged oil pump input shaft bearing

Replace
Adjust
Replace
Retighten
Correct or replace
Replace
Replace
Reposition or replace
Replace
Replace

Noise

Hissing Noise in Steering Gear
There is some noise with all power steering systems.
One of the most common is a hissing sound when the
steering wheel is turned and the car is not moving.
This noise will be most evident when turning the wheel
while the brakes are being applied.
There is no relationship between this noise and
steering performance.
Do not replace the valve unless the "hissing" noise
becomes extreme.
A replaced valve will also make a slight noise, and is
not always a solution for the condition.

Rattling or chucking noise
in the rack and pinion

Interference with hoses from vehicle body
Loose gear box bracket
Loose tie rod end and/or ball joint
Worn tie rod and/or ball joint

Reposition
Retighten
Retighten
Replace

Noise in the oil pump

Low fluid level
Air in the fluid
Loose pump mounting bolts

Replenish
Bleed air
Retighten



SERVICE STANDARD



TIGHTENING TORQUE





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Steering System > General Information > Specifications,
TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Steering System > General Information > Specifications

SPECIFICATIONS

Item

Specification

Steering gear type
Rack stroke
Power steering pump type
Oil pump displacement

Rack and pinion
132mm
Vane type
9.6 cm³/rev.MAX. (0.59 in³/rev.MAX.)

Item

Specification

Steering wheel free play
Steering angle
Inner wheel
Outer wheel
Stationary steering effort
Belt deflection
New belt
Used belt
Oil pump relief pressure
Total pinion preload
Tie rod swing resistance
Tie rod end ball joint starting torque

0~30 mm (0~1.1 in.)
34°76´ ± 2°
30°19´
29N (3.0kg, 6.5lbs)
8.8~11.0
12.5~14.3
8.3~8.8 MPa (85~90 kg/cm², 1209~1280 psi
0.6~1.3 Nm (6~13 kg·cm, 5.2~11.3 lb·in.)
2~5 Nm (20~50 kg·cm, 1.4~3.6 lb·ft)
0.5~2.5 Nm (5~25 kg·cm, 0.36~1.78 lb·ft)

Item

Nm

kg·cm

lb·ft

Power steering column and shaft
Steering column and shaft assembly mounting bolt
Power steering wheel lock nut
Pinion gear and joint assembly
Steering column shaft and universal joint assembly
Dust cover mounting bolt

13 ~ 18
35 ~ 45
15 ~ 20
18 ~ 20
17 ~ 26

130 ~ 80

350 ~ 450
150 ~ 200
180 ~ 200
170 ~ 260

9.6 ~ 13.3

25.8 ~ 33.2

11 ~ 15

13.3 ~ 15

125. ~ 19.2

Power steering gear box
Gear box mounting bolt
Tie rod end lock nut
Tie rod end ball joint and knuckle arm mounting nut
Feed tube to gear box
Gear box to valve body
Yoke plug lock nut

60 ~ 80
50 ~ 55
24 ~ 34
10 ~ 16
20 ~ 30
50 ~ 70

600 ~ 800
500 ~ 550
240 ~ 340
100 ~ 160
200 ~ 300
500 ~ 700

44 ~ 59

37 ~ 40.6
17.7 ~ 25

7.4 ~ 11.8

15 ~ 22
37 ~ 52

Power steering oil pump
Pressure hose to oil pump
Oil pump adjusting bolt
Oil pump mounting bolt
Oil pump bracket mounting bolt

55 ~ 65
35 ~ 50
35 ~ 50
35 ~ 50

550 ~ 650
350 ~ 500
350 ~ 500
350 ~ 500

40.6 ~ 47.9

25.8 ~ 37
25.8 ~ 37
25.8 ~ 37

Power steering hose
Power steering reservoir mounting bolt
Power steering hose mounting bolt
Power steering tube mounting bolt

4 ~ 6
4 ~ 6
4 ~ 6

40 ~ 60
40 ~ 60
40 ~ 60

3.0 ~ 4.4
3.0 ~ 4.4
3.0 ~ 4.4

LUBRICANTS



Recommended lubricant

Quantity

Horn contact ring of steering wheel

CENTOPLX278
(KLUBER KOREA)

1.5g

Bearing of steering shaft

ALVANIA #2 or #3
(KEUK DONG SHELL, KOREA)

As required

Ball joint of tie rod end

SHOWA SUNLIGHT
MB-2 or equivalent

1.5g

Steering gear housing

ONE-LUBER RP GREASE
(KYODOYUSHI, JAPAN)

As required

Inner ball joint of gear box

LONG TIME PD2
(OPTIMOL, GERMAN)

As required

Contact area of gear box bellows & tie rod

SILICON GREASE
(SPEC NO : MS511-41)

As required

Power steering fluid

PSF-3

0.75 ~ 0.8 liter

(0.79 ~ 0.84 qts.)





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Steering System > Hydraulic Power Steering System > Power Steering
Gear Box > Components and Components Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Steering System >
Hydraulic Power Steering System > Power Steering Gear Box > Components and Components Location

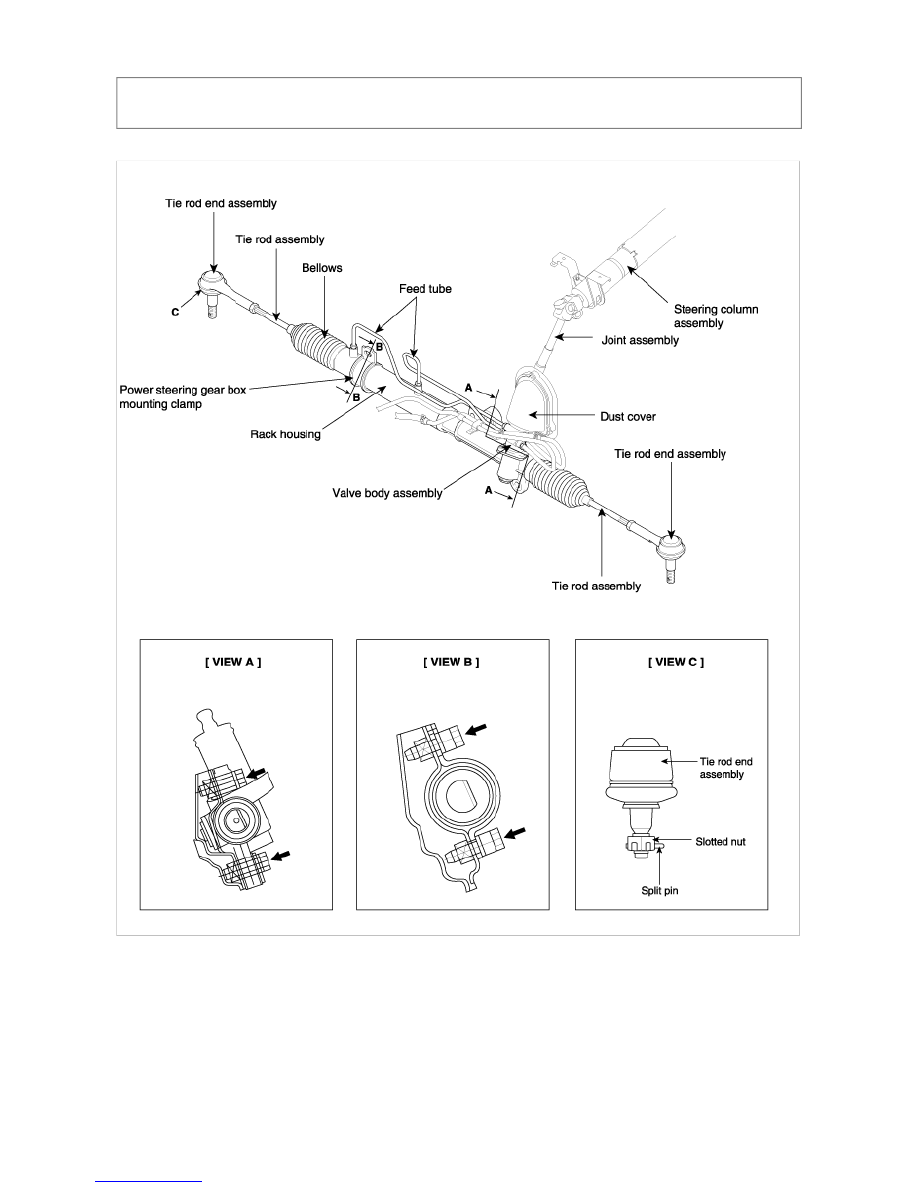

COMPONENTS
