Hyundai Tiburon (2003 year). Manual - part 112

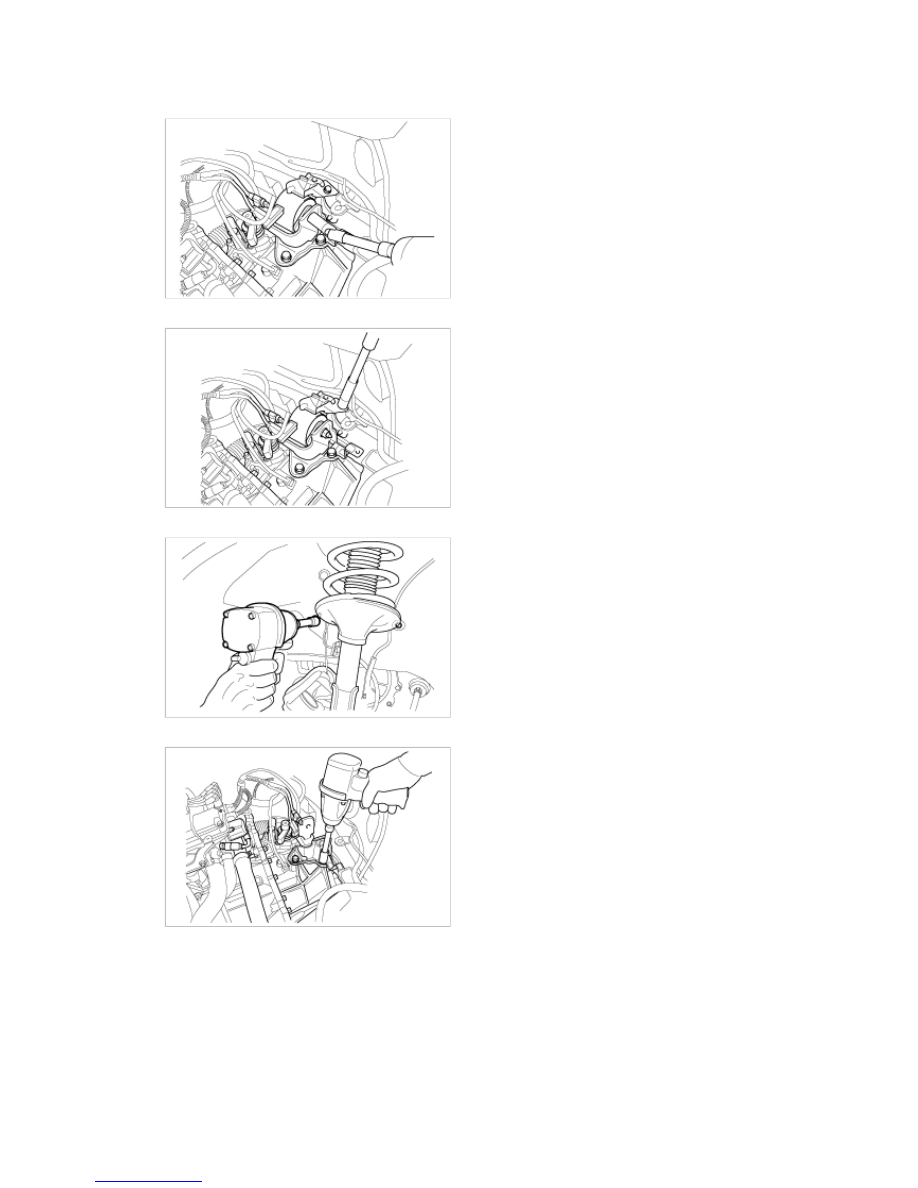

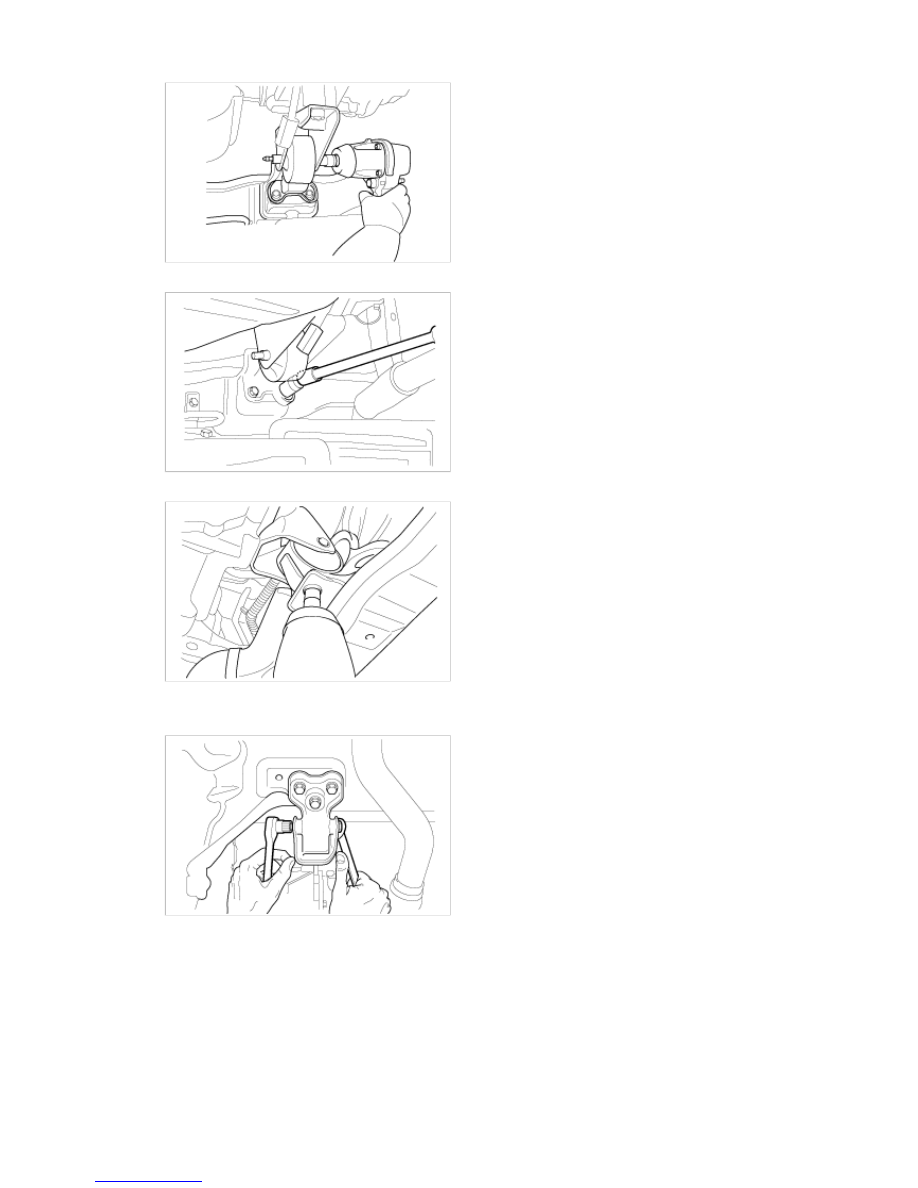

23. Remove the transaxle mounting bracket.

(1) Insulator bolt



(2) Body mounting bolt (Upper)



(3) Body mounting bolt (Side)



(4) Transaxle side mounting bolt

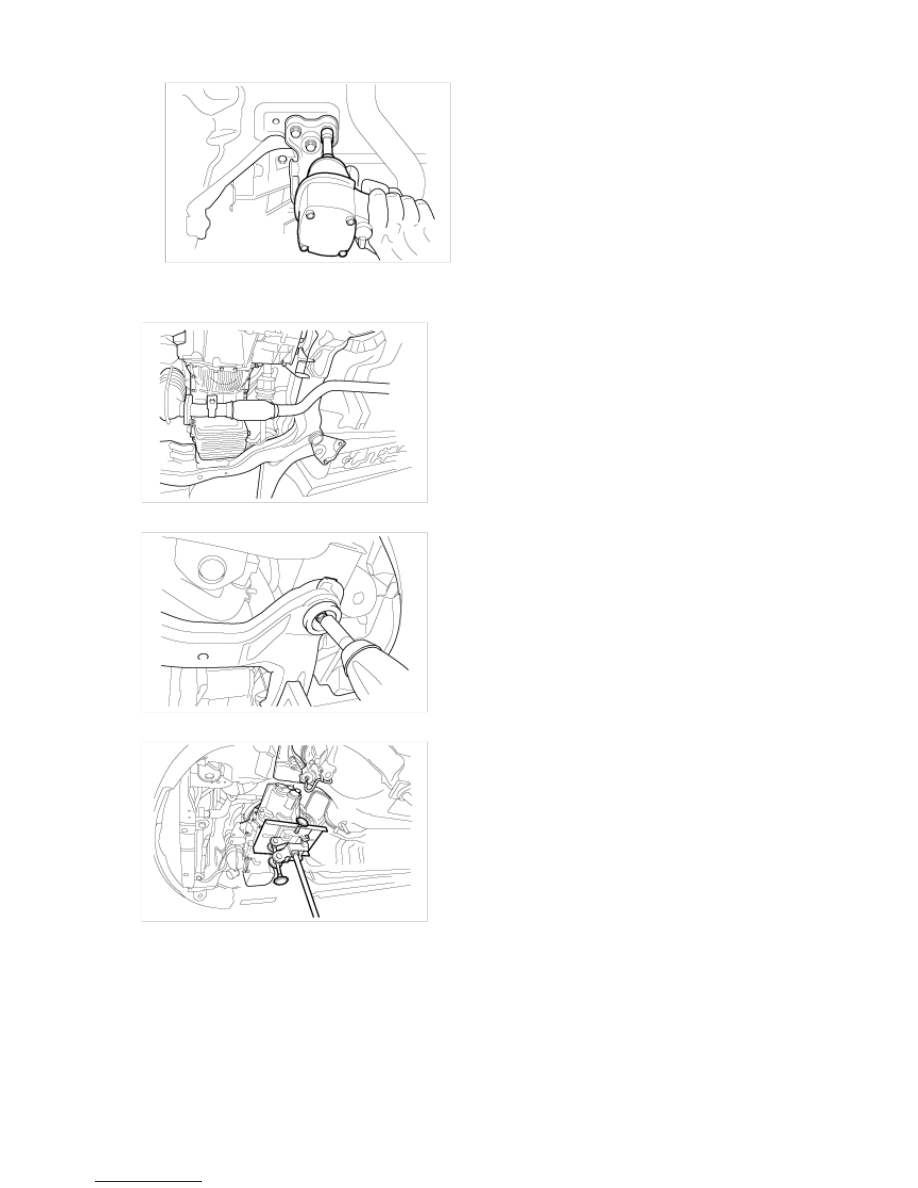

24. Remove the front roll stopper.

(1) Insulator bolt



(2) Stopper bolt (Upper)



(3) Stopper bolt (Lower)



25. Remove the rear roll stopper.

(1) Insulator bolt



(2) Stopper bolt



26. Remove the drive shaft.

27. Remove the front muffler.



28. Remove the sub frame mounting bolt.



29. Install the jack under the transaxle assembly.



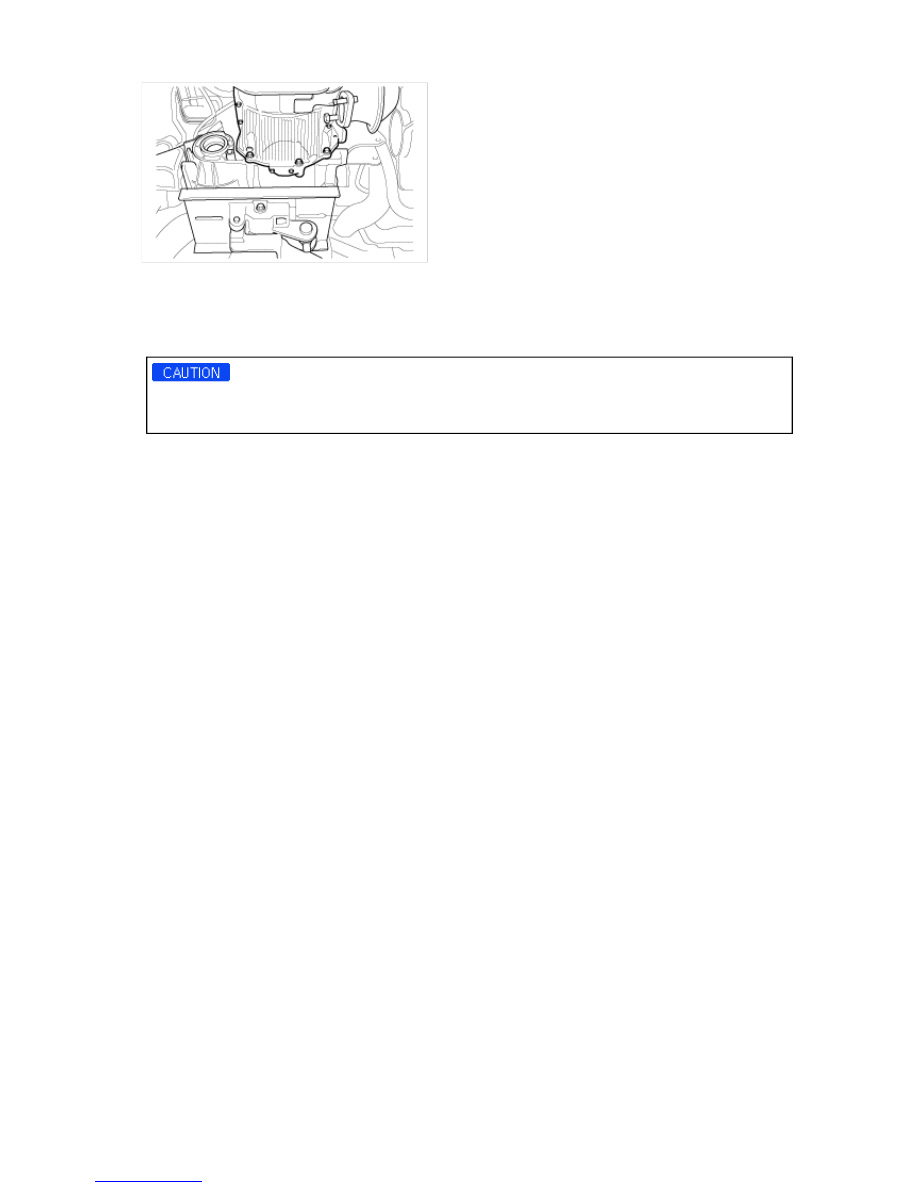

30. Remove the transaxle lower mounting bolt to the engine.



31. Remove the transaxle assembly.

INSTALLATION

1. Attach the torque converter on the transaxle side and mount the transaxle assembly onto the engine.

If the torque converter is mounted first on the engine, the oil seal on the transaxle may be damaged.
Therefore, first be sure to assemble the torque converter to the transaxle.

2. Install the transaxle control cable and adjust as follows:

(1) Move the shift lever and the transaxle range switch to the "N" position and install the control cable.

(2) When connecting the control cable to the transaxle mounting bracket, install the clip until it contacts to the

control cable.

(3) Remove any free-play in the control cable by adjusting the nut and then check to see that the selected

lever moves smoothly.

(4) Check to see that the control cable has been adjusted correctly.
