Hyundai Tiburon (2003 year). Manual - part 80

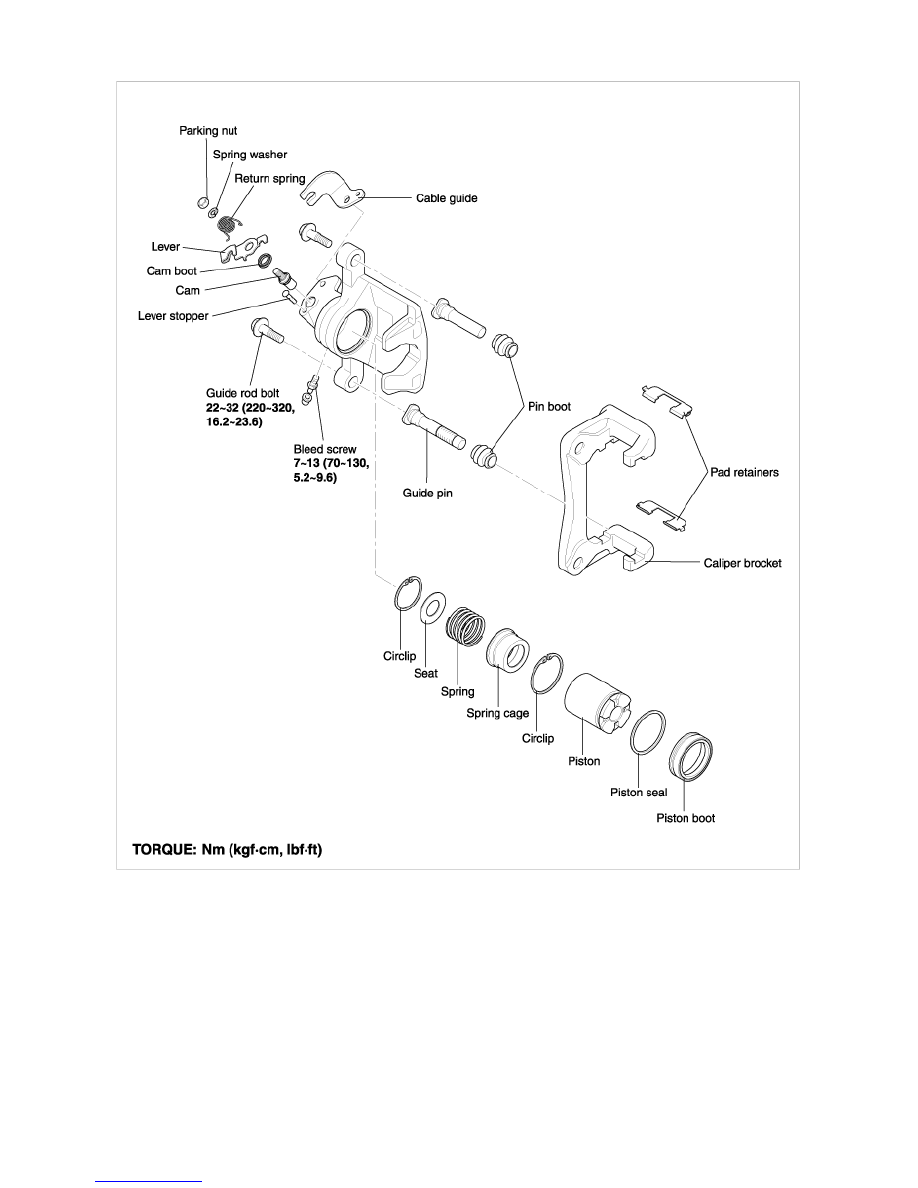

Remove, disassemble, inspect, reassemble, and install the caliper and note these items:



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Brake System > Brake System > Rear Disc Brake > General
Information, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Brake System > Brake System > Rear Disc Brake
> General Information

General information

Frequent inhalation of brake pad dust, regardless of material composition, could be hazardous to your
health.

• Avoid breathing dust particles.

• Never use an air hose or brush to clean brake assemblies.

• Do not spill brake fluid on the vehicle; it may damage the paint; If brake fluid gets on the paint, wash it off

immediately with water.

• Clean all parts in brake fluid and air dry; blow out all passages with compressed air.

• Before reassembling, check that all parts are free of dirt and other foreign particles.

• Replace parts with new ones as specified in the illustration.

• Make sure no dirt or other foreign matter gets into the brake fluid.

• Make sure no grease or oil gets on the brake discs or pads.

• When reusing pads, always reinstall them in their original positions to prevent loss of braking efficiency.

• Do not reuse drained brake fluid.

• Always use Genuine DOT 3 or DOT 4 brake fluid. Non Genuine DOT 3 or DOT 4 brake fluid cause corrosion

and shorten the life of the system.

• Coat the piston, piston seal groove, and caliper bore with clean brake fluid.

• Replace all rubber parts with new ones.

• After installing the caliper, check the brake hose and line for leaks, interference, interference, and twisting.





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Brake System > Brake System > Rear Disc Brake > Components and
Components Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Brake System > Brake System > Rear Disc
Brake > Components and Components Location

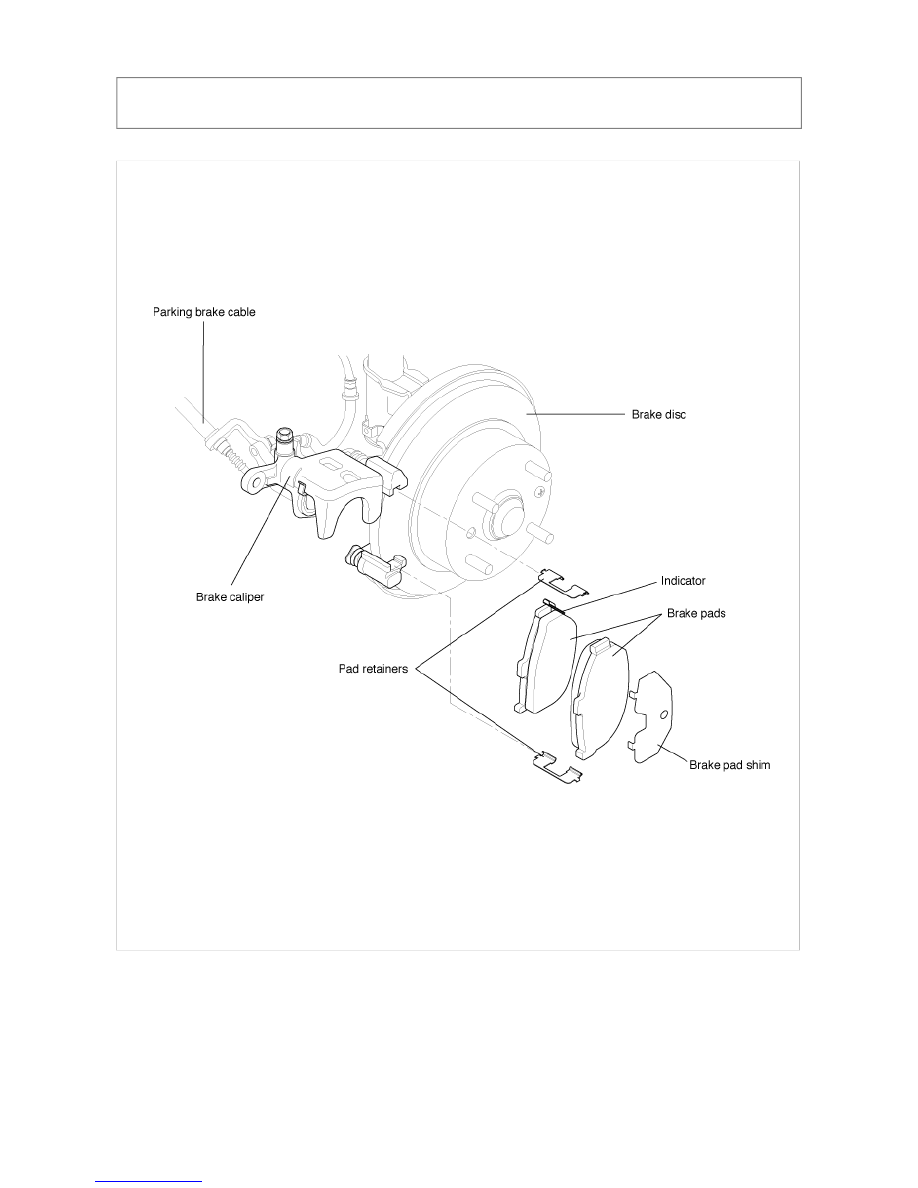

COMPONENTS





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Brake System > Brake System > Rear Disc Brake > Repair
procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Brake System > Brake System > Rear Disc Brake
> Repair procedures

REPLACEMENT

Frequent inhalation of brake pad dust, regardless of material composition, could be hazardous to your
health.

• Avoid breathing dust particles.

• Never use an air hose or brush to clean brake assemblies.

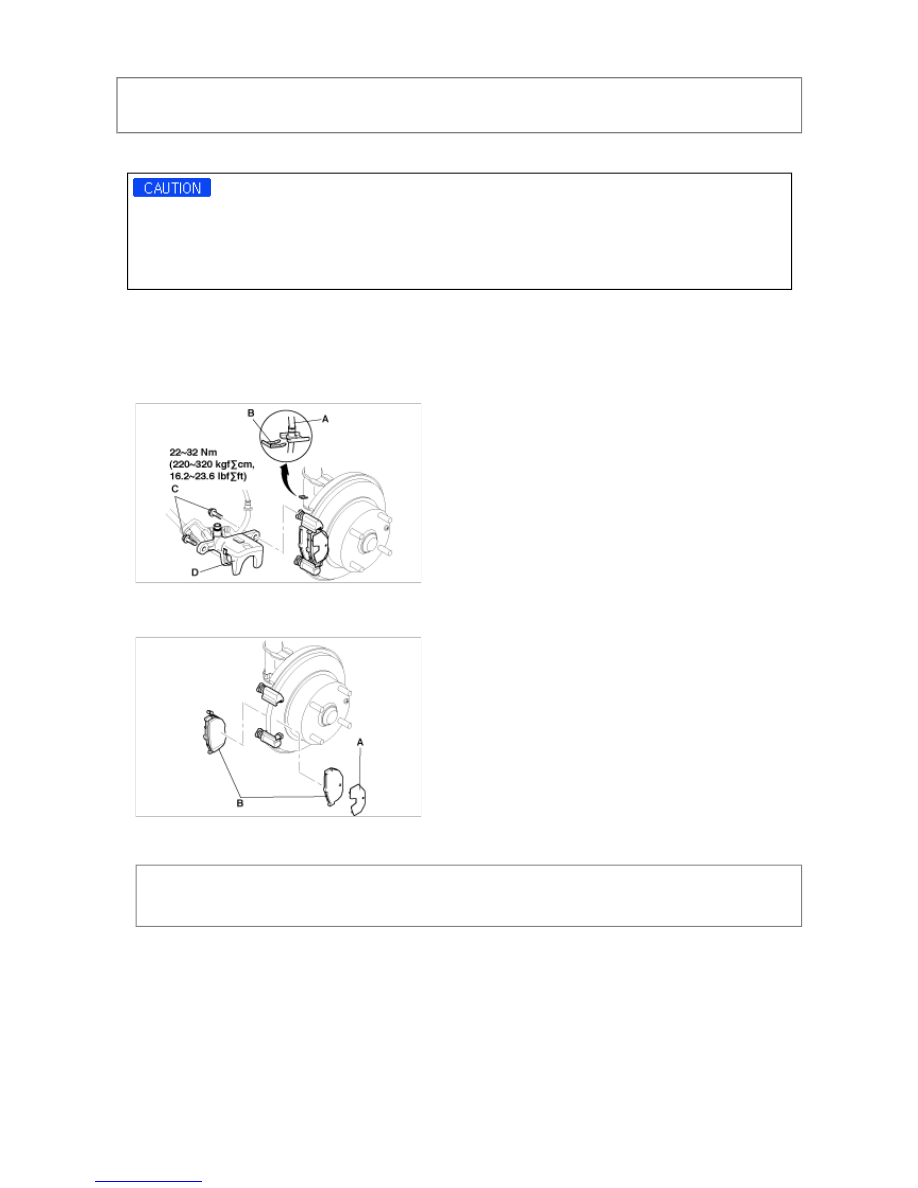

1. Raise the rear of the vehicle and make sure it is securely supported. Remove the rear wheel.

2. Release the parking brake.

3. Remove the brake hose (A) from the suspension arm by removing the brake hose clip (B).

Thoroughly clean the outside of the caliper to prevent dust and dirt from entering inside.
Support the caliper with a piece of wire so that it does not hang from the brake hose.



4. Remove the two guide rods (C) and caliper (D) from the bracket.

5. Remove the pad shim (A) and brake pads (B).



6. Using vernier calipers, measure the thickness of each brake pad lining. Measurement does not include pad

backing plate (A) thickness.



Brake pad thickness:
Standard: 9 mm (0.35 in.)
Service limit: 2 mm (0.08 in.)
