3. Apply sufficient grease inside the brake pedal hole.

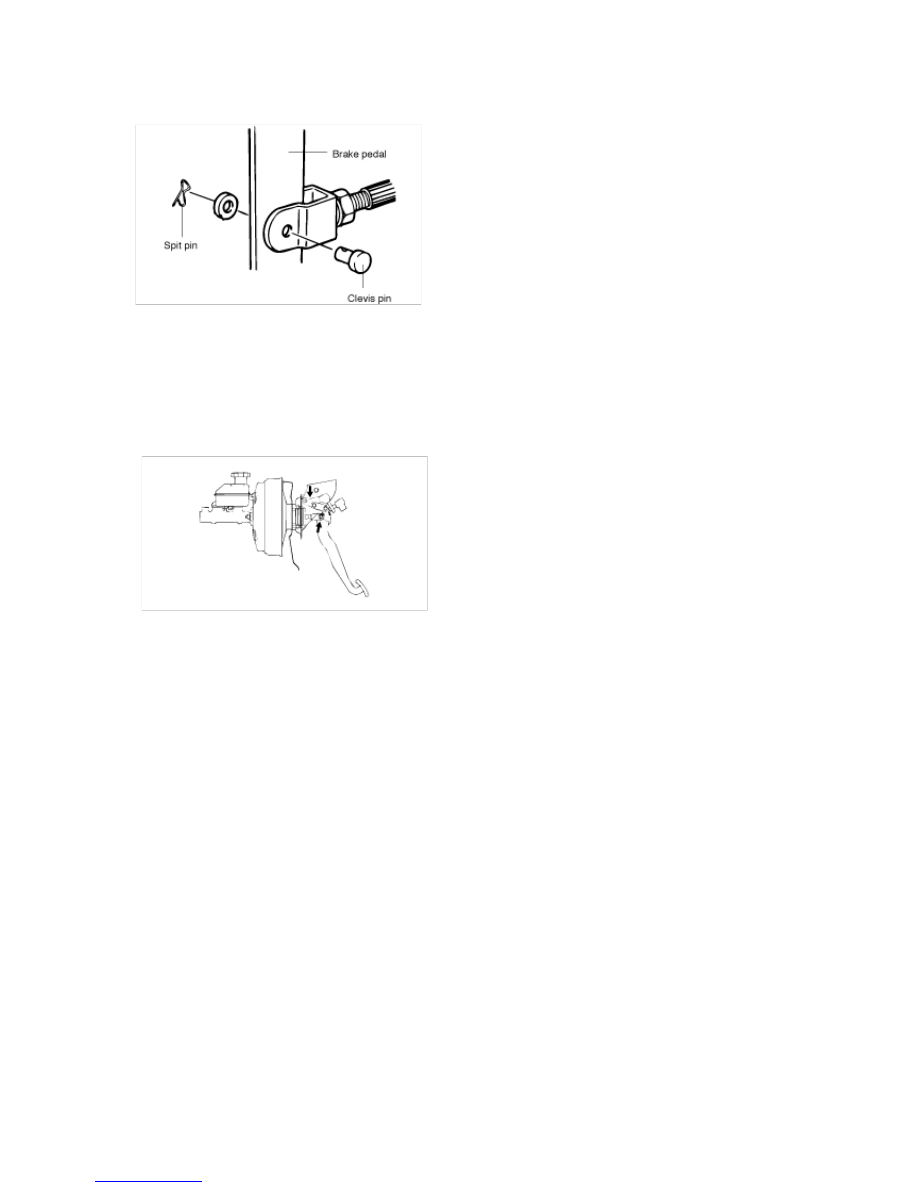

4. Connect the clevis to the brake pedal with the clevis pin and install the split pin to the clevis pin.



5. Install the master cylinder and connect the brake tube to the master cylinder.

6. Connect the vacuum hose to the brake booster.

7. Fill the brake reservoir with brake fluid and bleed the system.

8. Check for fluid leakage.

9. Check and adjust the brake pedal.

10. After installation, apply sufficient grease to contact points of the clevis and brake pedal.







TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Brake System > Brake System > Master Cylinder > Components and
Components Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Brake System > Brake System > Master
Cylinder > Components and Components Location

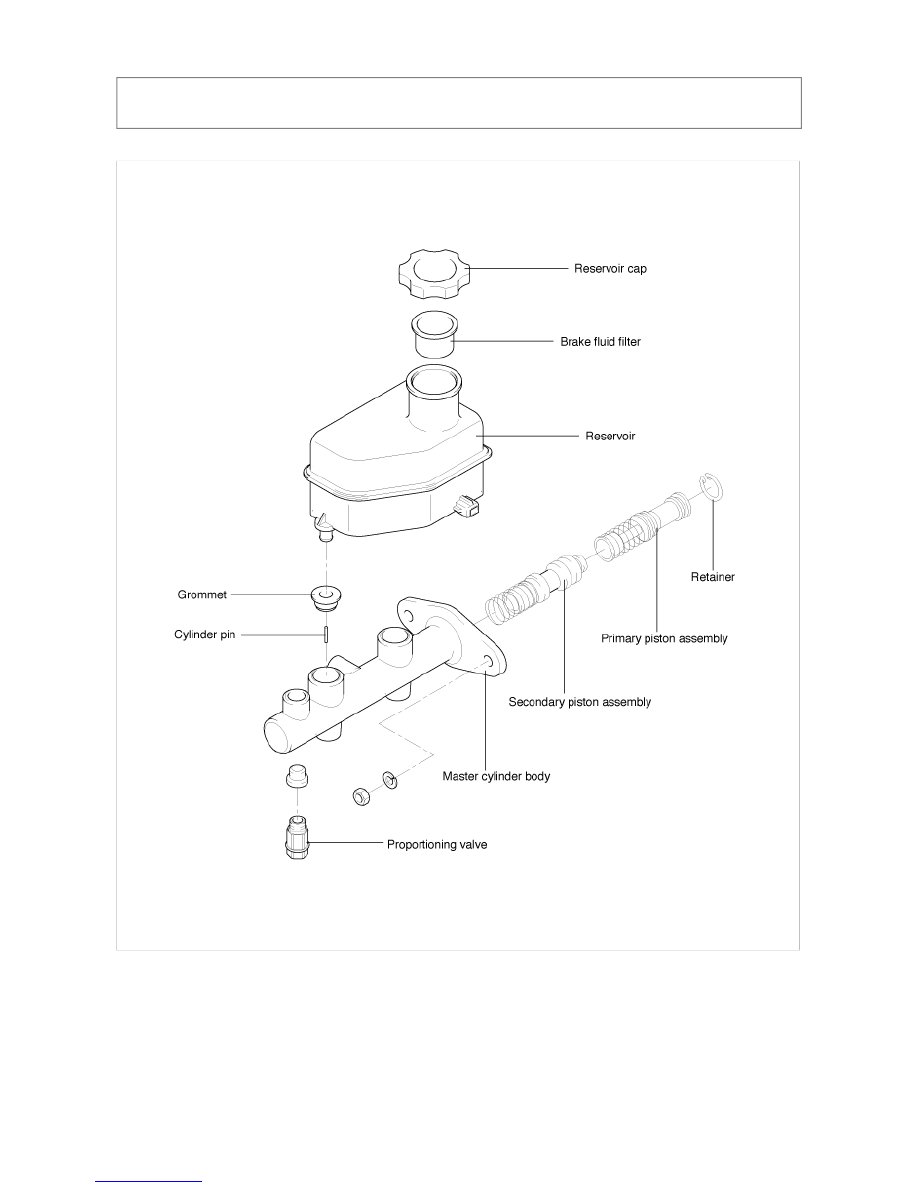

COMPONENT



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Brake System > Brake System > Master Cylinder > Repair
procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Brake System > Brake System > Master Cylinder
> Repair procedures

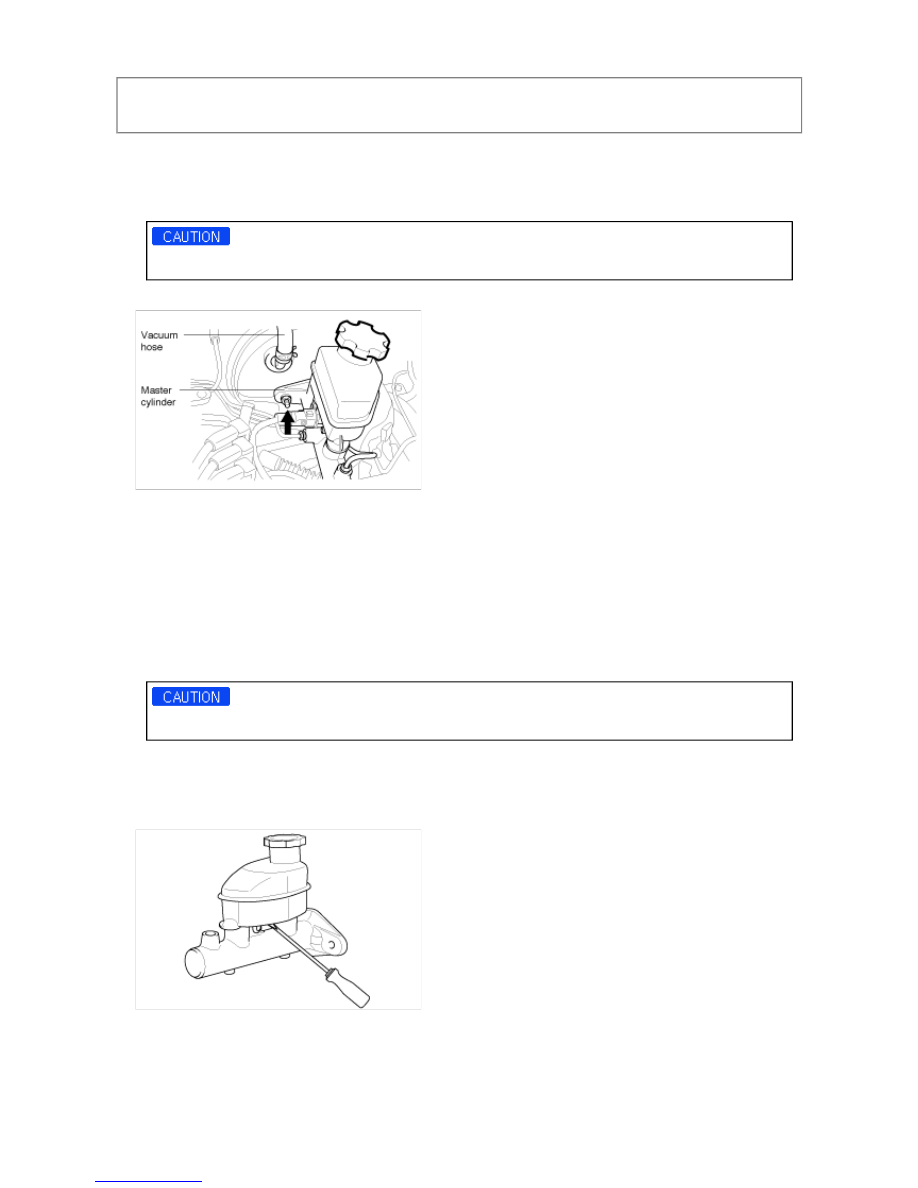

REMOVAL

1. Remove the fluid level warning device connector.

2. Detach the brake tubes from the master cylinder, and then install the plug.

If there is any brake fluid on any painted surface, wash it off immediately.

3. Remove master cylinder mounting nuts and then lift out the master cylinder.



INSTALLATION

1. Install the master cylinder to the brake booster.

2. Install the booster and master cylinder to the dash panel.

3. Connect the brake tubes to the master cylinder.

4. Install the vacuum hose tightly.

5. Connect the operating rod to the brake pedal.

6. After filling the brake reservoir with the brake fluid, bleed the system.

Don't disassemble the brake booster.

DISASSEMBLY

1. Remove the reservoir cap and drain the brake fluid into a suitable container.

2. After disconnecting the mounting screws, pry the reservoir free from the master cylinder.



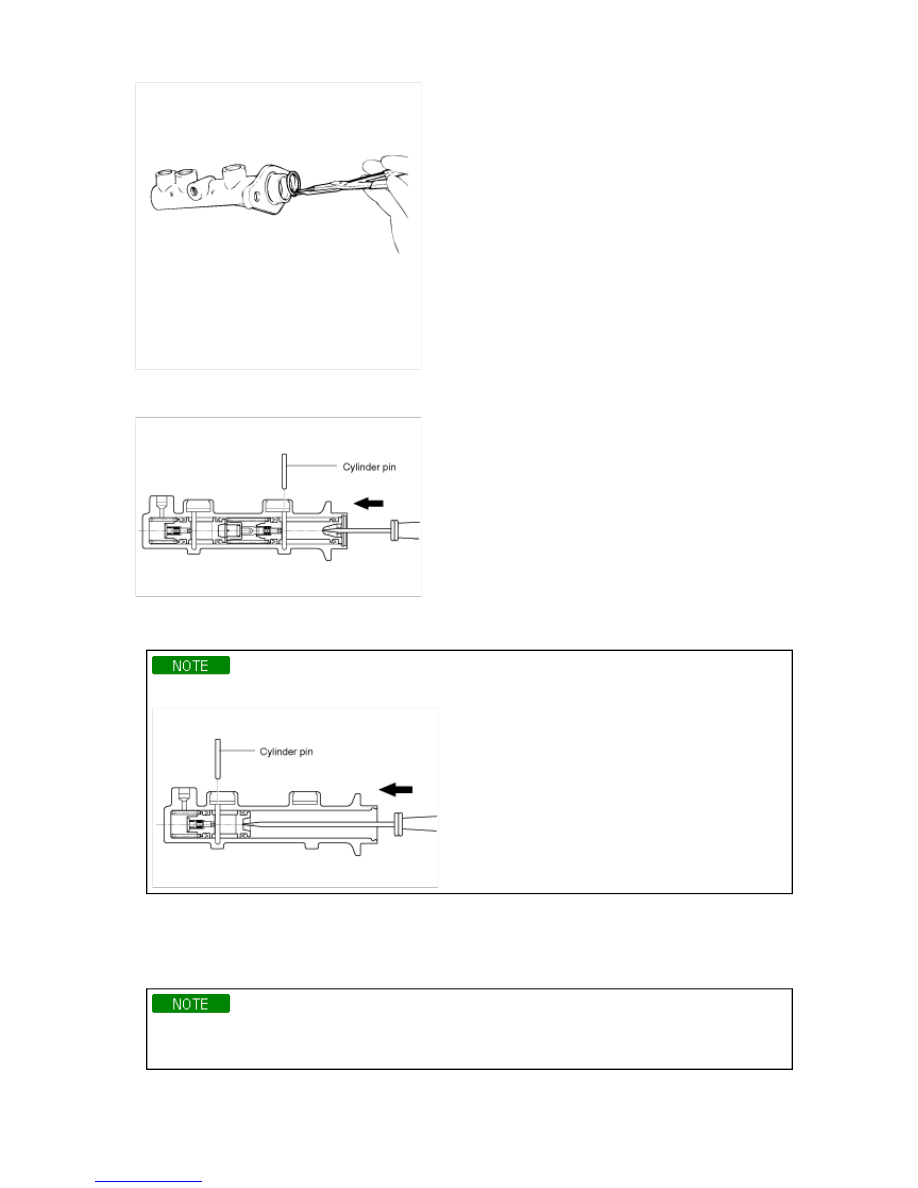

3. Using a snap ring pliers, remove the retainer ring.



4. Remove the primary cylinder pin, pushing the primary piston with a screwdriver and remove the primary piston

assembly.



5. Remove the secondary cylinder pin. Push the secondary piston with a screwdriver and remove the secondary

piston assembly.

Do not disassemble the primary and secondary piston assembly.



INSPECTION

1. Check the master cylinder bore for rust or scoring.

2. Check the master cylinder for wear or damage. If necessary, clean or replace the cylinder.

1. If the cylinder bore is damaged, replace the master cylinder assembly.

2. Wash the parts in alchohol.

REASSEMBLY
