P0562

System Voltage Low

• Reverse battery cable connection (+/- reverse)

• Faulty alternator

P0563

System Voltage High

P0650

Malfunction Indication Lamp
(MIL) Control Circuit Malfunction

• Open or short between lamp and ECM

• Faulty lamp

P1624

Cooling Fan Relay Circuit
Malfunction (LOW)

• Open or short between relay and ECM

• Short to GND between relay and ECM

• Open between relay and ECM

• Faulty relay

P1625

Cooling Fan Relay Circuit
Malfunction (HIGH)

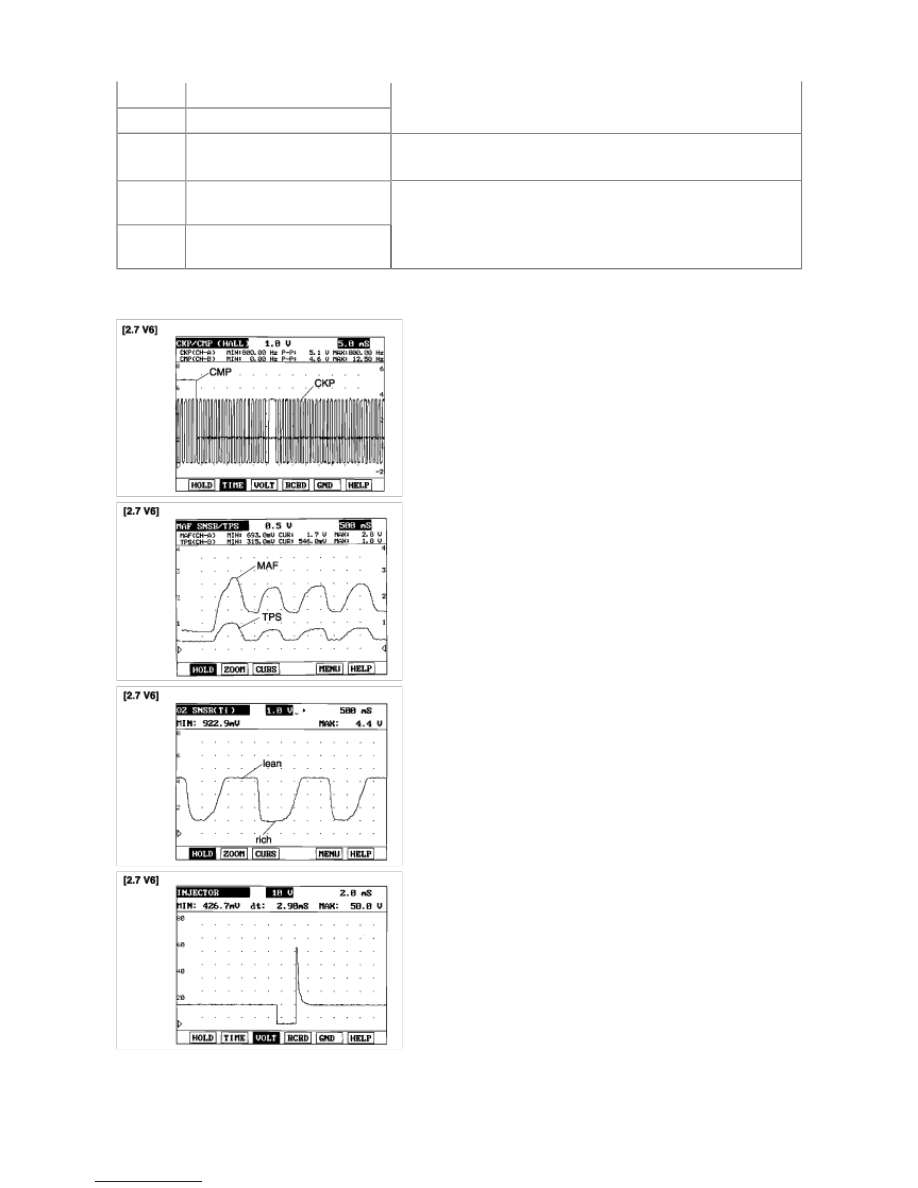

MAJOR SENSOR REFERENCE WAVE-FORMS





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Fuel System > Engine Control System > Components and Components
Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Fuel System > Engine Control System > Components and
Components Location

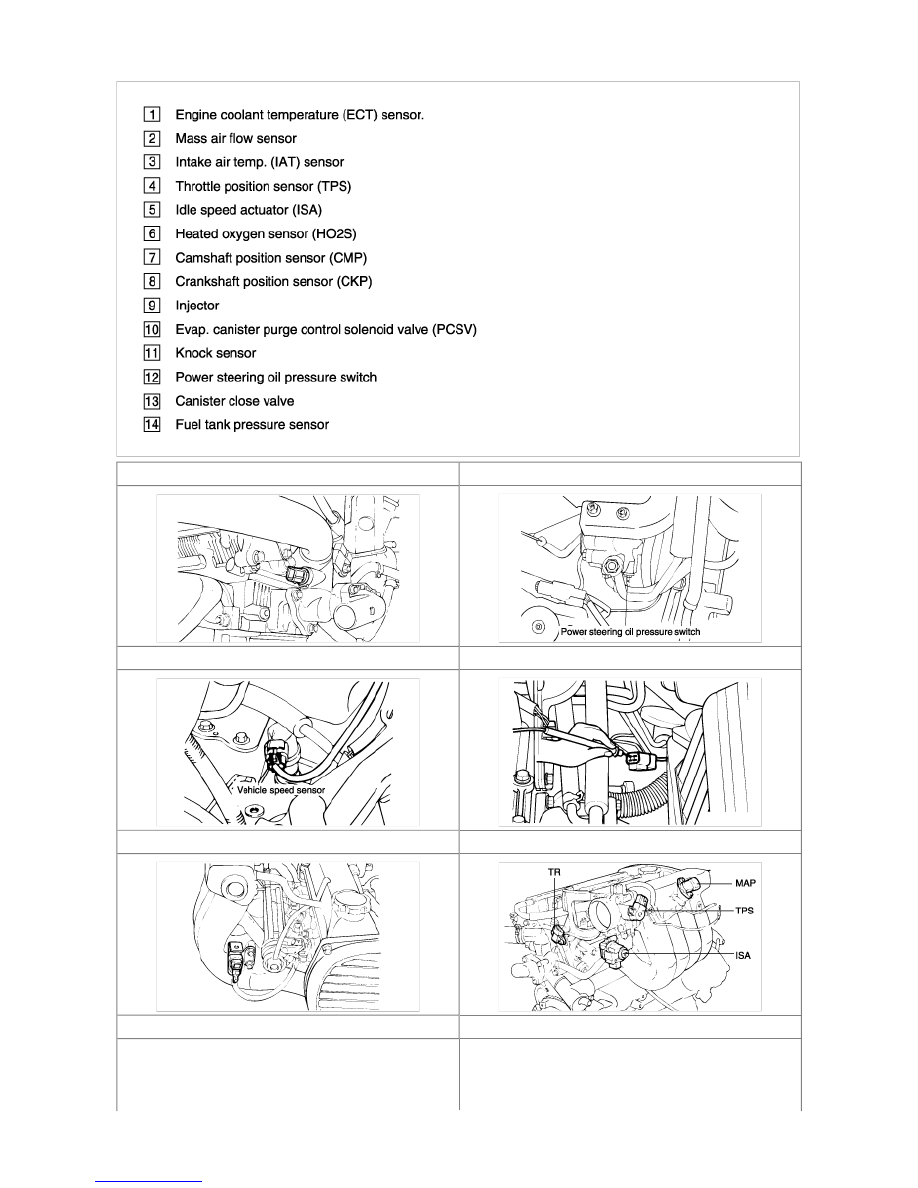

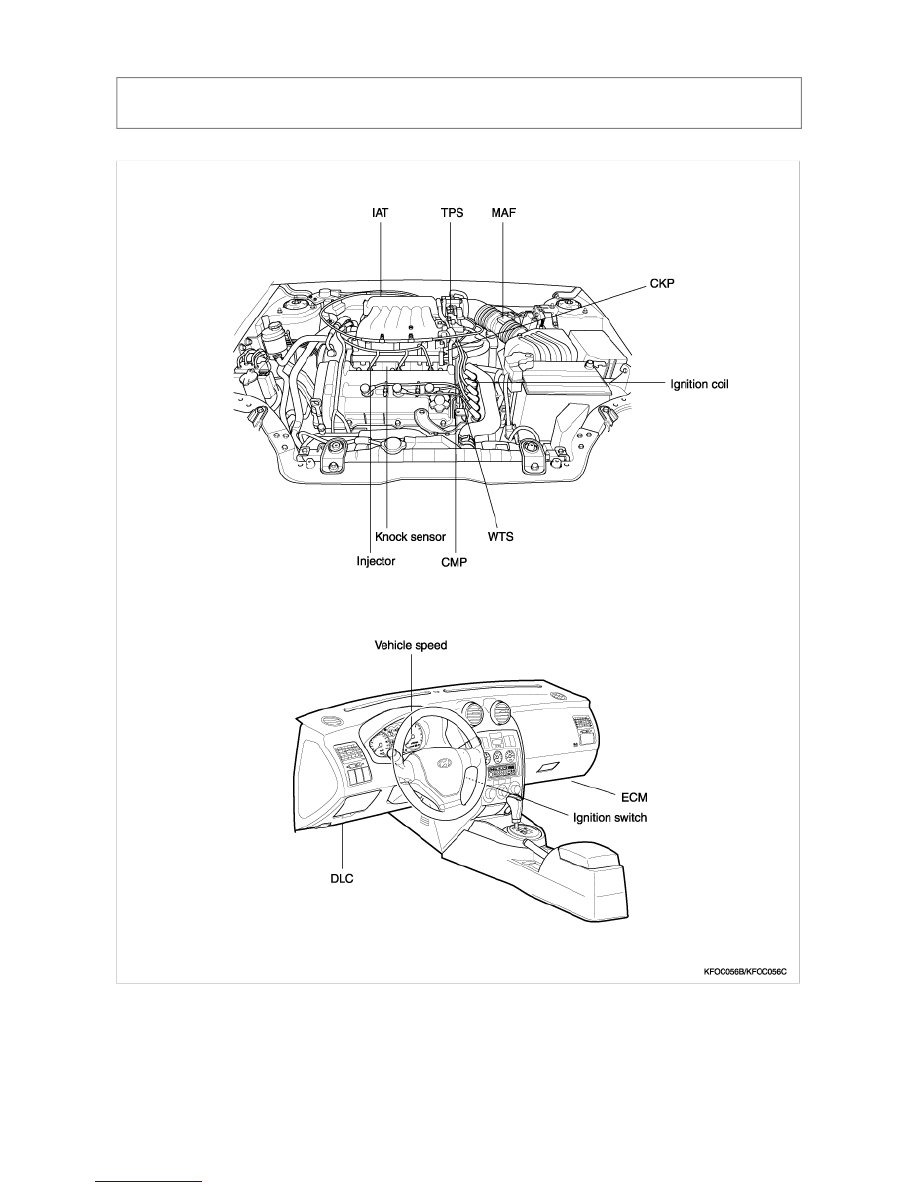

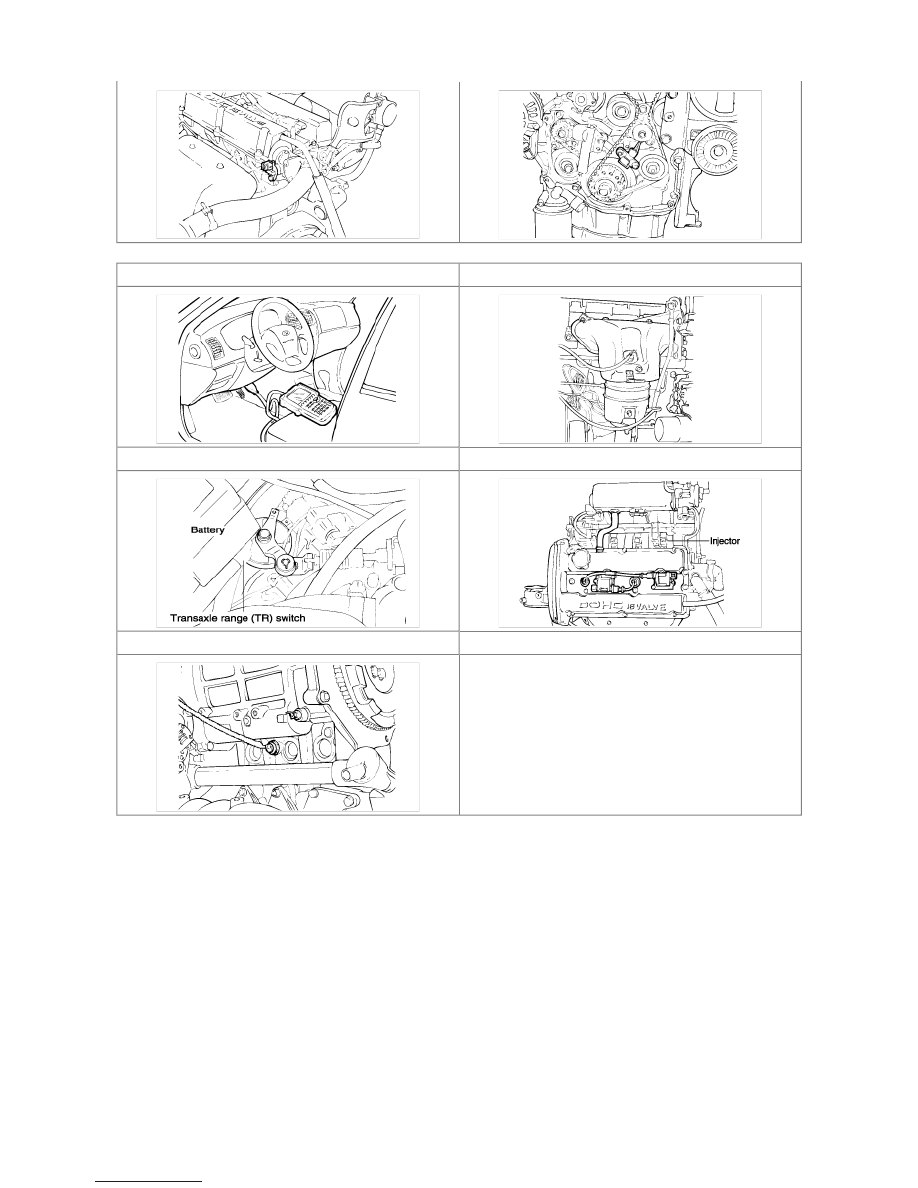

LOCATION OF MFI COMPONENTS



ECT Sensor

Power Steering Oil Pressure Switch





Vehicle Speed Sensor

Ignition Timing Adjustment Terminal





EVAP Solenoid Valve

MAP, TPS, ISA, TR





CMP Sensor

CKP









Data Link Connector

Heated Oxygen Sensor (HO2S)





Transaxle Range (TR) Switch

Injectors





Knock Sensor
