Hyundai Tiburon (2003 year). Manual - part 41





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Engine Mechanical System > Intake And Exhaust System > Exhaust
Manifold > Components and Components Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Engine Mechanical
System > Intake And Exhaust System > Exhaust Manifold > Components and Components Location

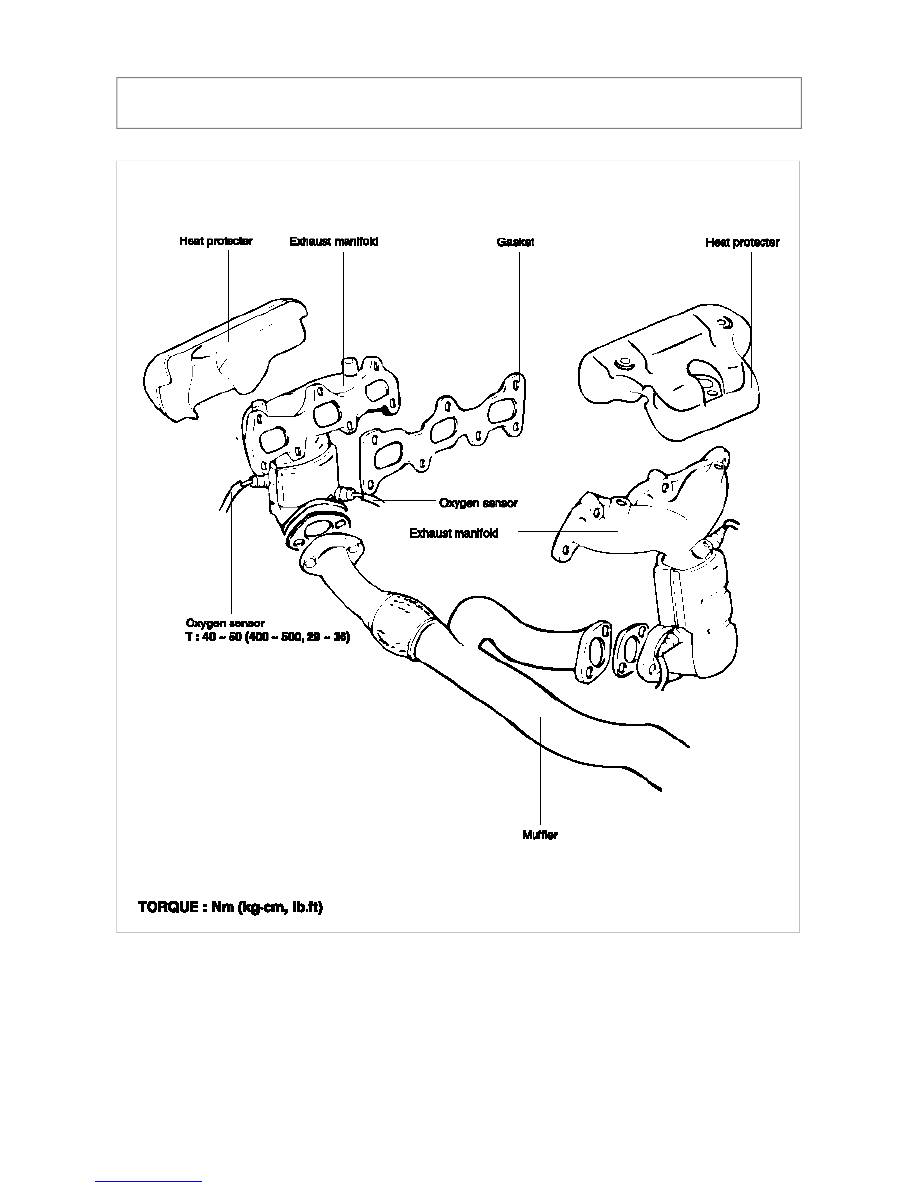

COMPONENTS



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Engine Mechanical System > Intake And Exhaust System >
Exhaust Manifold > Repair procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Engine Mechanical
System > Intake And Exhaust System > Exhaust Manifold > Repair procedures

REMOVAL

1. Remove the heat protector.



2. Remove the exhaust manifold.

3. Remove the exhaust manifold gasket.

INSTALLATION

1. Install the exhaust manifold with gasket.

Tightening torque
Exhaust manifold :
30 ~ 35Nm (300 ~ 350kg.cm, 22 ~ 26lb.ft)

Do not re - use an exhaust manifold gasket.

2. Install the heat protector.



INSPECTION

1. Check for damage or cracks.

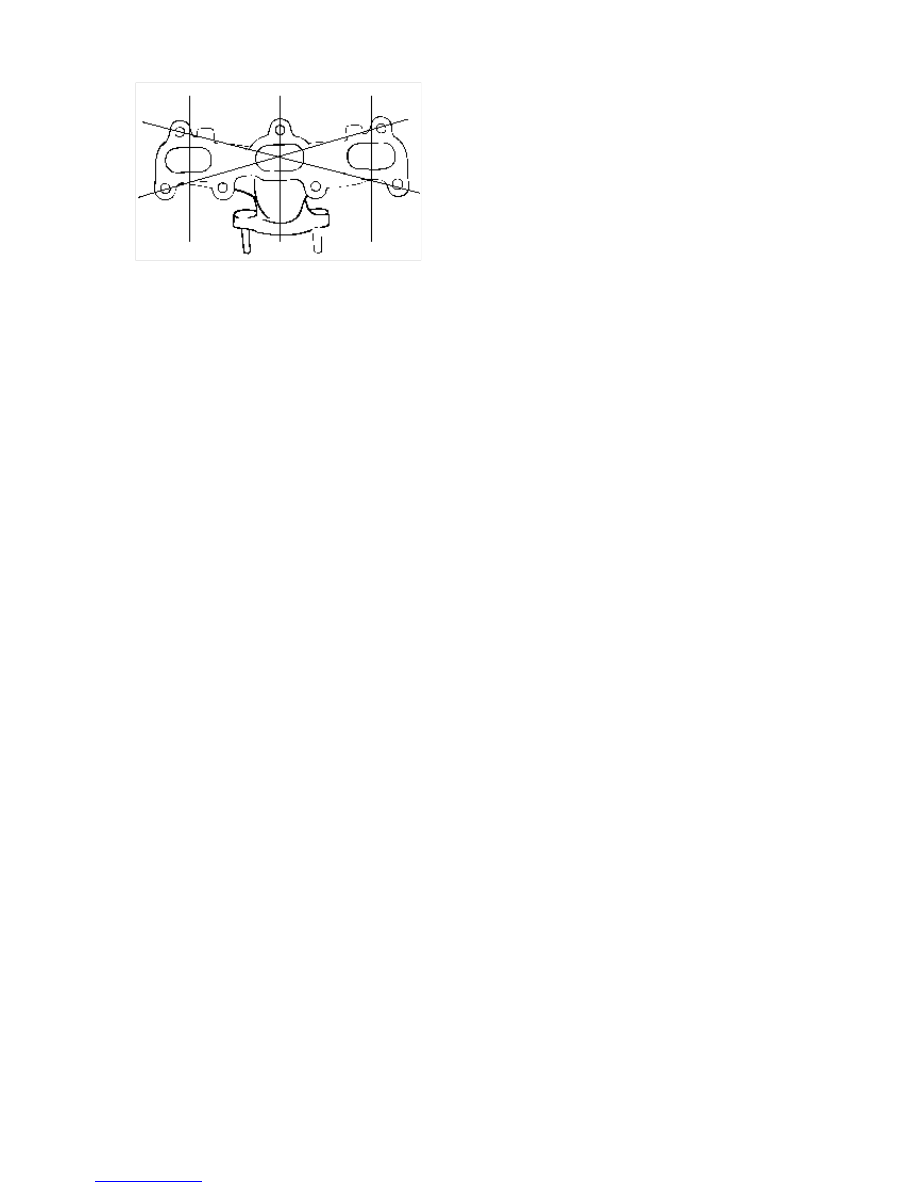

2. Using a straight edge and feeler gauge, check for distortion on the cylinder head matching surface.

Standard value : 0.15 mm (0.006 in.) or less
Service limit : 0.3 mm (0.012 in.) or less



3. Check the exhaust manifold for damage and cracks.





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Engine Mechanical System > Intake And Exhaust System > Muffler >
Components and Components Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Engine Mechanical System >
Intake And Exhaust System > Muffler > Components and Components Location

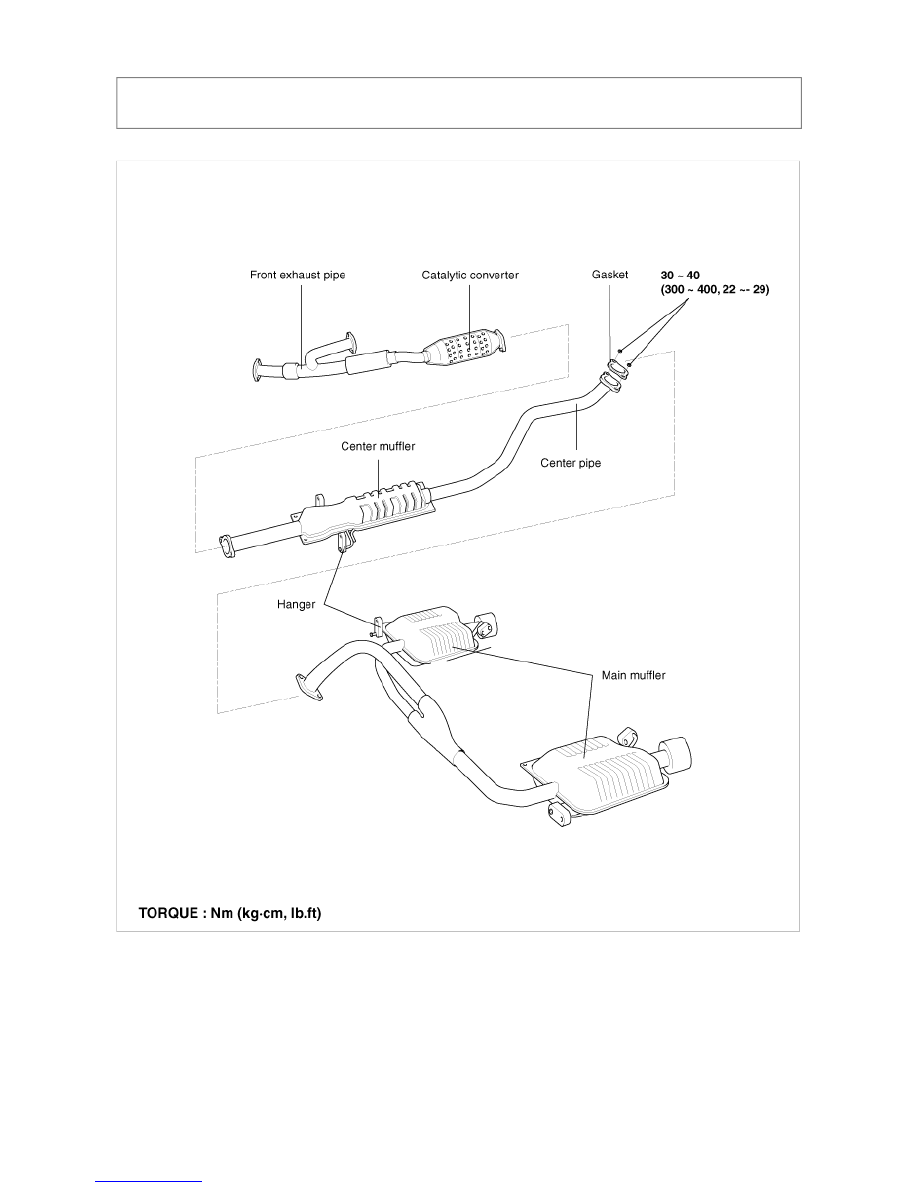

COMPONENTS
