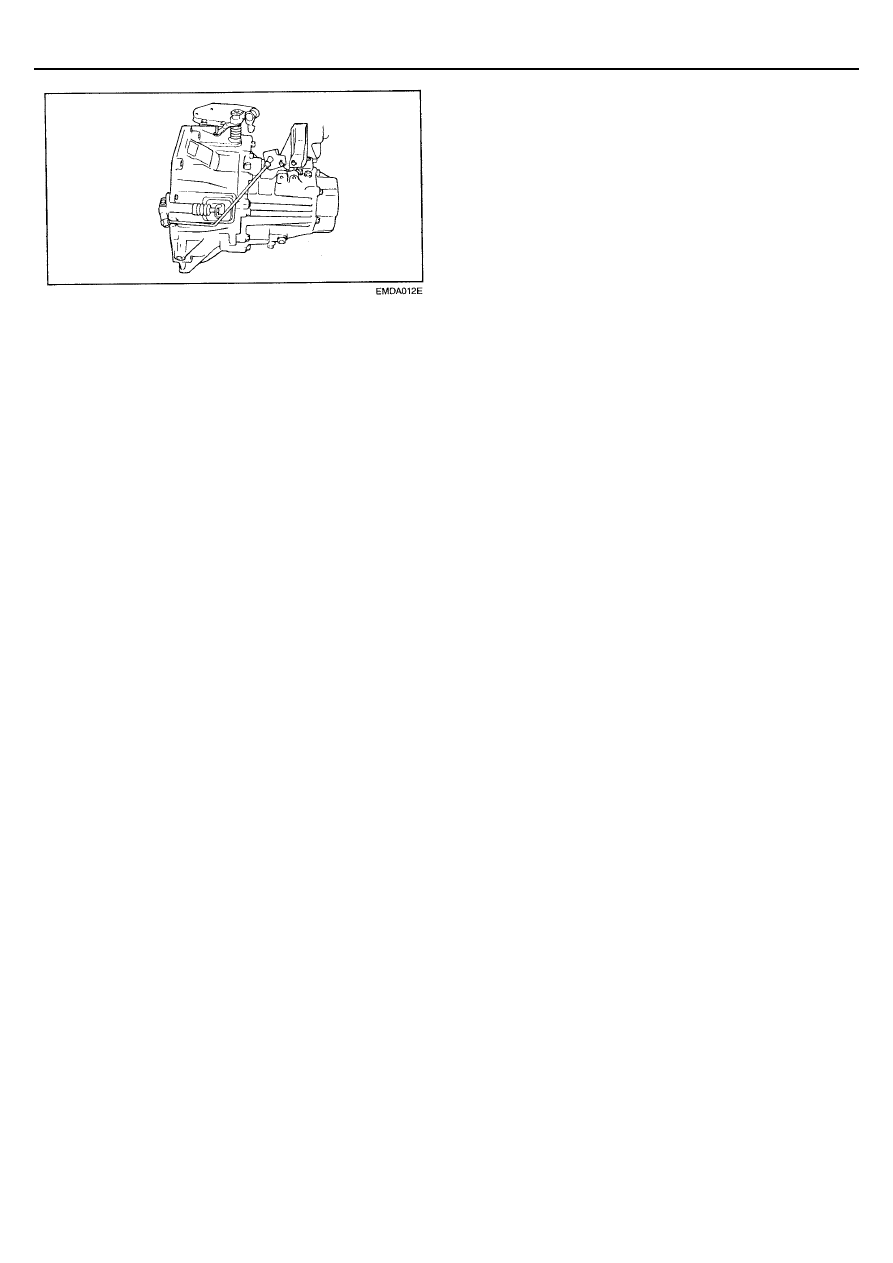

УСТАНОВКА

1.  Установка деталей производится в порядке, обратном

снятию.










МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ TR-155







МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ
ПЕРЕДАЧ МКПП

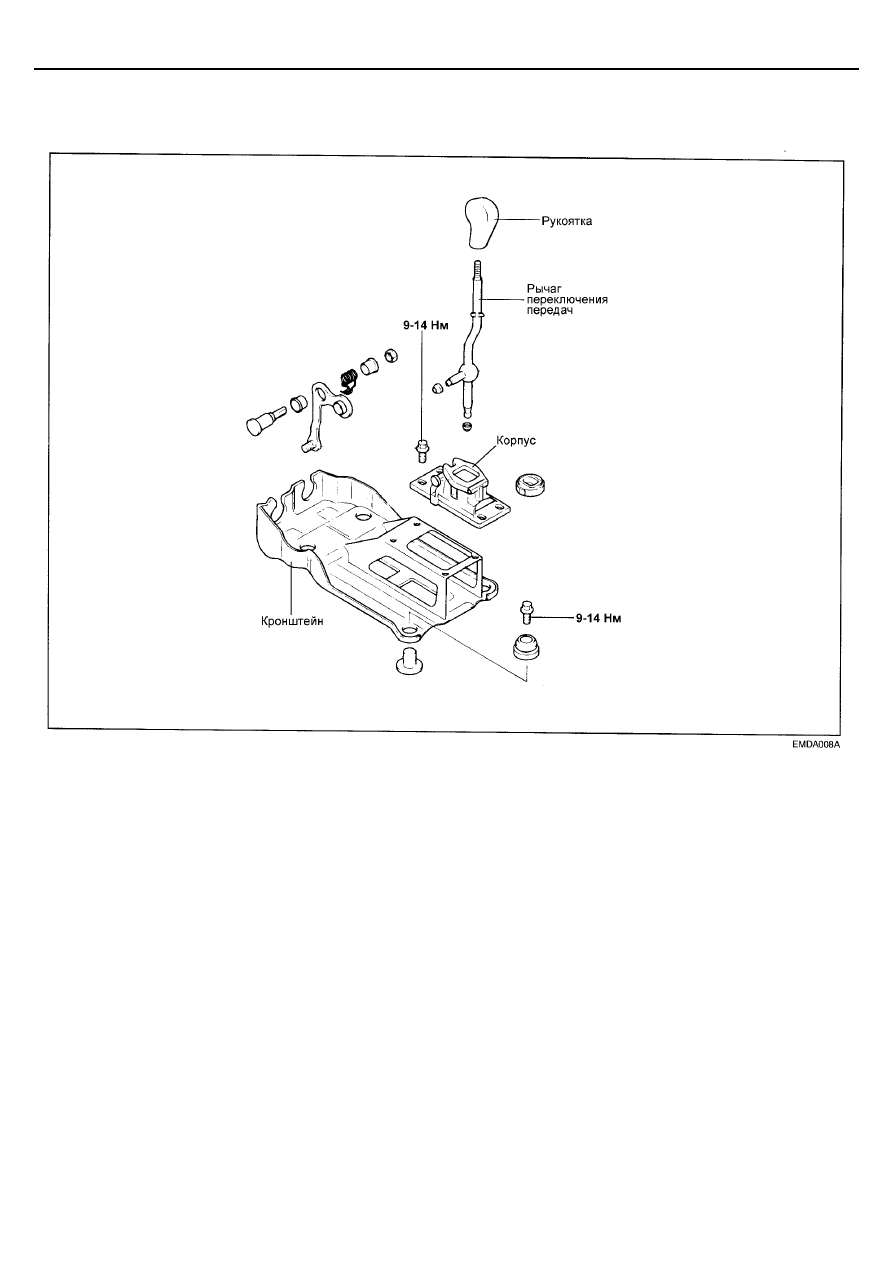

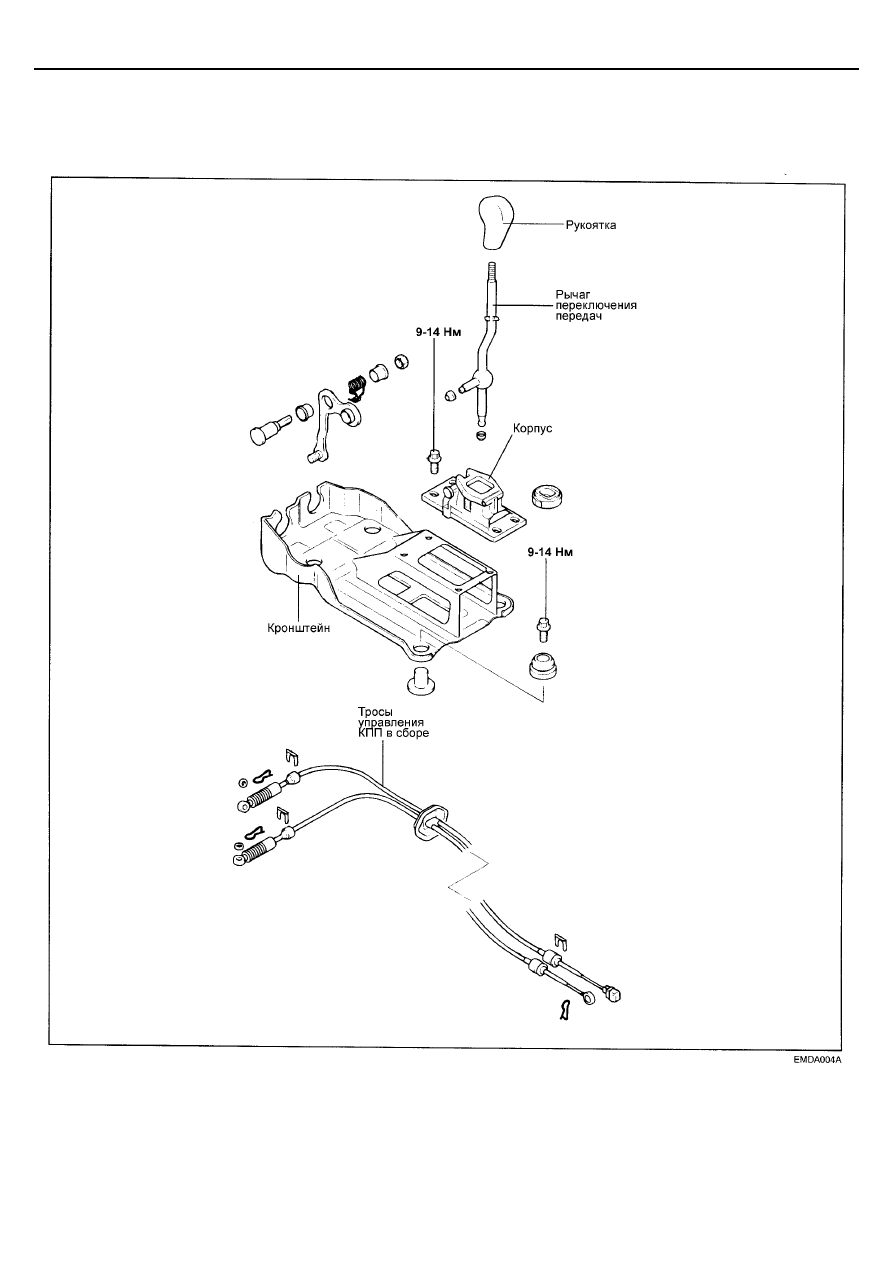

ДЕТАЛИ












TR-156

ТРАНСМИССИЯ







СНЯТИЕ

1.   Снимите напольную консоль в сборе (см.

соответствующий раздел в главе BD – "Кузов").


2.   Снимите шплинты и фиксаторы тросов управления

КПП со стороны рычага переключения передач.


3.   Снимите рычаг переключения передач в сборе.

4.   Отверните болты и снимите промежуточный кронштейн

тросов управления КПП на перегородке моторного
отсека.


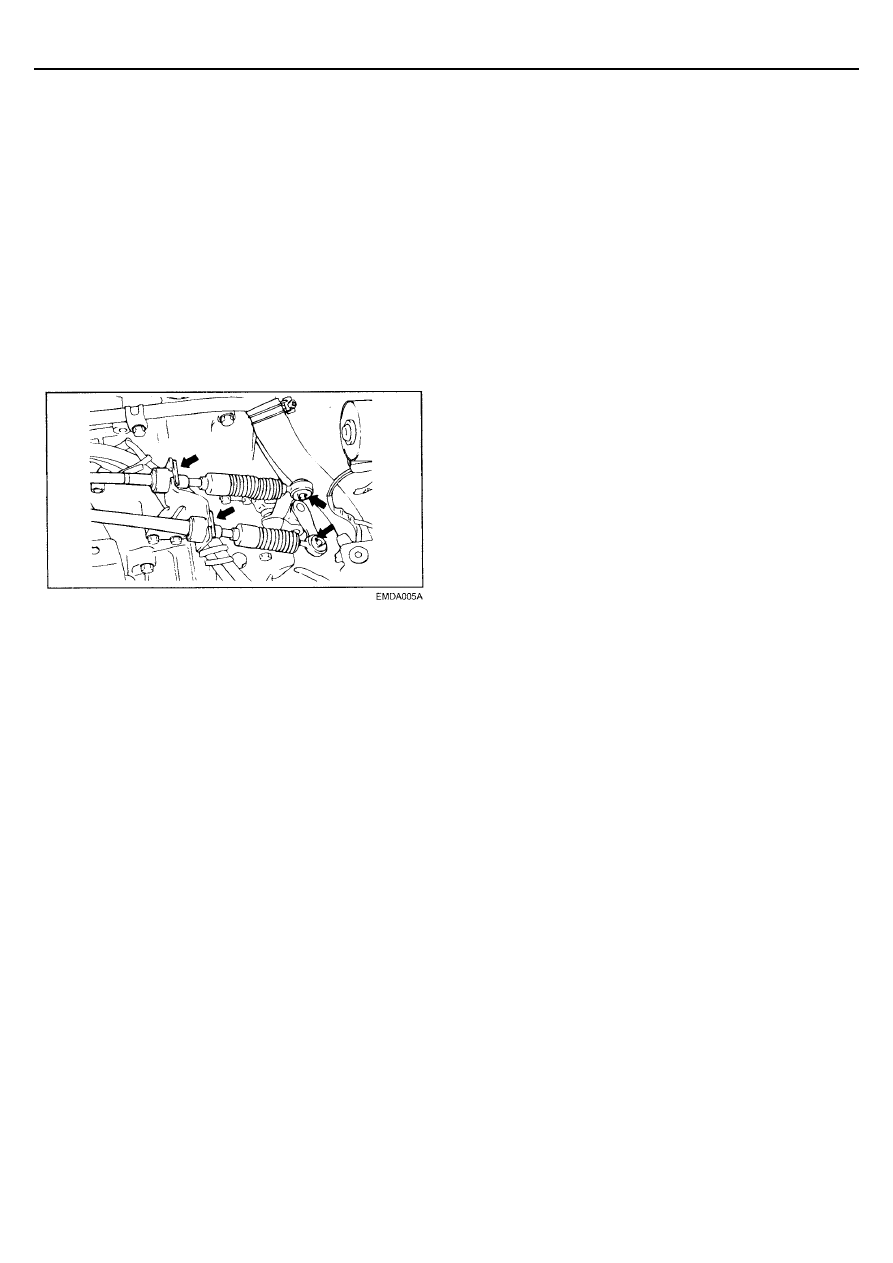

5.   Снимите шплинты и фиксаторы тросов управления

КПП (со стороны коробки передач).


6.   Снимите трос выбора передач и трос переключения

передач.







ПРОВЕРКА

1.   Проверьте работоспособность троса выбора передач и

отсутствие его повреждений.


2.   Проверьте работоспособность троса переключения

передач и отсутствие его повреждений.


3.   Проверьте пыльники тросов управления КПП на

отсутствие повреждений.


4.   Проверьте каждую втулку на отсутствие износа,

истирания, заедания, затрудненного перемещения или
повреждений.


5.   Проверьте пружину на отсутствие износа или

повреждений.



СБОРКА

1.   Установите рычаг переключения передач в сборе.

2.   Установите трос выбора передач и трос переключения

передач.










МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ TR-157







РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ



ДЕТАЛИ














ПРОВЕРКА

1.   Проверьте втулки на отсутствие износа или

повреждений.


2.   Проверьте возвратную пружину рычага на отсутствие

износа, повреждений или ухудшения технического
состояния.



СБОРКА

1.   Нанесите универсальную консистентную смазку на все

подвижные части и втулки.


2.   Сборка производится в порядке, обратном разборке.
