Hyundai Elantra (2000+). Руководство - часть 74

ЕMA-44

ДВИГАТЕЛЬ - МЕХАНИЧЕСКАЯ ЧАСТЬ (DOHC 1.6 L)







13.   При сборке болты крепления крышек шатунов следует

затягивать, используя угловой метод затяжки,
следующим образом:



1)   Нанесите масло на резьбу гаек крепления и места

контакта шатуна гаек и болтов.



2)   Затяните болты крепления крышек шатунов

номинальным моментом затяжки.


Момент затяжки
Гайки крепления крышек шатунов : 32 - 35 Нм


ВНИМАНИЕ
Не устанавливайте повторно бывшие в эксплуатации
(снятые при разборке) болты крепления крышек
шатунов.

При установке новых болтов крепления крышек
шатунов не затягивайте их более трех раз.

14.   Проверьте боковой зазор между нижней головкой

шатуна и соответствующей щекой коленчатого вала.


Боковой зазор нижней головки шатуна :
Номинальное значение : 0,1 - 0,25 мм
Предельно допустимое значение : 0,4 мм

15.   Установите маслозаборник.

16.   Установите масляный поддон.

17.   Установите головку цилиндров.









СИСТЕМА ОХЛАЖДЕНИЯ

ЕMA-45







СИСТЕМА ОХЛАЖДЕНИЯ



ТРУБКИ И ШЛАНГИ СИСТЕМЫ ОХЛАЖДЕНИЯ

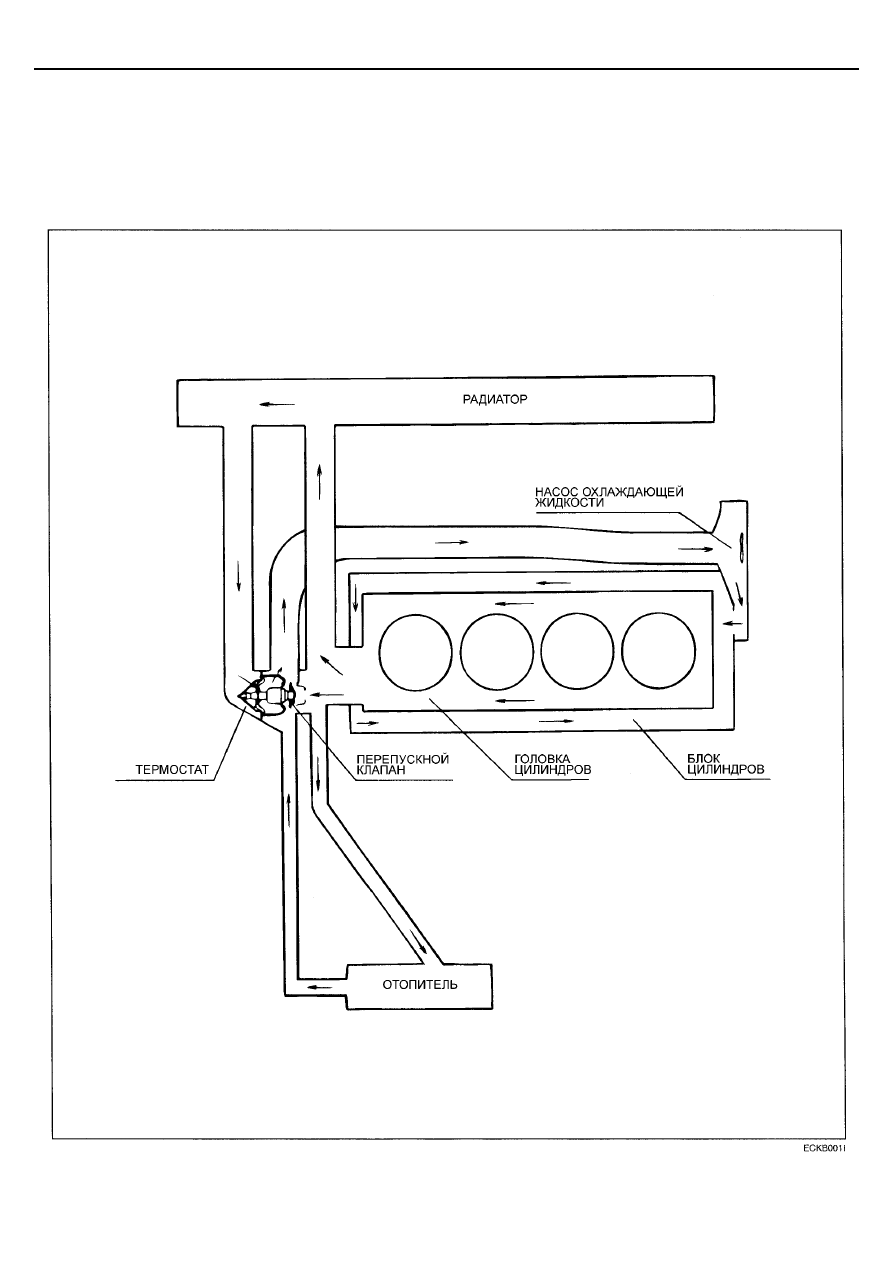

СХЕМА СИСТЕМЫ ОХЛАЖДЕНИЯ










ЕMA-46

ДВИГАТЕЛЬ - МЕХАНИЧЕСКАЯ ЧАСТЬ (DOHC 1.6 L)

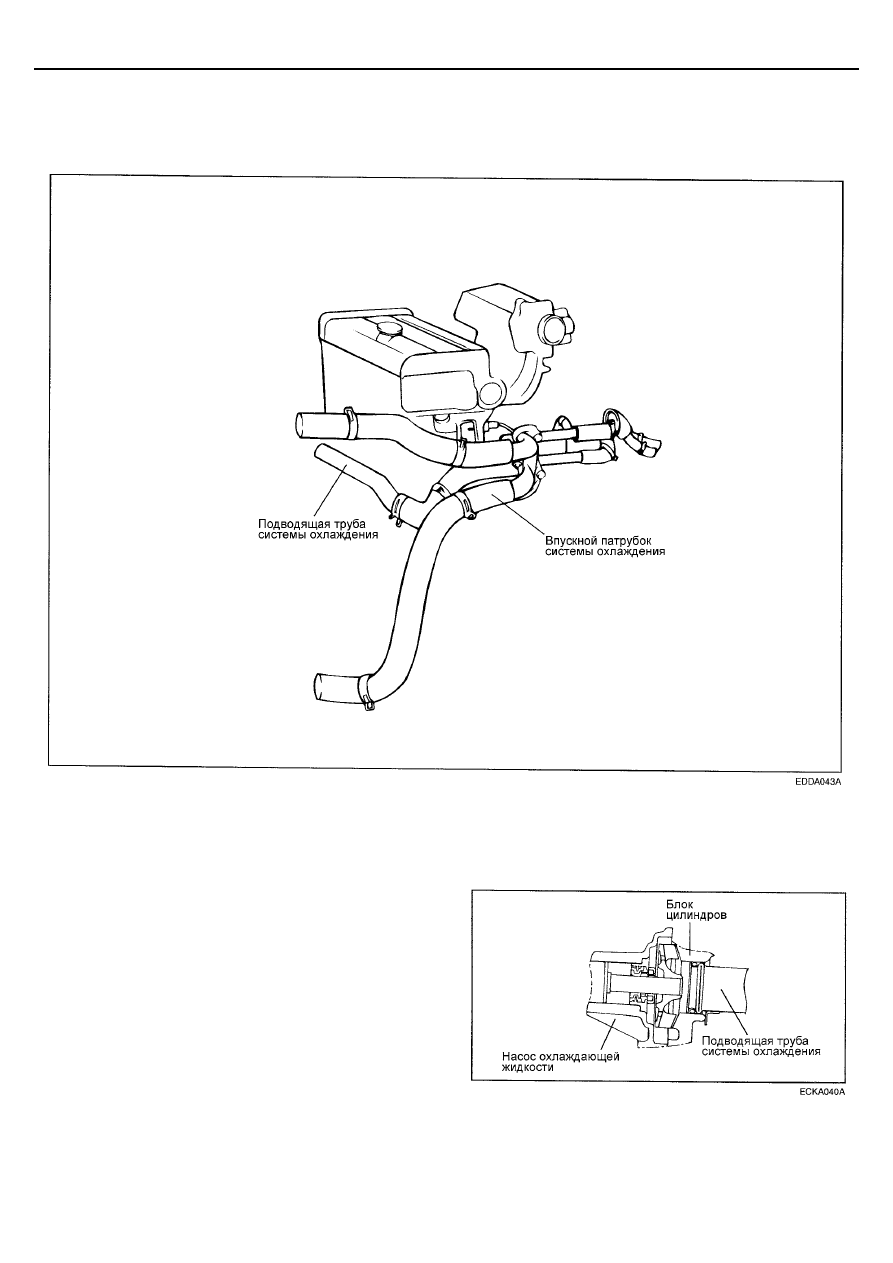

ШЛАНГИ И ТРУБКИ СИСТЕМЫ ОХЛАЖДЕНИЯ



КОМПОНЕНТЫ












ПРОВЕРКА


Проверьте шланги и трубки системы охлаждения на
отсутствие трещин, повреждений или отложений на их
внутренних стенках.

Замените при необходимости.


СБОРКА




1.   Наденьте кольцевую прокладку на подводящую трубу

системы охлаждения, нанесите на ее наружную
поверхность немного охлаждающей жидкости или воды
и затем установите трубу на место.


ПРИМЕЧАНИЕ
1.   Не допускайте попадание моторного масла, а также

консистентной смазки на поверхность кольцевой
прокладки трубы системы охлаждения.

2.   Не допускайте попадание на места соединения

подводящей трубы системы охлаждения песка,
пыли и т.д.

3.   Вставьте подводящую трубу системы охлаждения

в насос охлаждающей жидкости до упора.



4.   Не устанавливайте кольцевую прокладку, бывшую

в эксплуатации. Замените снятую кольцевую
прокладку новой.










СИСТЕМА ОХЛАЖДЕНИЯ

ЕMA-47

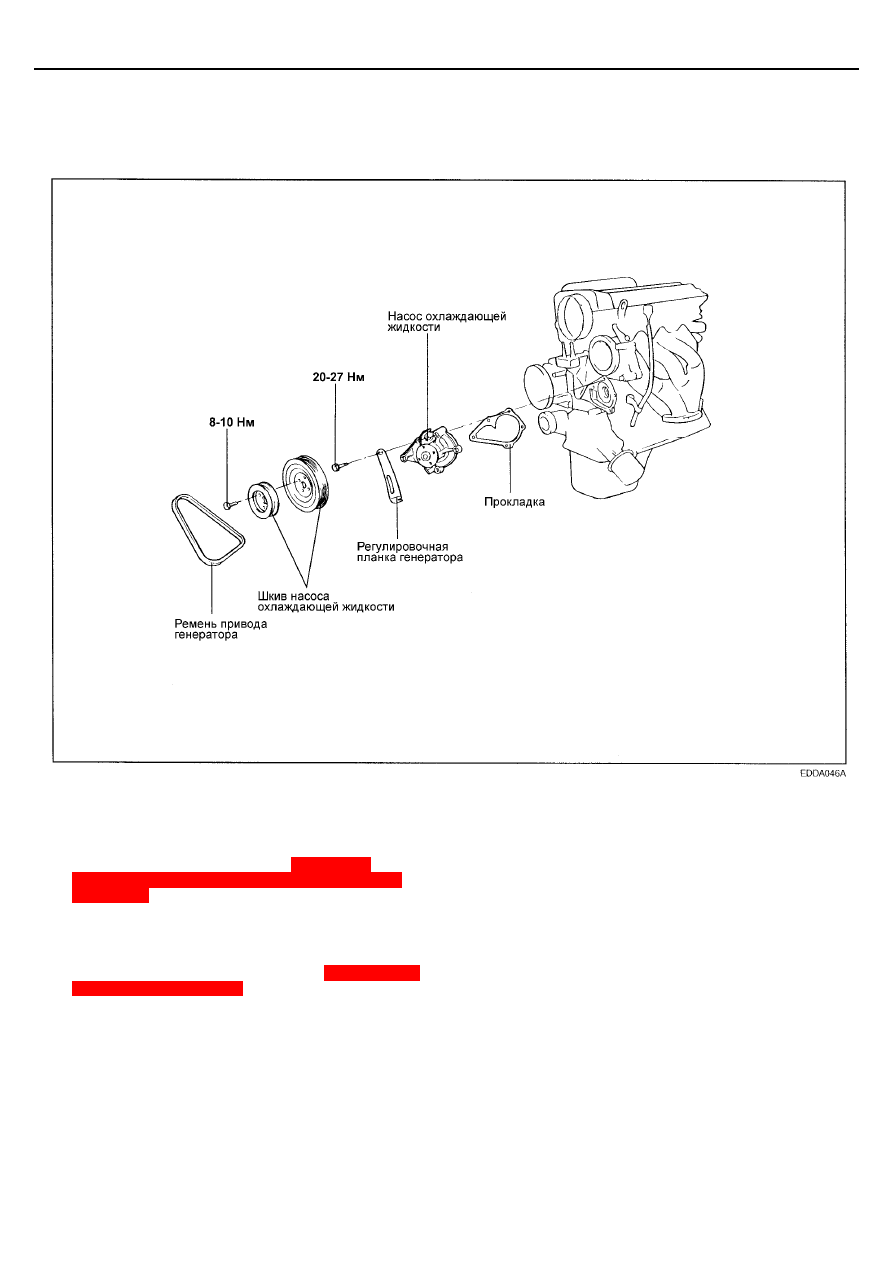

НАСОС ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ



КОМПОНЕНТЫ












СНЯТИЕ


1.   Слейте охлаждающую жидкость и отсоедините

соединительный шланг подводящей трубы системы
охлаждения от насоса охлаждающей жидкости.


2.   Снимите ремень привода генератора и шкив насоса

охлаждающей жидкости.


3.   Снимите крышки ремня привода ГРМ и направляющий

ролик ремня привода ГРМ.


4.  Отверните болты крепления насоса охлаждающей

жидкости, затем снимите регулировочную планку
генератора.


5.   Снимите насос охлаждающей жидкости в сборе с блока

цилиндров.
