ЕM-90

ДВИГАТЕЛЬ - МЕХАНИЧЕСКАЯ



ЧАСТЬ (DOHC



1.8L/2.0L)







10.   Установите шкив насоса охлаждающей жидкости.

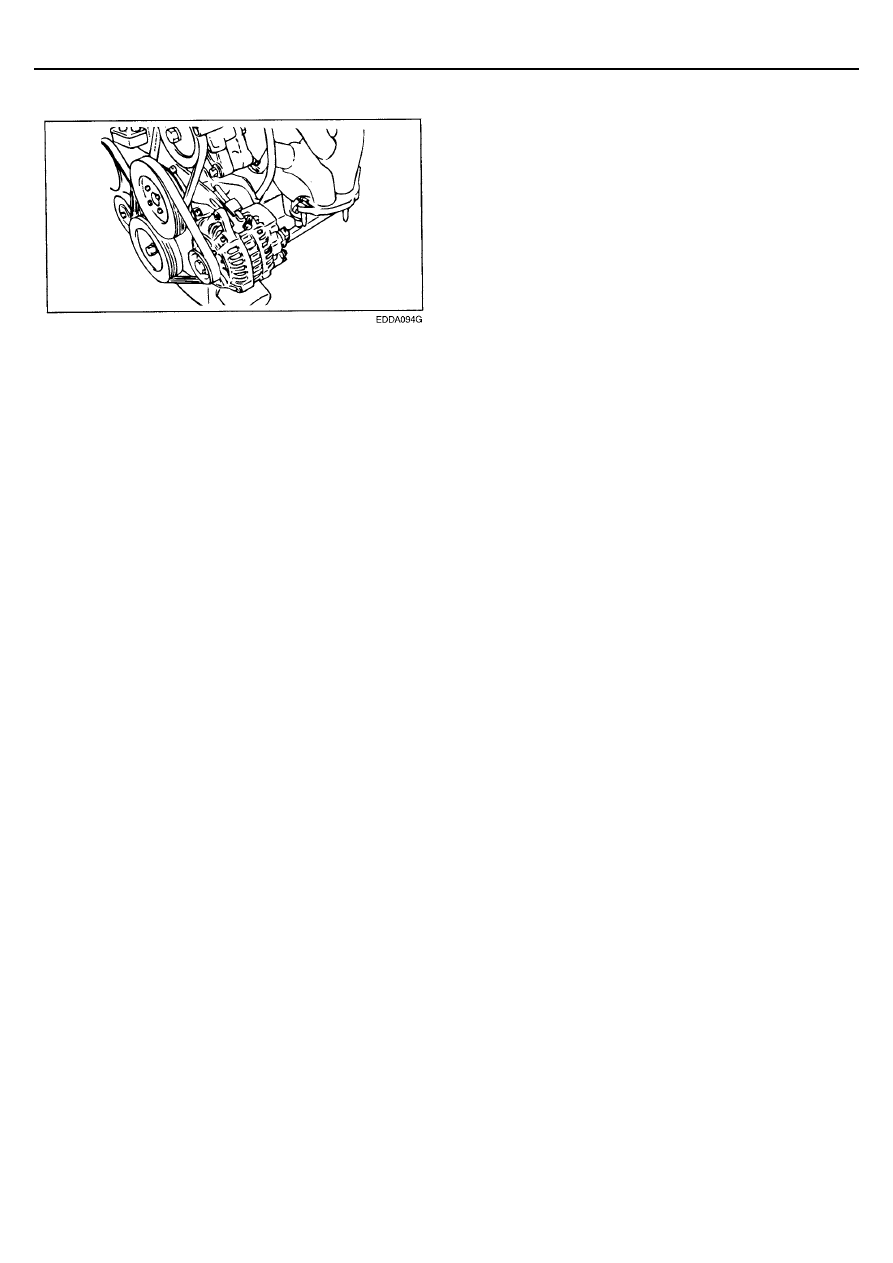

11.   Установите ремень привода генератора и

отрегулируйте его натяжение.







Двигатель - Механическая

часть (DOHC 1.6L)



ОБЩАЯ ИНФОРМАЦИЯ........................................................................  EMA-2



БЛОК ЦИЛИНДРОВ .............................................................................  EMA-22



ОСНОВНЫЕ ДЕТАЛИ ДВИГАТЕЛЯ ...................................................  EMA-30



СИСТЕМА ОХЛАЖДЕНИЯ ..................................................................  EMA-45



СИСТЕМА СМАЗКИ .............................................................................. ЕМA-54



СИСТЕМЫ ВПУСКА И ВЫПУСКА ....................................................... ЕМA-58



ГОЛОВКА ЦИЛИНДРОВ В СБОРЕ...................................................... ЕМА-66



ПРИВОД МЕХАНИЗМА ГАЗОРАСПРЕДЕЛЕНИЯ.............................. ЕМА-73



























































ЕMA-2

ДВИГАТЕЛЬ - МЕХАНИЧЕСКАЯ ЧАСТЬ (DOHC 1.6 L)







ОБЩАЯ ИНФОРМАЦИЯ



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Описание

Номинальное значение

Предельно допустимое значение

Общая информация





Тип

Рядный, с двумя верхними
распределительными валами



Количество цилиндров 4



Диаметр цилиндра 76,5

мм



Ход поршня 87

мм



Рабочий объем 1599

см

3



Степень сжатия 10



Порядок работы цилиндров 1-3-4-2



Частота вращения холостого хода

750

± 100 об/мин



Угол опережения зажигания при частоте
вращения холостого хода

9

° ± 5° до ВМТ при 800 об/мин



Фазы газораспределения





Впускные клапаны







Открытие до ВМТ

5

°





Закрытие после НМТ

35

°



Выпускные клапаны







Открытие до НМТ

43

°





Закрытие после ВМТ

5

°



Перекрытие клапанов

10

°



Головка цилиндров





Неплоскостность поверхности под
прокладку

Не более 0,03 мм 0,10

мм

Неплоскостность монтажной поверхности
для коллекторов

Не более 0,15 мм

Не более 0,20 мм

Ремонтные размеры отверстия под седло
клапана (увеличение):







Впускной клапан





 0,3

мм

30,700 - 30,721 мм



 0,6

мм

31,000 - 31,021 мм





Выпускной клапан





 0,3

мм

27,300 - 27,321 мм



 0,6

мм

27,600 - 27,621 мм



Ремонтные размеры отверстия под
направляющую втулку клапана
(впускного и выпускного) (увеличение):





 0,05

мм

11,05 - 11,068 мм



 0,25

мм

11,25 - 11,268 мм



 0,50

мм

11,50 - 11,518 мм











ОБЩАЯ ИНФОРМАЦИЯ

ЕMA-3







Описание

Номинальное значение

Предельно допустимое значение

Распределительный вал





Высота кулачка







Впускной клапан 43,4484

мм 42,9484

мм



Выпускной клапан 43,8489

мм 43,3489

мм

Наружный диаметр шейки 27

мм



Зазор в подшипниках

0,035 - 0,072 мм



Осевой зазор вала

0,1 - 0,15 мм



Клапаны





Длина клапана







Впускной клапан 91,7

мм





Выпускной клапан 92,3

мм



Диаметр стержня







Впускной клапан

5,955 - 5,97 мм





Выпускной клапан

5,935 - 5,95 мм



Толщина тарелки клапана







Впускной клапан 1,1

мм 0,8

мм



Выпускной клапан 1,3

мм 1,0

мм

Зазор между стержнем клапана и
направляющей втулкой







Впускной клапан

0,03 - 0,06 мм 0,10

мм



Выпускной клапан

0,05 - 0,08 мм 0,15

мм

Направляющая втулка клапана





Длина втулки







Для впускного клапана 36,5

мм





Для выпускного клапана 41,0

мм



Ремонтный размер

0,05;  0,25;  0,50 мм (увеличение)

Седло клапана





Ширина контактной поверхности
седла







Для впускного клапана

0,8 - 1,2 мм





Для выпускного клапана

1,3 - 1,7 мм



Угол наклона рабочей фаски седла

45

°



Ремонтный размер

0,3;  0,6 мм (увеличение)

Клапанная пружина





Длина в свободном состоянии 44,00

мм
