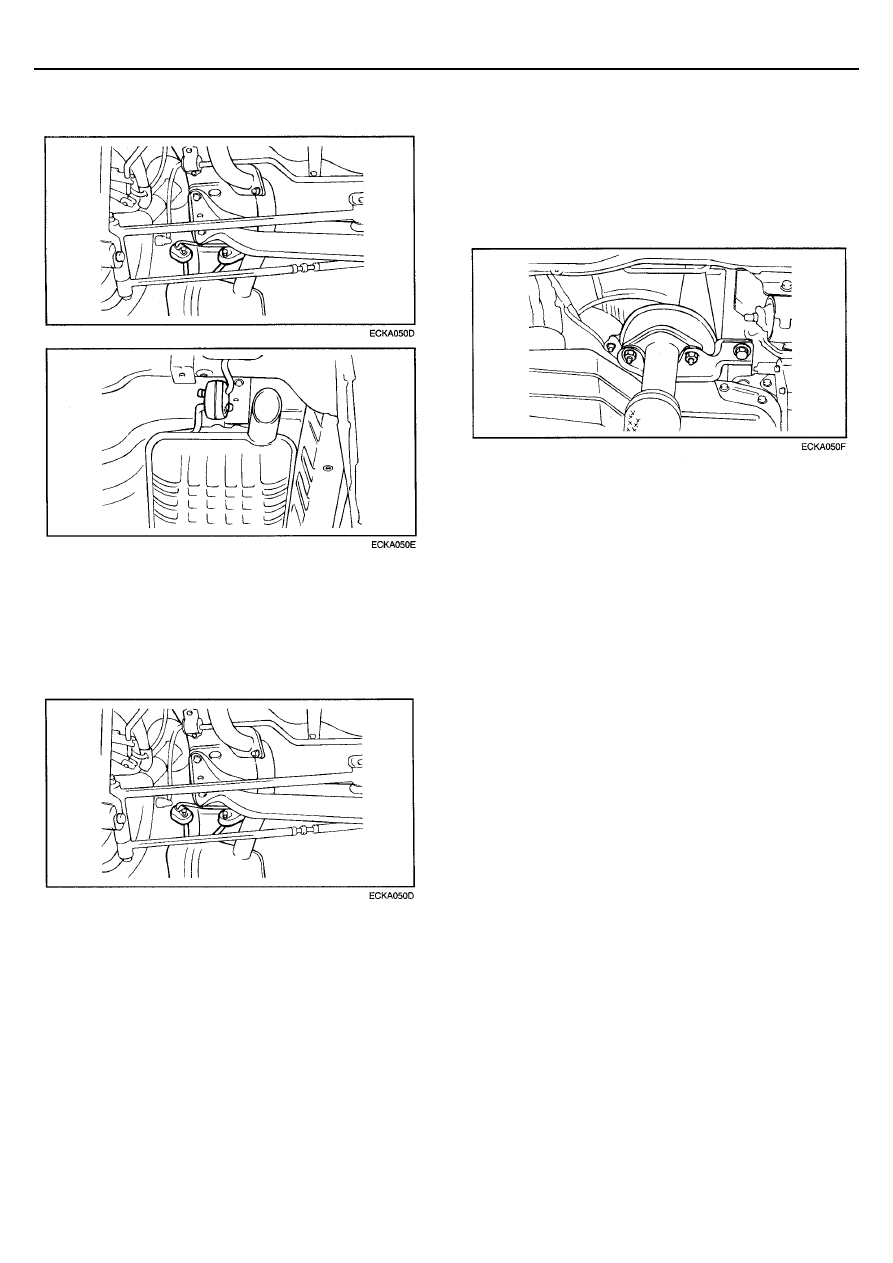

ЦЕНТРАЛЬНАЯ ТРУБА СИСТЕМЫ ВЫПУСКА
(С ПЕРЕДНИМ ГЛУШИТЕЛЕМ)


1.   Отсоедините центральную трубу системы выпуска (с

передним глушителем) от приемной трубы системы
выпуска с одной стороны и от основного глушителя с
другой.






2.   Снимите резинометаллические кронштейны, а затем

снимите центральную трубу системы выпуска (с
передним глушителем).





ПРИЕМНАЯ ТРУБА СИСТЕМЫ ВЫПУСКА


1.   Отверните болты крепления кронштейна приемной

трубы системы выпуска и отсоедините приемную трубу
от каталитического нейтрализатора.


2.   Отверните болты крепления приемной трубы системы

выпуска к центральной трубе системы выпуска (с
передним глушителем).







УСТАНОВКА


1.   Установите компоненты системы выпуска в следующем

порядке: сначала приемную трубу системы выпуска,
затем центральную трубу системы выпуска и основной
глушитель. Временно затяните крепление компонентов
системы выпуска.


2.   Надежно затяните крепление компонентов системы

выпуска. Убедитесь в отсутствии контакта компонентов
системы выпуска с какими-либо деталями кузова
автомобиля.





СИСТЕМЫ ВПУСКА И ВЫПУСКА

ЕМ-75







ВОЗДУШНЫЙ ФИЛЬТР

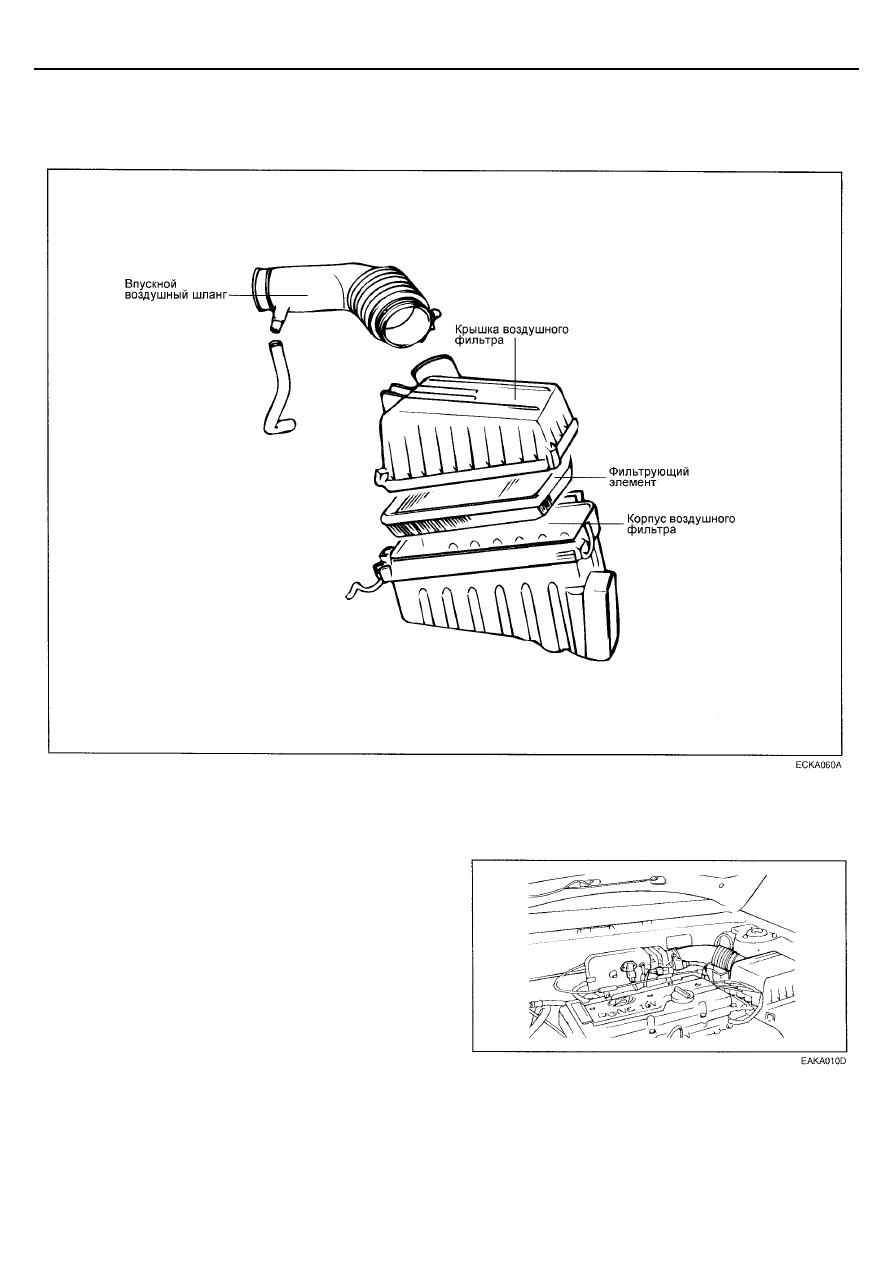

КОМПОНЕНТЫ










СНЯТИЕ


1.   Отсоедините впускной воздуховод от воздушного

фильтра.


2.   Отсоедините разъем датчика температуры воздуха во

впускном коллекторе.


3.   Отсоедините впускной воздушный шланг со стороны

воздушного фильтра.


4.   Снимите крышку воздушного фильтра и извлеките

фильтрующий элемент.







5.   Отверните болты крепления корпуса воздушного

фильтра и снимите корпус.









ЕМ-76

ДВИГАТЕЛЬ - МЕХАНИЧЕСКАЯ



ЧАСТЬ (DOHC



1.8L/2.0L)

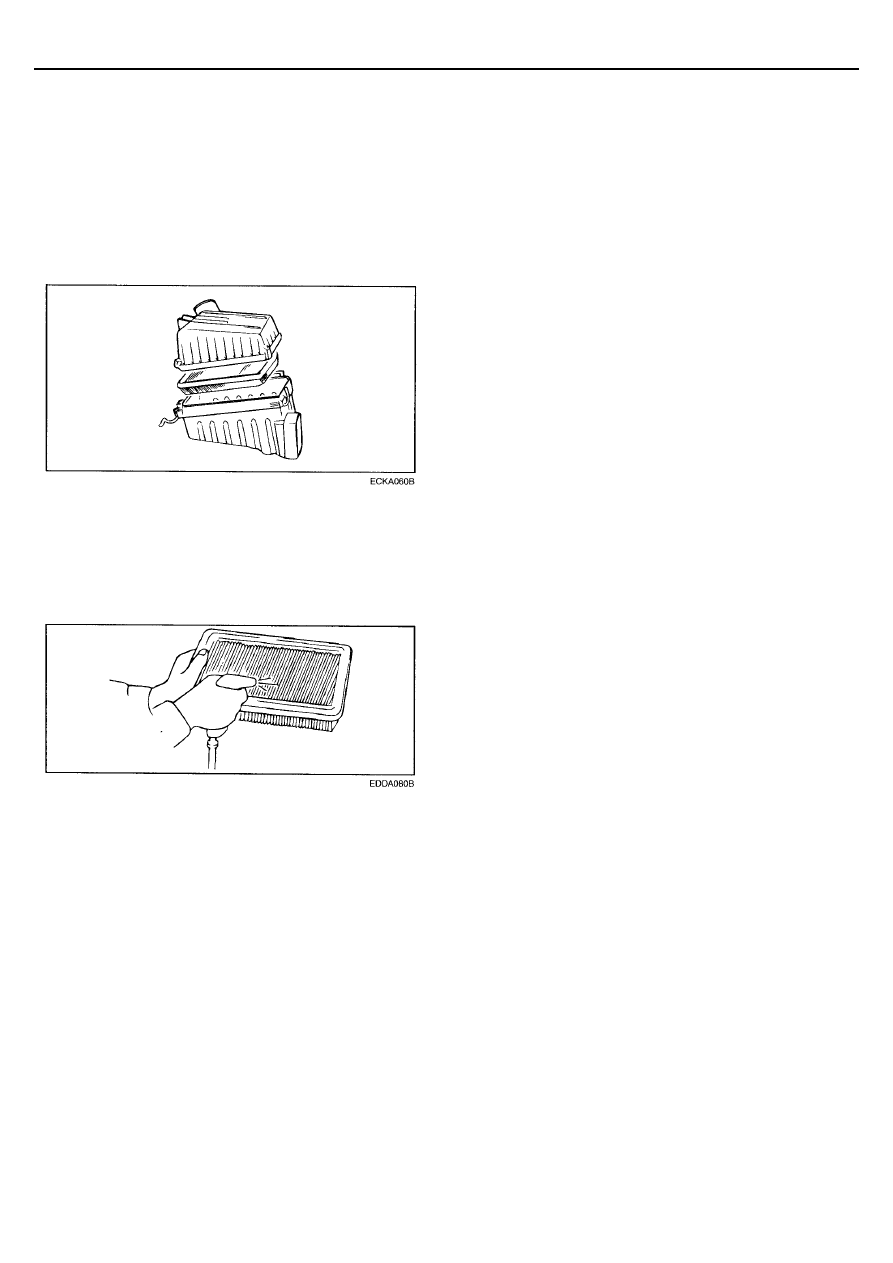

ПРОВЕРКА


1.   Проверьте корпус, крышку и фильтрующий элемент

воздушного фильтра на отсутствие деформации,
коррозии или повреждений.


2.   Проверьте впускной воздуховод на отсутствие

повреждений.


3.   Проверьте резонатор на отсутствие деформации или

повреждений.






4.   Проверьте фильтрующий элемент на отсутствие

засорения, загрязнения или повреждений. Если
фильтрующий элемент незначительно загрязнен или
засорен, то удалите пыль и другие загрязнения,
продув его сжатым воздухом снаружи (со стороны,
обращенной к впускному коллектору).






5.   Проверьте остальные детали воздушного фильтра на

отсутствие засорения, загрязнения или повреждений.



УСТАНОВКА


Установите воздушный фильтр в сборе в порядке,
обратном снятию.









ГОЛОВКА ЦИЛИНДРОВ В СБОРЕ

ЕМ-77







ГОЛОВКА ЦИЛИНДРОВ
В СБОРЕ



ГОЛОВКА ЦИЛИНДРОВ



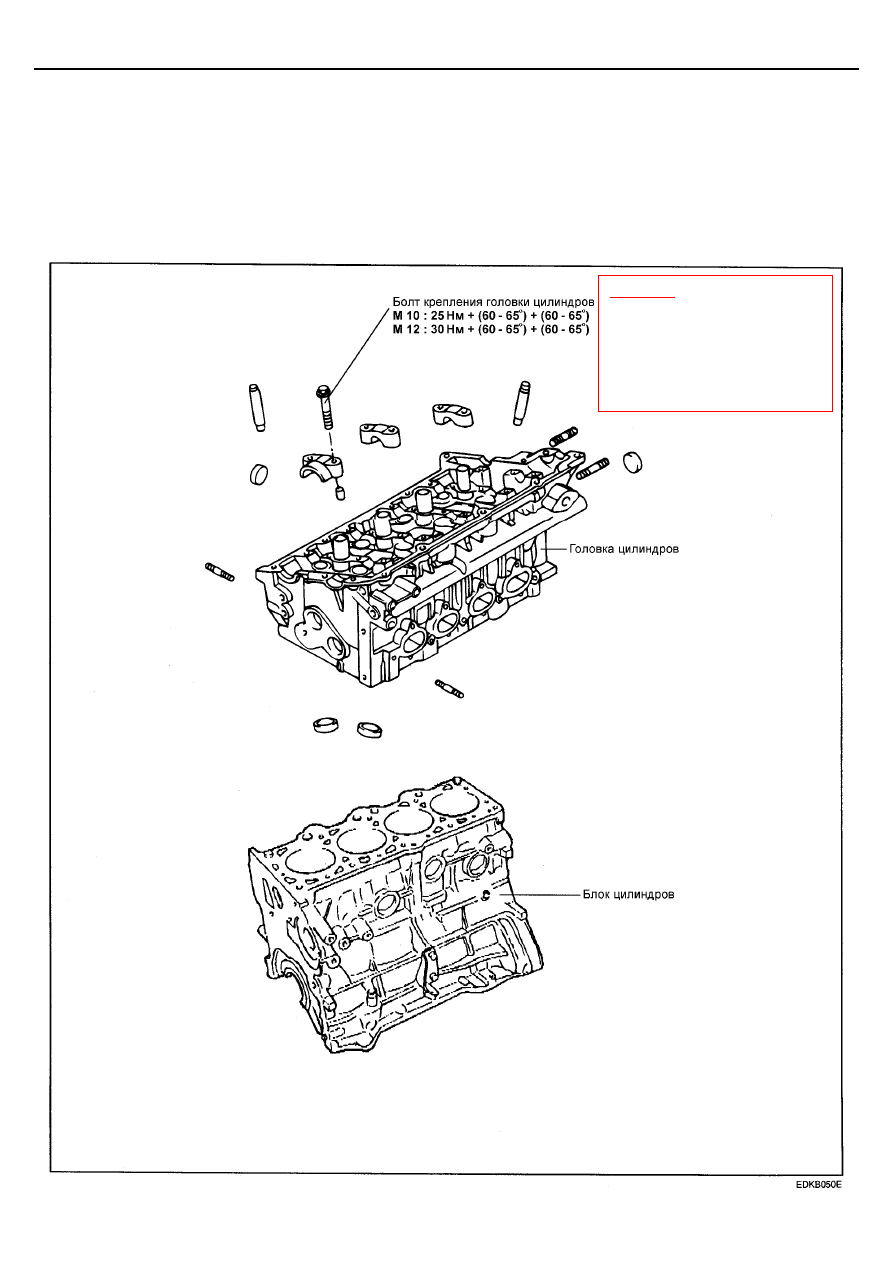

ДЕТАЛИ









Внимание: рисунок не верен т.к.
болты крепления головки
цилиндров не проходные, т.е. не
проходят через крышки
подшипников распредвала!!!!
См. ELANTRA-2004 WorkShop
Manual!!!!!!!!!
