ЕМ-62

ДВИГАТЕЛЬ - МЕХАНИЧЕСКАЯ



ЧАСТЬ (DOHC



1.8L/2.0L)

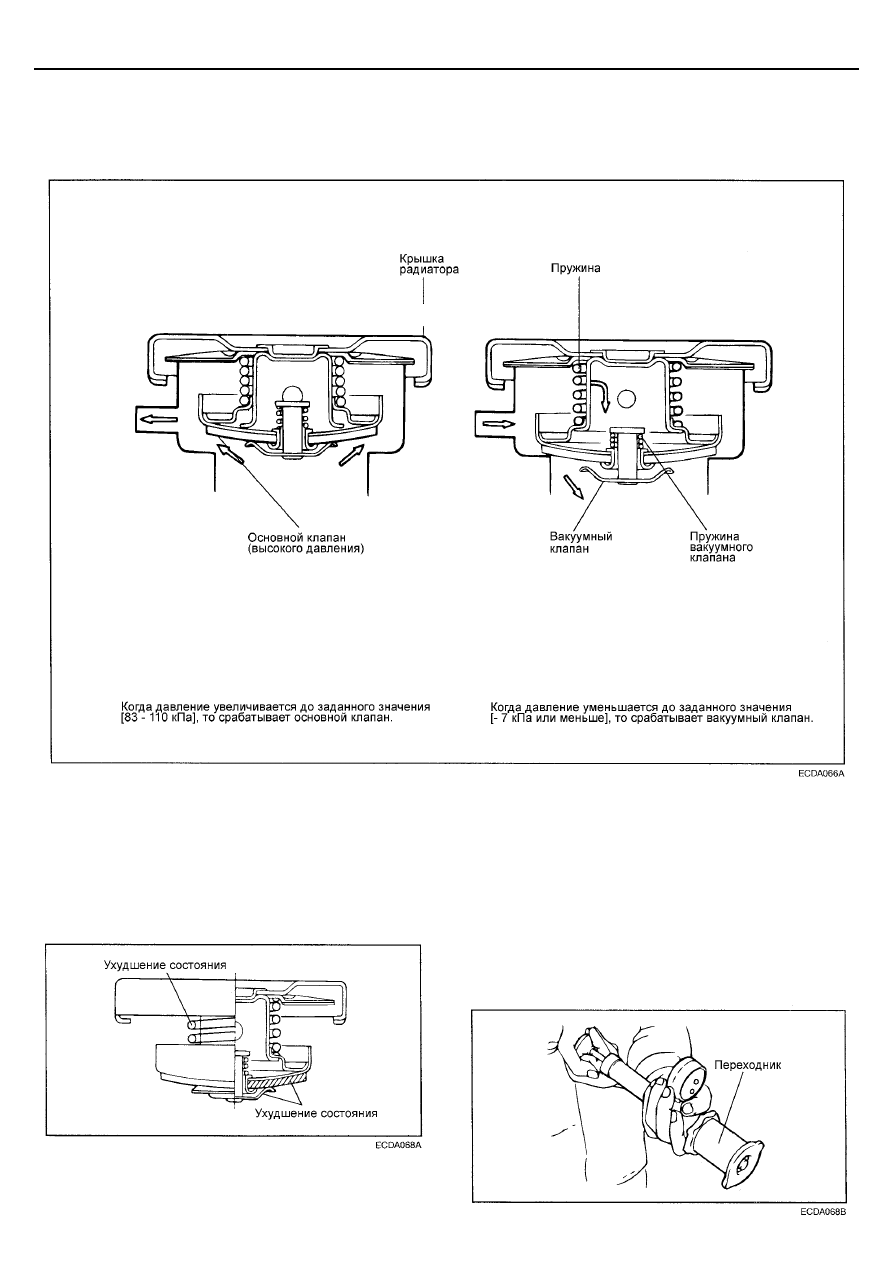

КРЫШКА РАДИАТОРА



КРЫШКА РАДИАТОРА









ПРОВЕРКА



КРЫШКА РАДИАТОРА


1.   Проверьте крышку радиатора на отсутствие

повреждений, трещин и ухудшения состояния (износ и
т.п.).








2.   Подсоедините крышку радиатора к специальному

тестеру.


3.   Изменяйте давление до тех пор, пока стрелка

манометра не остановится (давление открытия
клапана).


4.   Если стрелка манометра остается неподвижной в

течение 10 секунд при величине давления,
превышающем предельно допустимое значение
давления срабатывания клапана, то крышка радиатора
исправна.







СИСТЕМА ОХЛАЖДЕНИЯ

ЕМ-63

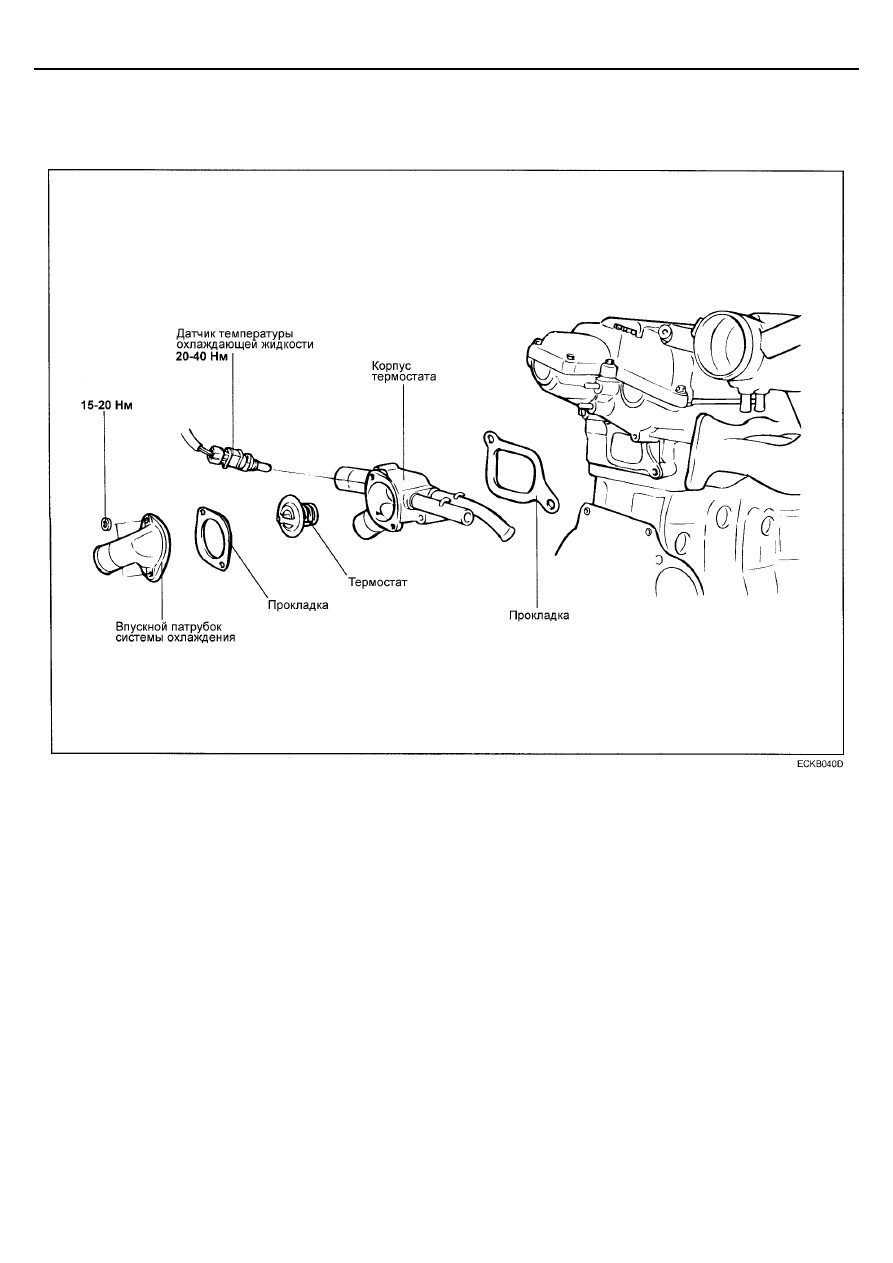

ТЕРМОСТАТ



КОМПОНЕНТЫ









ЕМ-64

ДВИГАТЕЛЬ - МЕХАНИЧЕСКАЯ



ЧАСТЬ (DOHC



1.8L/2.0L)







СНЯТИЕ И ПРОВЕРКА


1.   Слейте охлаждающую жидкость так, чтобы ее уровень

был ниже термостата.


2.   Снимите впускной патрубок системы охлаждения и

прокладку.


3.   Снимите термостат.

4.   Поместите термостат в горячую охлаждающую

жидкость или воду и проверьте, что температура
открытия клапана термостата соответствует
номинальному значению. Замените при
необходимости.



Температура начала открытия клапана: 82

°С

Температура полного открытия клапана: 95

°С







ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ


1.   Поместите измерительную часть датчика в горячую

охлаждающую жидкость с известной температурой.


2.   Проверьте, что сопротивление датчика соответствует

номинальному значению.


Сопротивление
При температуре 20

°С : 2,31 - 2,59 кОм



УСТАНОВКА


1.   Проверьте, что термостат правильно установлен в

корпусе и его фланец плотно прилегает к корпусу в
месте установки.


2.   Установите впускной патрубок системы охлаждения с

новой прокладкой.


3.   Заполните систему охлаждения чистой охлаждающей

жидкостью.


Момент затяжки
Датчик температуры охлаждающей жидкости : 20 – 40 Нм










СИСТЕМА СМАЗКИ

ЕМ-65







СИСТЕМА СМАЗКИ

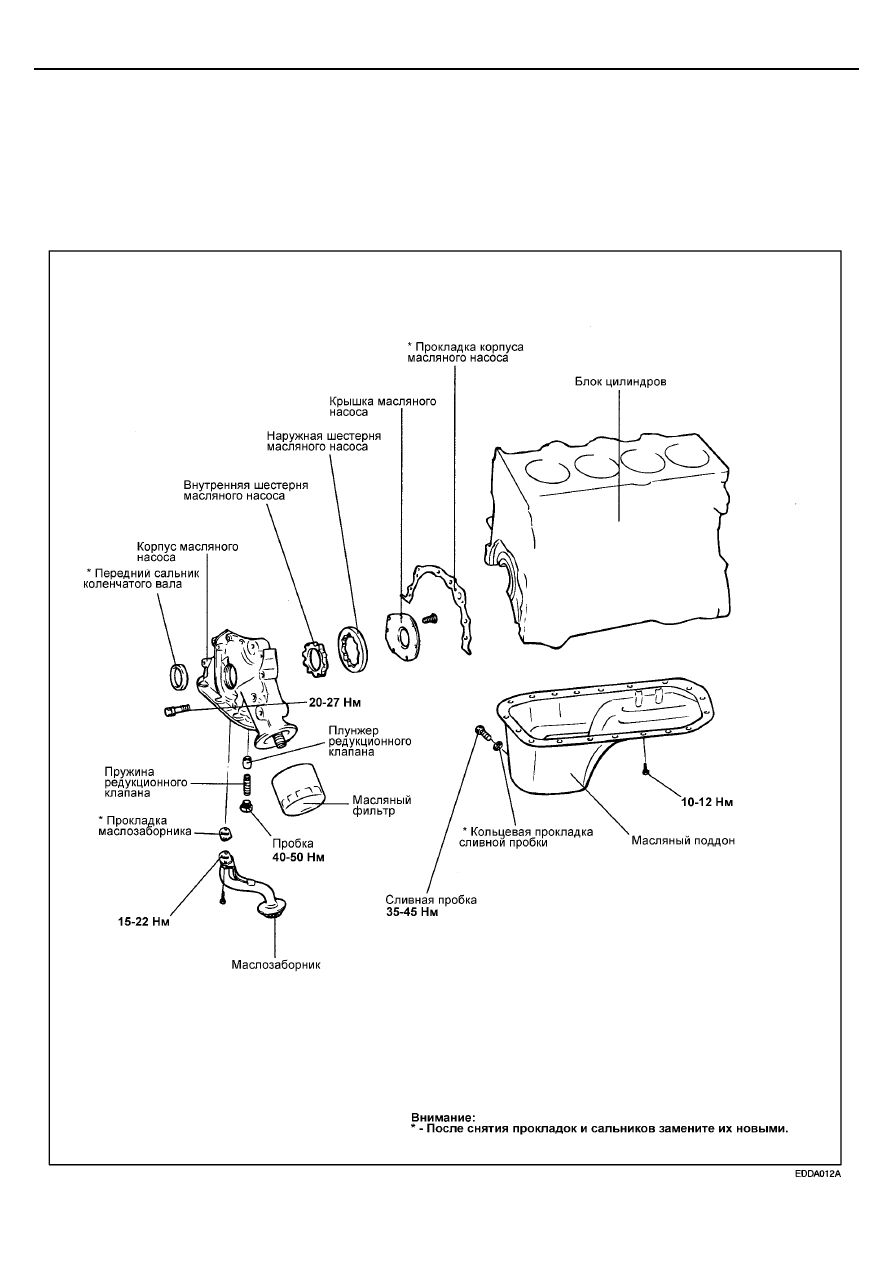

МАСЛЯНЫЙ НАСОС



МАСЛЯНЫЙ НАСОС И КОРПУС
МАСЛЯНОГО НАСОСА
