ЕM-14

ДВИГАТЕЛЬ - МЕХАНИЧЕСКАЯ ЧАСТЬ  (DOHC 1.8L/2.0L)







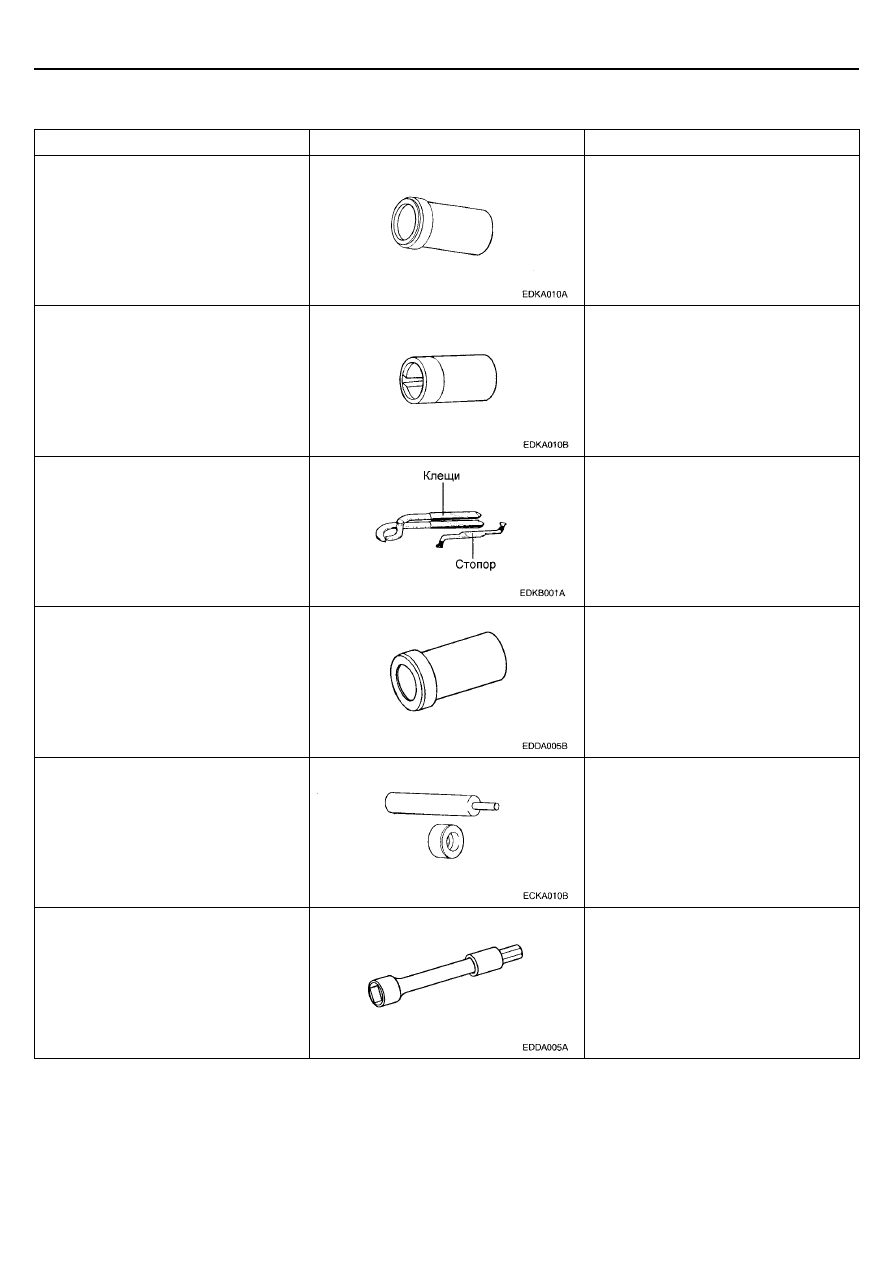

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ


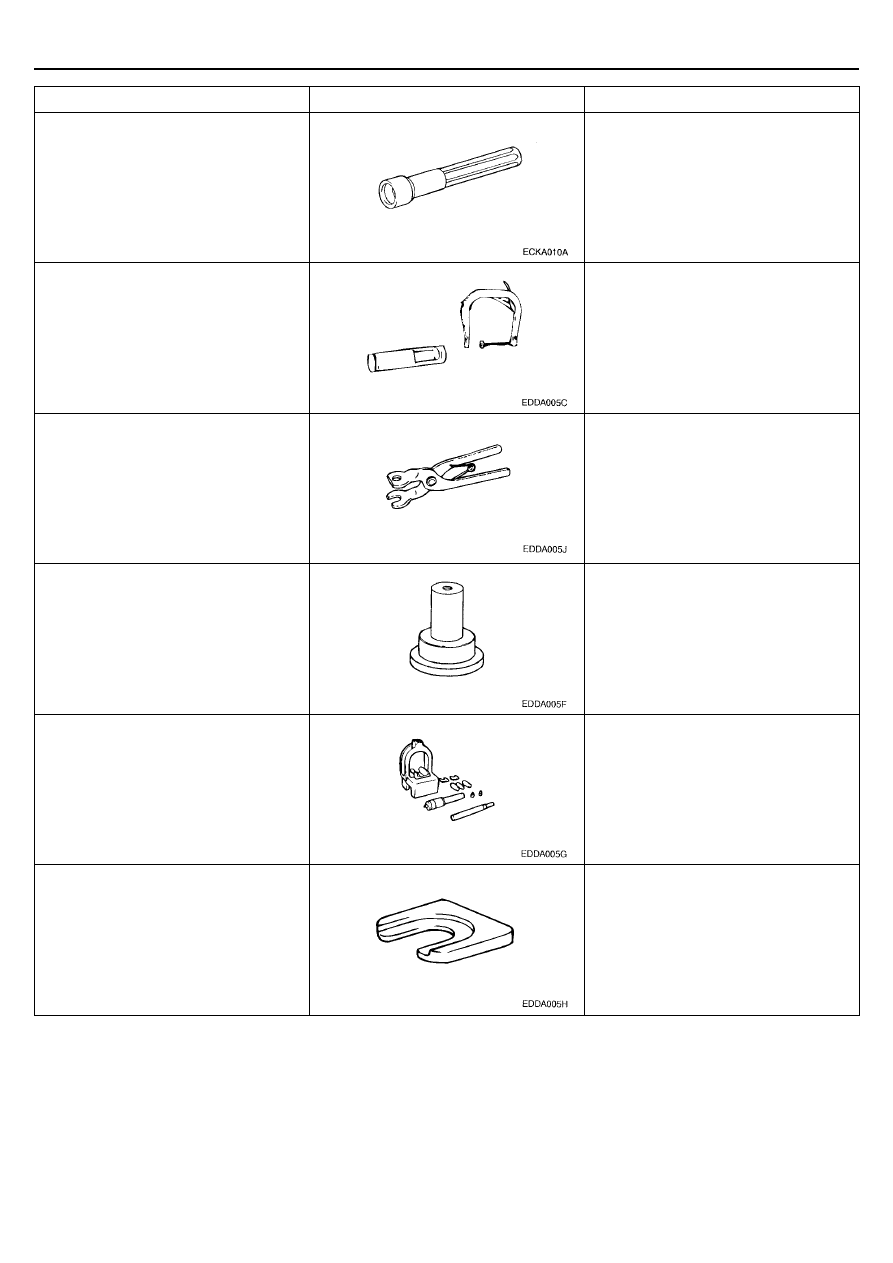

Инструмент (Номер и наименование)

Рисунок

Назначение

Оправка для установки переднего
сальника коленчатого вала
(09214-32000)



Установка переднего сальника
коленчатого вала.

Направляющая втулка для переднего
сальника коленчатого вала
(09214-32100)



Установка переднего сальника
коленчатого вала.

Набор для регулировки зазоров в
приводе клапанов
(09220-2D000)



Снятие и установка регулировочных
шайб толкателей клапанов.

Оправка для установки сальника
распределительного вала
(09221-21000)



Установка сальника
распределительного вала.

Оправка для установки направляющей
втулки клапана
(09221-22000А/В)



Снятие и установка направляющей
втулки клапана.

Ключ для болта крепления головки
цилиндров
(09221-32001)



Ослабление и затяжка болтов
крепления головки цилиндров.









ОБЩАЯ ИНФОРМАЦИЯ EM-15







Инструмент (Номер и наименование)

Рисунок

Назначение

Оправка для установки маслосъемного
колпачка клапана
(09222-22001)



Установка маслосъемного колпачка
клапана.

Приспособление для сжатия клапанных
пружин и переходник
(09222-28000, 09222-28100)



Снятие и установка впускных и
выпускных клапанов.

Съемник маслосъемного колпачка
клапана
(09222-29000)



Снятие маслосъемного колпачка
клапана.

Оправка для установки заднего
сальника коленчатого вала
(09231-21000)



1.   Установка заднего сальника

двигателя.

2.   Установка заднего сальника

коленчатого вала.



Набор для снятия и установки
поршневого пальца
(09234-33001)



Снятие и установка поршневого пальца
(Использовать вместе с 09234-33003).

Вставка к набору для снятия и установки
поршневого пальца
(09234-33002)



Снятие и установка поршневого пальца
(Использовать вместе с 09234-33001).









ЕM-16

ДВИГАТЕЛЬ - МЕХАНИЧЕСКАЯ ЧАСТЬ  (DOHC 1.8L/2.0L)







ПОИСК НЕИСПРАВНОСТЕЙ







Признак неисправности

Вероятная причина

Устранение

Низкая компрессия

Прогар прокладки головки цилиндров
Износ или повреждение поршневых колец

Замените прокладку
Замените кольца



Износ поршня или цилиндра

Отремонтируйте или замените поршни
и/или блок цилиндров



Износ или повреждение седел клапанов

Отремонтируйте или замените клапаны
и/или седла клапанов

Низкий уровень моторного масла в поддоне

Проверьте уровень масла

Неисправность датчика-выключателя по давлению
масла

Замените


Засорен масляный фильтр
Износ шестерен или крышки масляного насоса

Замените
Замените

Пониженная вязкость (разбавление или
разжижение) моторного масла

Замените масло и найдите причину
неисправности

Застрял редукционный клапан (в открытом
состоянии)

Отремонтируйте

Пониженное давление
моторного масла

Повышенный зазор в подшипниках

Замените

Повышенное давление
моторного масла

Застрял редукционный клапан (в закрытом
состоянии)

Отремонтируйте

Повышенная вибрация
двигателя

Ослабли крепления кронштейнов передней и
задней опор двигателя

Подтяните



Ослабло крепление кронштейна опоры КПП

Подтяните



Ослабло крепление кронштейна боковой опоры
двигателя

Подтяните



Ослабло крепление поперечной балки подрамника
Неисправность опоры КПП
Неисправность боковой опоры двигателя

Подтяните
Замените
Замените



Неисправность передней или задней опоры
двигателя

Замените

Шум от клапанов

Пониженная вязкость (разбавление или
разжижение) моторного масла (или низкое
давление масла)

Замените масло



Износ или повреждение стержня клапана или
направляющей втулки клапана

Замените



Повышенный зазор в приводе клапанов

Отрегулируйте зазор в приводе клапанов

Недостаточный расход масла через подшипники

Проверьте уровень моторного масла

Пониженная вязкость (разбавление или
разжижение) моторного масла

Замените масло и найдите причину
неисправности

Шум от шатунных или
коренных подшипников
коленчатого вала

Повышенный зазор в подшипниках

Замените

Шум от ремня привода ГРМ  Неправильное натяжение ремня

Отрегулируйте натяжение ремня

Низкий уровень
охлаждающей жидкости

Утечки охлаждающей жидкости
1. Шланги радиатора или отопителя


Отремонтируйте или замените детали

 2.

Неисправность крышки радиатора

Установите правильно или замените

 3.

Корпус термостата

4. Радиатор
5. Насос охлаждающей жидкости

Замените прокладку или корпус
Замените или отремонтируйте
Замените детали

Засорение радиатора

Посторонние частицы в охлаждающей жидкости

Замените охлаждающую жидкость









ОБЩАЯ ИНФОРМАЦИЯ EM-17







Признак неисправности

Вероятная причина

Устранение

Неисправность термостата
Неисправность крышки радиатора

Замените детали
Замените детали

Затруднен проход охлаждающей жидкости в системе
охлаждения

Очистите систему охлаждения или
замените детали

Ослабление или обрыв ремня привода генератора
Неисправность насоса охлаждающей жидкости

Отрегулируйте натяжение или замените
Замените

Неисправность датчика температуры охлаждающей
жидкости или его проводки

Отремонтируйте или замените


Ненормально высокая
температура охлаждающей
жидкости

Неисправность электровентилятора радиатора
Низкий уровень охлаждающей жидкости

Отремонтируйте или замените
Долейте охлаждающую жидкость

Неисправность термостата

Замените

Ненормально низкая
температура охлаждающей
жидкости

Неисправность датчика температуры охлаждающей
жидкости или его проводки

Отремонтируйте или замените

Электровентилятор
радиатора не включается

Неисправны: датчик температуры охлаждающей
жидкости, электродвигатель вентилятора радиатора,
реле электродвигателя вентилятора радиатора,
проводка или предохранитель

Отремонтируйте или замените

Негерметичность системы
выпуска

Ослабление крепления в местах соединений
Дефект труб системы выпуска или глушителя

Подтяните
Замените или отремонтируйте

Прогорание перегородок в глушителе
Дефект резинометаллического кронштейна подвеса

Замените
Замените

Труба системы выпуска или глушитель контактируют
с кузовом

Исправьте

Посторонний шум от
системы выпуска

Дефект труб системы выпуска или глушителя

Отремонтируйте или замените







ТЕХНИЧЕСКИЕ ОПЕРАЦИИ
НА АВТОМОБИЛЕ



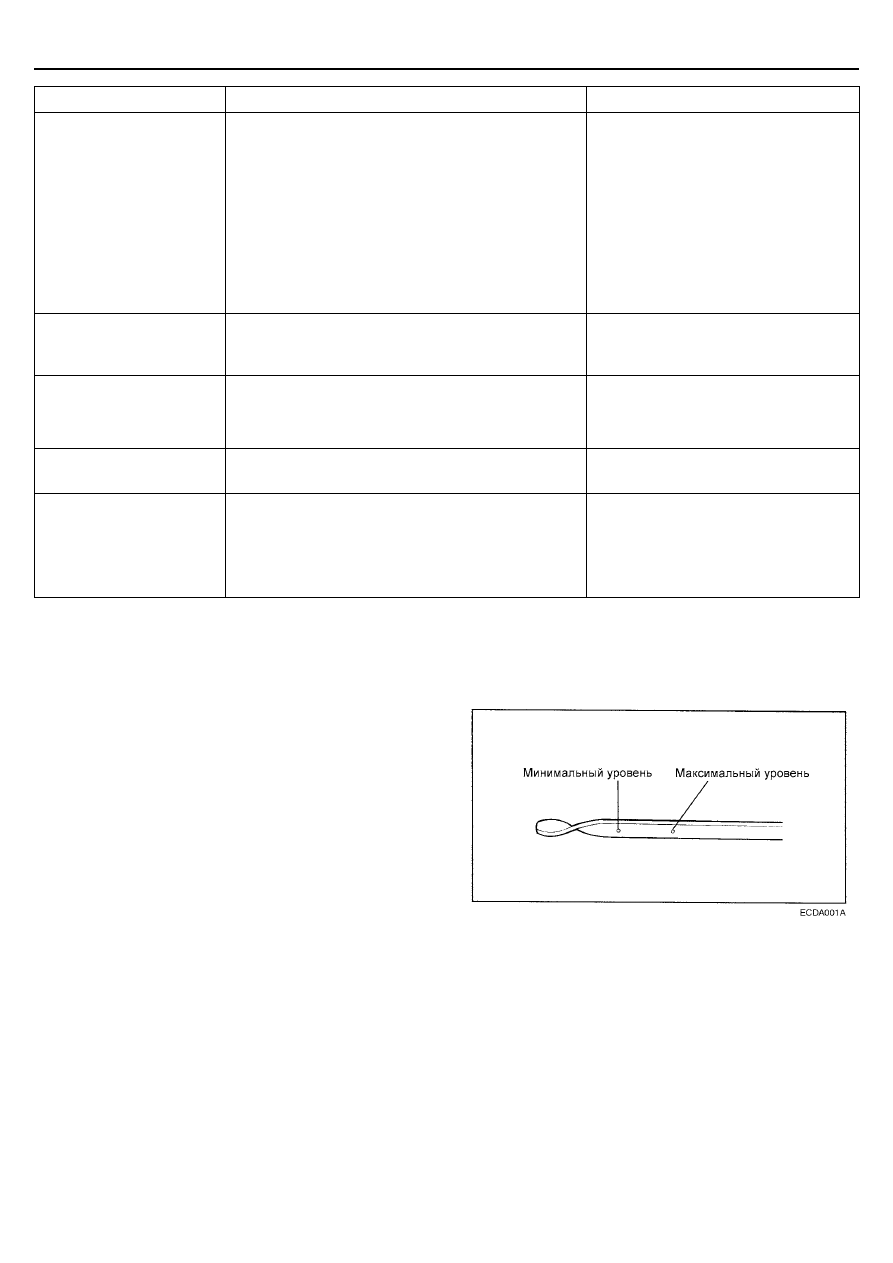

ПРОВЕРКА УРОВНЯ МОТОРНОГО
МАСЛА


1.   Установите автомобиль на ровной горизонтальной

площадке.


2.   Прогрейте двигатель.

ПРИМЕЧАНИЕ
Если автомобиль долгое время находился на стоянке,
то прогревайте двигатель приблизительно в течение 20
минут.

3.   Заглушите двигатель, подождите 2 - 3 минуты и затем

проверьте уровень моторного масла.



 4.



Проверьте соответствие уровня моторного масла
допустимому диапазону, указанному на масляном щупе
двигателя. Если уровень моторного масла находится
около минимального уровня (метка "L") или ниже его,
то долейте масло до метки "F".






ПРИМЕЧАНИЕ
Для заливки используйте моторное масло, тип которого
совпадает с типом масла, залитого в двигатель.

5.   Проверьте отсутствие загрязнения моторного масла

или примесей охлаждающей жидкости и бензина в
масле. Проверьте, что моторное масло обладает
соответствующей вязкостью.
