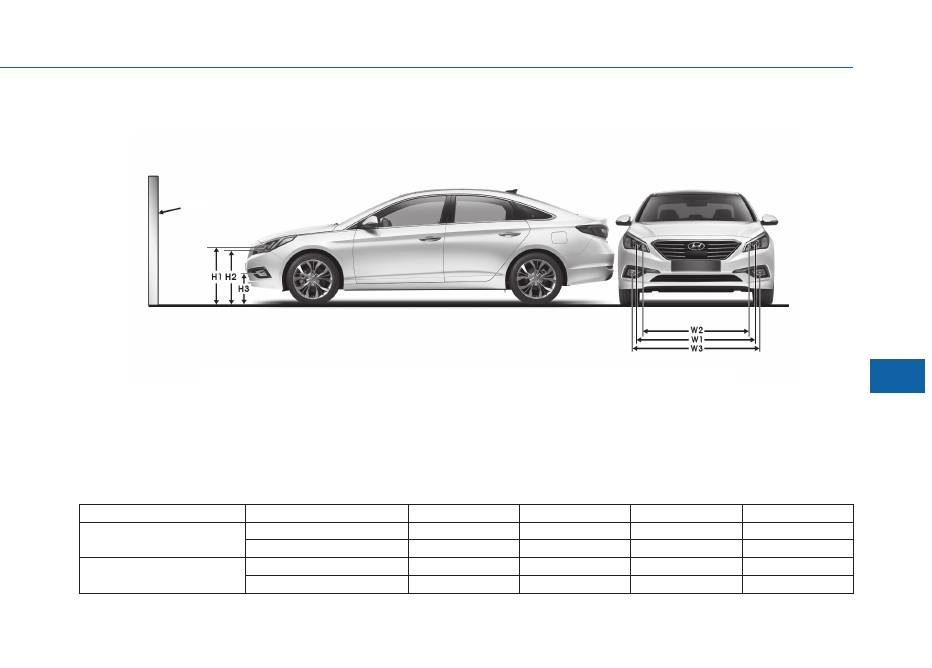

Контрольная точка

H1 : Height between the head lamp bulb center and ground (Low beam)
H2 : Height between the head lamp bulb center and ground (High beam)
H3 : Height between the fog lamp bulb center and ground
W1 : Distance between the two head lamp bulbs centers (Low beam)
W2 : Distance between the two head lamp bulbs centers (High beam)
W3 : Distance between the two fog lamp bulbs centers

Единицы измерения: мм (дюймы)

OLF074099L

Экран

Тип лампы

Состояние автомобиля

H1

H2

W1

W2

Галогенный

Без водителя

705 (27,76)

670 (26,38)

1.390 (54,72)

1.208 (47,56)

С водителем

695 (27,36)

660 (25,98)

1.390 (54,72)

1,208 (47,56)

HID

Без водителя

702 (27,64)

702 (27,64)

1.358 (53,46)

1.358 (53,46)

С водителем

692 (27,24)

692 (27,24)

1.358 (53,46)

1.358 (53,46)

H1: Расстояние от центра лампы до земли (ближний свет)
H2: Расстояние от центра лампы до земли (дальний свет)
H3: Высота центра лампы противотуманной фары над землей
W1: Расстояние по горизонтали между центрами ламп (ближний свет)
W2: Расстояние по горизонтали между центрами ламп (дальний свет)
W3: Расстояние между центрами ламп противотуманных фар

7-96

Техническое обслуживание

Фара ближнего света (Ближний свет левой фары)

1. Включите ближний свет без водителя в автомобиле.
2. Линия обреза должна соответствовать линии обреза на рисунке.
3. Сначала выполняется горизонтальная регулировка фар, затем вертикальная.
4. Если установлен корректор наклона фар, установите регулятор на 0.

OLF074090L

W1 (ближний свет)

Вертикальная линия центра лампы правой фары

Горизонтальная линия центра ламп фар

Вертикальная линия центра лампы левой фары

Ось автомобиля

Земля

H

1

(д

ал

ьн

ий

 св

ет)

■

На основании 10-метрового экрана

Граничная линия

10-метрового экрана

7-97

Т

ехн

и

че

ск

о

е

 о

б

сл

ужи
ва

н

и

е

7

Фара ближнего света (Ближний свет правой фары)

OLF074091L

1. Включите ближний свет без водителя в автомобиле.
2. Линия обреза должна соответствовать линии обреза на рисунке.
3. Сначала выполняется горизонтальная регулировка фар, затем вертикальная.
4. Если установлен корректор наклона фар, установите регулятор на 0.

■

На основании 10-метрового экрана

W1 (ближний свет)

Земля

H

1

(д

ал

ьн

ий

 св

ет)

Вертикальная линия центра лампы правой фары

Горизонтальная линия центра ламп фар

Вертикальная линия центра лампы левой фары

Ось автомобиля

Граничная линия

10-метрового экрана

7-98

Техническое обслуживание

Передняя противотуманная фара

1. Включите передние противотуманные фары без водителя в автомобиле.
2. Линия обреза должна проектироваться в допустимом диапазоне (заштрихованная область).

OLF074093L

■

На основании 10-метрового экрана

W3 (Противотуманная фара)

Земля

H

3

(П

ро

ти

во

ту

м

ан

на

я

)ф

ар

а

Вертикальная линия центра лампы

левой противотуманной фары

Горизонтальная линия центра
ламп противотуманных фар

Граничная линия

Верхний
держатель

Ось автомобиля

6

0

Вертикальная линия центра лампы правой
противотуманной фары
