7 123

Техническое обслуживание

7. Установите патрон в блок-фару. Для

этого необходимо совместить
выступы на патроне с прорезями
блок-фары. Вдавите патрон в блок-
фару и поверните его против
часовой стрелки.

8. Установите панель крышки

багажника нажатием винта.

Задние противотуманные фары
4. Извлеките патрон из корпуса,

провернув его против часовой
стрелки до совмещения выступов на
патроне с прорезями корпуса.

5. Установите патрон в корпус. Для

этого необходимо совместить
выступы на патроне с прорезями
корпуса. Вдавите патрон в блок-
фару и поверните его против
часовой стрелки.

6. Установите панель крышки

багажника нажатием винта.

Габаритный огонь
Если лампа не горит, рекомендуем
обратиться к авторизованному дилеру
HYUNDAI.

Техническое обслуживание

124

7

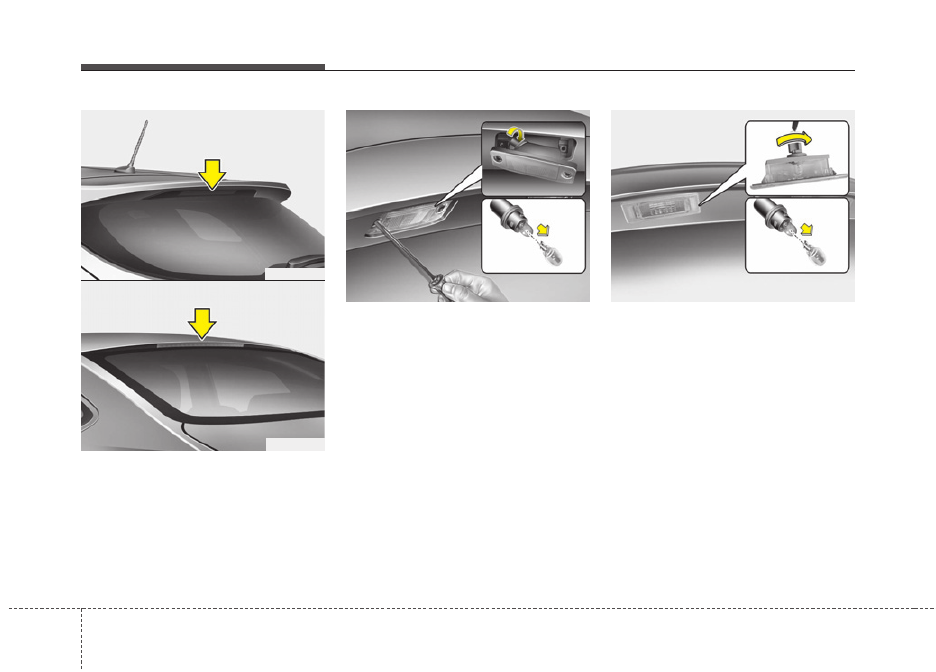

Замена лампы верхнего стоп-
сигнала

Если лампа не горит, рекомендуем
обратиться к авторизованному дилеру
HYUNDAI.

Замена лампы освещения
номерного знака (Универсал)

1. Остановите двигатель.
2. Ослабьте стопорные винты при

помощи отвертки Philips.

3. Снимите патрон лампы вращением

против часовой стрелки.

4. Вытащите прямым движением

лампу из патрона.

5. Установите новую лампу.
6. Установите на место патрон лампы,

закрепив его крепежными винтами.

Замена лампы освещения
номерного знака (Седан)

1. Остановите двигатель.
2. Снимите рассеиватель во время

установки зажима с помощью
специального инструмента.

3. Снимите патрон лампы вращением

против часовой стрелки.

4. Вытащите прямым движением

лампу из патрона.

5. Установите новую лампу.
6. Установка проводится в порядке,

обратном порядку снятия.

OVF071064

OVF071042

OVF071043

OVF071059

■ Универсал

■ Седан

7 125

Техническое обслуживание

■ Лампа подсветки карты

■ лампа перчаточного ящика

■ лампа багажного отделения

■ лампа в солнцезащитном козырьке

■ лампа освещения салона

OVF071046/OXM079041/OVF071044/OVF071045/OVF071061/OVF071047/OHG070038

-

-





T

T

и

и

п

п





А

А

-

-





T

T

и

и

п

п





В

В

-

-





С

С

е

е

д

д

а

а

н

н

-

-





У

У

н

н

и

и

в

в

е

е

р

р

с

с

а

а

л

л

Техническое обслуживание

126

7

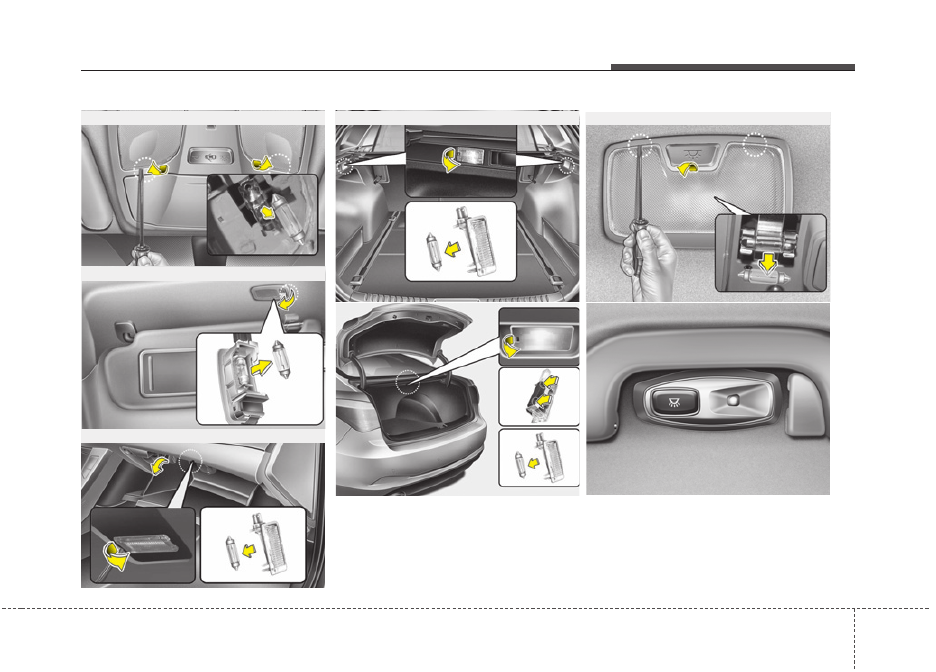

Замена лампы плафона
внутреннего освещения

Лампа подсветки карты, лампа в
солнцезащитном козырьке, лампа
освещения салона (Tип А), лампа
багажного отделения (Универсал)
и лампа перчаточного ящика

1. Извлеките лампу из корпуса лампы

внутреннего освещения, бережно
поддевая его отверткой с плоским
жалом.

2. Вытащите прямым движением

лампу из патрона.

3. Установите новую лампу в патрон.
4. Совместите выступы стекла с

прорезями на корпусе внутренней
части лампы и вставьте лампу на
место до щелчка.

Лампа освещения салона (Tип B)

Если лампа не горит, рекомендуем
обратиться к авторизованному дилеру
HYUNDAI.

лампа багажного отделения
(Седан)

1. Извлеките лампу из корпуса лампы

внутреннего освещения, бережно
поддевая его отверткой с плоским
жалом.

2. Вытяните крышку, когда нажат

зажим.

3. Вытащите прямым движением

лампу из патрона.

4. Установите новую лампу в патрон.
5. Установка проводится в порядке,

обратном порядку снятия.

ОСТОРОЖНО

Чтобы не обжечься и избежать
поражения электрическим током,
выключите освещение салона
перед его обслуживанием.

ВНИМАНИЕ

Следите за тем, чтобы не попала
грязь и не были повреждены,
стекла, выступы стекол и
пластмассовые корпуса.
