7 99

Техническое обслуживание

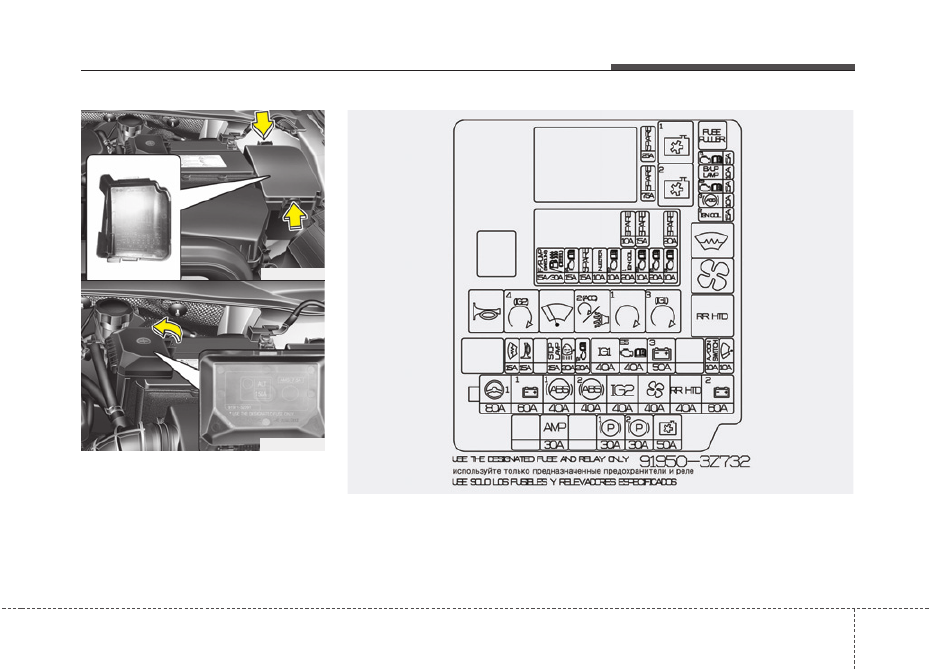

Главный предохранитель

OVF071026

OVF071028

OVF073112L

Техническое обслуживание

100

7

No.

Номинал

предохранителя

Символ

Название

предохранителя

Защищаемый компонент

МУЛЬТИП
РЕДОХРА

НИТЕЛЬ

1

80A

MDPS

Блок управления EPS

2

60A

B+ 1

Распределительная коробка I/P (IPS 0 (4CH), IPS 1 (4CH),
IPS 2 (2CH), предохранитель - F13/F14/F19/F20/F21/F26/F36)

3

40A

ABS 1

Блок управления ESC, многофункциональный
диагностический разъем

4

40A

ABS 2

Блок управления ESC, многофункциональный
диагностический разъем

5

40A

IG 2

Реле 9 (пусковое реле), переключатель зажигания (без кнопки
пуск), реле 6 (реле МРП 4 (ЗАЖ.2), с пусковой кнопкой)

6

40A

BLOWER

Реле 4 (реле вентилятора)

7

40A

RR HTD

Реле 11 (реле обогревателя заднего стекла)

8

60A

B+ 2

Распределительная коробка I/P (IPS 3 (4CH), IPS 4 (4CH),
предохранитель - F2/F7/F9/F15)

ПРЕДОХР

АНИТЕЛЬ

9

30A

AMP

Усилитель, преобразователь постоянного тока в
постоянный (усилитель)

10

30A

EPB 1

Электрический модуль стояночного тормоза

11

30A

EPB 2

Электрический модуль стояночного тормоза

Главный предохранитель

7 101

Техническое обслуживание

No.

Номинал

предохранителя

Символ

Название

предохранителя

Защищаемый компонент

ПРЕДОХР

АНИТЕЛЬ

12

50A

C/FAN

Реле 1 (реле вентилятора охлаждения (низк.)),
реле 2 (реле вентилятора охлаждения (выс.))

13

15A

FRONT DEICER

Блок реле ICM (реле обогревателя ветрового стекла)

14

15A

HORN

РЕЛЕ 5 (реле звукового сигнала),
блок реле ICM (реле сирены охранной сигнализации)

15

15A

STOP LAMP

Реле 12 (реле HAC), реле стоп-сигнала

16

20A

HEAD LAMP

WAHSER

Блок реле ICM (реле омывателя фар)

17

20A

TCU 2

D4FD и АКПП: TCM

18

40A

IG 1

Без кнопки пуска: переключатель зажигания, с пусковой кнопкой:
Реле 8 (реле МРП 2 (ACC))/реле 10 (реле МРП 3 (ЗАЖ.1))

19

40A

EMS BOX

Блок EMS

20

50A

B+ 3

Распределительная коробка I/P (устройство прерывания
тока утечки, предохранитель - F18/F25/F30/F34/F38)

21

10A

A/CON SW

Блок управления кондиционера

Техническое обслуживание

102

7

No.

Номинал

предохранителя

Символ

Название

предохранителя

Защищаемый компонент

ПРЕДОХР

АНИТЕЛЬ

22

10A

WIPER

PCM/ECM

23

15A

TCU 1

АКПП - TCM (D4FD), переключатель диапазонов АКПП

24

10A

B/UP LP

МКПП - переключатель фонарей заднего хода,
АКПП -  задний комбинированный фонарь (внутр.)
левый/правый, блок задней шторка, головное
аудиовизуальное устройство с навигациейx0003_
электрохромное зеркало, блок управления IPS

25

15A

ECU 3

Реле 9 (D4FD, пусковое реле), ECM/PCM,
датчик воздушного потока (D4FD)

26

10A

ABS 3

Блок управления ESC

27

15A

IGN COIL 2

G4FD/G4NC - катушка зажигания №1/2/3/4, конденсатор

28

15A (GSL)
30A (DSL)

F/PUMP (GSL)

(DSL)

F/PUMP (GSL),

FUEL HTR (DSL)

Реле топливного насоса,
реле обогревателя топливного фильтра

29

15A

FUEL HTR (DSL)

G4FD: ECM
G4NA/G4NC : PCM (АКПП), ECM (МКПП)

30

10A

ECU 4

ЗАПАСНОЙ

31

10A

SPARE

G4NA - Инжектор №1/2/3/4
