7 85

Техническое обслуживание

✽ К СВЕДЕНИЮ

Отдельные пункты описания панели
предохранителей могут быть
неприменимы к вашему автомобилю.
Описание является полным на
момент издания. При проверке
панели предохранителей своего
автомобиля используйте табличку,
расположенную на его корпусе.

Техническое обслуживание

7

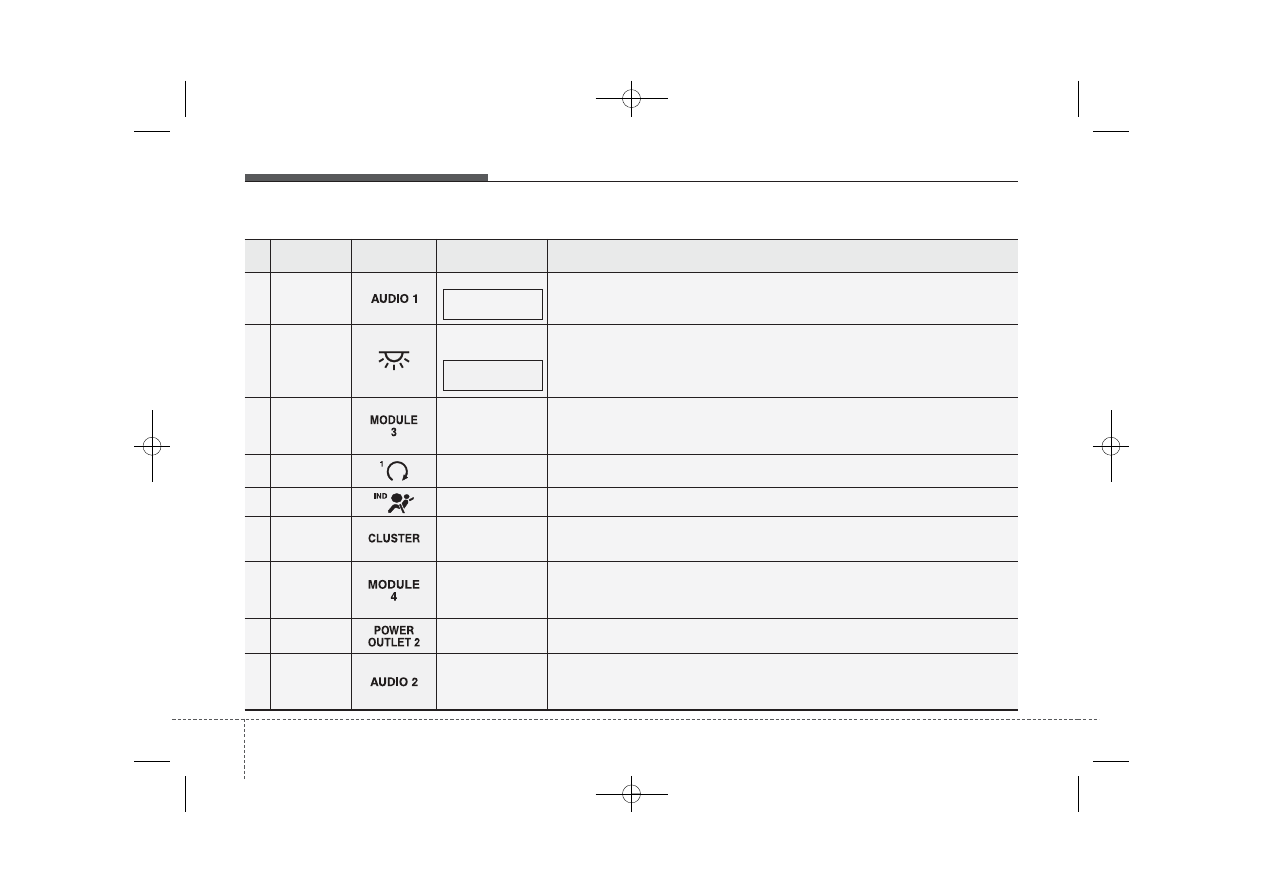

Внутренняя панель плавких предохранителей (Панель приборов)

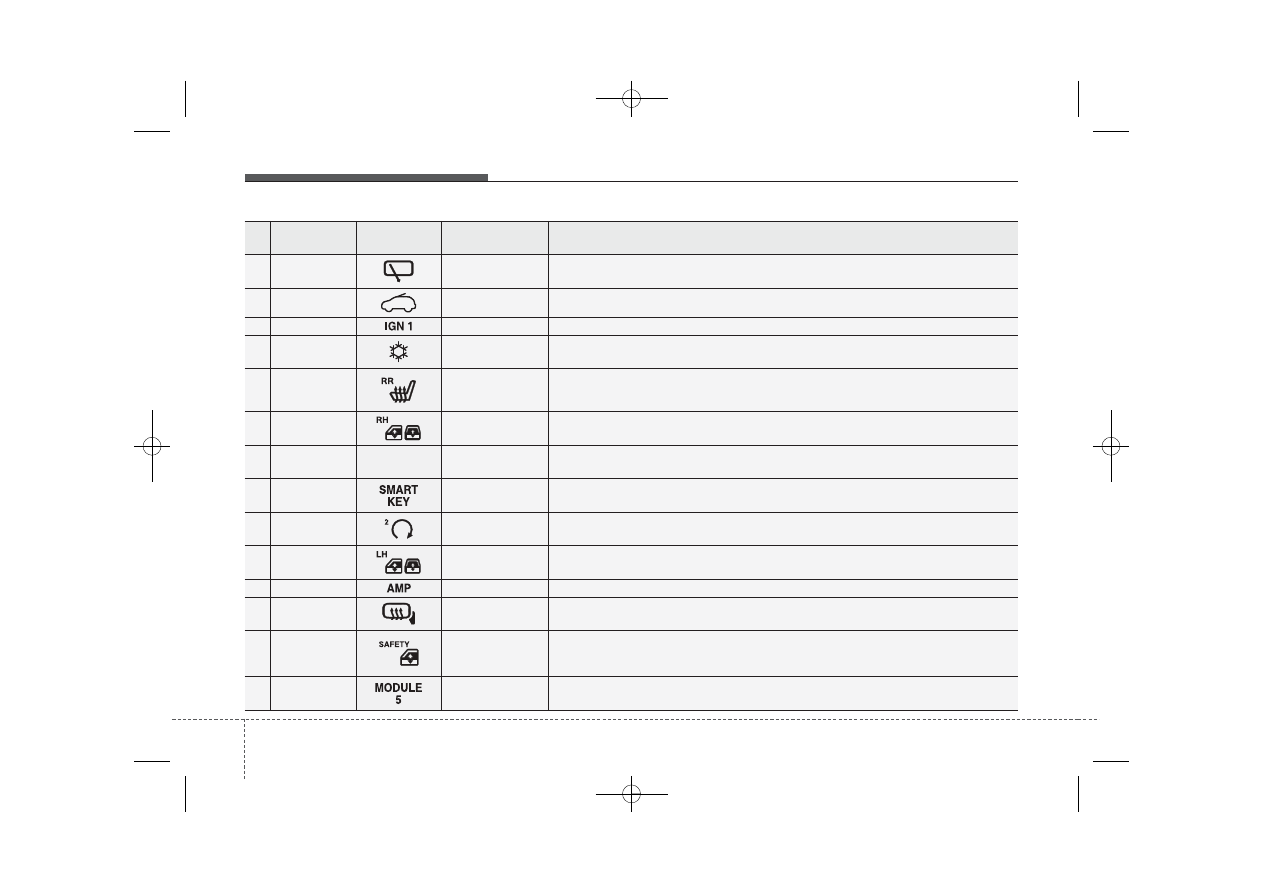

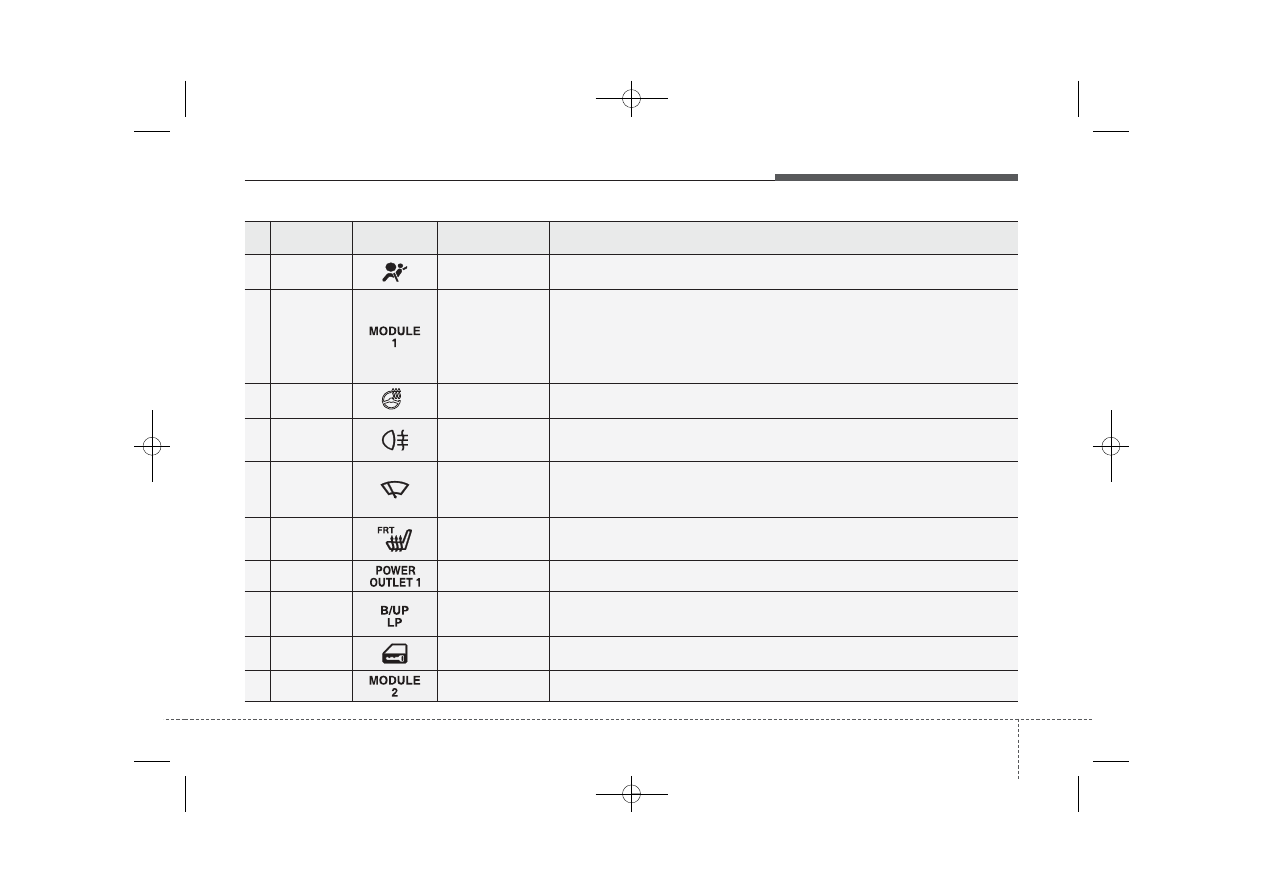

No.

Номинал

предохранителя

Символ

Название

предохранителя

Защищаемая цепь

1

10A

АУДИО 1

Аудиосистема, A/V & Navigation Head Unit,
Преобразователь постоянного тока в постоянный ток

2

10A

ОСВЕЩЕНИЕ

САЛОНА

Блок управления IPS (B+), BCM, блок управления кондиционером, диагностический
разъем, Комбинация приборов (инд.), RF-приемник, подсветка ключа замка зажигания
и выключатель сигнала предупреждения о незакрытой двери, автоматическое
освещение и фотодатчик, лампа подсветки карты, лампа освещения салона,
фонарь багажника, плафон подсветки для водителя/пассажира

3

10A

МОДУЛЬ 3

Блок управления IPS (вход “ON”), электропривод хромированного зеркала заднего вида,
BCM, PDM, ыключатель корректора наклона фар,
исполнительный механизм корректора наклона фар (левый/правый),
Релейный блок ICM (Реле подогревателя правого/левого заднего кресла)

4

10A

ПУСК

Коробка предохранителей и реле в моторном отсеке (реле 4 / 11 - пуск / ATM P/N),
реле охранной сигнализации

5

10A

ИНД. ПОД. БЕЗОП. Комбинация приборов (инд.)

6

10A

КОМБИНАЦИЯ

ПРИБОРОВ

Комбинация приборов (инд.), Датчик индикатора пристегивания ремня безопасности,
выключатель консоли, BCM, блок управления замками дверей и зажиганием,
Аудиосистема, A/V & Navigation Head Unit, Выключатель ISG, генератор

7

10A

МОДУЛЬ 4

Коробка предохранителей и реле в моторном отсеке (реле 1 - вентилятор),
Датчик дождя, моторный отсек (реле 2, 3 - нагревателя с положительной
температурной характеристикой #2, #3), блок управления кондиционером,
ионизатор на комбинации приборов, электродвигатель люка в крыше

8

25A

РОЗЕТКА

ПИТАНИЯ 2

Прикуриватель и передняя розетка, задняя розетка

9

10A

АУДИО 2

Аудиосистема, A/V & Navigation Head Unit, усилитель, PDM, BCM,
выключатель электропривода наружного зеркала заднего вида,
блок управления замками дверей и зажиганием, Преобразователь постоянного
тока в постоянный ток, электродвигатель люка в крыше

BCMРАЗЪЕМ

ПИТАНИЯ

BCMРАЗЪЕМ

ПИТАНИЯ

86

87

Техническое обслуживание

No.

Номинал

предохранителя

Символ

Название

предохранителя

Защищаемая цепь

10

10A

ПОД. БЕЗОП.

Блок управления пассивной системы безопасности (SRS),
Лампочка воздушной подушки безопасности пассажира

11

10A

МОДУЛЬ 1

Блок управления IPS (вход ON/START), 4WD ECM, релейный блок ICM
(реле DBC), выключатель DBC, многофункциональный переключатель (фар),
датчик угла поворота рулевого колеса, выключатель стоп-сигнала, Модуль
системы электронного управления амортизаторами (EPS), блок контроля
давления воздуха в шинах, выключатель ESC, Коробка предохранителей и
реле в моторном отсеке (реле 8 - ESS), Преобразователь постоянного тока в
постоянный ток, Интеллектный блок помощи при парковке

12

15A

ПОДОГРЕВАЕМАЯ

РУЧКА

Часовая пружина (рулевое колесо с подогревом)

13

10A

ЗАДН. ПРАВ.

ПРОТИВОТУМ.

ФОНАРЬ

Релейный блок ICM (реле задних противотуманных фонарей)

14

25A

ОЧИСТИТЕЛЬ

ВЕТРОВОГО

СТЕКЛА

Коробка предохранителей и реле в моторном отсеке (реле 12 - стеклоочиститель
ветрового стекла (LO), реле 13 - Стеклоочиститель во время дождя),
электродвигатель стеклоочистителя ветрового стекла,
многофункциональный переключатель (стеклоочистителя)

15

15A

ОБОГРЕВАТЕЛЬ

ПЕРЕДНЕГО

СИДЕНЬЯ

Выключатель консоли

16

20A

РОЗЕТКА

ПИТАНИЯ 1

Прикуриватель и передняя розетка

17

10A

ФОНАРЬ

ЗАДНЕГО ХОДА

Реле фонарей заднего хода,
задний датчик помощи при парковке (левый/правый),
задний датчик помощи при парковке (центральный) (левый/правый)

18

15A

БЛОКИРОВКА

ДВЕРИ

Реле запирания/отпирания з\двери, реле крышки багажника,
pелейный блок ICM (pеле полной блокировки)

19

7.5A

МОДУЛЬ 2

BCM, блок управления замками дверей и зажиганием, PDM

7

Техническое обслуживание

88

7

No.

Номинал

предохранителя

Символ

Название

предохранителя

Защищаемая цепь

20

15A

ЗП ОЧИСТ

Релейный блок ICM (реле заднего стеклоочистителя), электродвигатель заднего
стеклоочистителя, многофункциональный переключатель (стеклоочистителя)

21

15A

ВЕРХНИЙ ЛЮК

Электродвигатель люка в крыше

22

20A

ЗАЖ. 1

Коробка предохранителей и реле в моторном отсеке (предохранитель - F23, F24, F25)

23

7.5A

КОНДИЦИОНЕР Блок управления кондиционером (автоматический)

24

15A

ОБОГРЕВАТЕЛЬ

ЗАДНЕГО

СИДЕНЬЯ

Релейный блок ICM (pеле подогревателя левого/правого заднего кресла)

25

25A

ЭЛ/СТЕКЛОП.,

ПРАВ.

Главный выключатель стеклоподъемников, выключатель стеклоподъемника на
стороне пассажира(левый), выключатель заднего правого стеклоподъемника

26

10A

FOLDING

MIRR

СКЛАДЫВАНИЕ

ЗЕРКАЛА

Выключатель электропривода наружного зеркала заднего вида

27

10A

ЭЛ. КЛЮЧ

PDM, блок управления замками дверей и зажиганием, держатель брелока,
кнопка пуска и останова

28

15A

PDM

PDM

29

25A

ЭЛ.СТЕКЛОПОД.,

ЛЕВ

Главный выключатель стеклоподъемников, выключатель стеклоподъемника на
стороне пассажира(правый), выключатель заднего левого стеклоподъемника

30

25A

УСИЛИТЕЛЬ

Усилитель, Преобразователь постоянного тока в постоянный ток

31

7.5A

ОБОГР. ЗЕРКАЛА

Выключатель антизапотевателя заднего стекла, ECM(G4FD),
электропривод зеркала заднего вида на стороне водителя/пассажира

32

20A

СТЕКЛОПОДЪЕМНИК

С ЗАЩИТОЙ ОТ

ЗАЩЕМЛЕНИЯ

Блок безопасного управления стеклоподъемником на стороне водителя

33

7.5A

МОДУЛЬ 5

Pычаг селектора ATM, звуковой сигнал задних датчиков парковки,
блок контроля давления воздуха в шинах
