7-90

Техническое обслуживание

3.

Снимите крышку панели

предохранителей, нажав на

язычок и потянув вверх.

4. Проверьте

извлеченный

предохранитель; замените

перегоревший предохранитель.

Для снятия и установки

предохранителя используйте

клещи для предохранителей,

которые находятся в блоке

предохранителей в моторном

отсеке.

5. Установить новый предохра

-

нитель того же самого номинала

и убедиться в надежности его

крепления в держателе. В

случае неплотного контакта

рекомендуется обратиться к

уполномоченному дилеру

HYUNDAI.

После проверки панели

предохранителей в моторном

отсеке надежно  установите

крышку монтажного блока

предохранителей. При плотном

закрытии крышки раздастся

щелчок.  Неплотное закрытие

может привести к электрической

неисправности в результате

попадания влаги.

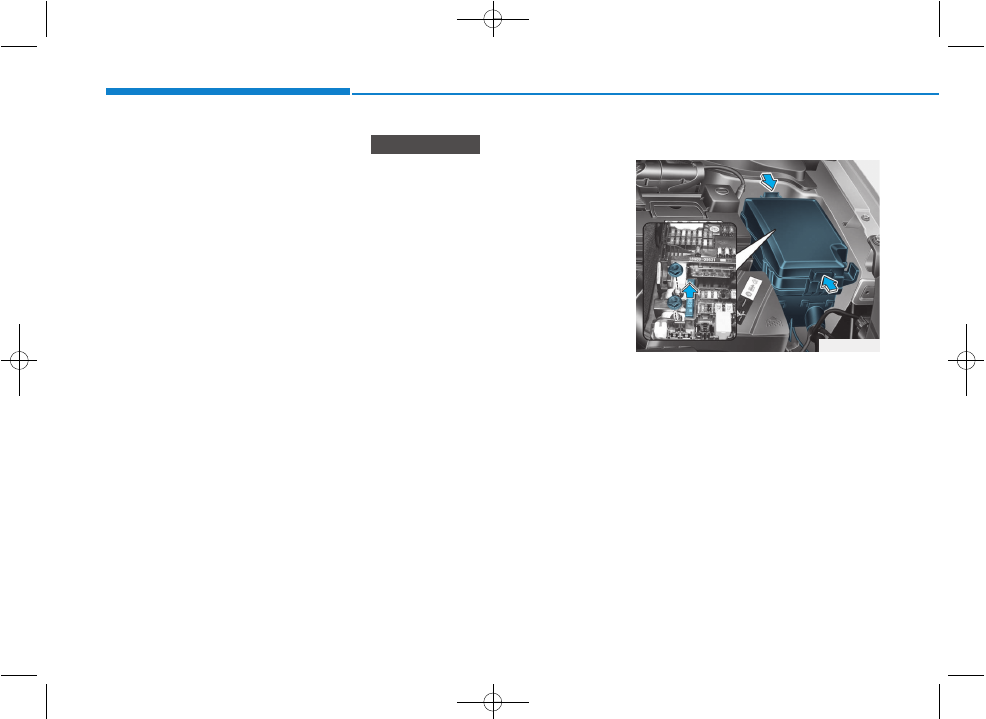

Главный предохранитель

Электронная система может

работать неправильно, даже если

предохранители, расположенные

в моторном отсеке и приборной

панели, не отключены. В этом

случае причиной неисправности

может быть отсоединение

главного предохранителя (тип

BFT), который находится в крышке

положительного (+) вывода АКБ.

Так как конструкция главного

предохранителя более сложная,

чем других частей, мы

рекомендуем Вам обратиться к

ближайшему дилеру компании

HYUNDAI.

К СВЕДЕНИЮ

OPD076030

7-91

Т

ехн

и

че

ск

о

е

 о

б

сл

ужи
ва

н

и

е

7

Информация

После осмотра всегда надежно
установить крышку АКБ.
Неплотное закрытие может
привести к электрической
неисправности в результате
попадания влаги.

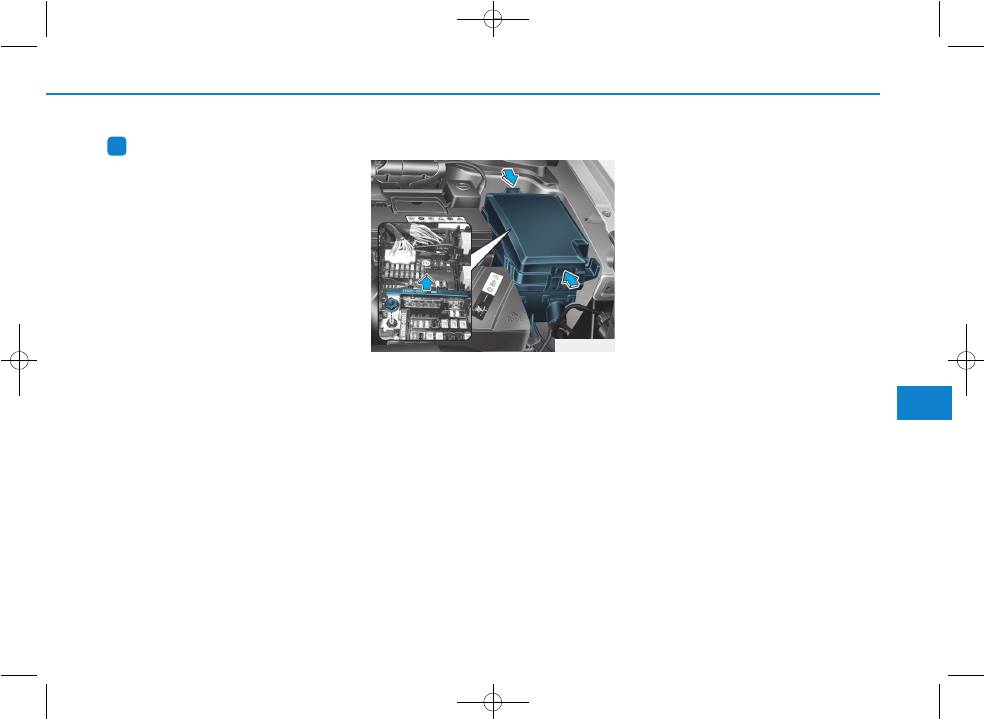

Мультипредохранитель

В случае перегорания

мультипредохранителя его

следует заменить следующим

образом:
1. Остановите двигатель.
2. Отсоедините

отрицательный

кабель АКБ.

3.

Снимите крышку панели

предохранителей, нажав на

язычок и потянув вверх.

4. Отверните гайки, как указано на

рисунке выше.

5. Замените предохранитель на

новый того же номинала.

6.

Соберите в последова

-

тельности обратной разборке.

i

OPD076031

7-92

Техническое обслуживание

7

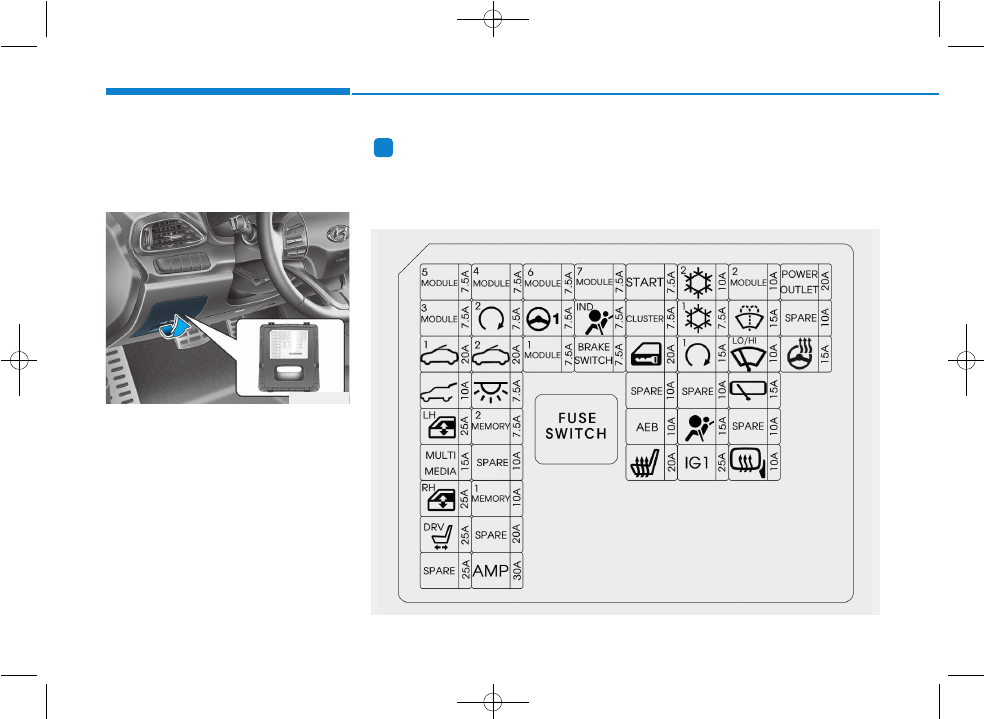

Описание панели плавких

предохранителей и реле

Блок предохранителей со
стороны водителя

Под крышкой панели плавких

предохранителей и реле

находится табличка с наимено

-

ваниями предохранителей/реле и

величинами их номинальных

токов.

Информация

Отдельные пункты описания панели предохранителей могут быть
неприменимы к вашему автомобилю. Описание является полным на
момент издания. При проверке панели предохранителей своего автомобиля
используйте табличку, расположенную на его корпусе.

i

OPDE076040

OPD076039

7-93

Т

ехн

и

че

ск

о

е

 о

б

сл

ужи
ва

н

и

е

7

Блок предохранителей со стороны водителя

Предохра

-

нитель No.

Наименование

предохранителя

Nимвол

Номинал

предохра

-

нителя

Защищаемая цепь

F1

МОДУЛЬ 5

MODULE

5

7,5A

Переключатель надставки панели приборов, электрохромное зеркало заднего
вида, модуль MTS E-Call, аудиосистема, аудиовизуальное головное устройство с
навигацией, ЭБУ кондиционера, индикатор положения рычага переключения
передач АКПП, переключатель консоли RH, преобразователь постоянного тока в
постоянный, фара LH/RH, блок активной воздушной заслонки, модуль
автоматического корректора наклона фар, модуль управления обогревом
передних сидений, модуль управления вентиляцией передних сидений, модуль
IMS водителя.

F2

МОДУЛЬ 3

MODULE

3

7,5A

Модуль двери водителя/пассажира, BCM, переключатель спортивного режима

F3

ЛЮК В КРЫШЕ 1

1

20A

Панорамный люк в крыше

F4

КРЫШКА

БАГАЖНИКА

10A

Реле крышки багажника

F5

ЛЕВЫЙ

ЭЛЕКТРОСТЕК-

ЛОПОДЪЕМНИК

LH

25A

Реле LH электростеклоподъемника, модуль электростеклоподъемника с защитой
от защемления со стороны водителя/пассажира, переключатель заднего LH
электростеклоподъемника, модуль заднего LH электростеклоподъемника с
защитой от защемления

F6

МУЛЬТИМЕДИА

MULTI

MEDIA

15A

Аудиосистема, аудиовизуальное головное устройство с навигацией,
преобразователь постоянного тока в постоянный

F7

ПРАВЫЙ

ЭЛЕКТРОСТЕК-

ЛОПОДЪЕМНИК

RH

25A

Реле RH электростеклоподъемника, модуль электростеклоподъемника с защитой
от защемления со стороны водителя/пассажира, переключатель заднего RH
электростеклоподъемника, модуль заднего RH электростеклоподъемника с
защитой от защемления
