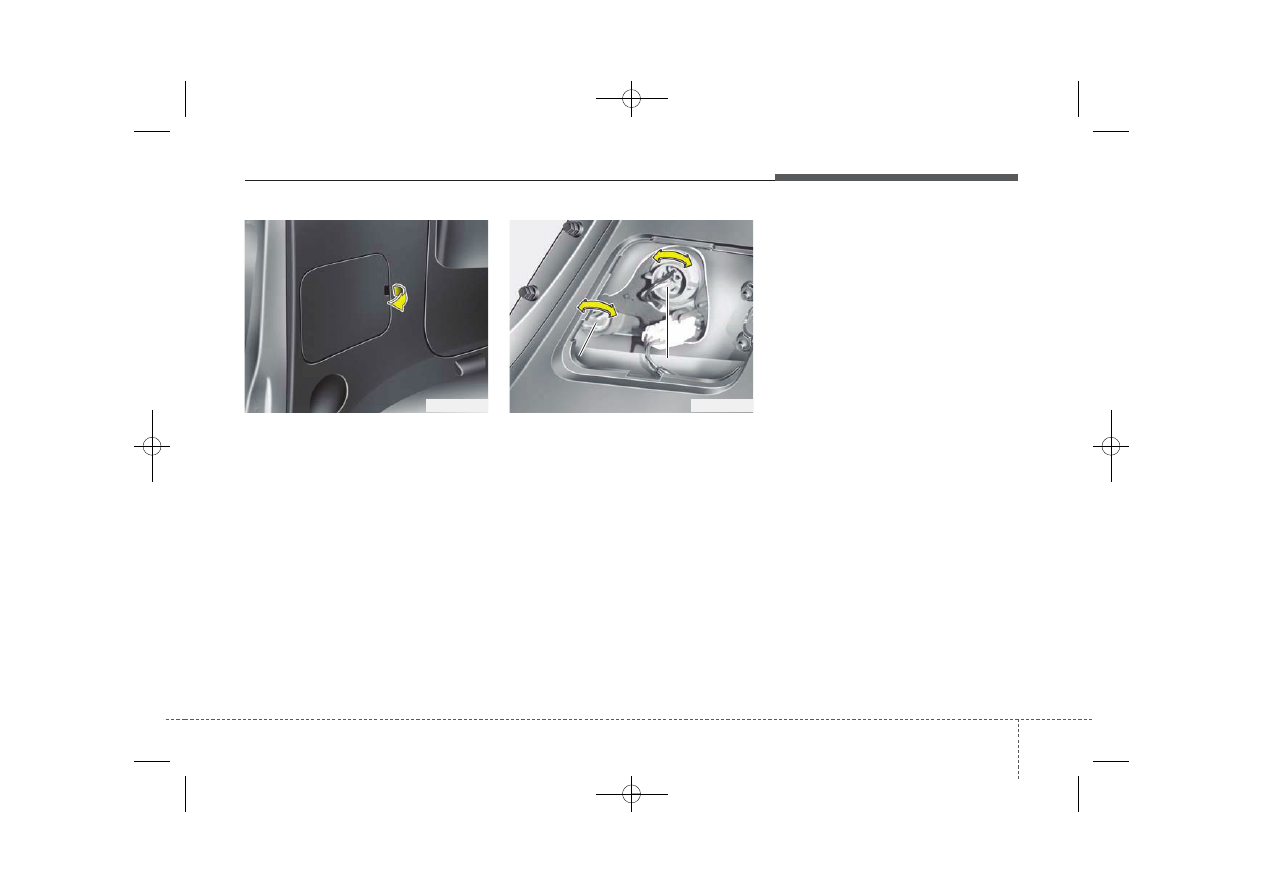

Внутренняя лампа

1. Остановите двигатель.
2. Откройте багажник.
3. Извлеките сервисную крышку при

помощи отвертки с плоским
наконечником.

Задний габаритный огонь (тип лампы)
4. Извлеките патрон из блок-фары,

провернув его против часовой
стрелки до совмещения выступов на
патроне с прорезями блок-фары.

5. Извлеките лампу из патрона, нажав

на нее и повернув против часовой
стрелки до совмещения выступов на
лампе с прорезями патрона.
Вытащите лампу из патрона.

6. Установите новую лампу, для чего

вдавите ее в патрон и поверните до
фиксации.

7. Установите патрон в блок-фару. Для

этого необходимо совместить
выступы на патроне с прорезями
блок-фары. Вдавите патрон в блок-
фару и поверните его против
часовой стрелки.

8. Установите сервисную крышку,

вставив ее в сервисное отверстие.

OGD071034

OGD071035

Ф

Ф

о

о

н

н

а

а

р

р

ь

ь

з

з

а

а

д

д

н

н

е

е

г

г

о

о

х

х

о

о

д

д

а

а





(

(

+

+

)

)





З

З

а

а

д

д

н

н

и

и

й

й

г

г

а

а

б

б

а

а

р

р

и

и

т

т

н

н

ы

ы

й

й

о

о

г

г

о

о

н

н

ь

ь

Техническое обслуживание

112

7

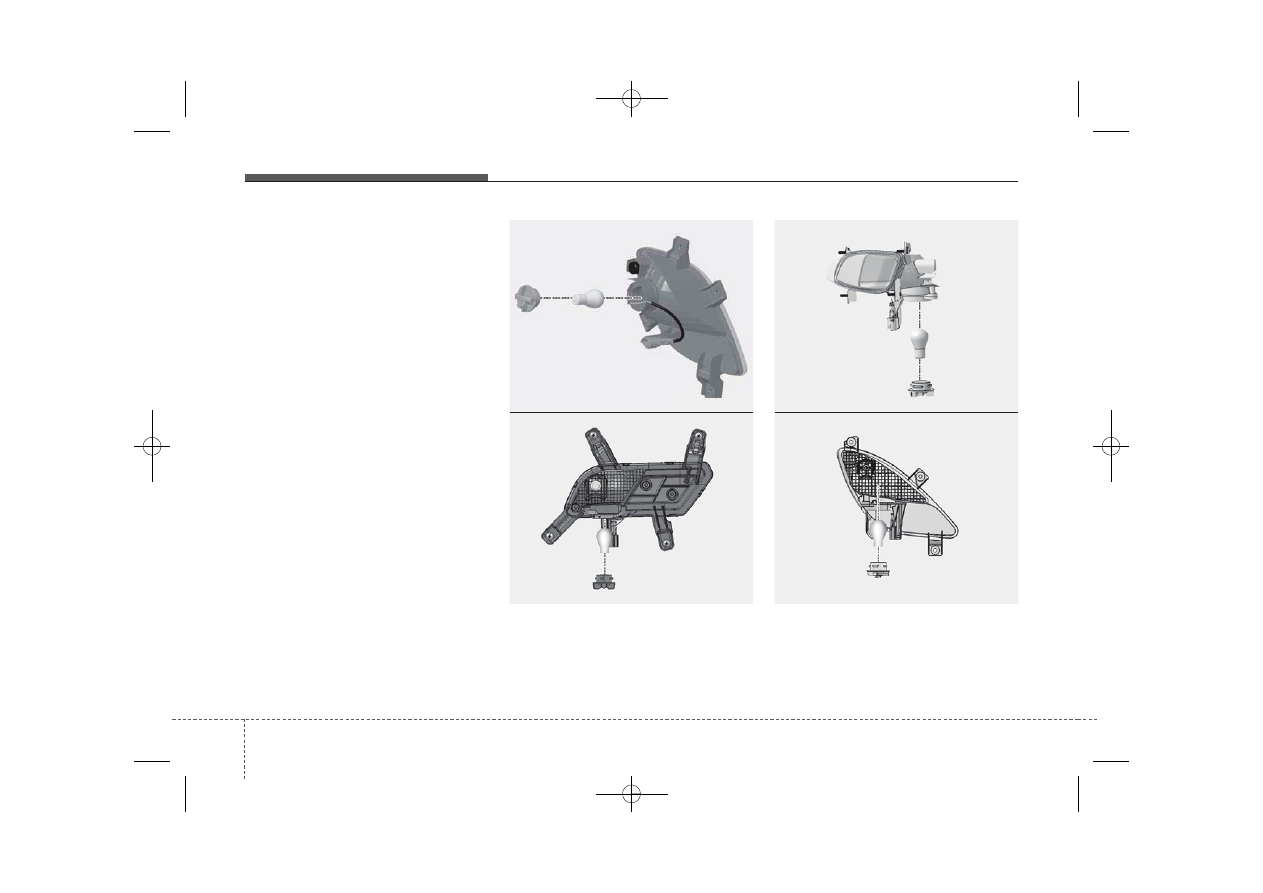

Фонарь заднего хода (тип лампы)
4. Извлеките патрон из блок-фары,

провернув его против часовой
стрелки до совмещения выступов на
патроне с прорезями блок-фары.

5. Вытащите лампу из патрона.
6. Установите новую лампу в патрон.
7. Установите патрон в блок-фару. Для

этого необходимо совместить
выступы на патроне с прорезями
блок-фары.

8. Установите блок-фару.

Стоп-сигнал и задние габаритные огни
(светодиодного типа)
Если фара не работает, рекомендуем
обратиться к авторизованному дилеру
HYUNDAI для проверки системы.

OGDE071062

OGDE075062

■ Tип A

■ Tип B

OGDE073062L

■ Tип C

OGDE075121

■ Tип D

7 113

Техническое обслуживание

Задние противотуманные фары

1. Снимите заднюю шину и колесный

кожух.

2. Извлеките патрон лампы из блока,

повернув его против часовой
стрелки таким образом, чтобы
язычки патрона совместились с
пазами в блоке.

3. Извлеките лампу из патрона, нажав

на нее и повернув против часовой
стрелки так, чтобы язычки на лампе
совместились с пазами патрона.
Вытяните лампу из патрона.

4. Установите в патрон новую лампу.
5.

Установите блок-фару на
автомобиль.

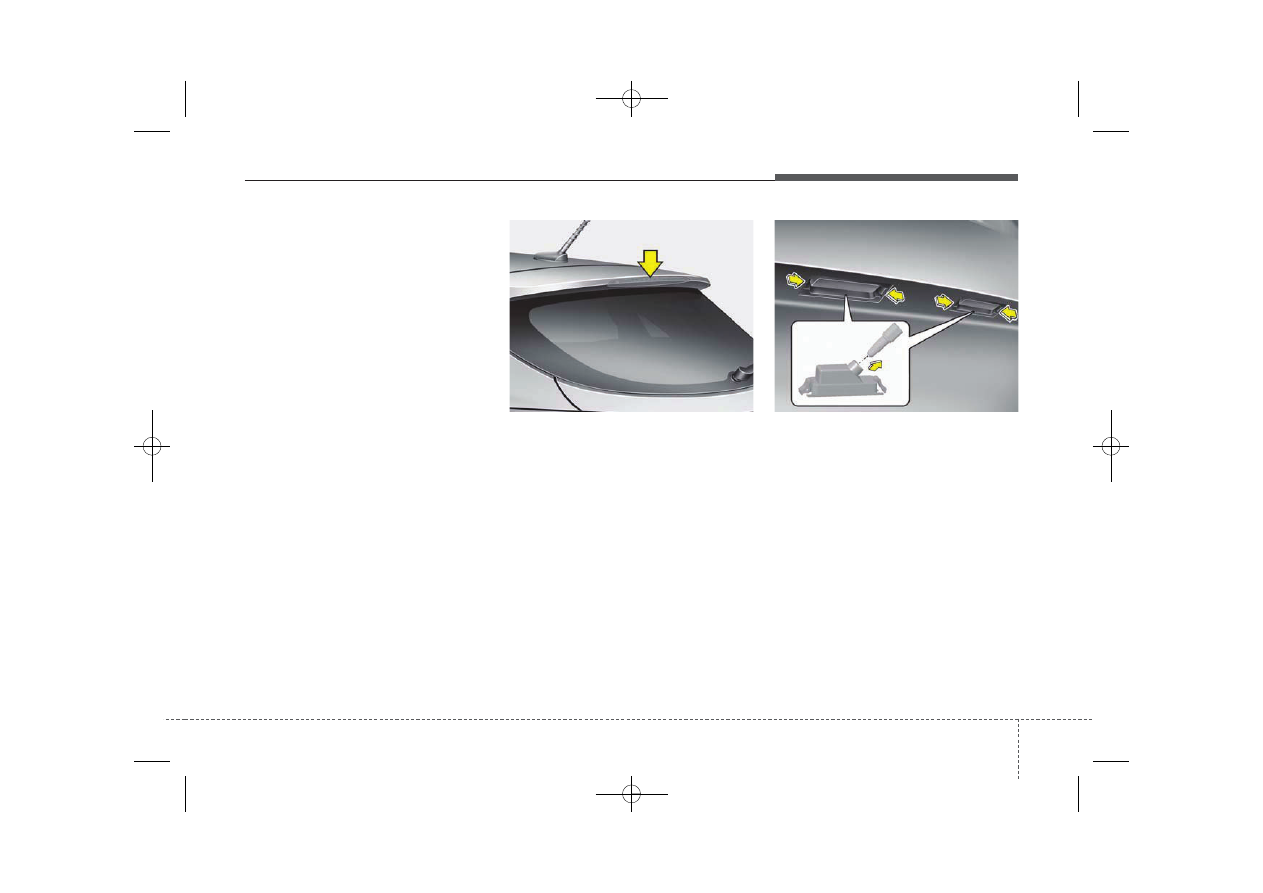

Замена лампы верхнего стоп-
сигнала

Если фара не работает, рекомендуем
обратиться к авторизованному дилеру
HYUNDAI для проверки системы.

Замена лампы освещения
номерного знака

1. Остановите двигатель.
2. Снимите узел лампы, нажав на

выступы.

3. Снимите патрон вращением против

часовой стрелки.

4. Вытащите прямым движением

лампу из патрона.

5. Установите новую лампу.
6. Установите на место патрон лампы,

закрепив его крепежными винтами.

OGD071046

OGD071036

Техническое обслуживание

114

7

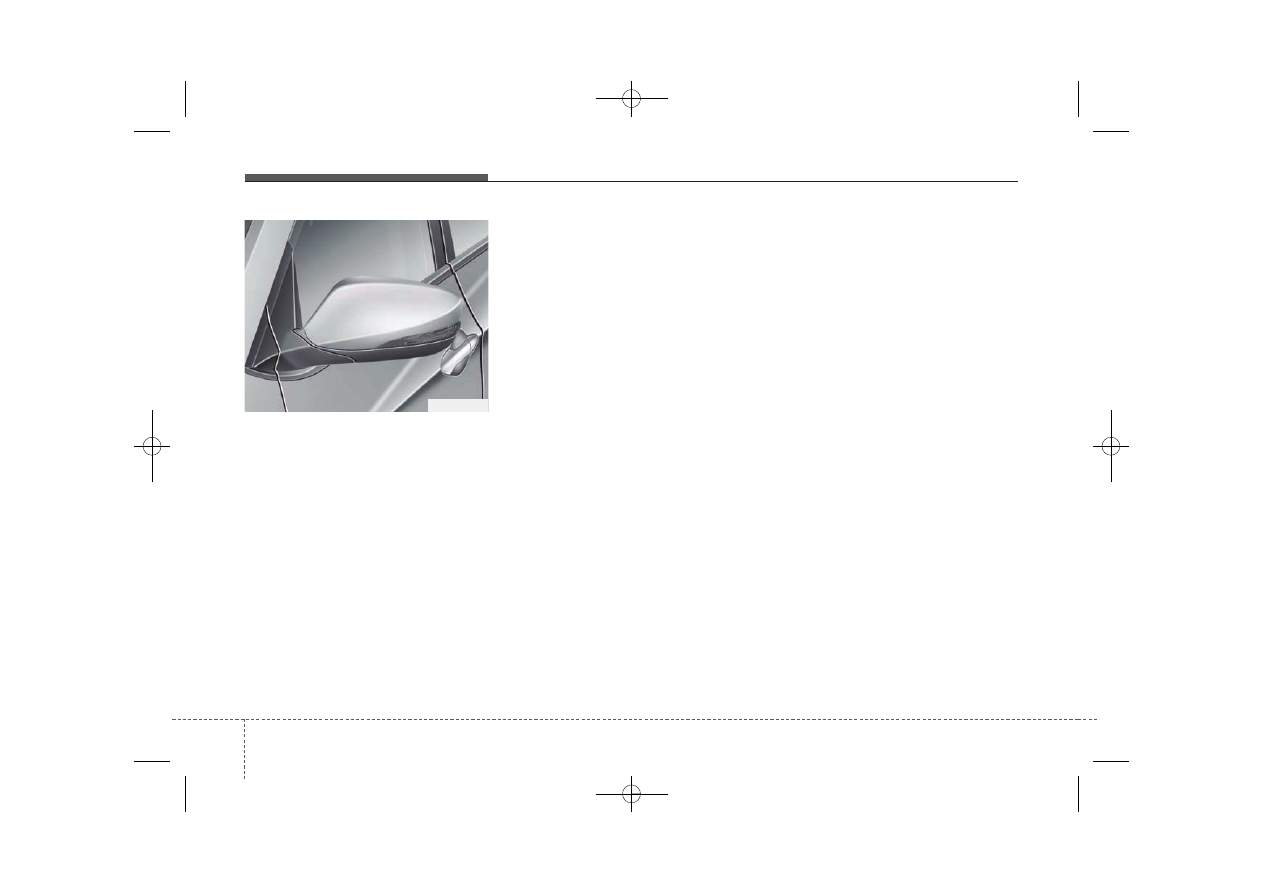

Замена лампы бокового
повторителя указателя
поворота

Если фара не работает, рекомендуем
обратиться к авторизованному дилеру
HYUNDAI для проверки системы.

OGD071030
