7 79

Техническое обслуживание

Описание панели плавких

предохранителей и реле

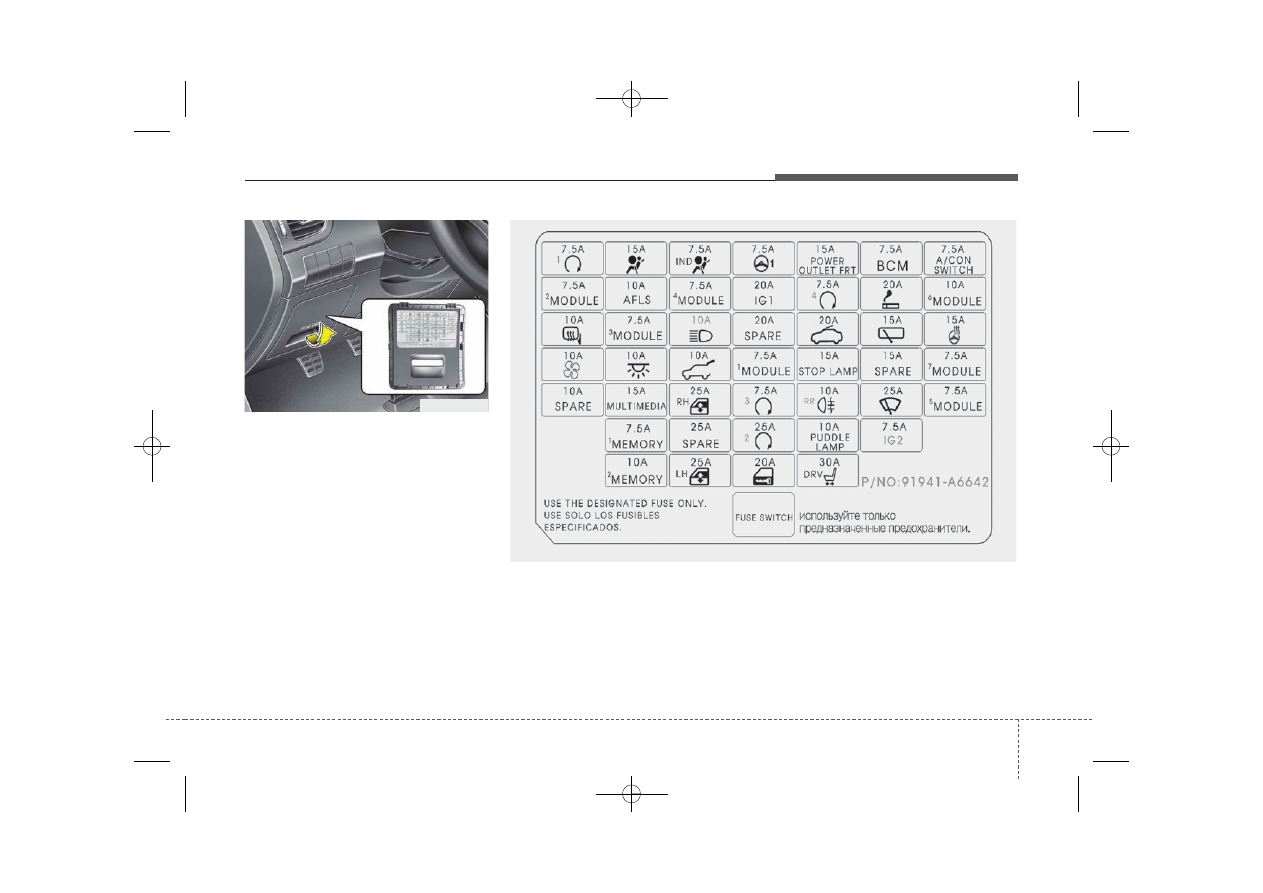

Внутр. панель предохранителей

Под крышками панели предохранителей
и реле имеется этикетка с названиями и
характеристиками предохранителей и
реле.

✽ К СВЕДЕНИЮ

Не все описания панели
предохранителей, приведенные в
этом руководстве, могут быть
применимы к вашему автомобилю.
Информация действительна на
момент выпуска в печать. При
проверке панели предохранителей
автомобиля сверяйтесь с этикеткой.

OGDE071022

OGDE075128

Техническое обслуживание

80

7

Панель приборов (панель предохранителей со стороны водителя)

No.

Номинал

предохранителя

Символ

Название

предохранителя

Защищаемый компонент

1

20A

ПРИКУРИВАТЕЛЬ Прикуриватель на консоли, задняя розетка питания

2

7.5A

MODULE 1

МОДУЛЬ 1

Переключатель спорт. режима, переключатель наружного зеркала с эл. приводом

3

7.5A

MODULE 4

МОДУЛЬ 4

ПЕРЕКЛ. ЛЕВ/ПРАВ HLLD, КЛИМАТ. УСТ., RPAS, SPAS

4

7.5A

MODULE 3

МОДУЛЬ 3

Комбинация приборов, селектор АКП, BCM, TPMS, аудиосистема,
обогрев и вентиляция сидений.

5

15A

POWER

OUTLET

РОЗЕТКА

ПИТАНИЯ

Передняя розетка питания

6

10A

ОБОГР.

ЗЕРКАЛА

Наружное зеркало с электроприводом со стороны водителя/пассажира,
ЭБУ кондиционера, ЭБУ

7

25A

ОЧИСТ. ВЕТР.

СТЕКЛА

Блок реле ICM (реле датчика дождя), многофункциональный переключатель,
коробка предохранителей и реле в моторном отсеке (реле 7),
электродвигатель очистителя ветрового стекла

8

7.5A

IG2

IG2

Климатич. устан., EJB (реле 4), обогр. жикл.

9

25A

ЭЛ.СТЕКЛОПОД.,

ЛЕВ

Реле левого стеклоподъемника, электрический стеклоподъемник с защитой от
защемления в двери водителя (левостороннее управление)

10

10A

КРЫШКА

БАГАЖНИКА

Крышка багажника, привод открывания камеры заднего вида

11

30A

ЭЛ.ПРИВОД.

СИДЕНЬЯ ВОД.

Ручной переключатель со стороны водителя

7 81

Техническое обслуживание

No.

Номинал

предохранителя

Символ

Название

предохранителя

Защищаемый компонент

12

7.5A

MODULE2

МОДУЛЬ 2

ECM зерк., LDWS, ISG LDC аудиосистемы, EPB, камера заднего вида,
вентил. сидений

13

15A

ЗП ОЧИСТ

Реле заднего стеклоочистителя, электродвигатель заднего стеклоочистителя,
многофункциональный переключатель

14

15A

STOP

LP

СТОП-СИГНАЛ SSEM

15

25A

ЭЛ/СТЕКЛОП.,

ПРАВ.

Реле правого стеклоподъемника, электрический стеклоподъемник с защитой от
защемления в двери водителя (правостороннее управление)

16

7.5A

3

PDM 3

Блок SMK, иммоб. Smartra

17

7.5A

MODULE 5

МОДУЛЬ 5

Блок EMS (реле омывателя фар), блок ионизатора, панорамный верхний люк,
преобразователь постоянного тока, блок DSL (реле ПТК), коробка предохранителей и реле в
моторном отсеке (реле), вентил. сидений, модуль подогрева сиденья водителя/пассажира

18

20A

IG1

IG1

Коробка предохранителей и реле в моторном отсеке (предохранитель – F)

19

10A

MODULE 6

МОДУЛЬ 6

Переключатель наружного зеркала с электроприводом, аудиосистема,
аудиовизуальное головное устройство с навигацией, цифровые часы,
преобразователь постоянного тока

20

7.5A

АДАПТИВНЫЙ

ЭУР

ЭБУ EPS

21

20A

ЗАМОК ДВЕРИ

Реле блокировки/разблокировки двери, блок реле ICM (реле «мертвого замка»),
привод замка двери со стороны пассажира/водителя,
Привод крышки топливозаливной горловины, привод замка левой/правой двери

22

10A

ПЛАФОН ОСВЕЩЕНИЯ

САЛОНА

Лампа перчаточного ящика, лампа подсветки левая/правая, узел плафона потолочной
консоли, плафон освещения салона, лампа освещения багажника, датчик открытия двери

Техническое обслуживание

82

7

No.

Номинал

предохранителя

Символ

Название

предохранителя

Защищаемый компонент

23

15A

MULTI

MEDIA

МУЛЬТИМЕДИА

Аудиосистема, аудиовизуальное головное устройство с навигацией,
преобразователь постоянного тока (аудиосистема)

24

15A

ПОД. БЕЗОП.

ЭБУ SRS

25

7.5A

MEMORY 1

ПАМЯТЬ 1

Комбинация приборов

26

7.5A

ИНД. ПОД.

БЕЗОП.

Комбинация приборов

27

7.5A

4

PDM 4

ЭБУ электронного ключа, ультразвуковой датчик охранной сигнализации

28

10A

MEMORY 2

ПАМЯТЬ 2

Переключатель наружного зеркала с электроприводом, модуль контроля давления в шинах,
BCM, датчик автоматического включения осветительных приборов, комбинация приборов,
бортовая система самодиагностики, цифровые часы, ЭБУ кондиционера

29

25A

PDM 2

ЭБУ электронного ключа

30

7.5A

1

ПУСК

Без кнопки пуска: Коробка предохранителей и реле в моторном отсеке (реле)

выключатель замка зажигания, переключатель диапазонов КПП

С кнопкой пуска: ЭБУД/PCM, переключатель диапазонов КПП

31

20A

ВЕРХНИЙ ЛЮК Панорамный верхний люк

32

7.5A

BCM

BCM

BCM, ЭБУ электронного ключа

33

7.5A

A/CON SW

ВЫКЛЮЧАТЕЛЬ

КОНДИЦИОНЕРА

ЭБУ кондиционера

34

10A

AFLS

AFLS

ЭБУ адаптивной системы коррекции фар
