Системы безопасности автомобиля

54

3

8. Датчики фронтального удара
9. Датчики бокового удара*
10.

Модуль коленной подушки
безопасности водителя*

11. Индикатор фронтальной подушки

безопасности пассажира

12. Выключатель

фронтальной

подушки безопасности пассажира

* : при наличии

Когда ключ зажигания находится в
положении “ON”, блок SRSCM
постоянно контролирует все
компоненты системы с целью оценки
достаточности фронтального,
околофронтального или бокового
удара для раскрытия подушки или
срабатывания ремня безопасности.

После включения зажигания на
приборной панели в течение прибл. 6
секунд будет гореть контрольная
лампа подушек безопасности SRS,
после чего она должна погаснуть.

Модули фронтальных подушек
безопасности расположены в центре
рулевого колеса и на передней панели
пассажира на перчаточным ящиком
и/или в коленном буфере со стороны
водителя. Если блок SRSCM
регистрирует фронтальный удар
достаточной силы, он автоматически
раскрывает передние подушки
безопасности.

OHM039102N

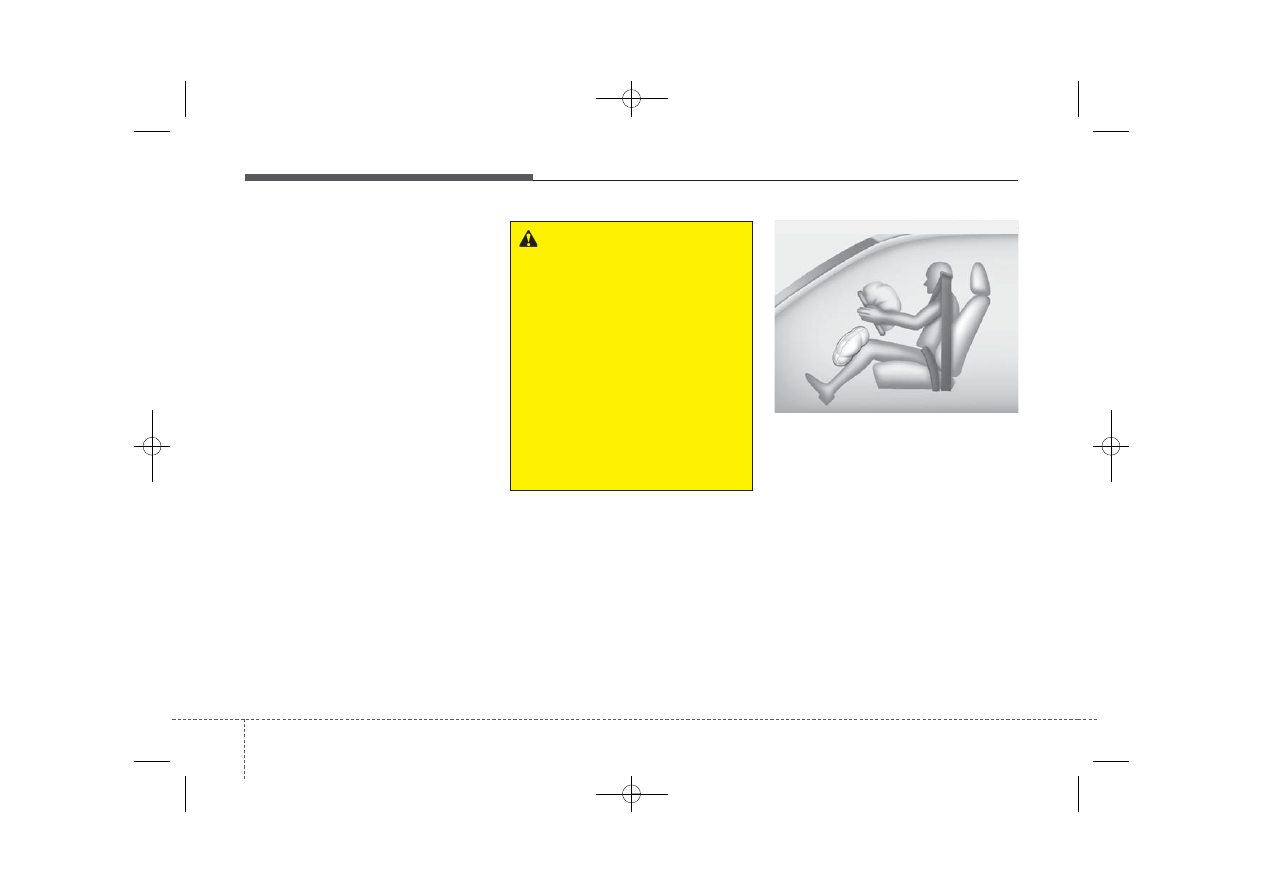

Фронтальная подушка безопасности водителя (1)

ОСТОРОЖНО

Возникновение одного из
следующих условий указывает на
неисправность системы SRS.
Рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проверки системы.
• При включении зажигания не

загорается лампа (должна
гореть короткое время).

• Лампа не гаснет приблизи

-

тельно через 6 секунд.

• Лампа загорается во время

движения автомобиля.

• Лампа мигает при включенном

зажигании.

3 55

Системы безопасности автомобиля

При раскрытии разрывные швы в
крышках подушек безопасности
расходятся под давлением раскрытия
подушек. Затем крышки открываются,
что позволяет подушкам безопасности
полностью раскрыться.

Полностью раскрытая подушка
безопасности вместе с правильно
пристегнутым ремнем безопасности
замедляют перемещение водителя
вперед и снижают риск травмирования
головы и грудной клетки.

После полного заполнения газ из
подушек безопасности начинает
немедленно выходить, что позволяет
водителю смотреть вперед, управлять
рулевым колесом или другими
функциями.

B240B05L

Фронтальная подушка безопасности пассажира

ОСТОРОЖНО

• Не устанавливайте и не кладите

какие-либо принадлежности
(держатель для напитков, бокс
для кассет, наклейки и т. п.) на
переднюю панель над
перчаточным ящиком, если
в автомобиле установлена
подушка безопасности
пассажира. Такие предметы
могут стать опасными
метательными снарядами и
причинить травму в случае
раскрытия подушки.

(продолжение)

OHM039104N

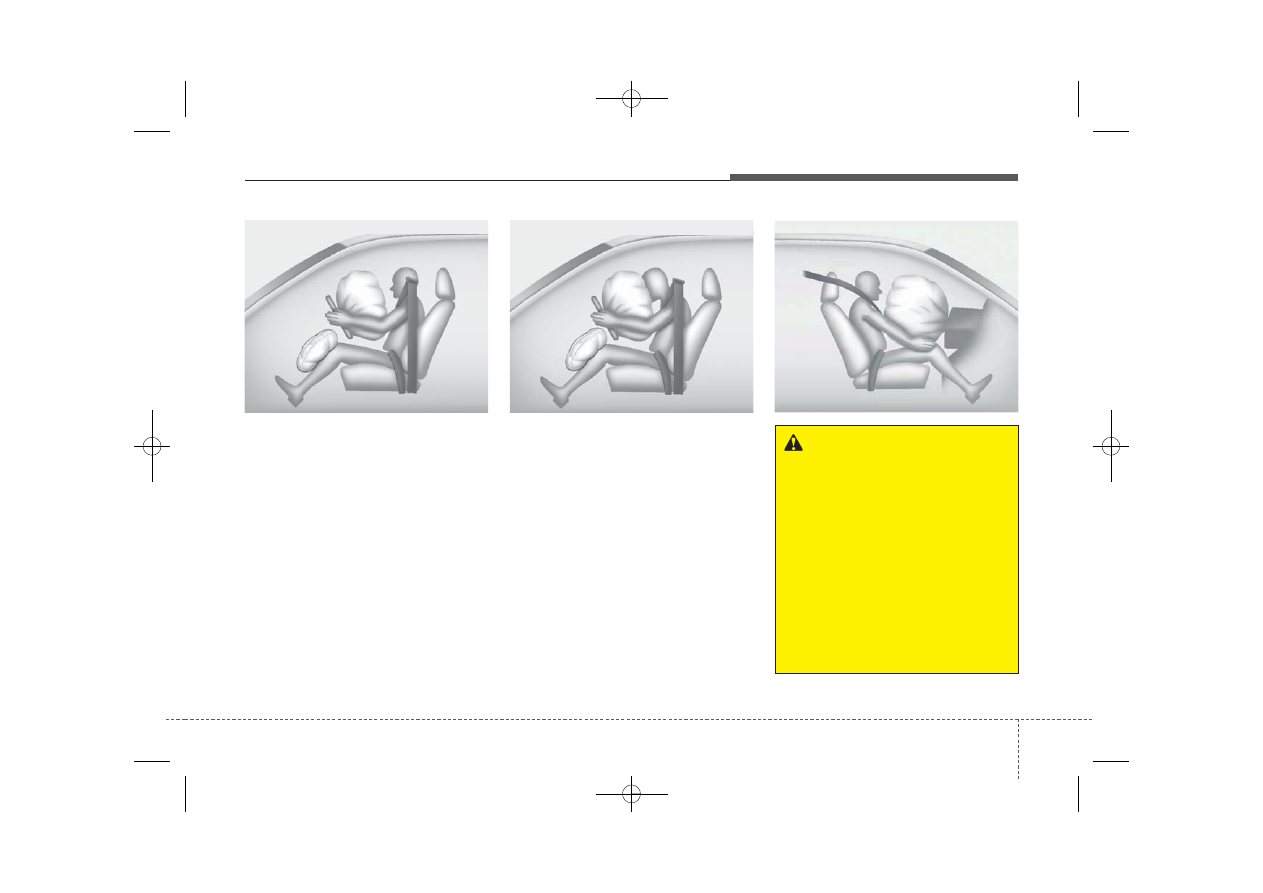

Фронтальная подушка безопасности водителя (3)

OHM039103N

Фронтальная подушка безопасности водителя (2)

Системы безопасности автомобиля

56

3

ОСТОРОЖНО

• При раскрытии подушек

безопасности может быть
слышен громкий шум, после
чего в автомобиле образуется
мелкая пыль. Это нормально и
не представляет опасности –
такой мелкий порошок
используется при упаковке
подушек. Высвободившаяся
при раскрытии подушки пыль
может вызвать раздражение
кожи или глаз, а в некоторых
случаях и приступ астмы.
После каждого раскрытия
подушек безопасности всегда
тщательно мойте все
пораженные участки кожи
теплой водой с мягким мылом.

• Система SRS может работать

только при включенном
зажигании. Если при
включении зажигания или
запуске двигателя контрольная
лампа подушек безопасности
SRS не загорается или
постоянного горит более 6
секунд или если лампа
загорается во время движения,
система SRS неисправна.

(продолжение)

(продолжение)

В этом случае обратитесь к
авторизованному дилеру
HYUNDAI для проверки
системы.

• Перед установкой предохрани

-

теля или отсоединением
клеммы АКБ переведите ключ
зажигания в положение LOCK и
выньте его из замка.
Запрещается вынимать и
устанавливать предохрани

-

тель(и) подушек безопасности,
если ключ зажигания
находится в положении ON.
При несоблюдении данного
предупреждения загорится
контрольная лампа подушек
безопасности SRS.

(продолжение)
• Не размещайте контейнер с

жидким освежителем воздуха
рядом с комбинацией
приборов или на поверхности
панели приборов.
Такие предметы могут стать
опасными метательными
снарядами и причинить травму
в случае раскрытия подушки
безопасности пассажира.

3 57

Системы безопасности автомобиля

Фронтальная подушка
безопасности водителя и
переднего пассажира

Ваш автомобиль оснащен системой
пассивной безопасности (подушками
безопасности) и комбинированными
поясно-плечевыми ремнями
безопасности как на стороне
водителя, так и пассажира.

Наличие установленной системы
определяется по надписи “AIR BAG”,
вытесненной на мягкой крышке
подушки безопасности на рулевом
колесе и/или на крышке коленного
буфера под рулевым колесом и на
передней панели над перчаточным
ящиком.

Система SRS состоит из подушек
безопасности, размещенных под
мягкими крышками в центре рулевого
колеса, в коленном буфере под
рулевой колонкой и на передней
боковой панели пассажира над
перчаточным ящиком.

Система SRS предназначена для
дополнительной (кроме системы
ремней безопасности) защиты
водителя от сильного фронтального
удара.

OGD031032

■

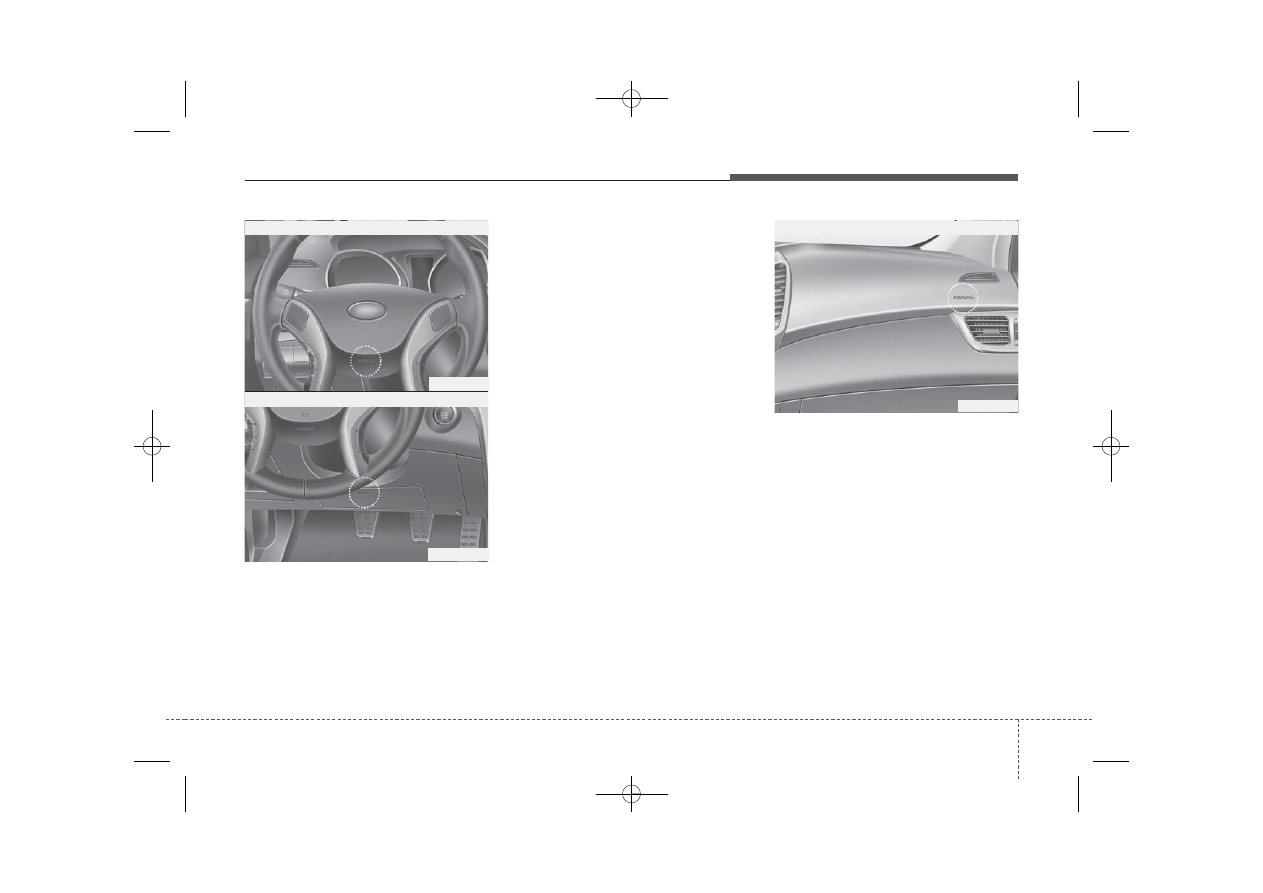

Фронтальная подушка безопасности пассажира

OGD031030

OGD031031

■

Фронтальная подушка безопасности водителя

■

Коленная подушка безопасности водителя
