7-74

Техническое обслуживание

Vertical line of the left fog lamp bulb center

CAR Axis

Upper limit

Vertical line of the right fog lamp bulb center

Horizontal line of fog lamp bulb center

CUT-OFF LINE

W2(Front fog)

GROUND

W2(F

ro

nt f

og)

180mm

OGSR076081

■ На основании 10-метрового экрана

Замена лампы переднего противотуманного фонаря (при наличии)

1.  Включите передние противотуманные фары; водитель не должен находиться в салоне автомобиля.
2. Линия обреза должна проектироваться в допустимом диапазоне (заштрихованная область).

УРОВЕНЬ ЗЕМЛИ

180 мм

СЕКУЩАЯ ЛИНИЯ

Ось автомобиля

Горизонтальная линия центра
светового потока фары
головного света

Вертикальная линия центра светового
потока правой фары головного света

Вертикальная линия центра светового
потока левой фары головного света

W2 (Противотуманная фара)

W2 (

Про

тив

от

уманная

 фара

)

Верхняя граница
светового пятна

7-75

7

Техническое

 обслуживание

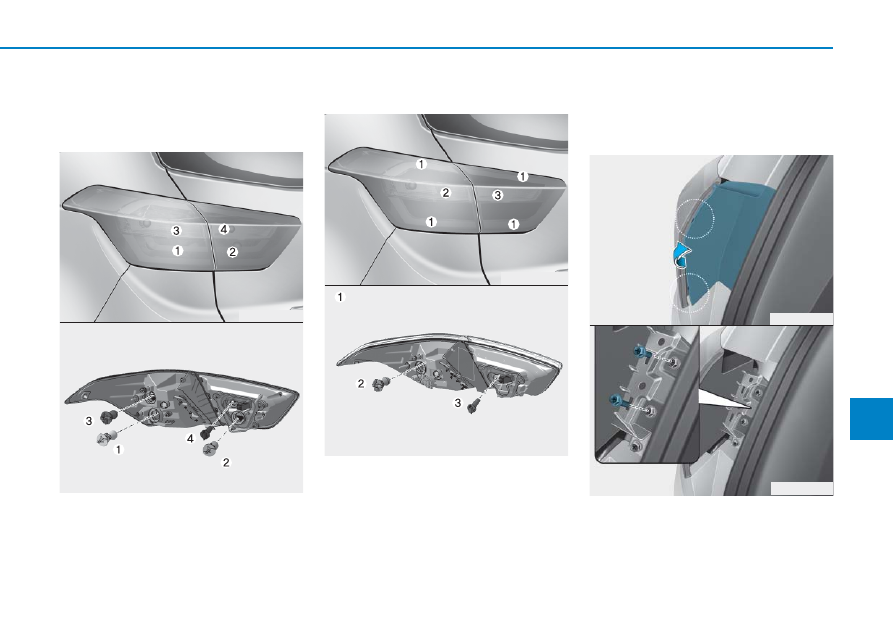

Замена лампы заднего

комбинированного фонаря

Tип A

(1) Стоп-сигнал/габаритный огонь
(2) Задний фонарь
(3) Задний указатель поворота
(4) Фонарь заднего хода

Tип B

(1) Стоп-сигнал/габаритный огонь

(2) Задний указатель поворота
(3) Фонарь заднего хода

Внешний фонарь

Лампы стоп-сигнала, задних

габаритных огней и указателей

поворота

OGC074026

OGC074027

1. Остановите двигатель.
2.  Откройте  багажник.  Снимите  крышку
фонаря отверткой для винтов и шурупов
с прямым шлицем.

OGC074025

OGC074046

OGC074068

OGC074047



 :  Светодиодные

7-76

Техническое обслуживание

3.  Выверните  винты  крепления  фонаря

отверткой  для  винтов  и  шурупов  с
крестообразным шлицем.

4.  Демонтируйте  задний  комбинирован-

ный фонарь.

5. Извлеките  патрон  из  узла  вращением

против  часовой  стрелки  до  совмеще-
ния выступов на патроне с прорезями
узла.

6. Извлеките лампу из патрона, нажав на

нее и повернув против часовой стрел-
ки до совмещения выступов на лампе
с прорезями патрона. Извлеките лампу
из патрона.

7. Установите новую лампу, для чего вда-

вите ее в патрон и поверните до фик-
сации.

8. Установите  патрон  в  узел.  Для  этого

необходимо  совместить  выступы  на
патроне с прорезями узла.

  Вдавите  патрон  в  узел  и  поверните

патрон по часовой стрелке.

9. Установите  узел  лампы  обратно  на

кузов автомобиля.

Лампы сигналов торможения

и задних габаритных огней

(светодиодный тип)

Если светодиодная лампа сигналов тор-
можения  и  задних  габаритных  огней  не
работает,  рекомендуется  обратиться  к
официальному  дилеру HYUNDAI для
проверки транспортного средства.

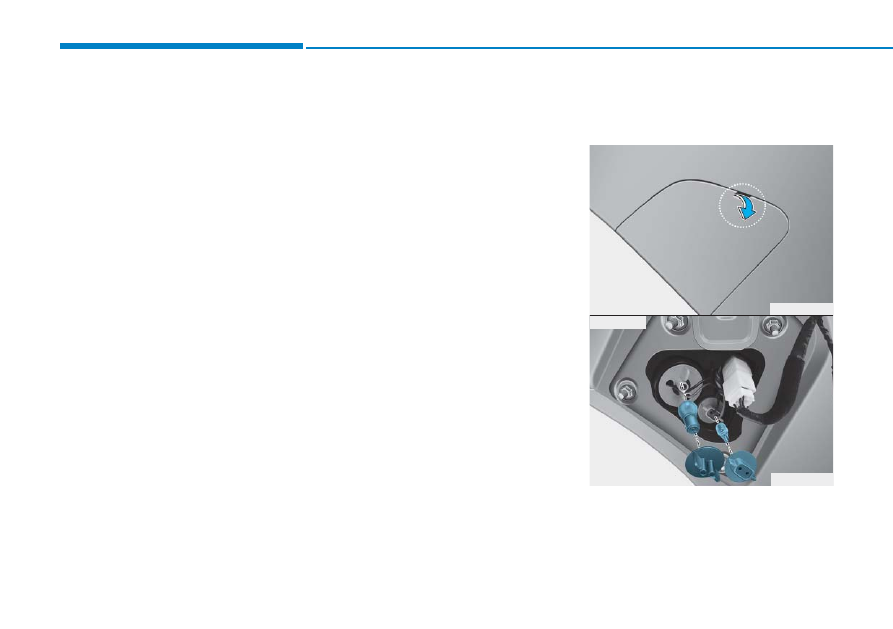

Внутренние световые приборы

Лампы задних габаритных огней и

фонарей света заднего хода

1. Остановите двигатель.
2. Откройте багажник.
3.  Снимите  крышку  фонаря  отверткой

для винтов и шурупов с прямым шли-
цем.

OGC074028

OGC074029

■ Тип B

7-77

7

Техническое

 обслуживание

4. Извлеките  патрон  из  узла  вращением

против  часовой  стрелки  до  совмеще-
ния выступов на патроне с прорезями
узла.

5. Извлеките лампу из патрона.
6. Вставьте новую лампу в гнездо.
7. Для  этого  необходимо  совместить

выступы  на  патроне  с  прорезями  в
корпусе фонаря и повернуть патрон по
часовой стрелке.

8. Установите фонарь на место.

Лампы сигналов торможения

и задних габаритных огней

(светодиодный тип)

Если светодиодная лампа сигналов тор-
можения  и  задних  габаритных  огней  не
работает,  рекомендуется  обратиться  к
официальному  дилеру HYUNDAI для
проверки транспортного средства.

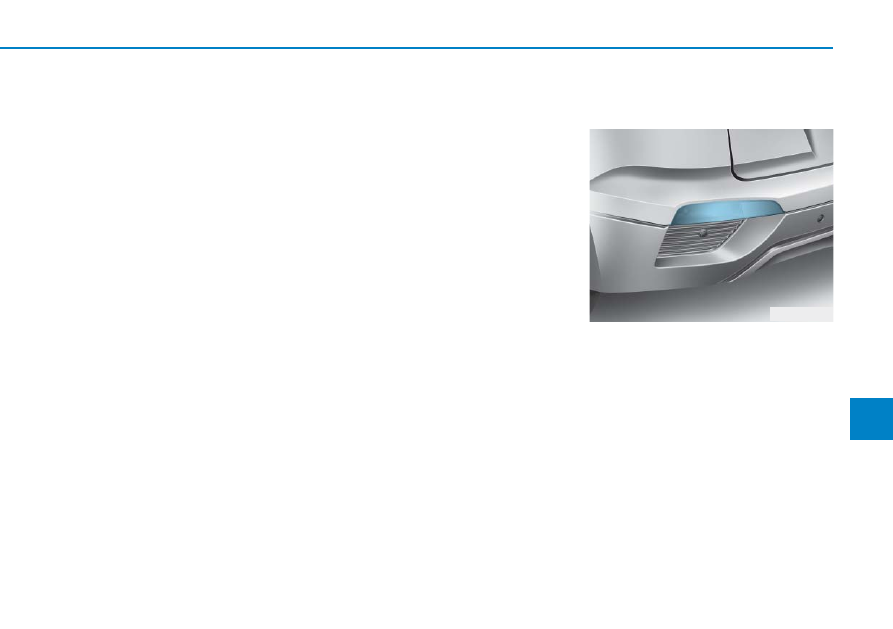

Задние противотуманные

фонари

1. Извлеките  патрон  из  узла  вращением

против  часовой  стрелки  до  совмеще-
ния выступов на патроне с прорезями
узла.

2. Извлеките лампу из патрона, нажав на

нее и повернув против часовой стрел-
ки до совмещения выступов на лампе
с прорезями патрона. Извлеките лампу
из патрона.

3. Вставьте новую лампу в гнездо.
4. Установите  фонарь  обратно  на  кузов

автомобиля.
