Hyundai H350 2016 года. Руководство - часть 105





7-71

7

Т

ехн

ич

еск

ое

 о

бсл

уж
ив

ан

ие

2.Автомобиль необходимо располо-

жить на ровной площадке.

3.Начертите на экране вертикаль-

ные линии (проходящие через

центры соответствующих перед-

них фар) и горизонтальную линию

(проходящую через центр перед-

них фар).

4.Убедившись в исправном состоя-

нии фар и достаточном заряде

АКБ, отрегулируйте фары так,

чтобы область с максимальной

яркостью находилась в месте с

вертикальными линиями.

5-1. Tип MFR

Чтобы изменить направление

фары ближнего света/дальнего-

света влево или вправо, вращай-

те в соответствующую сторону

винт (1).  Чтобы изменить направ-

ление фары ближнего света/

дальнего света вверх или вниз,

вращайте в соответствующую

сторону винт (2).

5-2. Тип проекции

1) Регулировать ближний свет

Чтобы изменить направление

фары ближнего света влево

или вправо, вращайте в соот-

ветствующую сторону винт (3).
Чтобы изменить направление

фары ближнего света вверх

или вниз, вращайте в соответ-

ствующую сторону винт (4).

2) Регулировать дальний свет

Регулировать дальний свет

фар можно в вертикальной

плоскости.
Чтобы изменить направление

фары дальнего света вверх

или вниз, вращайте в соответ-

ствующую сторону винт (5).

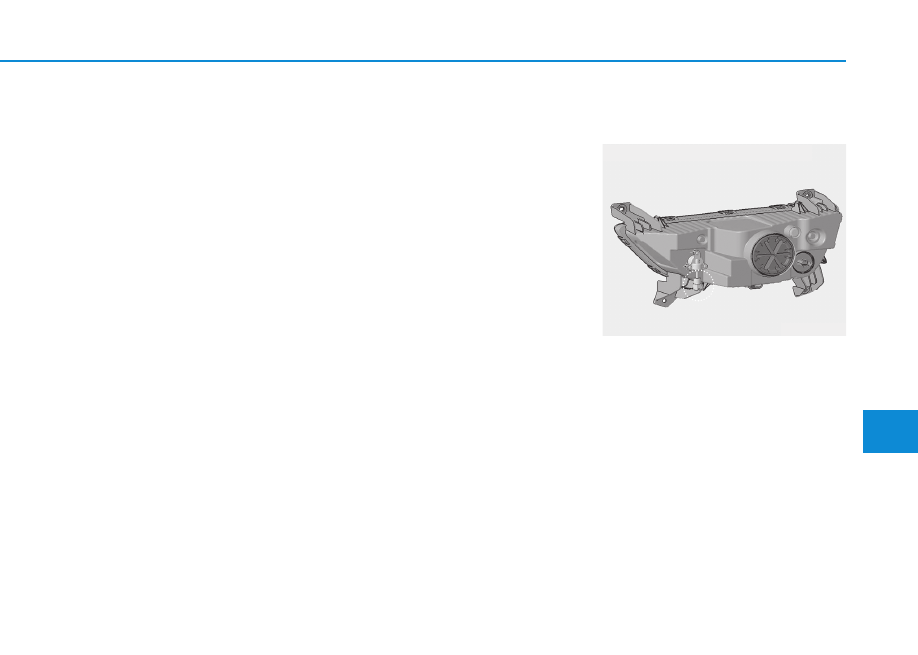

Регулировка передних
противотуманных фар

Регулировка передних противоту-

манных фар выполняется аналогич-

но регулировке фар ближнего и

дальнего света.
Регулирование передних противо-

туманных фар должно произво-

диться при нормальном состоянии

фар и достаточном заряде аккуму-

ляторной батареи. Чтобы изменить

направление передней противоту-

манной фары вверх или вниз, вра-

щайте в соответствующую сторону

винт.

OEU074050

n

Регулировка противотуманных фар

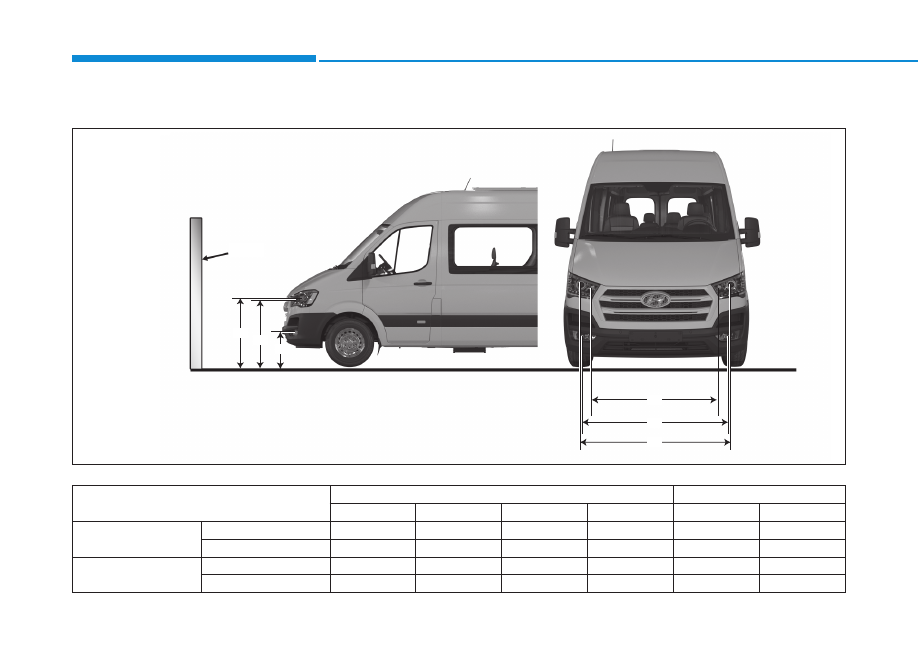

7-72

Техническое обслуживание

H1

H2

H3

W1

W3

W2

Состояние автомобиля

Противотуманные фары

Фары

H1

H2

W1

W2

H3

W3

Тип проекции

Без водителя

960.5 (37.8)

942 (37)

1,488 (58.6)

1,274 (50.2)

456.5 (18)

1,480 (58.3)

С водителем

960.5 (37.8)

942 (37)

1,488 (58.6)

1,274 (50.2)

456.5 (18)

1,480 (58.3)

Tип MFR

Без водителя

948 (37.3)

944 (37.2)

1,540(60.2)

1,280 (50.4)

456.5 (18)

1,480 (58.3)

С водителем

948 (37.3)

944 (37.2)

1,540(60.2)

1,280 (50.4)

456.5 (18)

1,480 (58.3)

Единица измерения: мм (дюйм)

<Высота над землей>

Экран

<Расстояние между лампами фар>

H1: Расстояние от центра лампы до земли (ближний свет)
H2: Расстояние от центра лампы до земли (дальний свет)
H3: Высота центра лампы противотуманной фары над землей
W1: Расстояние по горизонтали между центрами ламп (ближний свет)
W2: Расстояние по горизонтали между центрами ламп (дальний свет)
W3: Расстояние между центрами ламп противотуманных фар

Контрольная точка

OEU074055-A

7-73

7

Т

ехн

ич

еск

ое

 о

бсл

уж
ив

ан

ие

Фары (ближнего света)

1. Включите ближний свет без водителя в автомобиле.
2. Линия обреза должна соответствовать линии обреза на рисунке.
3. Сначала выполняется горизонтальная регулировка фар, затем вертикальная.
4. Если установлен корректор наклона фар, установите регулятор на 0.

OMD051054L-1

n

Основано на использовании экрана 10 м

Вертикальная линия центра лампы левой фары

Вертикальная линия центра лампы правой фары

W1 (ближний свет)

Земля

H

ал

ьн

ий

 св

ет)

Горизонтальная линия центра ламп фар

Граничная линия

Ось автомобиля

7-74

Техническое обслуживание

Передние противотуманные фары

1. Включите передние противотуманные фары с водителя в автомобиле.
2. Линия обреза должна проектироваться в допустимом диапазоне (заштрихованная область).

OEU074055-B

n

На основании 10-метрового экрана

Ось автомобиля

Верхний держатель

W3 (Противотуманная фара)

Земля

H

ро

ти

во

тума

нн

ы

е

фа

ры

)

Вертикальная линия центра лампы правой

противотуманной фары

Горизонтальная линия центра ламп

противотуманных фар

Граничная линия

Вертикальная линия центра лампы левой противотуманной фары
