7-55

7

Т

ехн

ич

еск

ое

 о

бсл

уж
ив

ан

ие

Приведенные в этом руковод-

стве описания блока предохрани-

телей применимы не ко всем

транспортным средствам (в зави-

симости от вариантного исполне-

ния).  Все данные актуальны на

момент публикации.
При проверке блока предохрани-

телей следует использовать эти-

кетку блока предохранителей

для данного транспортного сред-

ства.

К СВЕДЕНИЮ

n

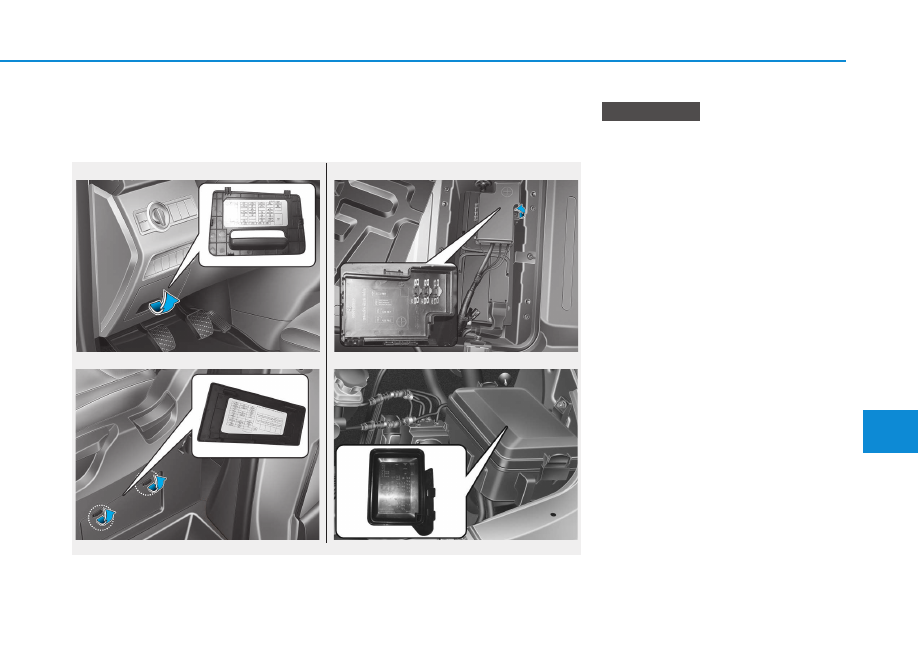

Внутренняя панель плавких предохранителей (сиденье водителя)

OEU074059/OEU074060/OEU074058/OEU074039

n

Внутренняя панель плавких предохранителей (Панель приборов)

n

Главный блока предохранителей

n

Блок предохранителей АКБ

Описание панели плавких предохранителей и реле

С внутренней стороны крышки блока реле и предохранителей находится

этикетка с указанием названий предохранителей и их номинала.

7-56

Техническое обслуживание

Внутренняя панель плавких предохранителей (Панель приборов)

No. Номинал предохранителя Наименование предохранителя

Защищаемая цепь

1

15A

WIPER &

WASHER

Электродвигатель переднего стеклоочистителя, Электродвигатель стеклоомывателя

2

7.5A

2

A/CON

Вентилятор M/HI SIG

3

7.5A

1

EMERGENCY

CALL

Экстренный вызов (ACC)

4

25A

P/WDW LH

Электродвигатель левого электростеклоподъемника

5

20A

DDM

Модуль двери водителя (B+ MIRR)

6

25A

P/WDW RH

Электродвигатель правого электростеклоподъемника

7

15A

P/OUTLET

(FR_LH)

Розетки питания (передние левые)

8

7.5A

1

CM

CM (B+)

9

15A

MULTIMEDIA

АУДИО E300/E800(B+), AVN(B+), Модуль LDC (B+)

10

20A

ADM

Модуль передней пассажирской двери (B+ MIRR)

11

7.5A

START

ПУСК SIG

7-57

7

Т

ехн

ич

еск

ое

 о

бсл

уж
ив

ан

ие

No.

Номинал пре-

дохранителя

Наименование

предохранителя

Защищаемая цепь

12

10A

MEMORY

Комбинация приборов (B+), Модуль управления кондиционером (B+), Модуль двери води-
теля (B+ECU), Модуль передней пассажирской двери (B+ECU), DTG(B+), OBDII (B+)

13

7.5A

BRAKE SW

Brake Switch, Stop Lamp

14

10A

MODULE E-3

Комбинация приборов, Модуль двери водителя, Модуль передней пассажирской двери,
Модуль управления кондиционером, Переключатель обогрева левого/правого сиденья,
Выключатель динамического контроля (VDC), AVN, Модуль обогрева левого/правого
сиденья, DTG, Модуль LDWS, Дaтчик RPAS, Датчик рыскания, Датчик воды в топливе

15

10A

MIDDLE

DR LOCK

Привод блокировки средней двери

16

10A

TAILGATE

DR LOCK

Привод блокировки крышки багажника

17

10A

MODULE E-4

АУДИО E300/E800(ACC), AVN(ACC), Модуль LDC (ACC), CM(ACC)

18

20A

ENG BOX

(IG1)

Блок UH (ABS3 7.5A, SNSR5 7.5A, ОГРАНИЧИТЕЛЬ 7.5A,  ФОНАРЬ ЗАДНЕГО ХОДА 7.5A)

19

10A

DCU

БЛОК СИДЕНЬЯ (датчик DCU Реле 'S')

20

7.5A

2

CM

CM (IG1)

21

7.5A

MODULE-1

Датчик дождя

22

10A

INTERIOR LAMP

БЛОК СИДЕНЬЯ ('S' реле, ПЛАФОН ОСВЕЩЕНИЯ ПАССАЖИРСКОГО САЛОНА), Датчик
наличия ключа, Лампа ступеньки (Средняя/Переднее пасс. Сиденье),
Лампа потолочной консоли, Лампа направленного освещения, Лампа для чтения пассажи-
ра, Плафон грузового отсека (Средняя/задняя откидная дверь)

7-58

Техническое обслуживание

No. Номинал предохранителя Наименование предохранителя

Защищаемая цепь

23

10A

MODULE-2

Актуатор HLLD Левый/правый, Модуль реле свечей накаливания(IG1), Переключатель
тормоза, Датчик FPAS, Переключатель C/PAD, Переключатель BEZEL, Модуль LDC (IG1)

24

7.5A

MODULE-5

I_S_зеркало (IG2), CM(IG2), ЭБУ обогревателя сиденья пассажира(IG2), Модуль обогрева
левого/правого сиденья (IG2), Топливный фильтр Реле 'S'

25

10A

2

IMMO

Модуль иммобилайзера (B+), Датчик наличия ключа

26

7.5A

1

IMMO

Модуль иммобилайзера(IG1)

27

20A

SEAT BOX

(IG2)

БЛОК СИДЕНЬЯ (ЭЛЕКТРИЧЕСКИЙ ВЕНТИЛЯТОР2 10A, Кондиционер правый задний
(IG2) 10A, IG2 10A (дополнительное электропитание (IG2) Реле 'S'))

28

7.5A

1

A/CON

Модуль управления кондиционером (IG2),

29

15A

A/BAG

Модуль управления подушкой безопасности (IG1)

30

7.5

2

EMERGENCY

CALL

Экстренный вызов (IG1)
