Панель плавких предохранителей в отсеке двигателя (только для автомобиля с дизельным двигателем)

Описание

Номинальныйток

предохранителя

Защищаемый элемент

GLOW

80A

Реле свечей предпускового прогрева

PTC HEATER 1

40A

Реле нагревателя PTC №1

PTC HEATER 2

40A

Реле нагревателя PTC №2

PTC HEATER 3

40A

Реле нагревателя PTC №3

ABS 1

40A

Блок управления ABS/ESC

ABS 2

40A

Блок управления ABS/ESC

ECU

15A

Питание электронного блока управления

FUEL PUMP

20A

Электродвигатель топливного насоса

DCU 1

20A

Питание блока управления дозированием 1

DCU 2

20A

Питание блока управления дозированием 2

DCU 3

20A

Питание блока управления дозированием 3

DCU

60A

Главное питание блока управления дозированием

7 93

Техническое обслуживание

ЛАМПЫ ОСВЕЩЕНИЯ

G220000AEN

Используйте лампы с требуемой

величиной мощности.

✽ К СВЕДЕНИЮ

После сильного дождя или мытья
автомобиля рассеиватели фар и задних
фонарей могут выглядеть
побелевшими. Это обусловлено
разницей температур воздуха внутри и
снаружи фар. Это явление аналогично
запотеванию окон автомобиля
изнутри во время дождя и не является
признаком наличия неисправностей.
Если имеется протечка воды в цепь
лампы, рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проверки системы.

G220100AUN

Замена ламп в фарах,
габаритных фонарях,
указателях поворота и
передних противотуманных
фарах

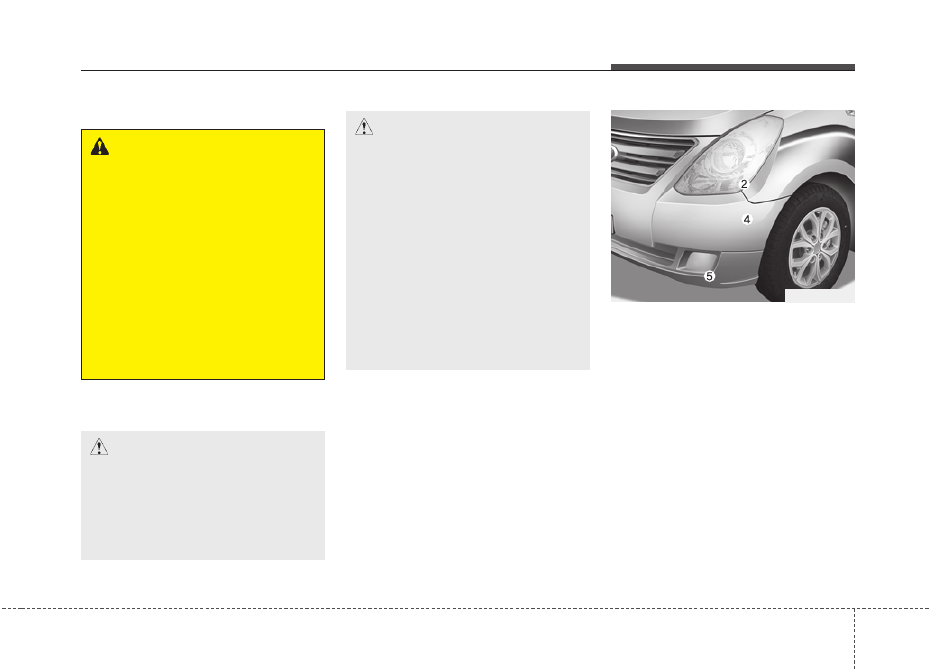

(1) Фары (дальний свет)
(2) Фары (ближний свет)
(3) Габаритный фонарь
(4) Передний указатель поворота
(5) Передняя противотуманная фара

(при наличии)

ОСТОРОЖНО

- Выполнение работ,

связанных с лампами
освещения

Перед выполнением работ,
связанных с осветительными
приборами, поставьте автомо-
биль на стояночный тормоз,
убедитесь, что ключ зажигания
установлен в положение “LOCK”
и выключите лампы во
избежание непредвиденного
перемещения автомобиля, ожога
рук или получения удара
электрическим током.

ВНИМАНИЕ

При замене сгоревших ламп

используйте новые лампы той

же мощности. В противном

случае, может произойти

перегорание плавкого предохра-

нителя или повреждение

электрической проводки.

ВНИМАНИЕ

Если у вас нет необходимого

инструмента, надлежащих ламп

и опыта, рекомендуем

обратиться к авторизованному

дилеру HYUNDAI. Во многих

случаях замена ламп в

автомобиле затруднена

другими деталями, которые

необходимо демонтировать для

получения доступа к лампе. В

особенности это касается

демонтажа узла фары для

замены ламп. Снятие/установка

узла фары может привести к

повреждению автомобиля.

OTQ076049

Техническое обслуживание

94

7

G220101BTQ

Лампа фары

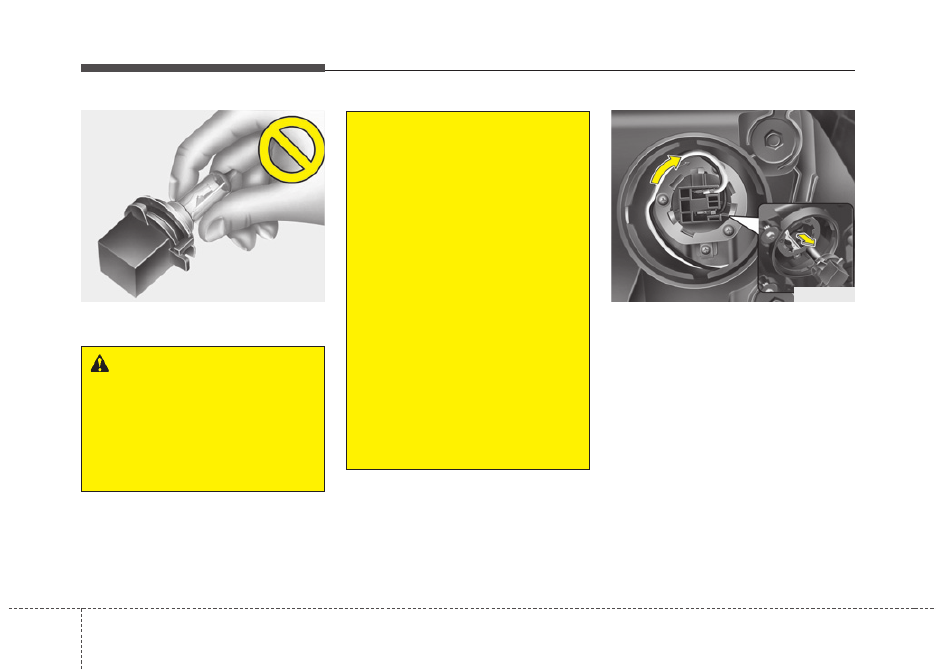

1. Откройте капот.
2.

Снимите крышку лампы фары,
вращая ее против часовой стрелки.

3. Извлеките лампу из узла фары.
4.

Установите новый узел лампы
фары.

5. Установите крышку лампы фары,

вращая ее по часовой стрелке.

✽ К СВЕДЕНИЮ

Если после установки обратно
передней блок-фары требуется ее
регулировка, рекомендуем
обратиться к авторизованному
дилеру HYUNDAI.

ОСТОРОЖНО

- Галогенные лампы

• В галогенных лампах

содержится газ под давлением,
который может вызвать разлет
осколков стекла при
повреждении лампы.

(Продолжение)

(Продолжение)
• Всегда проявляйте особую

осторожность при обращении с
ними, не допускайте появления
царапин и других механических
повреждений. Не допускайте
попадания жидкостей на
включенные лампы. Не
следует касаться стеклянных
частей ламп голыми руками.
Остатки масла могут привести
к перегреву и взрыву колбы
лампы. Включать лампу можно
только после установки в фару.

• При повреждении или

разрушении лампы срочно
замените ее на новую.
Осторожно утилизируйте
поврежденную лампу.

• При замене ламп надевайте

защитные очки. Перед
выполнением работ дайте
лампочке остыть.

OTQ077063

OTQ077062

7 95

Техническое обслуживание

G220102ATQ

Сигнал поворота / габаритный

фонарь, лампа противотуманной

фары (при наличии)

Сигнал поворота
1. При необходимости, снимите узел

фары, ослабив болты крепления
фары. При снятии узла фары вам
может потребоваться снять бампер,
в зависимости от модели
автомобиля.

2. Замените неисправную лампу.
3. Установите узел фары.

Лампа противотуманной фары
(при наличии)
1. Выньте противотуманную фару под

колпаком, отпустив винт.

2. Замените неисправную лампу.
3. Установите противотуманную фару

под колпаком.

Замена лампы переднего
противотуманного фонаря
(при наличии)
1. Снимите нижнюю крышку переднего

бампера (при наличии).

2. Дотянитесь рукой до задней стенки

переднего бампера.

3. Отсоедините от патрона провода

питания.

4.

Извлеките патрон лампы из
корпуса, повернув его против
часовой стрелки таким образом,
чтобы язычки патрона
совместились с пазами в корпусе.

5. Установите новый патрон лампы в

корпус, совместив язычки патрона с
пазами в корпусе. Толкните патрон в
корпус и поверните по часовой
стрелке.

6. Присоедините к патрону провода

питания.

7.

Установите на место нижнюю
крышку переднего бампера (при
наличии).

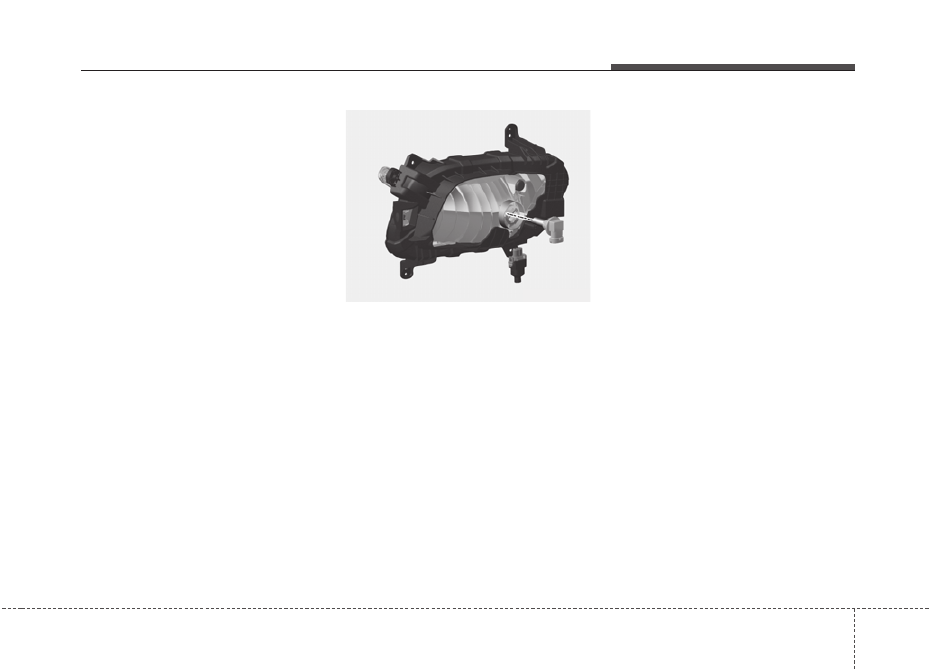

OTQ073100
